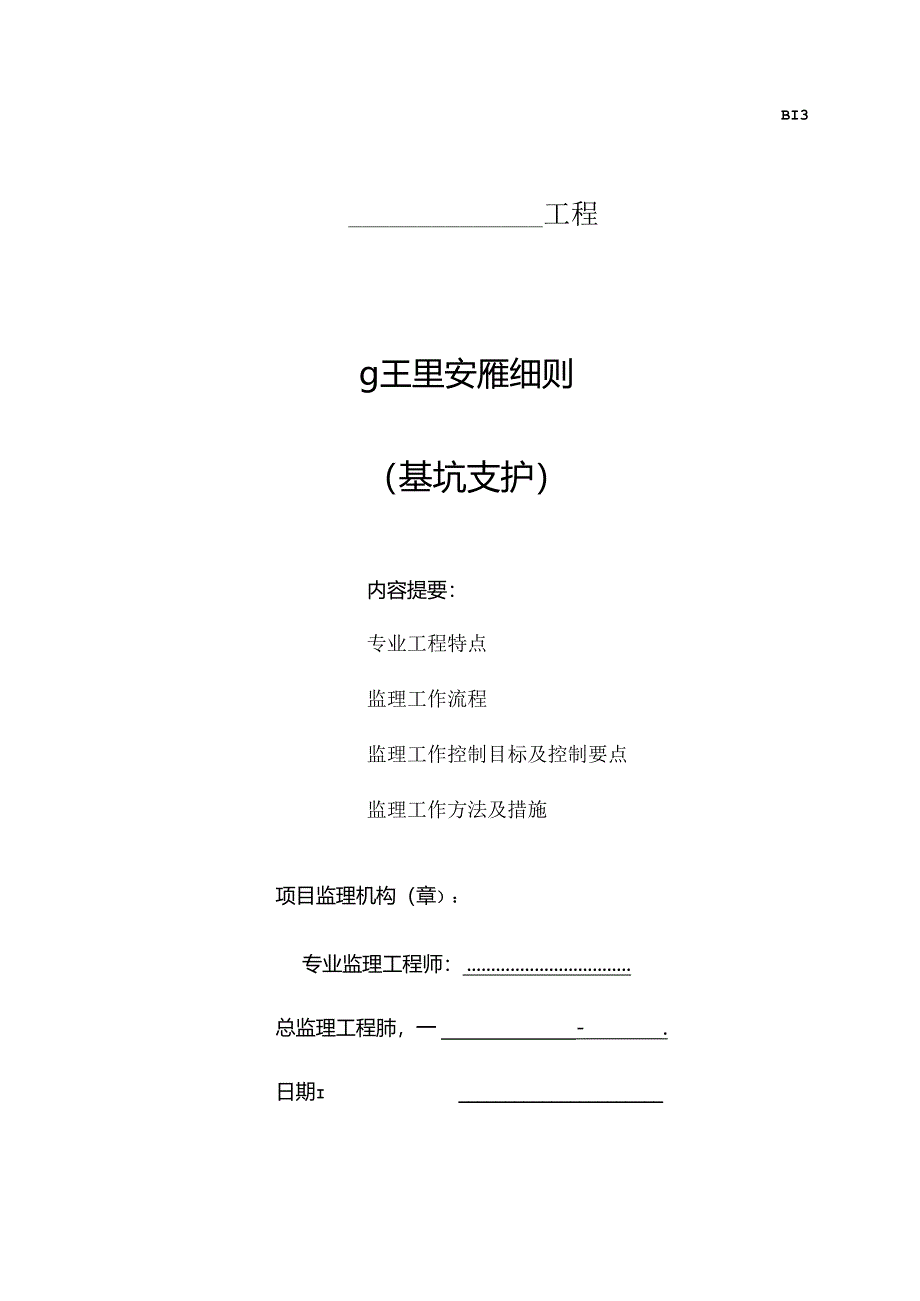

1、BI3工程g王里安雁细则（基坑支护）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程肺，一-.日期I某某告建设厅Jfe制一、专业工程特点因施工场地狭小，无法进行放坡开挖，且场地东、西、北三侧为沥青道路及其附属水、气、电管道需要保护，故基坑需要支护，且侧壁安全等级定为二级。本支护工程采用含有水泥土墙的宜合土丁墙方案。其中，水泥土墙主要起止水帏幕的作用，土丁墙主要起稳定土体的作用。二、监理工作流程1、熟悉设计图纸、相关规范、规程和已批准施工方案的有关内容：2、制定监理细则，并经总监批准；3、将细则送建设和施工方各一份，井对
2、施工方交底；4、按细则规定的内容，对施工过程进行监督、检查：5、发现违规情况应及时指出，并要求整改(视程度不同采用口头或书面)；6、做好有关记录。三、控制要点及监理方法(一)对水泥土墙的施工要求1、水泥土墙应采取切割搭接法施工。应在前桩水泥土尚未固化时进行后序搭接桩施工。施工开始和结束的头尾搭接处应采取加强措施消除搭接沟缝。2、深层搅拌水泥土墙施工前，应进行成桩工艺及水泥掺入量或水泥浆的配合比试验，以确定相应的水泥掺入比或水泥浆水灰比，浆喷深层搅拌的水泥掺入量宜为被加固土重度的15%18%粉喷深层搅拌的水泥掺入量宜为被加固土重度的13%16机本工程为浆喷，设计水泥掺入量为被加固土重度的15%,

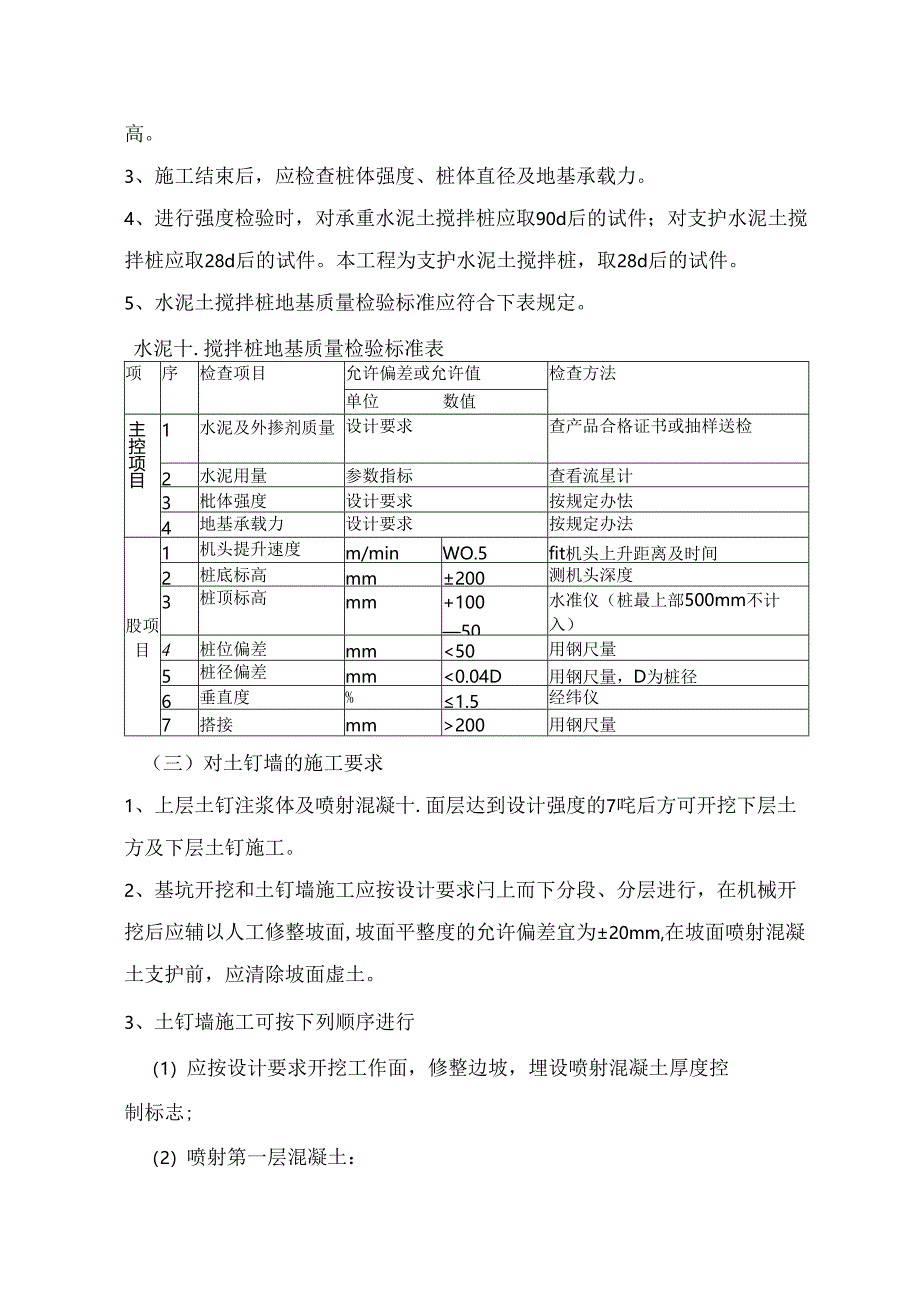

3、水灰比0.70.8,宜按0.7控制。（一）水泥土墙施工质量验收1、施工前应检查水泥及外掺剂的质量、桩位、搅拌机工作性能及各种计量设备完好程度（主要是水泥浆流量计及其他计量装置）。2、施工中应检查机头提升速度、水泥浆或水泥注入量、搅拌桩的长度及标高。3、施工结束后，应检查桩体强度、桩体直径及地基承载力。4、进行强度检验时，对承重水泥土搅拌桩应取90d后的试件；对支护水泥土搅拌桩应取28d后的试件。本工程为支护水泥土搅拌桩，取28d后的试件。5、水泥土搅拌桩地基质量检验标准应符合下表规定。水泥十.搅拌桩地基质量检验标准表项序检查项目允许偏差或允许值检查方法单位数值主控项目1水泥及外掺剂质量设计要求
4、查产品合格证书或抽样送检2水泥用量参数指标查看流星计3枇体强度设计要求按规定办怯4地基承载力设计要求按规定办法股项目1机头提升速度m/minWO.5fit机头上升距离及时间2桩底标高mm200测机头深度3桩顶标高mm+10050水准仪（桩最上部500mm不计入）4桩位偏差mm50用钢尺量5桩径偏差mm200用钢尺量（三）对土钉墙的施工要求1、上层土钉注浆体及喷射混凝十.面层达到设计强度的7咤后方可开挖下层土方及下层土钉施工。2、基坑开挖和土钉墙施工应按设计要求闩上而下分段、分层进行，在机械开挖后应辅以人工修整坡面,坡面平整度的允许偏差宜为20mm,在坡面喷射混凝土支护前，应清除坡面虚土。3、土
5、钉墙施工可按下列顺序进行（1）应按设计要求开挖工作面，修整边坡，埋设喷射混凝土厚度控制标志;（2）喷射第一层混凝土：（3）钻孔安设土钉、注浆，安设连接件；（4）绑扎钢筋，喷射第二层混凝土；（5）设置坡顶、坡面和坡脚的排水系统：4、土钉成孔施工宜符合下列规定（1）孔深允许偏差50mm（2）孔径允许偏差5mm（3）孔距允许偏差100三（4）成孔倾角偏差5%5、喷射混凝土作业应符合下列规定（1）喷射作业应分段进行，同一分段内喷射顺序应自下而上，一次喷射厚度不宜小于40mm：（2）喷射混凝土时喷头与受喷面应保持垂直，距离宜为061.011U11;（3）喷射混凝土终凝2h后，应喷水养护，养护时间根据气温
6、确定，宜为37h；6、喷射混凝土面层中的钢筋铺设应符合下列规定：（1）钢筋应在喷射一层混凝土后铺设，钢筋保护层厚度不宜小于20mm；（2）采用双层钢筋时，第二层钢筋应在第一层钢筋被混凝土覆盖后铺设；（3）钢筋与土钉应连接牢固7、土钉注浆材料应符合下列规定：（1）注浆材料宜选用水泥浆或水泥砂浆，水泥浆的水灰比宜为0.5,水泥砂浆配合比宜为重量比水灰比宜为1：11：2（重量比）；水灰比宜为0.380.45：（2）水泥浆、水泥砂浆应拌合均匀，随拌随用，一次拌合的水泥浆、水泥砂浆应在初凝前用完。8、注浆作业应符合以下规定：1）注浆前应将孔内残留或松动的杂土清除干净：注浆开始或中途停止超过30min时，
7、应用水或稀水泥浆涧滑注浆泵及其管路：（2）注浆时注浆管应插至距孔底处250500三处，孔口部位宜设置止浆塞及排气管；（3）土钉钢筋应设定位支架。9、土钉墙应按下列规定进行质量检测：（1）土钉采用抗拉试验检测承载力，同条件下试验数量不宜少于土钉总数的质,且不应少于3根；（2）墙面喷射混凝土厚度应采用钻孔检测，钻孔数宜每100面墙面积一组，每组不应少于3点。（四）土钉墙施工质量验收1、土钉墙支护工程施工前应熟悉地质资料、设”图纸及周围环境，降水系统应确保正常工作，必须的施工设备如挖掘机、钻机、压浆泵、搅拌机等应能正常运转。2、一般情况下，应遵循分段开挖、分段支护的原则，不宜按一次挖就再行支护的方式
8、施工。3、施工中应对土钉位置，钻孔直径、深度及角度，土钉插入长度注浆配比、压力及注浆量，喷锚墙面厚度及强度、土钉应力等进行检查。4、每段支护体施工完后，应检查坡顶或坡面位移，坡顶沉降及周围环境变化，如有异常情况应采取措施，恢复正常后方可继续施工。5、土钉墙支护工程质量检验应符合下表的规定。土钉墙支护工程质量检验标准表项序检查项目允许偏差或允许值检查方法单位数值主控项01土钉长度mm+30用钢尺量2承载力设计要求现场实测般项01土钉位置mm100用用尺量2钻孔倾斜度度1测粘机倾角3浆体强度设计要求试样送检4注浆量大于理论计算浆量检含计量数据5土钉墙面厚度mm10用钢尺尺6墙体强度设计要求试样送检
9、施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好附带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场.6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电，定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用
10、电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10,工地施工照明用电，必须使用36伏以卜安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查卜一方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12.未经安全教育培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上地下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癌痫病以及不适于言空作业的人员，不得从事高空作业.
