《建筑节能专项施工方案.docx》由会员分享，可在线阅读，更多相关《建筑节能专项施工方案.docx（29页珍藏版）》请在第壹文秘上搜索。

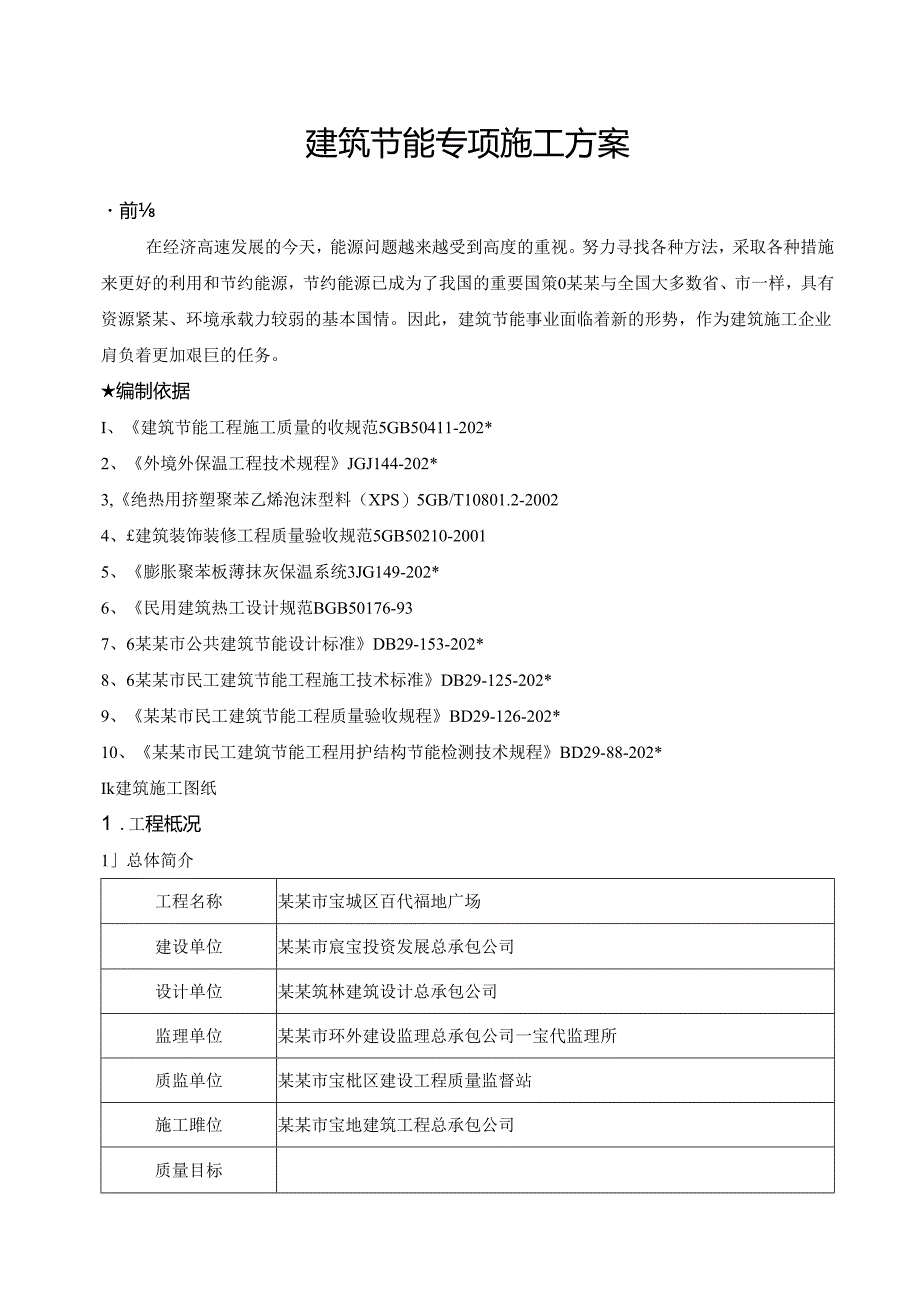

1、建筑节能专项施工方案编制：审核：批准：某某市宝地建筑工程总承包公司年月日建筑节能专项施工方案前在经济高速发展的今天，能源问题越来越受到高度的重视。努力寻找各种方法，采取各种措施来更好的利用和节约能源，节约能源已成为了我国的重要国策0某某与全国大多数省、市一样，具有资源紧某、环境承载力较弱的基本国情。因此，建筑节能事业面临着新的形势，作为建筑施工企业肩负着更加艰巨的任务。编制依据I、建筑节能工程施工质量的收规范5GB50411-202*2、外境外保温工程技术规程JGJ144-202*3,绝热用挤塑聚苯乙烯泡沫型料（XPS）5GB/T10801.2-20024、建筑装饰装修工程质量验收规范5GB5
2、0210-20015、膨胀聚苯板薄抹灰保温系统3JG149-202*6、民用建筑热工设计规范BGB50176-937、6某某市公共建筑节能设计标准DB29-153-202*8、6某某市民工建筑节能工程施工技术标准DB29-125-202*9、某某市民工建筑节能工程质量验收规程BD29-126-202*10、某某市民工建筑节能工程用护结构节能检测技术规程BD29-88-202*Ik建筑施工图纸1 .工程柢况1总体简介工程名称某某市宝城区百代福地广场建设单位某某市宸宝投资发展总承包公司设计单位某某筑林建筑设计总承包公司监理单位某某市环外建设监理总承包公司一宝代监理所质监单位某某市宝枇区建设工程质量

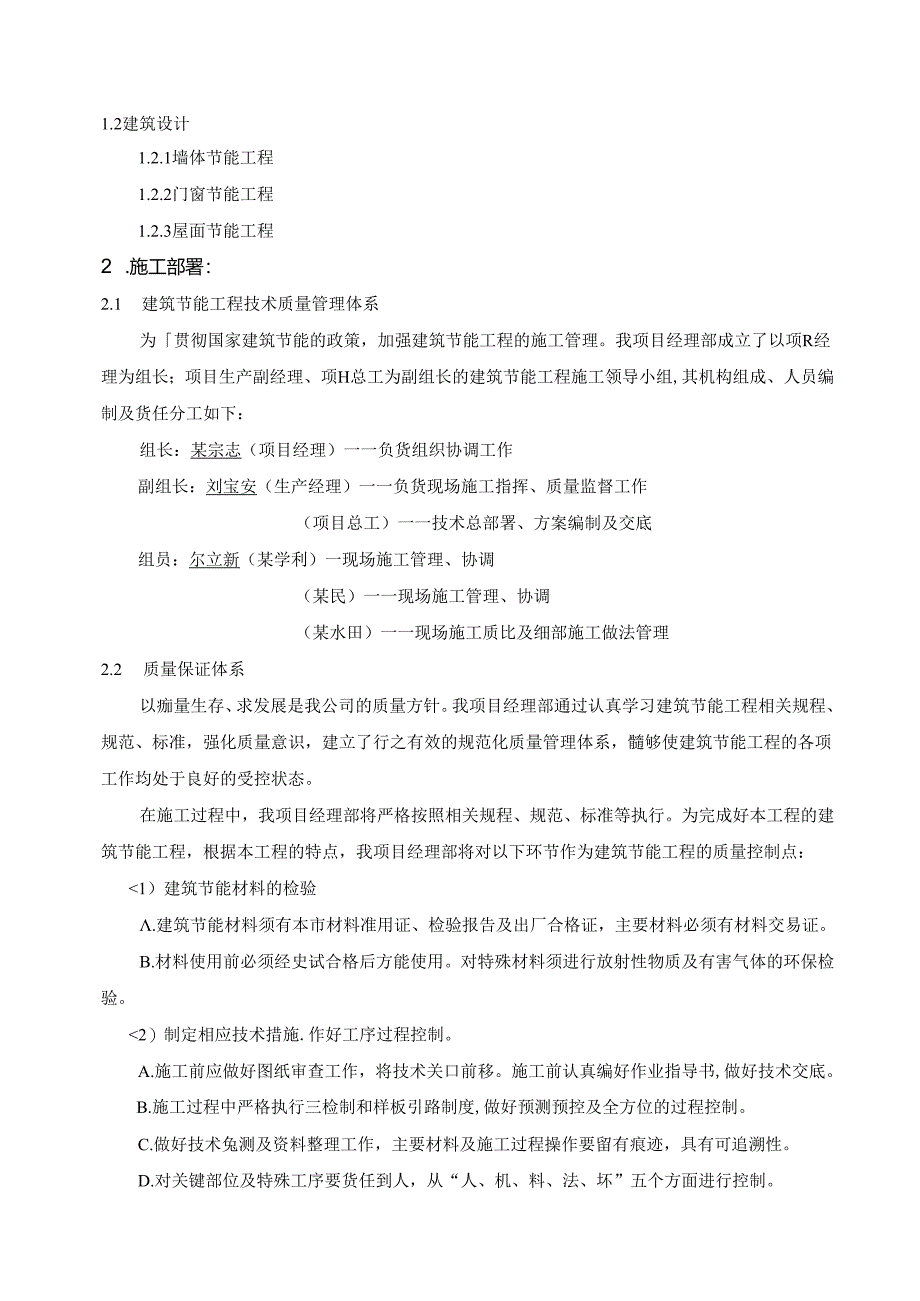

3、监督站施工雎位某某市宝地建筑工程总承包公司质量目标1.2建筑设计1.2.1墙体节能工程1.2.2门窗节能工程1.2.3屋面节能工程2 .施工部署：2.1 建筑节能工程技术质量管理体系为贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项R经理为组长；项目生产副经理、项H总工为副组长的建筑节能工程施工领导小组,其机构组成、人员编制及货任分工如下：组长：某宗志（项目经理）一一负货组织协调工作副组长：刘宝安（生产经理）一一负货现场施工指挥、质量监督工作（项目总工）一一技术总部署、方案编制及交底组员：尔立新（某学利）一现场施工管理、协调（某民）一一现场施工管理、协调（某水田）一一
4、现场施工质比及细部施工做法管理2.2 质量保证体系以痂量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，髓够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：1）建筑节能材料的检验.建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经史试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检
5、验。2）制定相应技术措施.作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术兔测及资料整理工作，主要材料及施工过程操作要留有痕迹，具有可追溯性。D.对关键部位及特殊工序要货任到人，从“人、机、料、法、坏”五个方面进行控制。E.做好各专业接口及预留预埋的专业检杳。3 .主要施工方法3. I挤翔聚笨乙烯泡沫板外保温墙面1 .1.1工程概况：本工程外墙采用挤型聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆豆合耐碱玻纤格布为保护增强层，涂
6、料饰面的外墙保温系统。3 .1.2材料组成（1）挤墩聚苯乙烯泡沫板规格为120OmmX600三X50mm,平头式，阻燃型，表观密度2835kgm尺寸收缩率小于1.5乐吸水率小于1.5%.（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水：聚合物砂浆等于1:5,可操作时间不小于2h0（3）固定件采用自攻螺栓配合工程塑料膨胀灯固定挤塑聚苯乙烯泡沫板，要求雎个固定件的抗拉承载力标准值不小于06kN（4）耐碱玻纤格布用于增强保护层抗裂及整体性：孔径MnmX1.ran,宽度100Ornm,每卷长度100m。（5）聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背
7、衬材料，其直径按照缝宽的1.4倍选用。3.1.3施工要求及条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂宜、平整度满足规范要求，门窗框安装到位，PH台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3）施工现场环埴温度及找平U表面温度在施工中及施工后24h内均不得低T5C,风力不大于5级。3. 1.4施工工具电热丝切割器或壁纸刀（裁挤塑板及格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、
8、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锂或粗砂纸（打磨用）、其他抹灰专用工具。4. 1.5工艺流程I旋层清理!一丽M界面剂匣专用聚合物粘结砂柬抹底层聚合丽测T预粘板边IIB包格布上触贴挤塑板I一麻安装固定件I-瞬板打磨、找平、廉尚T中间险收IT粥恻面层聚合物砂泰H刷-烟专用界面剂上丽谦聚合物砂浆|一用贴格布卜麻面层聚IPr物抗裂砂浆卜防格缝内填塞内衬、封密封股卜险祠（1）基足清理清理混凝土塔面上残留的浮灰、脱模剂油污等杂物。剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新进行修补：窗台挑檐按照2%用水泥砂浆找坡，外地各种洞口填塞密实。要求粘贴挤塑板表面平整度偏差不超过4m
9、m,超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6三时用1：2.5水泥砂浆抹灰，需找补厚度小于6mm时由保温施工单位用聚合物粘结砂浆实施找补）：以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。（2）配制砂浆施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。施工时用手持式电动搅拌机搅拌,拌制的粘结砂浆重量比为水:砂浆=1:5,边加水边搅拌；搅拌时间不少于5min,搅拌必须充分、均匀，稠度适中，并有一定密度。砂浆调制完毕后，须静置5min,使用前再次进行搅拌，拌制好的砂浆应在Ih内用完。（3）刷专用界面剂一道为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤鳖板粘贴面
10、薄薄涂刷道专用界面剂：待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。（4）预粘板端翻包格布在挑檐、阳台、伸缩缝等位置预先粘贴板边朝包格布，将不小于220Inm宽的格布中的80r三宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过211rD,后期粘贴挤塑板时再将剩余格布翻包过来。（5）粘贴挤塑板施工前，根据整个外墙立面的设计尺寸编制挤塑板的排板图，以达到节约材料、加快施工速度的目的。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小丁200Mu施工单位指定某一基面处理完成的楼层作为样板层交与外保温雎位进行样板层施工。挤鳖板的粘贴应从细部节.点（如阳
11、台、挑檎）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全裔挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗即好底边水平线及100nUn控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。粘贴挤塑板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝限不得大于2mm,板间高差不得大于1.5mm。当板间缱隙大于2mm时，须用挤哒板条将缝塞满，板条不得用砂浆或胶结剂粘结：板间平整度高差大于1.5mm的部位应在施工面U前用木钱、粗砂纸或砂轮打磨平整。按照事先排好的尺寸（见下图）切割挤塑板（用电热丝切割器）,从拐角处垂直错缝连接，要求拐角处沿建筑物全高
12、顺直、完整。外墙100mm水平控制战挤型板外埴挤费板排列示意图用抹子在每块挤塑板周边涂50mm宽专用聚合物粘结砂浆，要求从边向中间逐渐加厚，最厚处达IoMn。然后再在挤鳖板上抹3个厚IOmm4100、6个区IOmnIe80的阴形聚合物粘结砂浆灰饼，如下图所示。6无。粘结砂浆100mm厚挤塑板条点粘按法用条点法涂好聚合物砂浆的挤塑板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用.当采用如图所示条点发涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与己贴板间的平整度，而应采用橡胶锤敲击调整：目的是防止由于挤塑板左右错动而导致聚合物粘结砂浆溢进板与板间
13、的缝隙内。挤塑板按照上述要求贴墙后，用2m拈尺反第压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有维，板健间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时消除板四周挤出的聚合物砂浆：若因挤塑板切割不宜形成缝眼，要用木锋锦直后再某贴。挤塑板与基层粘结砂浆在铺贴压实后，砂浆的粒盖面枳约占板面的30%50%,以保证挤塑板与墙体粘结牢固。格布翻包：从拐角处开始粘贴大块挤塑板后，遇到阳台、窗涧口、挑桶等部位需进行耐鞋玻纤格布翻包：即在基层墙体上用聚合物粘结眇浆预贴格布，翻包部分在基层上粘结宽度不小于8011un,“翻包格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层格布搭接导
14、致面层施工后露）。见下图。11附加格布示意图在门窗洞口部位的挤塑板，不允许用碎板拼凑,需用整帕板切割，其切割边绥必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm.见下图。挤些板洞口处切割及接健距离要求示意图为防止外窗漏水,要求窗洞口四周测壁挤塑板与窗副框间留通槽,在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及打耐候密封胶。64系列窗通槽尺寸为22.2mm,53系列窗为10mm。为防止保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置与槽相同宽度的挤型板条，槽内打胶时再行取出：同时应注意挤塑板表面与钢副框边线平行及梢宽均匀一致。在窗洞口位置的板块之间搭
15、接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，避免迎水面出现竖缝：但在窗户上口，要求立面板压住横板.在遇到脚手架连墙件等突出墙面且以后拆除的部位，按照整幅板预留，最后随拆除随进行收尾施工。（6）安装固定件挤塑板粘结牢固后，应在824h内安装固定件，按照方案要求的位置用冲击钻钻孔,要求钻孔深度进入基层墙体内50mm（有抹灰层时，不包括抹灰层厚度）。固定件个数按照下图要求放置（横向位置居中、登向位置均分），任何面积大于0.1m?的单块板必须加固定件，且每块板添加数量不小于4个。国定件布置图操作时，自攻螺栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相致，将工程鳖料膨胀钉的钉帽比挤塑板边表面略拧紧些：以保证挤跑板表面平整，利于面U施工：同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之与基体充分挤紧。固定件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范固内锯加密，间距不大于300mm,距基层边缘为60三,如下图所示。墙体边角、洞口处固定件示京图（7）打底挤塑板接健处表面
