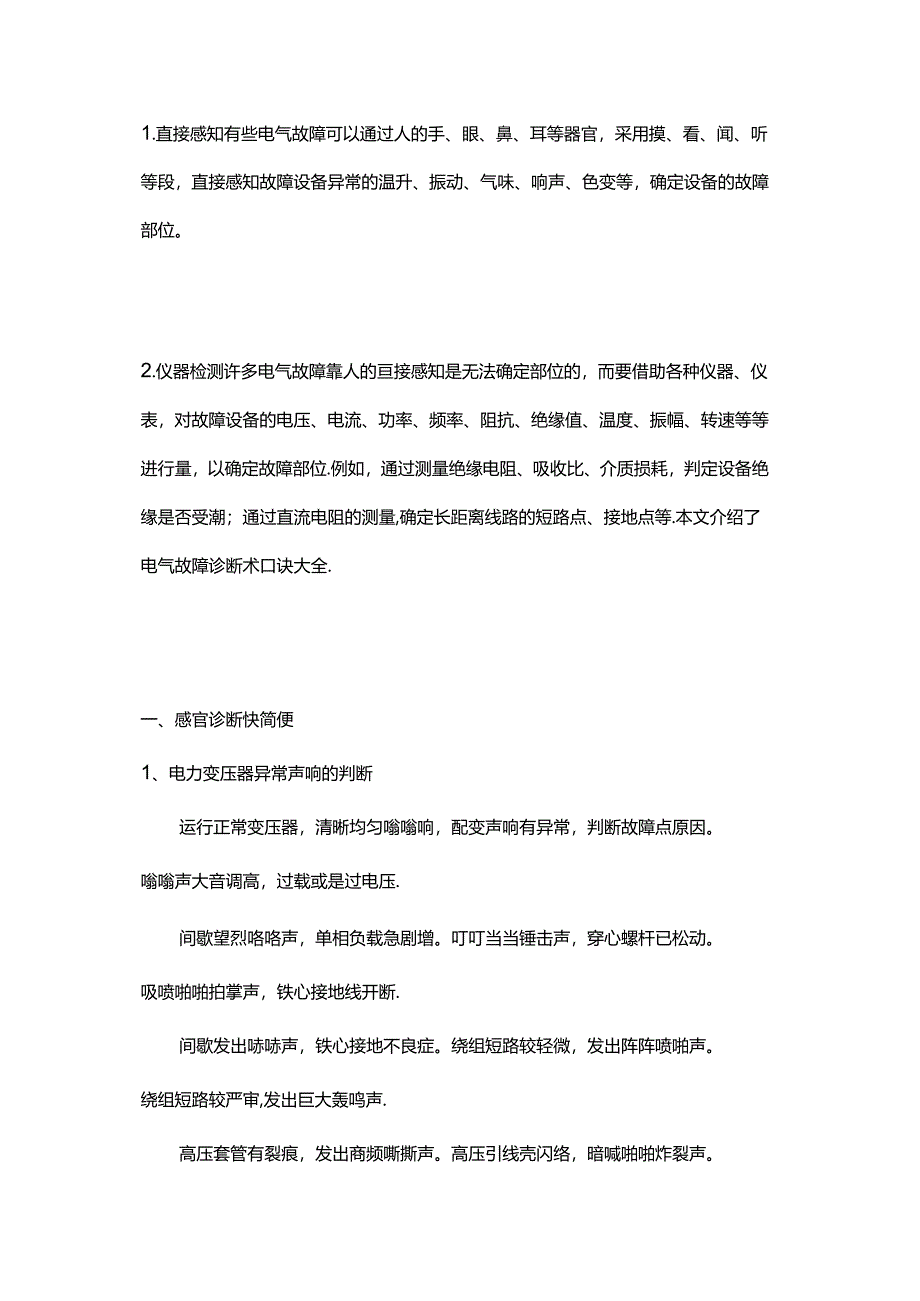

1、1.直接感知有些电气故障可以通过人的手、眼、鼻、耳等器官，采用摸、看、闻、听等段，直接感知故障设备异常的温升、振动、气味、响声、色变等，确定设备的故障部位。2.仪器检测许多电气故障靠人的亘接感知是无法确定部位的，而要借助各种仪器、仪表，对故障设备的电压、电流、功率、频率、阻抗、绝缘值、温度、振幅、转速等等进行量，以确定故障部位.例如，通过测量绝缘电阻、吸收比、介质损耗，判定设备绝缘是否受潮；通过直流电阻的测量,确定长距离线路的短路点、接地点等.本文介绍了电气故障诊断术口诀大全.一、感官诊断快简便1、电力变压器异常声响的判断运行正常变压器，清晰均匀嗡嗡响，配变声响有异常，判断故障点原因。嗡嗡声大

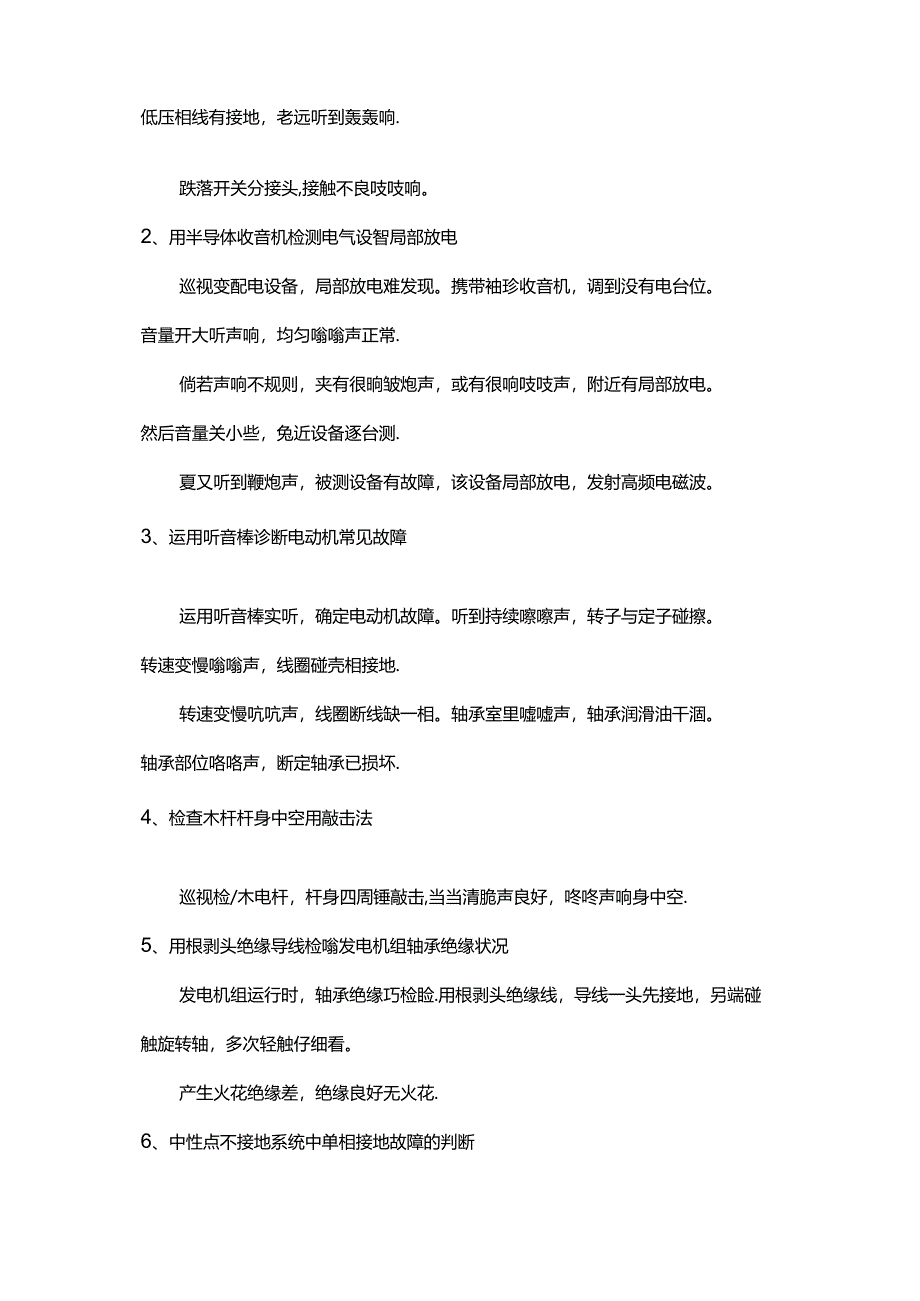

2、音调高，过载或是过电压.间歇望烈咯咯声，单相负载急剧增。叮叮当当锤击声，穿心螺杆已松动。吸喷啪啪拍掌声，铁心接地线开断.间歇发出哧哧声，铁心接地不良症。绕组短路较轻微，发出阵阵喷啪声。绕组短路较严审,发出巨大轰鸣声.高压套管有裂痕，发出商频嘶撕声。高压引线壳闪络，暗喊啪啪炸裂声。低压相线有接地，老远听到轰轰响.跌落开关分接头,接触不良吱吱响。2、用半导体收音机检测电气设智局部放电巡视变配电设备，局部放电难发现。携带袖珍收音机，调到没有电台位。音量开大听声响，均匀嗡嗡声正常.倘若声响不规则，夹有很晌皱炮声，或有很响吱吱声，附近有局部放电。然后音量关小些，兔近设备逐台测.夏又听到鞭炮声，被测设备有

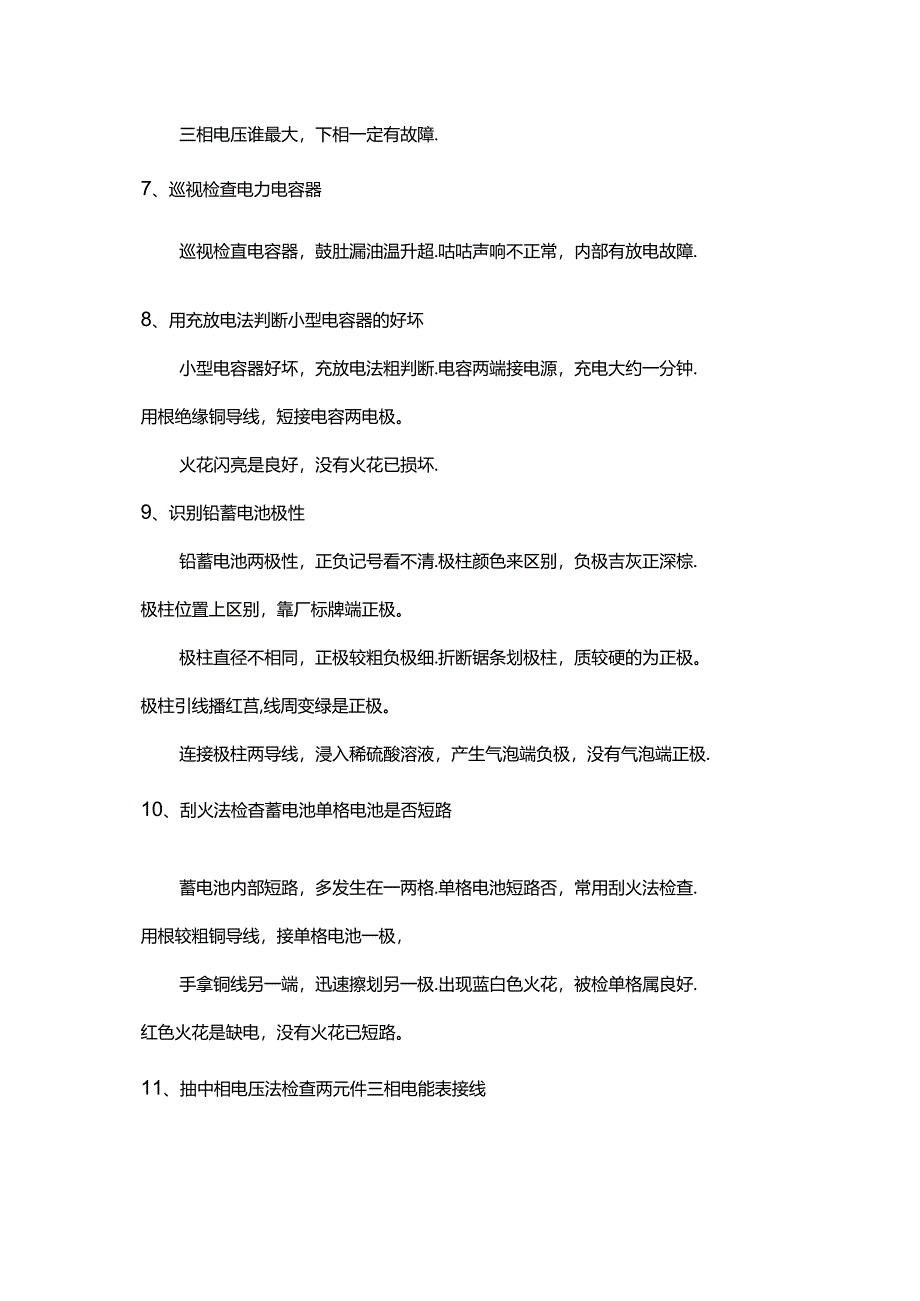

3、故障，该设备局部放电，发射高频电磁波。3、运用听音棒诊断电动机常见故障运用听音棒实听，确定电动机故障。听到持续嚓嚓声，转子与定子碰擦。转速变慢嗡嗡声，线圈碰壳相接地.转速变慢吭吭声，线圈断线缺一相。轴承室里嘘嘘声，轴承润滑油干涸。轴承部位咯咯声，断定轴承已损坏.4、检查木杆杆身中空用敲击法巡视检/木电杆，杆身四周锤敲击,当当清脆声良好，咚咚声响身中空.5、用根剥头绝缘导线检嗡发电机组轴承绝缘状况发电机组运行时，轴承绝缘巧检睑.用根剥头绝缘线，导线一头先接地，另端碰触旋转轴，多次轻触仔细看。产生火花绝缘差，绝缘良好无火花.6、中性点不接地系统中单相接地故障的判断三相电压谁最大，下相一定有故障.7
4、、巡视检查电力电容器巡视检直电容器，鼓肚漏油温升超.咕咕声响不正常，内部有放电故障.8、用充放电法判断小型电容器的好坏小型电容器好坏，充放电法粗判断.电容两端接电源，充电大约一分钟.用根绝缘铜导线，短接电容两电极。火花闪亮是良好，没有火花已损坏.9、识别铅蓄电池极性铅蓄电池两极性，正负记号看不清.极柱颜色来区别，负极吉灰正深棕.极柱位置上区别，靠厂标牌端正极。极柱直径不相同，正极较粗负极细.折断锯条划极柱，质较硬的为正极。极柱引线播红莒,线周变绿是正极。连接极柱两导线，浸入稀硫酸溶液，产生气泡端负极，没有气泡端正极.10、刮火法检杳蓄电池单格电池是否短路蓄电池内部短路，多发生在一两格.单格电池
5、短路否，常用刮火法检查.用根较粗铜导线，接单格电池一极，手拿铜线另一端，迅速擦划另一极.出现蓝白色火花，被检单格属良好.红色火花是缺电，没有火花已短路。11、抽中相电压法检查两元件三相电能表接线三相三线电能表，抽中相电压检直。负荷不变情况下，断开中相电压线。观看电能表运转,IsI盘正转慢一半，唯一正确性接线，否则接线有错误.12、判断微安表内线拳是否断线微安表线圈通断，万用表不能测判.微安表后接线柱，铜绿导线短接好，然后摇动微安表，同时看表头指针。缓慢摆动幅度小，表内线圈则完好.较快大幅度摆动，表内线圈已断线.13、根据熔丝熔断状况来分析判断故隍看熔丝熔断状况，判断线路内故障.外露熔丝全熔爆，
6、严承过载或短路.熔丝中部断口小，正常过载时间长。压接螺钉附近断，安装损伤未压紧.14、根据色环标志来识别电阻大小成品小型电阻器，色环标称电阻值.色环第一环确定，髡近电阻边缘环.最末一环为偏差,倒数二环是倍数。其余色环阻值环，表示阻值有效数。色标颜色代表数，倍数十的次方值。棕红橙黄绿蓝紫，一二三四五六七，灰八九白黑为零，金一银二负倍数.15、劣质铝芯绝缘线识别法塑料绝缘铝芯线，看摸芯皮识优劣.芯线柔软银白色，劣质较硬色发乌。外皮色艳印厂名，劣质陈旧无标识.外皮芯线接触紧，劣质套大芯小松.16、鉴别白炽灯灯泡的好坏白炽灯灯泡好坏，眼看手模来鉴别.泡圆光洁无砂眼，商品标识印字清.玻璃灯芯不歪斜，丝钩
7、铝丝排列均。灯头安装不歪斜，稍用力拉不感松.17、鉴别变压器油的质量变压器油外观看，新油通常淡黄色.运行后呈浅红色，油质老化色变暗，强度不同色不同，炭化严重色发黑。试管盛油迎光看，好油透明有荧光,没有蓝紫色反光，透明度差有异物。好变压器油无味，或有一点煤油味.干燥过热焦臭味，严重老化有酸味。油内产生过电弧，则会闻到乙焕味。18、滴水检测电动机温升电机温升滴水测，机壳上洒几滴水只冒热气无声音，被测电机没过热。冒热气时噬啜响，电机过热温开超.19、三相电动机未装转子前判定转向的简便方法电动机转向预测，转子未装判定法.铜丝弯曲成桶形，定子内径定桶径.定子竖放固定好，棉线吊桶放其中。桶停稳后瞬通电，桶
8、即旋转定转向.20、电动机绝缘机械强度四级判别标准电动机绝缘优劣，机械强度来衡量.感官诊断手指按，四级标准判别法.手指按压无裂纹，绝缘合格手感理。按时发生小裂纹，绝缘处于脆弱状.按时发生大变形，绝缘已坏停止用。21、手感温法检测电动机温升电动机运行温度，手感温法来检测.手指弹试不觉烫，手背平放机壳上.长久触及手变红，五十度左右稍热。手可停留两三秒，六十五度为很热.手触及后烫得很，七十五度达极热.手刚触及难忍受，八十五度已过热。22、手模低压熔断器熔管绝缘部位温度速判哪相熔断低压配电屏盘上，排列多只熔断器.手模熔管绝缘部，烫手熔管熔体断。23、手拉电线法查找软线之间断芯故障点单芯糠套软电线，中间
9、断芯直找法.双手抓住线外皮，间隔二百多毫米。同时用力往外拉,逐段检查仔细看.线径突然变细处，便是断芯故障点.二、测电笔、盹灯宣判1、使用低压测电笔时的正确提法常用低压测电笔，掌握测试两握法.钢笔式的测电笔，手掌触压金属夹.拇指食指及中指,捏住电笔杆中部。旋凿式的测电笔，食指按尾金属帽.拇指中指无名指，捏紧塑料杆中部.筑管小窗口背光，朝向自己便观察。2、使用低压测电笔时的应知应会事项使用低压测电笔，应知应会有八项.带圆珠笔测电笔握握杆若金属箍。细检电笔内组装，电阻须在颊管后.定期测检电阻值，必须大于一兆欧旋幽式的测电笔，凿杆套上绝缘管。用前有电处预测，检验性能是否好.测试操作要准确，浮防笔尖触双
10、线.绝缘垫台上睑电，人体部分须接地。明亮光线下测试，颊管辉光不清晰.3、测电笔测判交流电路中任何两导线是同相还是异相测判两线相同异，两手各持一电笔，两脚与地相绝缘，两笔各触一根线，两眼观看一只笔，不亮同相亮为异。4、测电笔区别交流电和直流电电笔测判交直流，交流明亮直流暗。交流加管通身亮，直流木管亮一边。5、测电笔区别直流电正极和负极测判直流正负极，电笔发管看仔细,前端明亮是负极，后端明亮为正极。6、测电笔测判直流电系统正负极接地变电所直流系统，电笔触及不发亮,若亮身近笔尖端，正极有接地故障。若亮靠近手握端，接地故障在负极.7、判断380/220V三相三线制供电线路单相接地故障星形接法三相线，电
11、笔触及两根亮，剩余一根亮度弱，该相导线软接地.若是几乎不见亮，金属性接地故障。8、判断星形连接三相电阻炉断相故障三相电炉中性点，负荷平衡不带电。电笔触及定管亮，判定故障是断相。9、判断电灯线路中性线断路照明电路开关合，电灯不亮电笔测.相线中性线均充，电源中性线断线。10、检测高压硅堆的好坏和极性电笔串只二极管，正极接市电相线.手握硅堆任一端，触压电笔金属夹。笔内颊管若发亮，手握硅堆负极端.笔内灰管不发亮，手握硅堆正极端.手握硅堆端调换，正测反测细观察。两次颊管均发亮，高压硅堆内短路。两次木管都不亮，高压硅堆内开路.11、正确使用数显感应测电笔数显感应测电笔，正确提法测检法.食指按笔尾顶端，拇指
12、中指无名指，捏塑料杆中上部，拇指兼顾按电极.数值显示屏背光，朝向自己便观察。拇指按直接测检，触及被测裸导体。按感应断点测检，触及带外皮导线.区别相线中性线，查找相线断芯点。12、检验灯校验照明安装工程照明工程竣工后，常用检验灯校验。断开所有灯开关，拔取相线燔体管。熔断器上下桩头，跨接大功率验灯.接通电源总开关，验灯串联电路里。线路正常灯不亮，灯亮必有短路处。排除故障再校验，直至线路无短路.校蛉支路各盏灯，分别闭合灯开关。支路短路验灯亮，断线故障灯不亮。脸灯发出暗淡光，被验灯亮则正常.关灯校验第二盏，同理同法校各灯.13、检验灯校验单相插座单相二百二插座，常分两孔和三孔.两孔左中右为相，左中右相
13、上为地。单相二百二插座，跨接检验灯校睑.左中右相接验灯，灯亮正常则正确.断路故障灯不亮，接触不良灯闪烁。三孔插座加测试，右相上地灯也亮，左中上地灯不亮，否则接线不正确。14、百瓦楼睑灯校验单相电能表测校单相电能表，百瓦灯泡走一圈.常数去除三万六，理论时间单位秒.实测理论时间差，误差百分之二好。实多理少走字少，实少理多走字多。15、灯泡核相法检查三相四线电能表接线三相四线电能表，接线检查核相法。两盏检验灯串联，两引出线跨触点：某元件电压端子，该相电流电源线.灯亮说明接错线，电压电流不同相。接线正确灯不亮，电压电流是同相。16、检验灯检测单相电能表相线与中性线颠倒国产单相电能表，一进一出式接线,验
14、灯两条引出线,一个线头先接地,另头触及表子，右边进线和出线.接线正确灯不亮，灯亮相零线颠倒.17、检验灯检测日光灯管的好坏日光灯管之好坏，检睑灯检蛉判定灯管端脚串验灯，跨接二百二电源。灯亮灯管又辉光，被测灯管端尚好.灯管无辉光管端，灯丝电子消耗尽。反自触及等不亮，管端灯丝已断路。18、检验灯检测日光灯的镇流器好坏日光灯显不正常，检测镇流器好坏。镇流器串检验灯，跨接二百二电源。灯光暗淡红橙色，镇流器内无故障。亮近正常有短路，不凫断线或脱焊.19、检蛉灯测判电源变压器绕组有匝间短路电源变压器绕组，匝间短路很难判,二次绕组断负荷，一次绕组串睑灯。跨接二百二电源，匝间短路灯较亮.灯丝微红不发亮，绕组正
15、常无短路.20、检验灯检测低压电动机的绝缘状况低压电动机绝缘，检验灯粗略检测。控制电机接触器，验灯鸣触上下侧。灯泡一点也不亮，电动机绝缘良好.灯丝微红轻损坏，亮度正常严重坏.21、检验灯检测低压三相电动机电源断相运行电动机断相运行，检睑灯逐相检测,接通电源接触器，或熔断器上下恻。脸灯跨触灯不亮,被测电源相正常.灯丝发红发暗光，触头烧毛熔丝断.22、检蛾灯监测封闭式三相电热器电阻丝烧断故障封闭三相电热器，电阻丝烧断监测.星形接法中性点，接地线间接睑灯.三相电阻丝正常，验灯一点也不亮。灯丝发红暗淡亮，一相电阻丝烧断.灯泡亮度达正常，两相电阻丝烧断.23、检验灯判别铮电与漏电设备外壳电笔测，定管发亮有电压.带电部位大地间，跨接验灯来判断.验灯不亮是电，灯亮不熄为漏电。三、有的放矢表测判1、正i使用万
