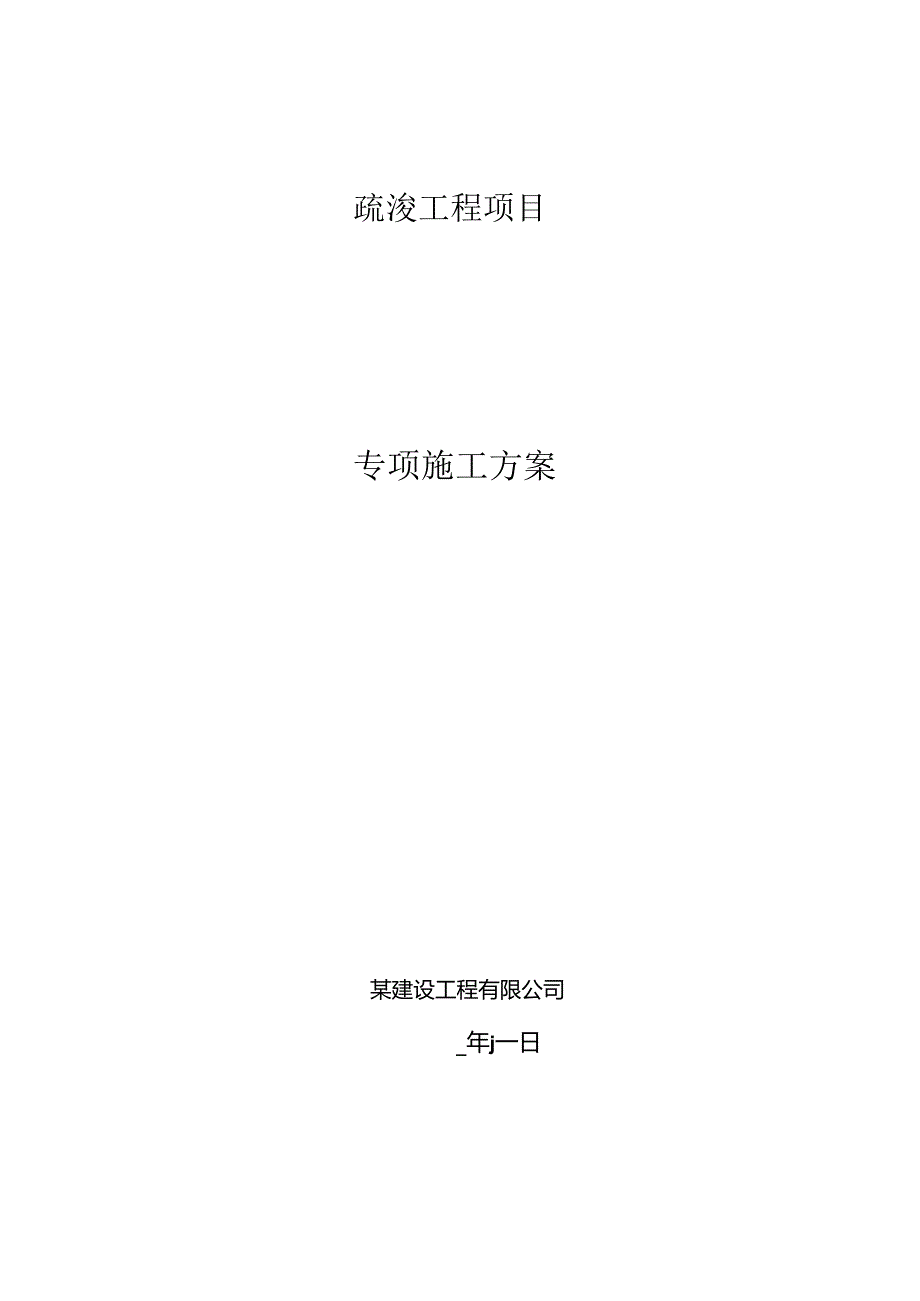

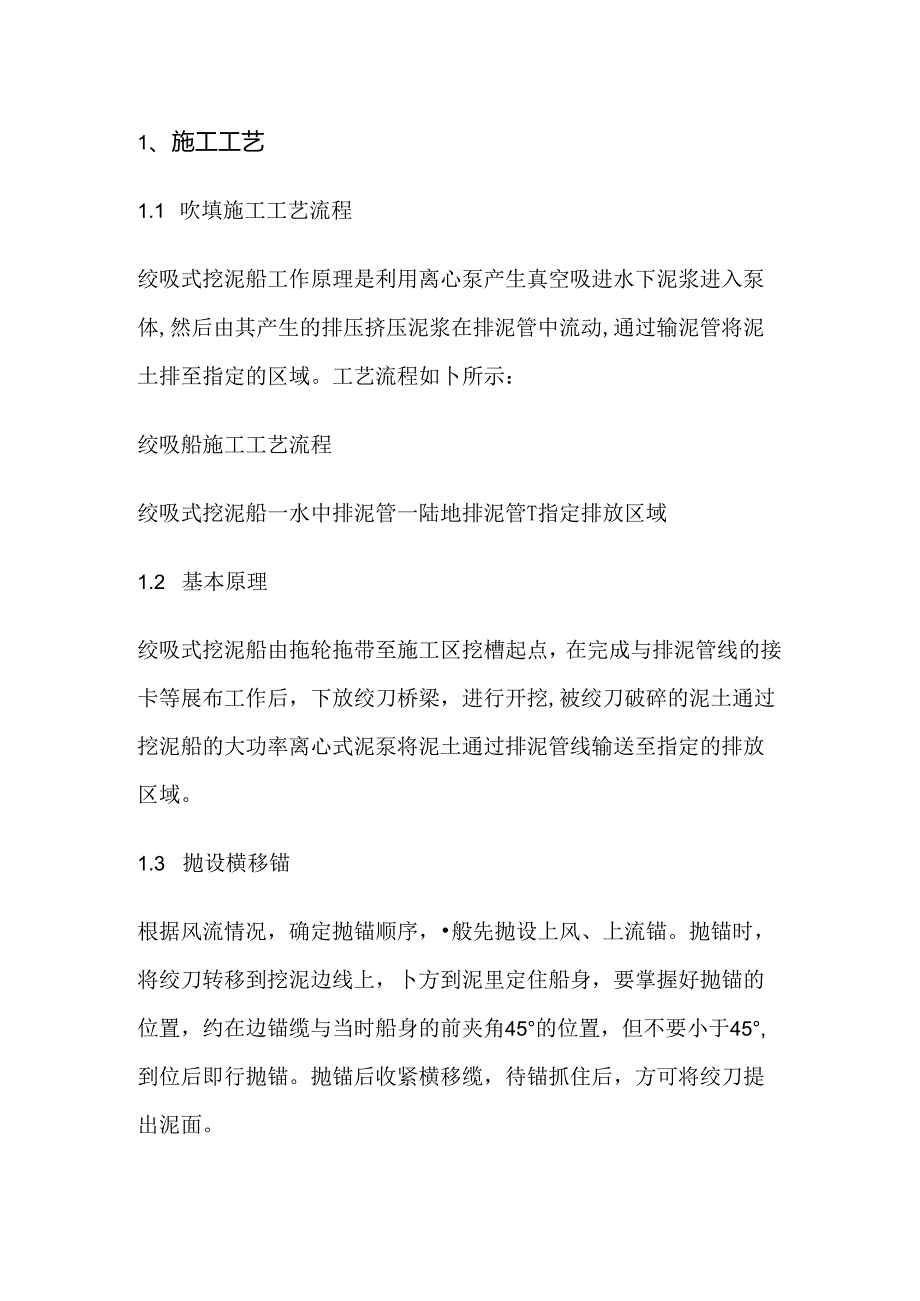

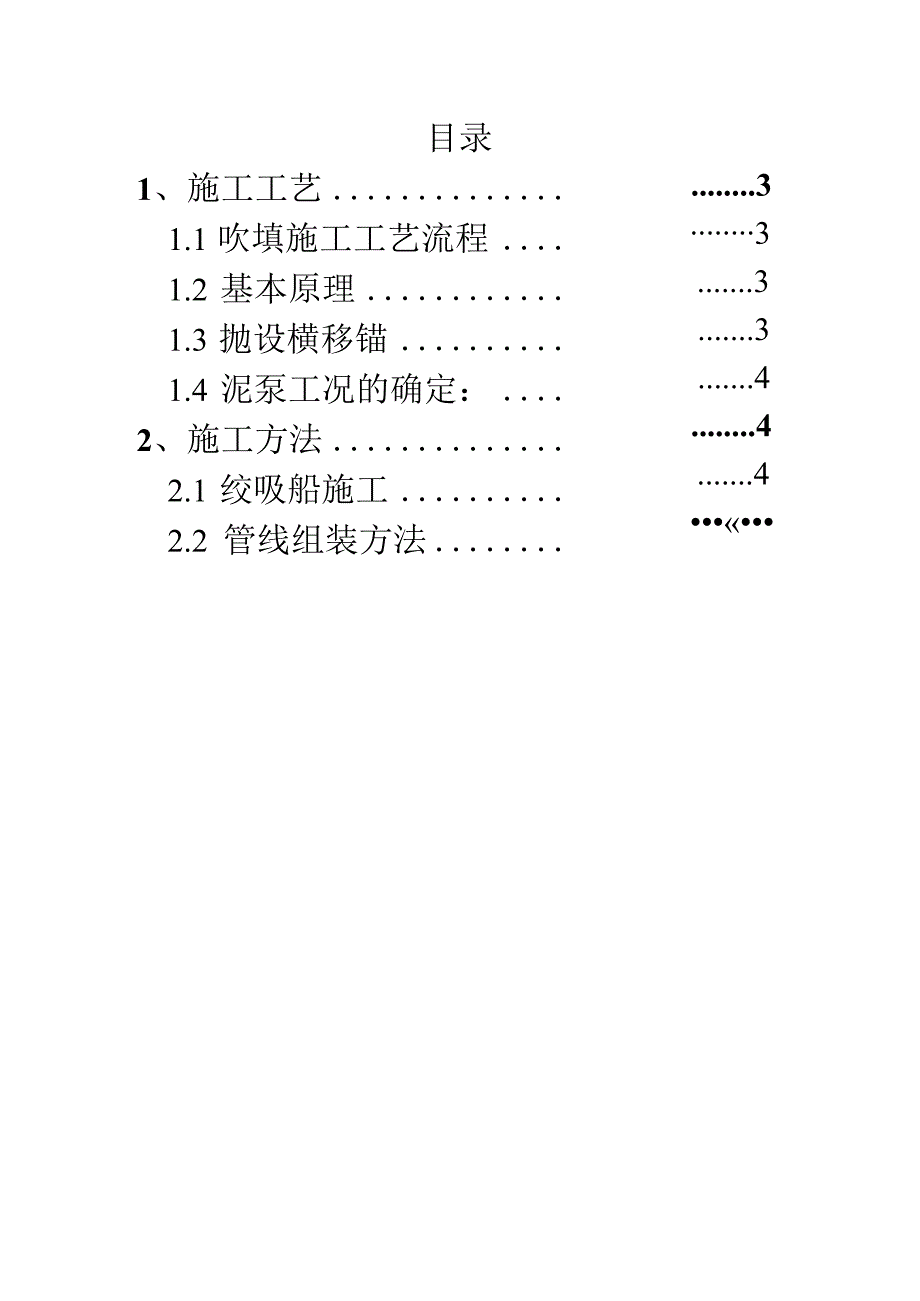

1、疏浚工程项目专项施工方案某建设工程有限公司_年j一日33334447目录1、施工工艺1.1 吹填施工工艺流程1.2 基本原理1.3 抛设横移锚1.4 泥泵工况的确定：2、施工方法2.1 绞吸船施工2.2 管线组装方法1、施工工艺1.1 吹填施工工艺流程绞吸式挖泥船工作原理是利用离心泵产生真空吸进水下泥浆进入泵体,然后由其产生的排压挤压泥浆在排泥管中流动,通过输泥管将泥土排至指定的区域。工艺流程如卜所示：绞吸船施工工艺流程绞吸式挖泥船一水中排泥管一陆地排泥管T指定排放区域1.2 基本原理绞吸式挖泥船由拖轮拖带至施工区挖槽起点，在完成与排泥管线的接卡等展布工作后，下放绞刀桥梁，进行开挖,被绞刀破碎
2、的泥土通过挖泥船的大功率离心式泥泵将泥土通过排泥管线输送至指定的排放区域。1.3 抛设横移锚根据风流情况，确定抛锚顺序，般先抛设上风、上流锚。抛锚时，将绞刀转移到挖泥边线上，卜方到泥里定住船身，要掌握好抛锚的位置，约在边锚缆与当时船身的前夹角45的位置，但不要小于45,到位后即行抛锚。抛锚后收紧横移缆，待锚抓住后，方可将绞刀提出泥面。1.4泥泵工况的确定：泥泵工况系指泥泵工作的流量和水头，泥泵工况的选定要在泥泵及其主机的可用性能范围内，排泥管路能够输送，且磨损较小，并使土方生产率较佳。泥泵工作的流量范围，最小不致使排泥管路中的流速太小，而产生泥砂沉积，出现堵塞现象：最大不致使泥泵产生气蚀、或主
3、机超功率、或超转矩。在泥泵工作流量范用内，选定的施工流量,要使挖泥船能发挥挖吹能力，达到较佳生产率，同时要考虑减小泥泵、管路的磨损和节约能耗等。2、施工方法2.1绞吸船施工2.1.1分条施工将疏浚区域分条，每条80-100米进行施工2.1.2分层施工分层厚度为2-4米，以适合绞刀头的施工能力，进行施工2.1.3分刀施工分刀厚度为0.3T.0米。每层可分为2-4刀绞吸式挖泥船施工示意图绞吸式挖泥船现场施工图2.1.5绞吸船施工工艺绞吸船施工一般用于吹填上岸，施工时以一根钢桩为主桩下插河床，作为横移的摆动中心，利用绞刀架前部的左右摆动缆（龙须缆）交替收放，左右摆动挖泥。并通过主钢桩液压台车或另一根
4、钢桩（副桩）进行换桩跨步前移。施工通过下放绞吸船施工桥梁使绞刀头进入开挖土层，由船舶泥泵泵送疏浚混合物，通过船舰水上管线（浮管）和陆地管线输泥到吹填区排泥管线翻越围堤示意图出泥口三1.皎吸船排泥管大堤2. 2管线组装方法2.2. 1水中管线组装方法采用法兰加胶垫圈连接，螺栓加固采用空压机带动的风动扳手进行加固，以保证管线连接密封,确保管线不发生露泥，管线用浮筒架起。水中管线布设图2.2.2陆地管线组装方法2.2.2.1陆地管线架设沿堤向排放区域延伸架设，架设中如遇道路可建筑坡道或破路下埋，以不碍道路畅通。2.3.2.2陆地管线组装采用法兰加胶垫圈连接，螺栓加固采用空压机带动的风动扳手进行加固，以保证管线连接密封,确保管线不发生露泥。
