《混凝土和易性检测要点.docx》由会员分享，可在线阅读，更多相关《混凝土和易性检测要点.docx（4页珍藏版）》请在第壹文秘上搜索。

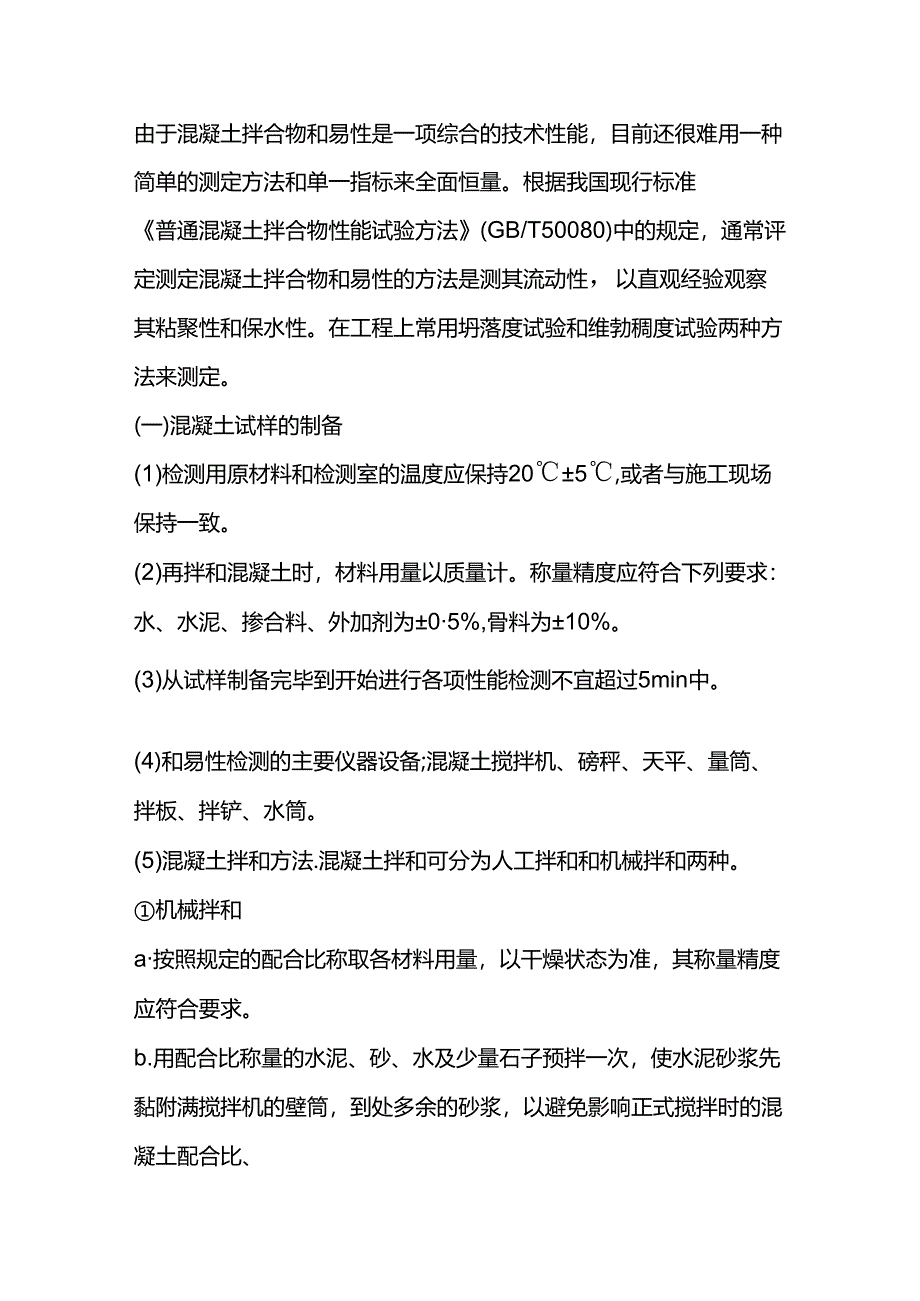

1、由于混凝土拌合物和易性是一项综合的技术性能，目前还很难用一种简单的测定方法和单一指标来全面恒量。根据我国现行标准普通混凝土拌合物性能试验方法(GB/T50080)中的规定，通常评定测定混凝土拌合物和易性的方法是测其流动性，以直观经验观察其粘聚性和保水性。在工程上常用坍落度试验和维勃稠度试验两种方法来测定。(一)混凝土试样的制备(1)检测用原材料和检测室的温度应保持205,或者与施工现场保持一致。(2)再拌和混凝土时，材料用量以质量计。称量精度应符合下列要求：水、水泥、掺合料、外加剂为05%,骨料为10%。(3)从试样制备完毕到开始进行各项性能检测不宜超过5min中。(4)和易性检测的主要仪器设

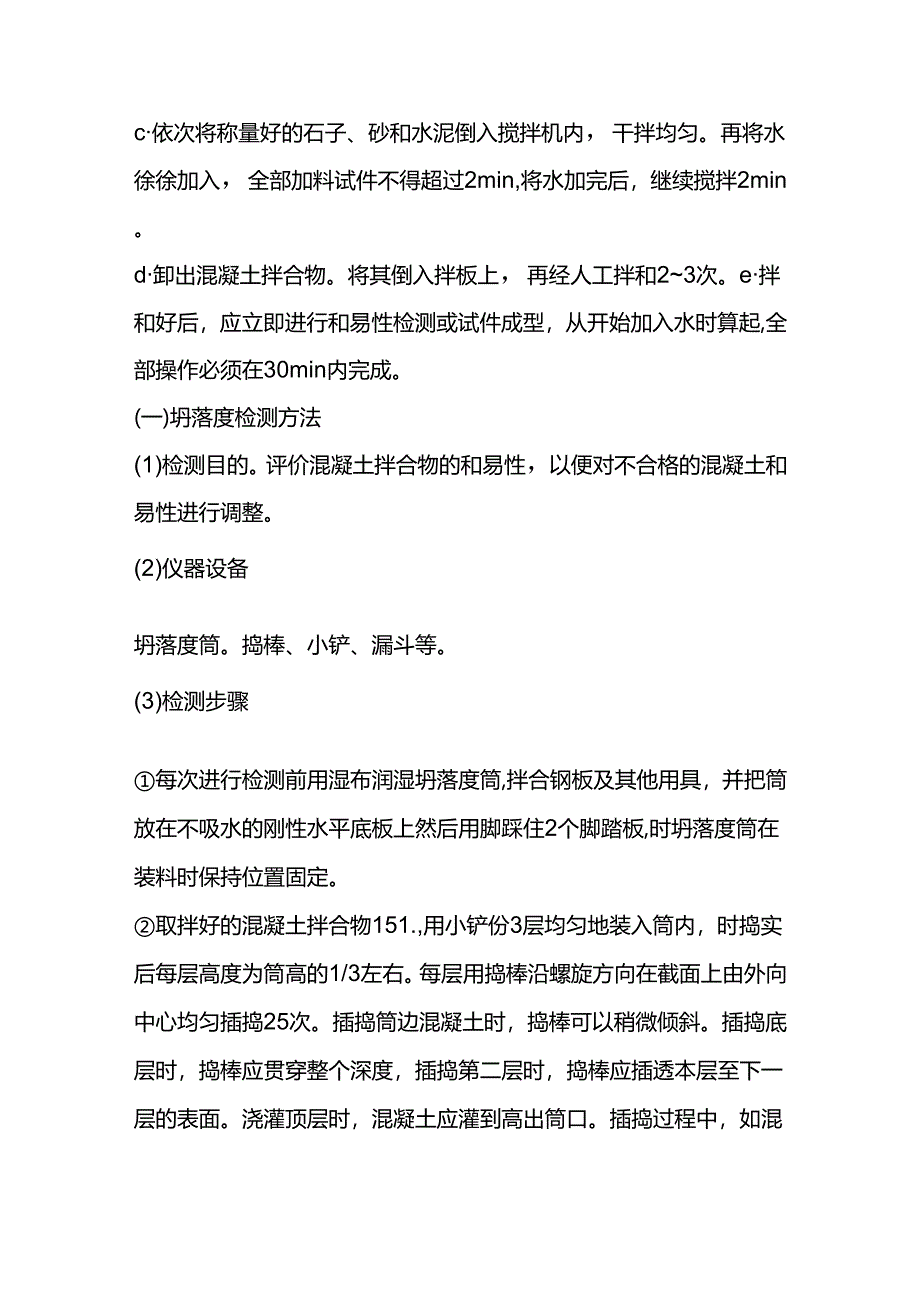

2、备;混凝土搅拌机、磅秤、天平、量筒、拌板、拌铲、水筒。(5)混凝土拌和方法.混凝土拌和可分为人工拌和和机械拌和两种。机械拌和a按照规定的配合比称取各材料用量，以干燥状态为准，其称量精度应符合要求。b.用配合比称量的水泥、砂、水及少量石子预拌一次，使水泥砂浆先黏附满搅拌机的壁筒，到处多余的砂浆，以避免影响正式搅拌时的混凝土配合比、c依次将称量好的石子、砂和水泥倒入搅拌机内，干拌均匀。再将水徐徐加入，全部加料试件不得超过2min,将水加完后，继续搅拌2min。d卸出混凝土拌合物。将其倒入拌板上，再经人工拌和23次。e拌和好后，应立即进行和易性检测或试件成型，从开始加入水时算起,全部操作必须在30m
3、in内完成。(一)坍落度检测方法(1)检测目的。评价混凝土拌合物的和易性，以便对不合格的混凝土和易性进行调整。(2)仪器设备坍落度筒。捣棒、小铲、漏斗等。(3)检测步骤每次进行检测前用湿布润湿坍落度筒,拌合钢板及其他用具，并把筒放在不吸水的刚性水平底板上然后用脚踩住2个脚踏板,时坍落度筒在装料时保持位置固定。取拌好的混凝土拌合物151.,用小铲份3层均匀地装入筒内，时捣实后每层高度为筒高的1/3左右。每层用捣棒沿螺旋方向在截面上由外向中心均匀插捣25次。插捣筒边混凝土时，捣棒可以稍微倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层时，捣棒应插透本层至下一层的表面。浇灌顶层时，混凝土应灌到高出筒

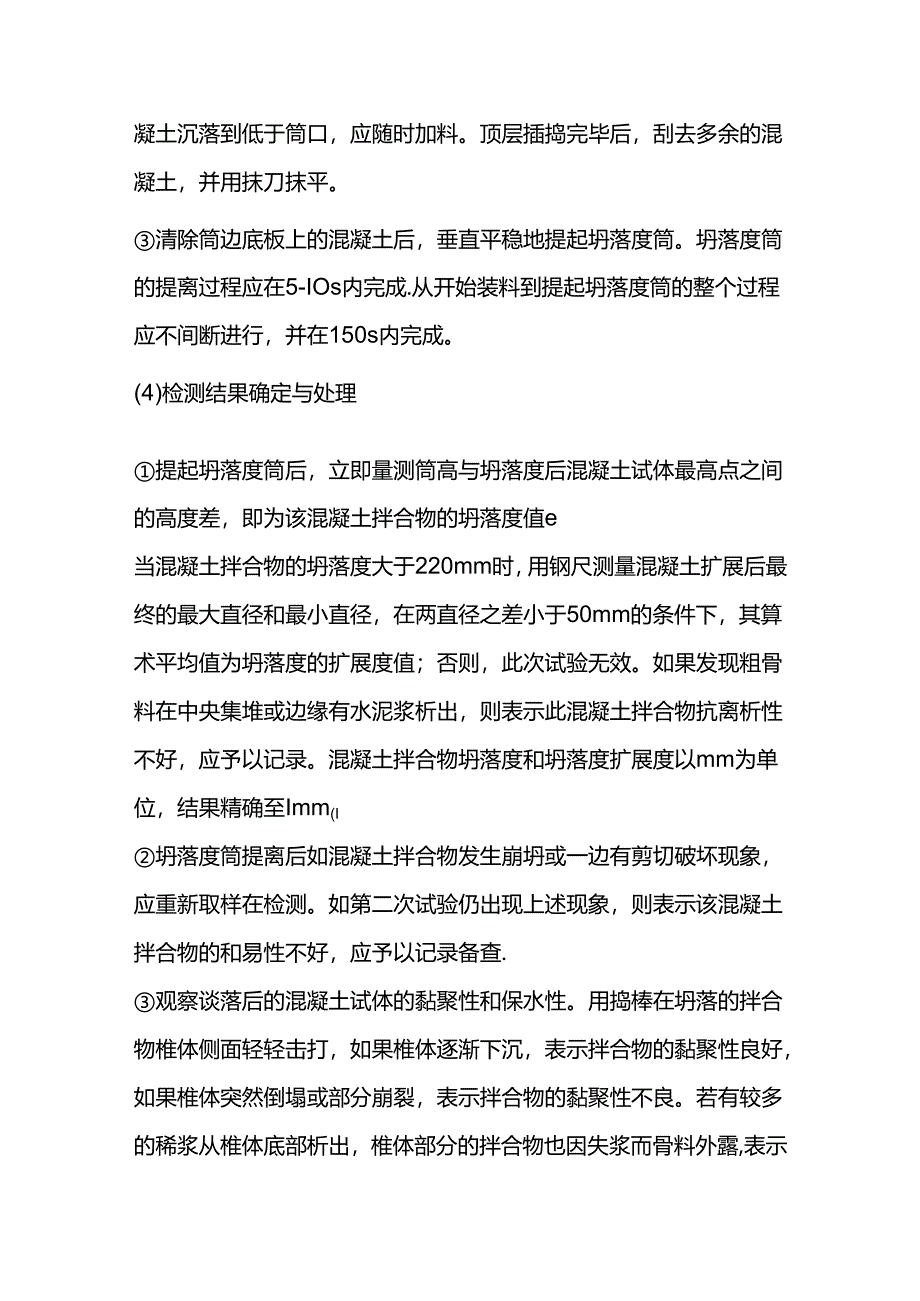

4、口。插捣过程中，如混凝土沉落到低于筒口，应随时加料。顶层插捣完毕后，刮去多余的混凝土，并用抹刀抹平。清除筒边底板上的混凝土后，垂直平稳地提起坍落度筒。坍落度筒的提离过程应在5-IOs内完成.从开始装料到提起坍落度筒的整个过程应不间断进行，并在150s内完成。(4)检测结果确定与处理提起坍落度筒后，立即量测筒高与坍落度后混凝土试体最高点之间的高度差，即为该混凝土拌合物的坍落度值e当混凝土拌合物的坍落度大于220mm时，用钢尺测量混凝土扩展后最终的最大直径和最小直径，在两直径之差小于50mm的条件下，其算术平均值为坍落度的扩展度值；否则，此次试验无效。如果发现粗骨料在中央集堆或边缘有水泥浆析出，则
5、表示此混凝土拌合物抗离析性不好，应予以记录。混凝土拌合物坍落度和坍落度扩展度以mm为单位，结果精确至Imm(I坍落度筒提离后如混凝土拌合物发生崩坍或一边有剪切破坏现象，应重新取样在检测。如第二次试验仍出现上述现象，则表示该混凝土拌合物的和易性不好，应予以记录备查.观察谈落后的混凝土试体的黏聚性和保水性。用捣棒在坍落的拌合物椎体侧面轻轻击打，如果椎体逐渐下沉，表示拌合物的黏聚性良好，如果椎体突然倒塌或部分崩裂，表示拌合物的黏聚性不良。若有较多的稀浆从椎体底部析出，椎体部分的拌合物也因失浆而骨料外露,表示混凝土拌合物保水性不好,如无这种现象，则表明拌合物的保水性良好和易性的调整a当坍落度低于设计要求时，可在保持水灰比不变的前提下，适当增加水泥浆量。b当坍落度高于设计要求时，可在保持砂率不变的前提下，适当增加骨料的用量。c当出现含砂量不足，混凝土黏聚性和保水性不良时，可适当增加砂率；反之适当减小砂率。混凝土拌合物根据其坍落度大小，根据现行混凝土质量控制标准(GB/T50164)中的规定，可将混凝土拌合物分为5级，坍落度1040mm,为S1.级；坍落度5090mm,为S2级；坍落度100150mm为S3级坍落度160210mm为S4级；坍落度大于或等于220mm,为S5级。坍落度试验只适用于骨料最大粒径不大于40mm、坍落度值不少于IOmm的塑性或流动性混凝土拌合物。
