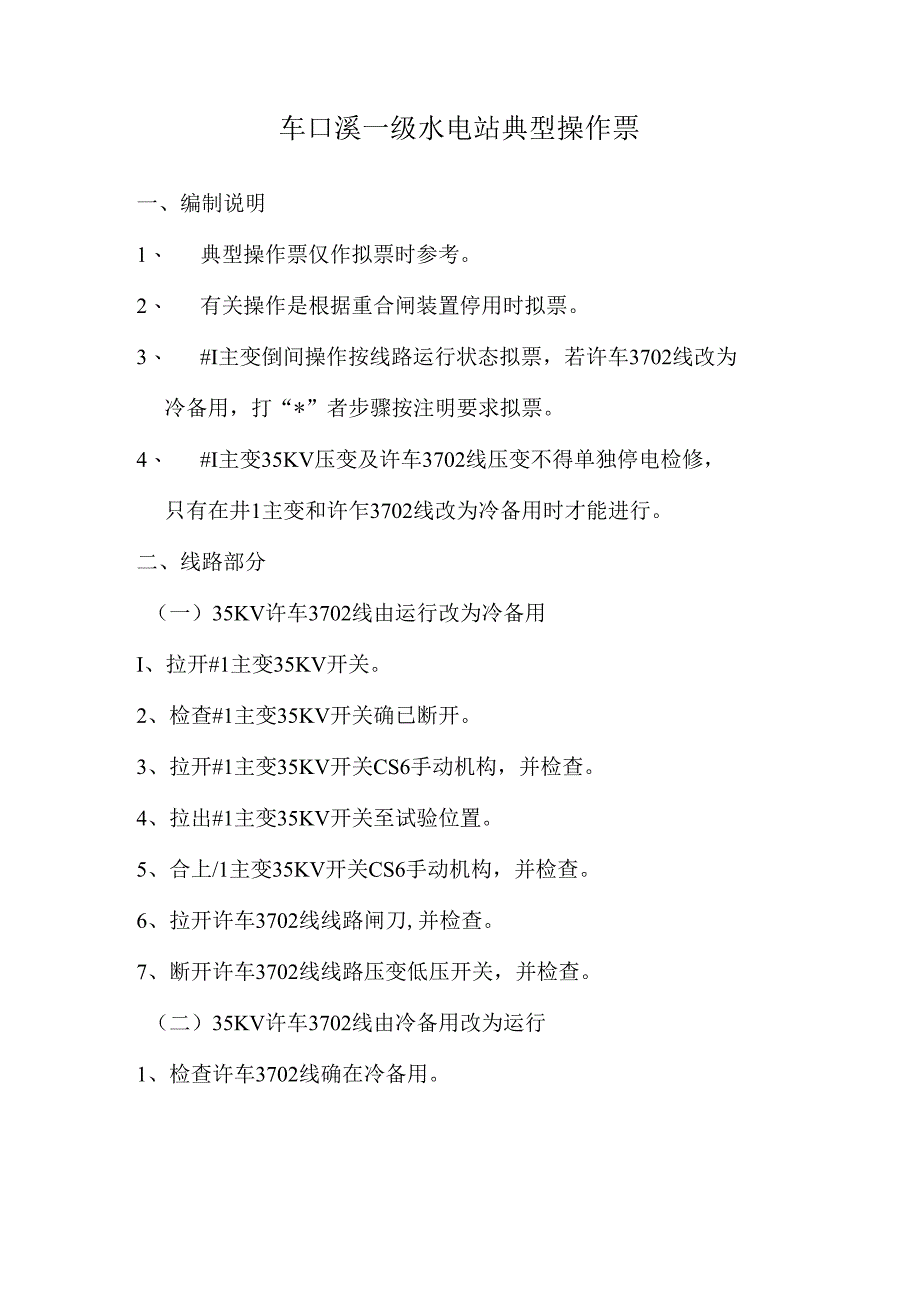

车口溪一级水电站典型操作票.docx_第1页
第1页 / 共4页

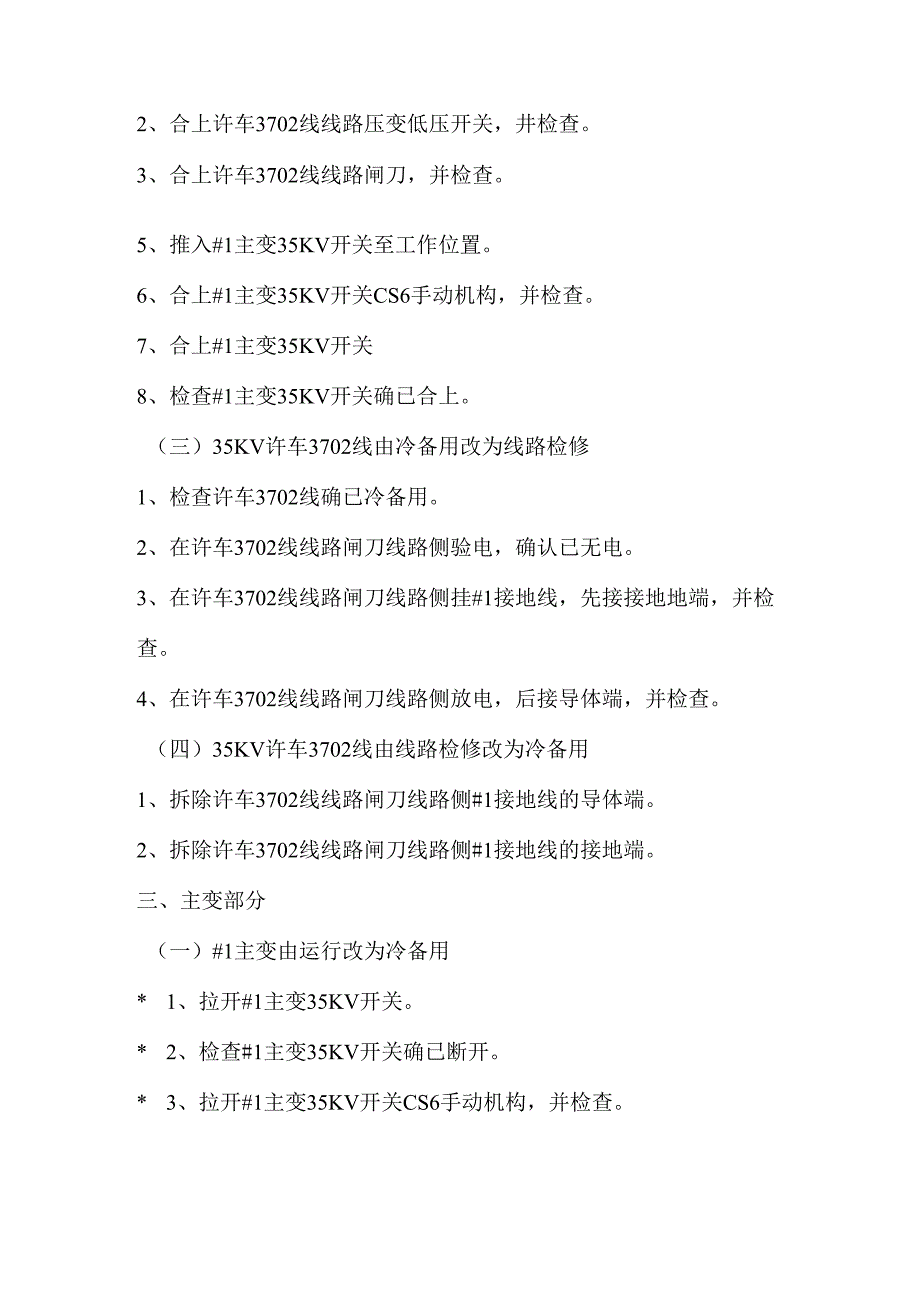

车口溪一级水电站典型操作票.docx_第2页
第2页 / 共4页

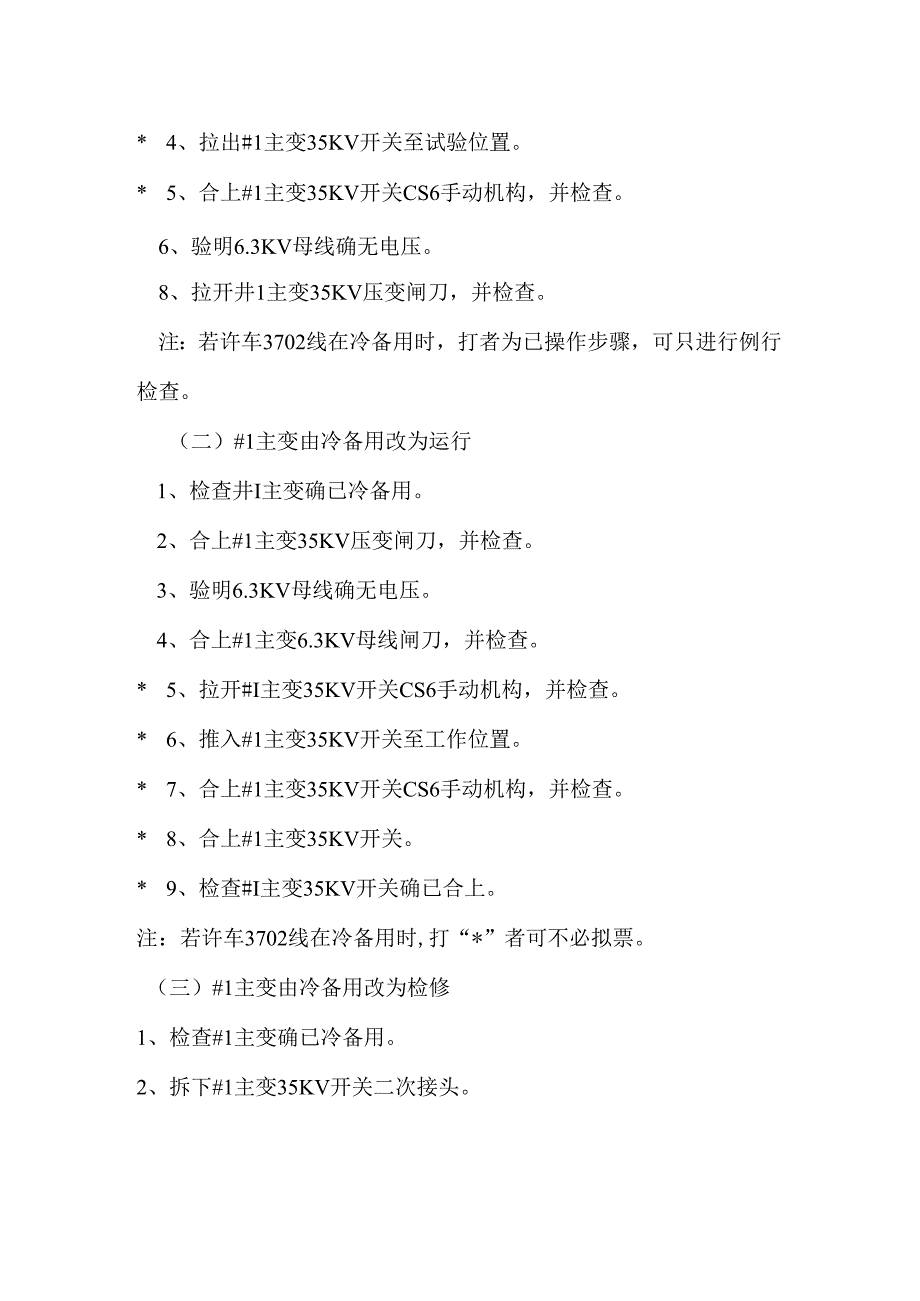

车口溪一级水电站典型操作票.docx_第3页
第3页 / 共4页
车口溪一级水电站典型操作票.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《车口溪一级水电站典型操作票.docx》由会员分享,可在线阅读,更多相关《车口溪一级水电站典型操作票.docx(4页珍藏版)》请在第壹文秘上搜索。

1、车口溪一级水电站典型操作票一、编制说明1、 典型操作票仅作拟票时参考。2、 有关操作是根据重合闸装置停用时拟票。3、 #I主变倒间操作按线路运行状态拟票,若许车3702线改为冷备用,打“*”者步骤按注明要求拟票。4、 #I主变35KV压变及许车3702线压变不得单独停电检修,只有在井1主变和许乍3702线改为冷备用时才能进行。二、线路部分(一)35KV许车3702线由运行改为冷备用I、拉开#1主变35KV开关。2、检查#1主变35KV开关确已断开。3、拉开#1主变35KV开关CS6手动机构,并检查。4、拉出#1主变35KV开关至试验位置。5、合上/1主变35KV开关CS6手动机构,并检查。6、

2、拉开许车3702线线路闸刀,并检查。7、断开许车3702线线路压变低压开关,并检查。(二)35KV许车3702线由冷备用改为运行1、检查许车3702线确在冷备用。2、合上许车3702线线路压变低压开关,井检查。3、合上许车3702线线路闸刀,并检查。5、推入#1主变35KV开关至工作位置。6、合上#1主变35KV开关CS6手动机构,并检查。7、合上#1主变35KV开关8、检查#1主变35KV开关确已合上。(三)35KV许车3702线由冷备用改为线路检修1、检查许车3702线确已冷备用。2、在许车3702线线路闸刀线路侧验电,确认已无电。3、在许车3702线线路闸刀线路侧挂#1接地线,先接接地地

3、端,并检查。4、在许车3702线线路闸刀线路侧放电,后接导体端,并检查。(四)35KV许车3702线由线路检修改为冷备用1、拆除许车3702线线路闸刀线路侧#1接地线的导体端。2、拆除许车3702线线路闸刀线路侧#1接地线的接地端。三、主变部分(一)#1主变由运行改为冷备用* 1、拉开#1主变35KV开关。* 2、检查#1主变35KV开关确已断开。* 3、拉开#1主变35KV开关CS6手动机构,并检查。* 4、拉出#1主变35KV开关至试验位置。* 5、合上#1主变35KV开关CS6手动机构,并检查。6、验明6.3KV母线确无电压。8、拉开井1主变35KV压变闸刀,并检查。注:若许车3702线

4、在冷备用时,打者为已操作步骤,可只进行例行检查。(二)#1主变由冷备用改为运行1、检查井I主变确已冷备用。2、合上#1主变35KV压变闸刀,并检查。3、验明6.3KV母线确无电压。4、合上#1主变6.3KV母线闸刀,并检查。* 5、拉开#I主变35KV开关CS6手动机构,并检查。* 6、推入#1主变35KV开关至工作位置。* 7、合上#1主变35KV开关CS6手动机构,并检查。* 8、合上#1主变35KV开关。* 9、检查#I主变35KV开关确已合上。注:若许车3702线在冷备用时,打“*”者可不必拟票。(三)#1主变由冷备用改为检修1、检查#1主变确已冷备用。2、拆下#1主变35KV开关二次

5、接头。3、拉开#1主变35KV开关CS6手动机构,并检查。4,拉出#1主变35KV开关至检修位置。5、在#1主变35KV侧验电,确认已无电。6、在#1主变35KV侧挂#1接地线,先接接地端,并检查。8、在#1主变6.3KV侧验电,确认已无电。9、在#1主变6.3KV挂#2接地线,先接接地端,并检查。10、在#1主变6.3KV侧放电,后接导体端,并检查。(四)#1主变由检修改为冷备用1、拆除#1主变6.3KV侧#2接地线的导体端。2、拆除#1主变6.3KV侧#2接地线的接地端。3、拆除#1主变35KV侧#1接地线的导体端4、拆除#1主变35KV侧#1接地线的接地端.5、检查#1主变35KV开关CS6手动机构确已拉开。6、推入#1主变35KV开关至工作位置。7、合上#1主变35KV开关CS6手动机构,并检查。8、接上#1主变35KV开关二次接头,并检查。
