1、微弱信号检测技术实验三锁定放大器级联使用一、目的要求（I）了解锁定放大器级联使用时需要的条件：（2）测址锁定放大泯级联使用时的相位特性：（3）测鬓锁定放大器级联使用时的传输特性。二、基本原理锁定放大器可以用于检测周期信号的幅度，具有强大的抑制噪声能力，并能够通过延长枳分时间常数的办法压缩等效噪声带宽，提升抑制噪声的能力。然而，由丁被检测信号在被与参考信号同频的交潦信号调制之前不一定是直潦信号，而是可能分布在一定的频率范围内，无限制的延长积分时间常数将会造成对检测结果的失真。因此，当锁定放大器的等效噪声带宽不足够窄时,需要通过两级锁定放大器级联的方式来实现进一步抑制噪声。经典的锁定放大器使用相关

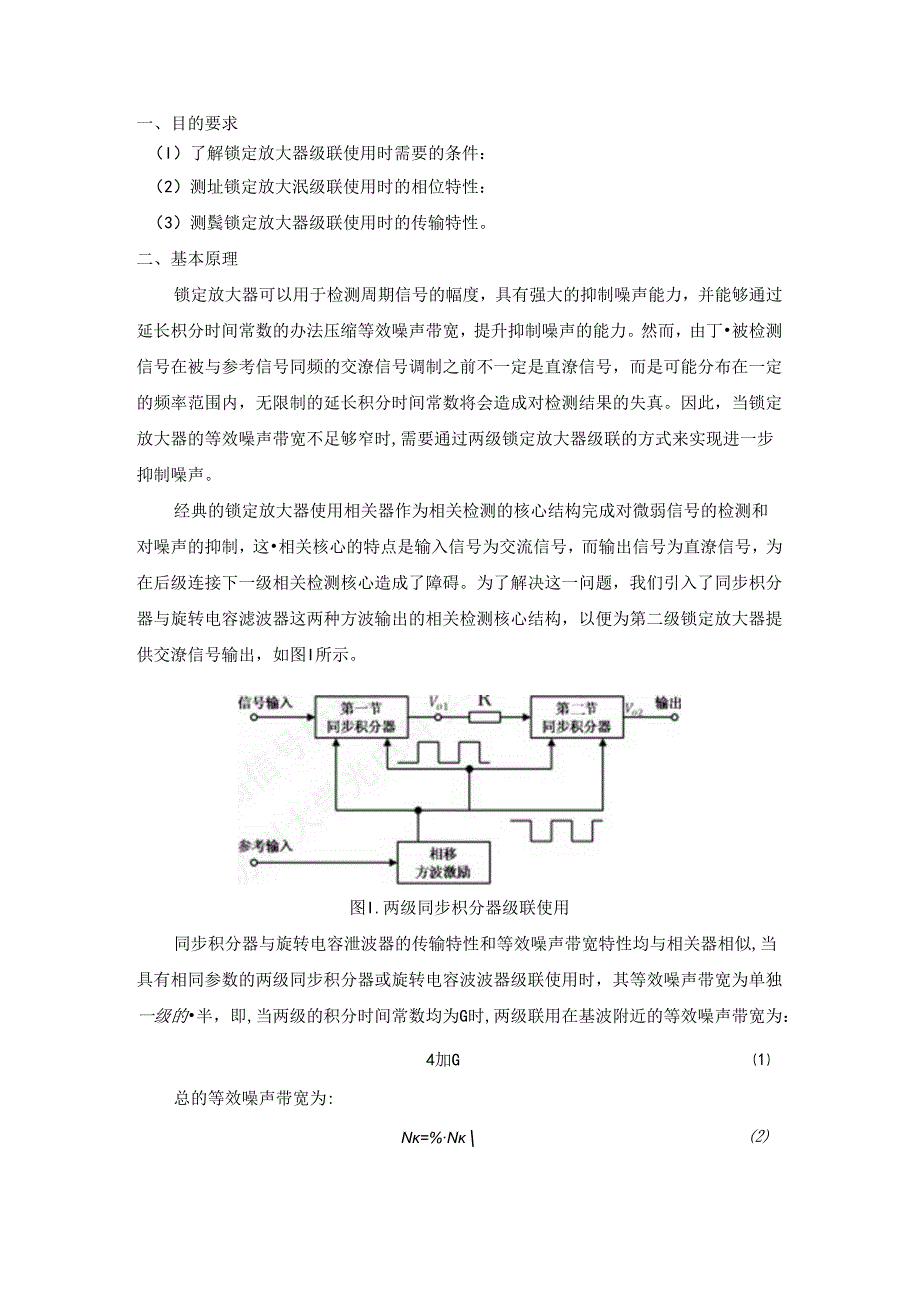

2、器作为相关检测的核心结构完成对微弱信号的检测和对噪声的抑制，这相关核心的特点是输入信号为交流信号，而输出信号为直潦信号，为在后级连接下一级相关检测核心造成了障碍。为了解决这一问题，我们引入了同步枳分器与旋转电容滤波器这两种方波输出的相关检测核心结构，以便为第二级锁定放大器提供交潦信号输出，如图I所示。图I.两级同步枳分器级联使用同步积分器与旋转电容泄波器的传输特性和等效噪声带宽特性均与相关器相似,当具有相同参数的两级同步积分器或旋转电容波波器级联使用时，其等效噪声带宽为单独一级的半，即,当两级的积分时间常数均为G时,两级联用在基波附近的等效噪声带宽为：4加G总的等效噪声带宽为:N=%N当锁定放
3、大器级联使用时，除最后一级外，不可以使用相关器“三、实验步与内容1 .同步积分器或旋传电容漉波器仿真。直接利用实验一所编写的相关器程序，以相关器辘出乘以参考信号作为同步积分涔或旋转电容注波解的输出。思考如下问题：这样直接相乘得到的结果，与同步积分器或者旋转电容漉波器的其实输出是否相符？如果与其中一个或两个不相符，为什么？不相符；_直接相乘是数学代数运算得到的结果，而同步枳分器得到的是积分后的结果，二者之间有一个根号倍的关系。2 .旋转电容泄波器对噪声分量的输出测地.设置合理的参数，测量并记录输入信号频率在%,2fi范围内的输出波形和幅度,须率间隔取0.2%。将参数和输出波形记入表1.输出波形取
4、64,84范围内的波形。表1.提转电容滤波器对噪声分量的输出波形G-100Tc=0.1频率输出波形怆出幡度=1.2i?f-1.2i0062O$400680.70.720740.7607808附可（秒）0.0579140.039931时向1秒）(Q)倒向V91=S0OO府）回向808Z09Z00UOZO890990对059090BDS1.OO-100SOOO-05000100SWOZOO3 .旋转电容滤波器相位响应特性测员设置合理的参数，设被测信号频率与参考信号频率相等，在0,2兀范围内设置合理的相位间隔，绘制旋转电容滤波器的相位响应曲线，并粘贴入如卜.绘图框中：旋转电容滤波器相位响应特性曲线4
