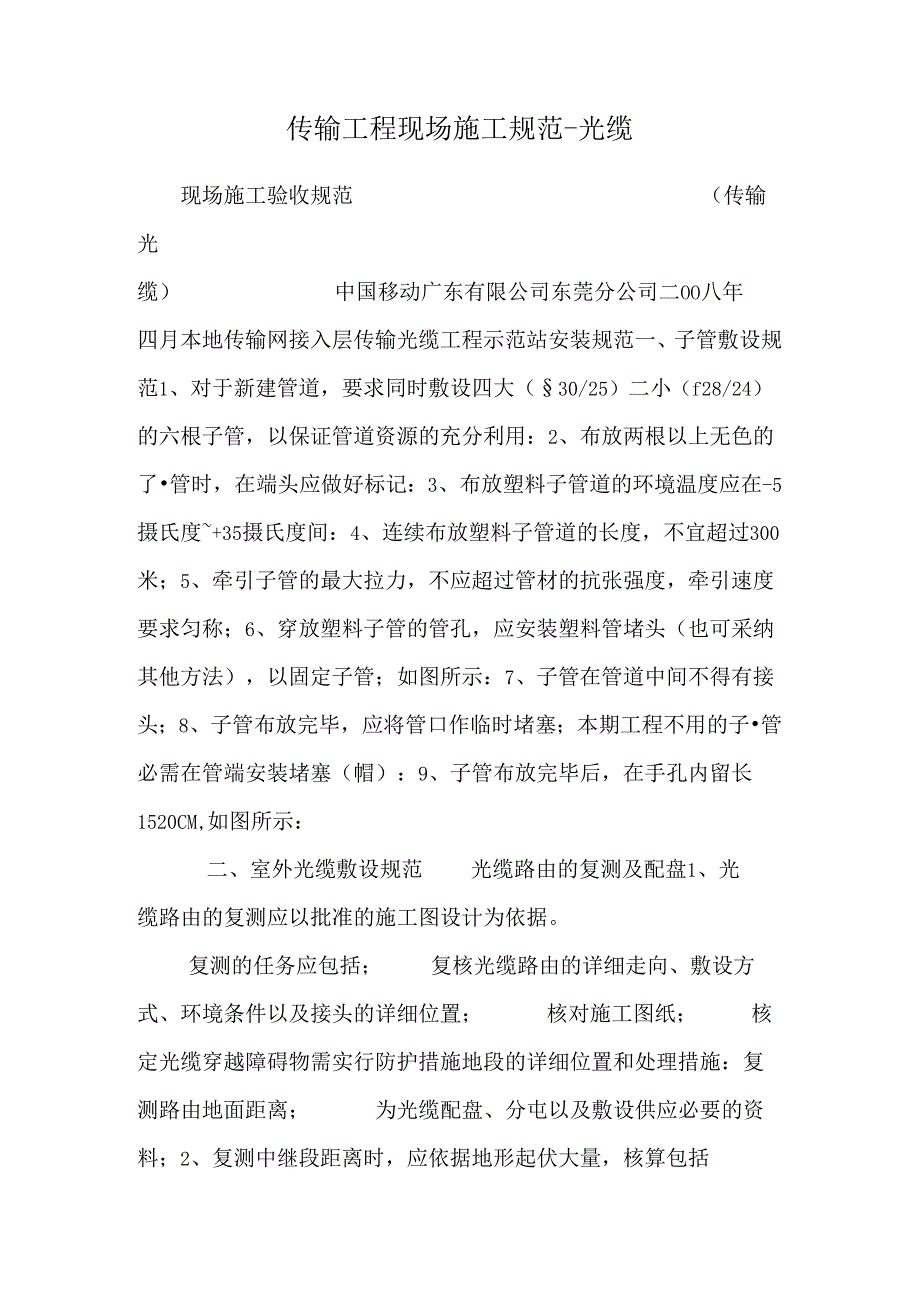

1、传输工程现场施工规范-光缆现场施工验收规范（传输光缆）中国移动广东有限公司东莞分公司二OO八年四月本地传输网接入层传输光缆工程示范站安装规范一、子管敷设规范1、对于新建管道，要求同时敷设四大（30/25）二小（f28/24）的六根子管，以保证管道资源的充分利用：2、布放两根以上无色的了管时，在端头应做好标记：3、布放塑料子管道的环境温度应在-5摄氏度+35摄氏度间：4、连续布放塑料子管道的长度，不宜超过300米；5、牵引子管的最大拉力，不应超过管材的抗张强度，牵引速度要求匀称；6、穿放塑料子管的管孔，应安装塑料管堵头（也可采纳其他方法），以固定子管；如图所示：7、子管在管道中间不得有接头；8、

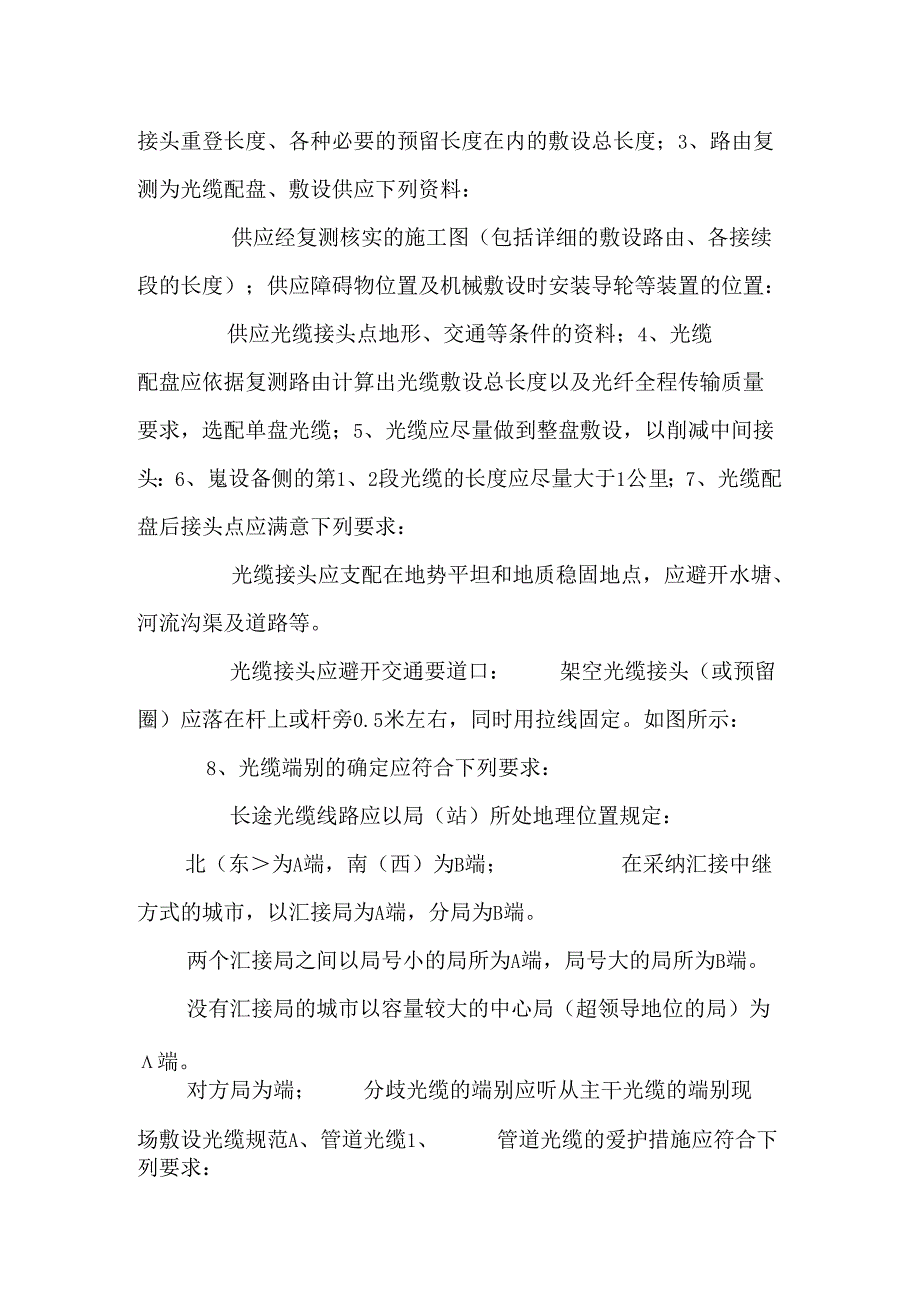

2、子管布放完毕，应将管口作临时堵塞；本期工程不用的子管必需在管端安装堵塞（帽）：9、子管布放完毕后，在手孔内留长1520CM,如图所示：二、室外光缆敷设规范光缆路由的复测及配盘1、光缆路由的复测应以批准的施工图设计为依据。复测的任务应包括；复核光缆路由的详细走向、敷设方式、环境条件以及接头的详细位置；核对施工图纸；核定光缆穿越障碍物需实行防护措施地段的详细位置和处理措施：复测路由地面距离；为光缆配盘、分屯以及敷设供应必要的资料；2、复测中继段距离时，应依据地形起伏大量，核算包括接头重登长度、各种必要的预留长度在内的敷设总长度；3、路由复测为光缆配盘、敷设供应下列资料：供应经复测核实的施工图（包括
3、详细的敷设路由、各接续段的长度）；供应障碍物位置及机械敷设时安装导轮等装置的位置：供应光缆接头点地形、交通等条件的资料；4、光缆配盘应依据复测路由计算出光缆敷设总长度以及光纤全程传输质量要求，选配单盘光缆；5、光缆应尽量做到整盘敷设，以削减中间接头：6、嵬设备侧的第1、2段光缆的长度应尽量大于1公里；7、光缆配盘后接头点应满意下列要求：光缆接头应支配在地势平坦和地质稳固地点，应避开水塘、河流沟渠及道路等。光缆接头应避开交通要道口：架空光缆接头（或预留圈）应落在杆上或杆旁0.5米左右，同时用拉线固定。如图所示：8、光缆端别的确定应符合下列要求：长途光缆线路应以局（站）所处地理位置规定：北（东为A

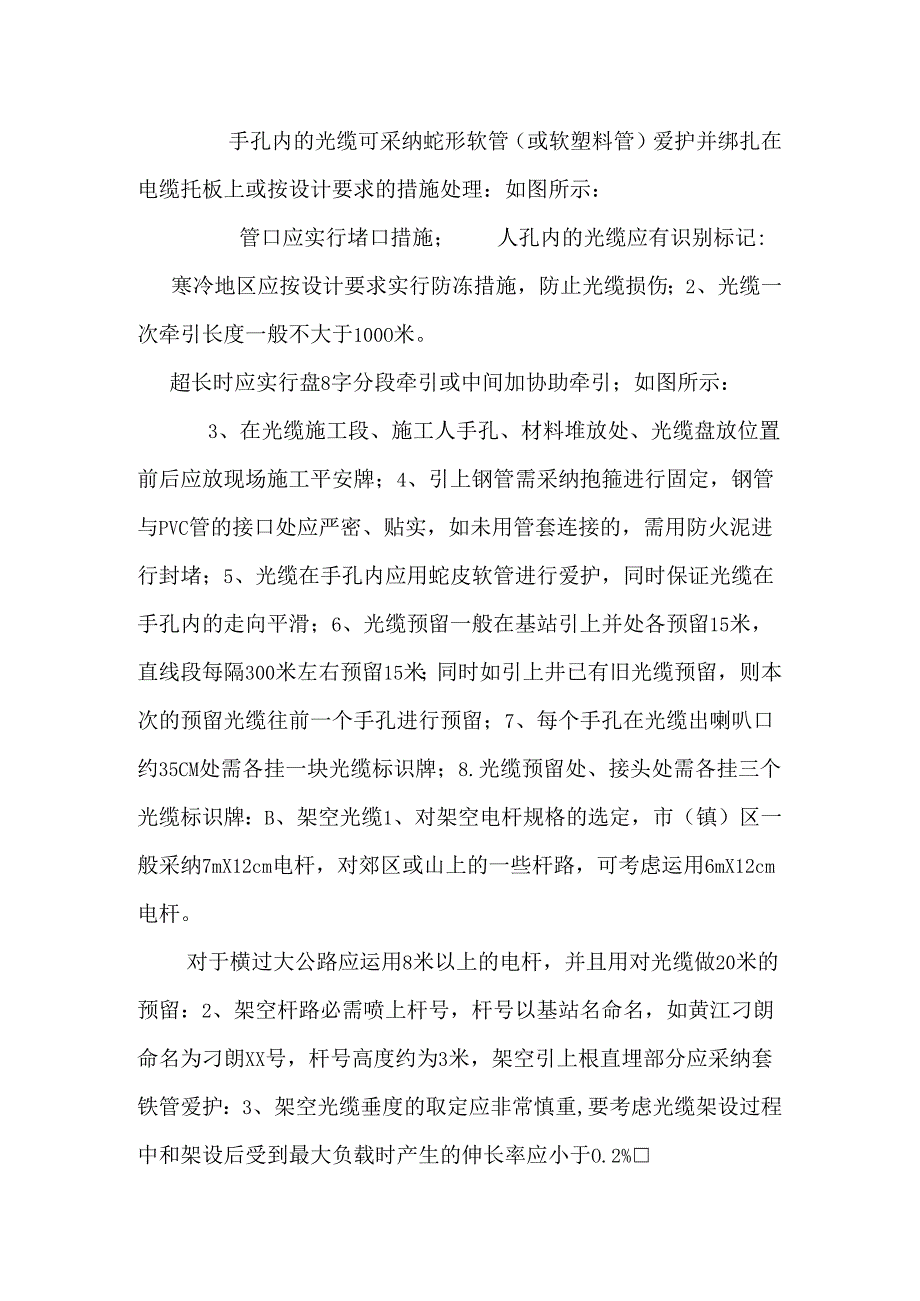

4、端，南（西）为B端；在采纳汇接中继方式的城市，以汇接局为A端，分局为B端。两个汇接局之间以局号小的局所为A端，局号大的局所为B端。没有汇接局的城市以容量较大的中心局（超领导地位的局）为端。对方局为端；分歧光缆的端别应听从主干光缆的端别现场敷设光缆规范A、管道光缆1、管道光缆的爱护措施应符合下列要求：手孔内的光缆可采纳蛇形软管（或软塑料管）爱护并绑扎在电缆托板上或按设计要求的措施处理：如图所示：管口应实行堵口措施；人孔内的光缆应有识别标记:寒冷地区应按设计要求实行防冻措施，防止光缆损伤；2、光缆一次牵引长度一般不大于100O米。超长时应实行盘8字分段牵引或中间加协助牵引；如图所示：3、在光缆施工
5、段、施工人手孔、材料堆放处、光缆盘放位置前后应放现场施工平安牌；4、引上钢管需采纳抱箍进行固定，钢管与PVC管的接口处应严密、贴实，如未用管套连接的，需用防火泥进行封堵；5、光缆在手孔内应用蛇皮软管进行爱护，同时保证光缆在手孔内的走向平滑；6、光缆预留一般在基站引上并处各预留15米，直线段每隔300米左右预留15米；同时如引上井已有旧光缆预留，则本次的预留光缆往前一个手孔进行预留；7、每个手孔在光缆出喇叭口约35CM处需各挂一块光缆标识牌；8.光缆预留处、接头处需各挂三个光缆标识牌：B、架空光缆1、对架空电杆规格的选定，市（镇）区一般采纳7mX12cm电杆，对郊区或山上的一些杆路，可考虑运用6
6、mX12cm电杆。对于横过大公路应运用8米以上的电杆，并且用对光缆做20米的预留：2、架空杆路必需喷上杆号，杆号以基站名命名，如黄江刁朗命名为刁朗XX号，杆号高度约为3米，架空引上根直埋部分应采纳套铁管爱护：3、架空光缆垂度的取定应非常慎重,要考虑光缆架设过程中和架设后受到最大负载时产生的伸长率应小于O.2%工程中应依据光缆结构及架挂方式计第架空光缆垂度，并应核算光缆伸长率，使取定的光缆垂度能保证光缆的伸长率不超过规定值：4、架设后受到最大负载时产生的伸长率应小于0.2%。工程中应依据光缆结构及架挂方式计算架空光缆垂度，并应核算光缆伸长率，使取定的光缆垂度能保证光缆的伸长率不超过规定值：5、杆
7、路吊线应采纳抱箍方式，每根电杆的光缆作小于1米的预留，而直线距离每400米杆应作一处15米的预留，并且架空光缆应在杆路的同一侧，转角应当在外侧：6、吊挂式架空光缆布放应统一调整，光缆挂钩的卡挂间距为50厘米，允许偏差应不大于正负3厘米，挂钩距点杆距离25CM2CMo挂钩方向应一样，挂钩托板齐全；7、架空光缆防强电、防雷措施应符合设计规定。吊挂式架空光缆与电力线交越时，应采纳专用的电力管爱护。光缆与树木接触部位，应用胶管或蛇形管爱护；8、架空光缆的接头盒宜固定在电杆上，并用扎线绑扎固定，电杆穿眼钉应垂宜杆路方向。9、直线段每隔4档杆应用风暴拉线固定，如在较繁华地带,拉线应采纳子管爱护并喷上红白相
8、间的红漆作明显警示标记：并且在杆顶装有避雷线，避雷线用4.OMM的钢线与拉线相连，并应伸出杆顶10-15CM：10、避开架空光缆干脆与电力线接触，在与电力线相交的地方，需用专用电力管进行爱护；11、架空光缆每根杆需挂一块光缆标识牌，墙壁光缆每个转弯转角处、直线段不超过50米处需挂一块光缆标识牌：同时为保证光缆的平安，对每个架空路口（较重要或行人车辆较多处）需拄光缆警示牌：三、室内光缆敷设及设备安装规范1、局内光缆一般从局前手孔经走线架敷设至光端机。由于路由困难，宜采纳人工布放方式。布放时上下楼道及每个拐弯处应设专人，按统一指挥牵引，牵引中保持光缆呈松弛状态，严禁出现打小圈和死弯；2、局内光缆应
9、作标记，以便识别，每个转弯转角处需挂光缆标识牌；3、光缆成端完成后，应做临时标签；4、室外光缆进局必需作有滴水弯，光缆在进线室内应选择平安的位置，当处于易受外界损伤的位置时，应实行爱护措施，如图：5、光缆经由走线架、拐弯点（前、后）应予绑扎.上下走道或爬墙的绑扎部位，应垫胶管，避开光缆受测压；6、局内光缆需依据设计要求全程采纳3M阻燃胶带进行爱护；7、按规定预留在端机侧的光缆，可以留在光端机室或电缆进线室。有特别要求预留的光缆，应按设计要求留足：8、在端机室内的光缆终端接头安装位置应稳定平安远离热源，自光缆终端接头引出的尾巴光缆或单芯光缆所带的连接器，应按设计要求插入光配线架（安排盘）。短暂不
10、插入光配线架（安排盘）的连接器应盖上塑料帽：9、光纤在机架内的盘绕应大于规定的曲率半径；10、金属加强芯、屏蔽线（铝护层）以及金属铠装层，应按设计要求方式作接地或终结：11、光纤应在盘纤盘内标明方向和序号，并且要附有清楚的端子图：四、光缆接续与接头盒安装1、光缆接续的内容应包括:光纤接续、铜导线、铝护层、加强芯的连接，接头损耗的测量，接头套管（盒）的封装以及接头爱护的安装：2、光缆接续应符合以下规定：光缆接续前应核对光缆程式、接头位置并依据接头预留长度的要求留足光缆：光缆接续前应检查两段光缆的光纤质量合格后方可进行接续：光缆接续必需仔细执行操作工艺的要求；光纤接续的环境必需整齐，应在工程车内或
11、有遮盖物的环境中操作，尽量避开在露天作业：光缆各边接续部位及工具、材料应保持清洁，确保接续质量和密封效果；光纤接续严禁用刀片去除一次涂层或用火焰法制备端面；对填义型光缆，接续时应采纳专用清洁剂去除填充物，禁止用汽油清洁：应依据接头套管的工艺尺寸要求开剥光缆外护层，不得损伤光纤；光缆接续应连续作业，以确保接续质量，当口的确无法完成的光缆接头应实行措施，不得让光缆受潮：光缆接头的平均损耗应达到设计文件的规定：3、光纤的接续应按设计要求一般用熔接法，也可用粘接法，其并应达到下列要求：无论选用哪种连接方法，为降低连接损耗，光纤接续的全部过程应实行质量监视，可参照附录三的方法；接续中每道工序完成后应测量
12、接头损耗，可参照附录三的方法：采纳熔接法时，光光熔接完成并测试合格后应马上做增加爱护措施。增加爱护方法可采纳热可缩管法、套管法和V型槽法；4、光纤全部连接完成后，应按下列要求将余长光纤收容盘放：依据光缆接头套管（盒）的不同结构，按工艺要求将余纤盘在骨架上。盘绕方向应一样；光纤盘绕弯曲半径应大于厂家规定的曲率半径，接头部位应平直不受力；光纤盘留后，应用海绵等缓冲材料压住光纤形成爱护套，移入接头套管：5、加强芯的连接应符合下列要求：将光缆的加强芯按须要长度截断并按工艺要求进行连接。金属套管的压接应坚固、压点应匀称，压完后套管应平直。金属套管外应采纳热可缩管或塑料套管爱护；6、接头两侧综合护套铝护层
13、的连通应按设计要求处理。铝护层的连（引）线可参照以下做法：用电缆刀在铝护层上开口处沿光缆轴向开一2.5厘米纵口，再拐90度弯开1厘米长，呈1.状，然后将连接线端头卡子与铝护层夹住并压接，再用PVC胶带固定。7、 光缆接头套管（盒）的封装，应符合下列要求:接头套管的封装按工艺要求进行；接头套管内应放入袋装防潮剂和接头责任卡：若采纳热可缩套管时.，加热应匀称,必需由中间向两端进行，热缩完毕原地冷却后才能搬动：热缩后要求外形美观，无烧焦等不良状况；封装完毕，应测试检查接头损耗并做记录，须要做地线引出的就检查是否符合设计要求。8、 管道光缆接头的安装方式，宜挂在人孔壁上或置于电缆托板间，如下图所示，并应符合下列要求：尽量安装在人孔孔内较高位置，避开雨季时人孔中积水浸泡：安装位置不应影响人孔中其他光缆、电缆接头的安放；预留光缆应有固定爱护措施，如图：
