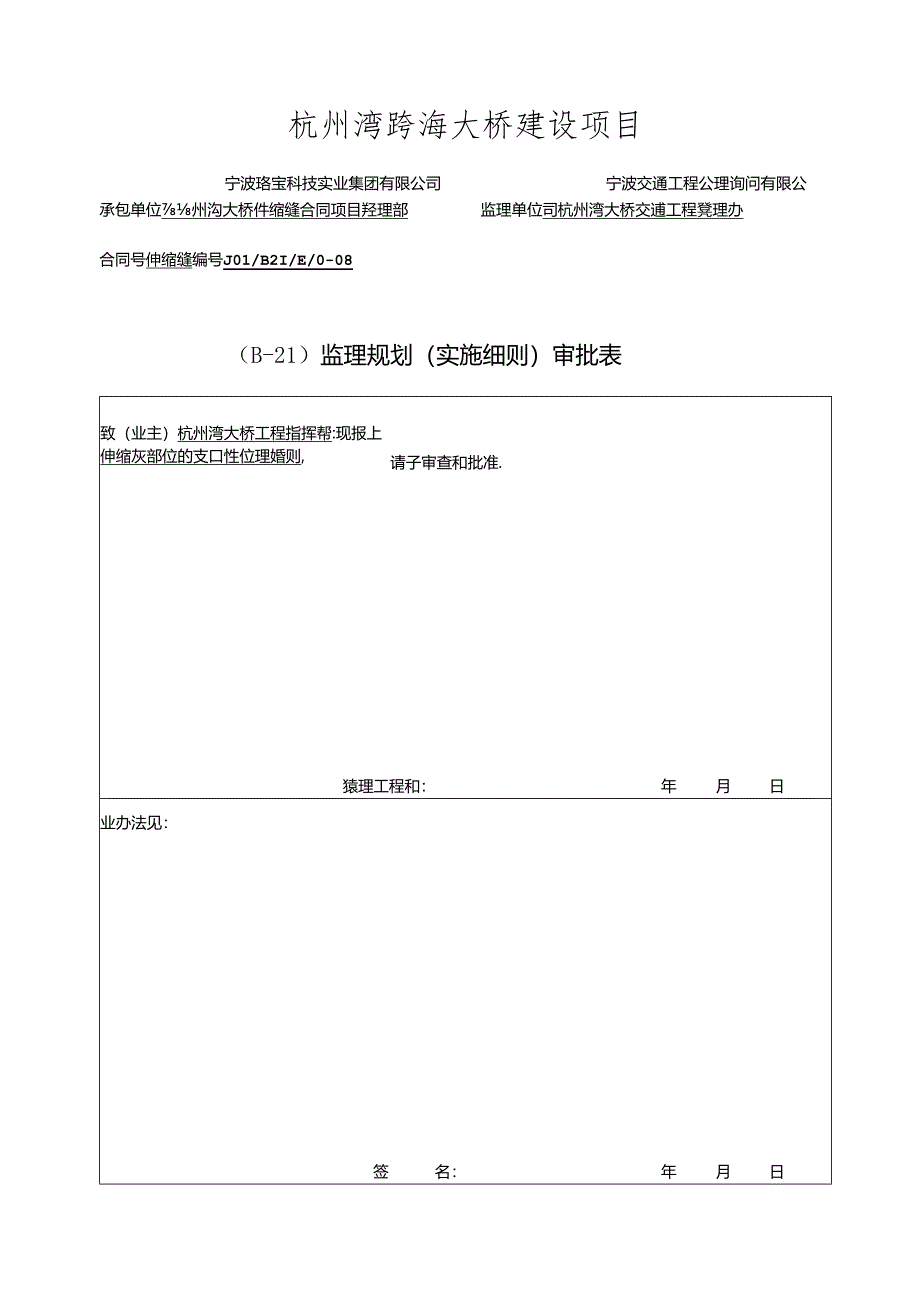

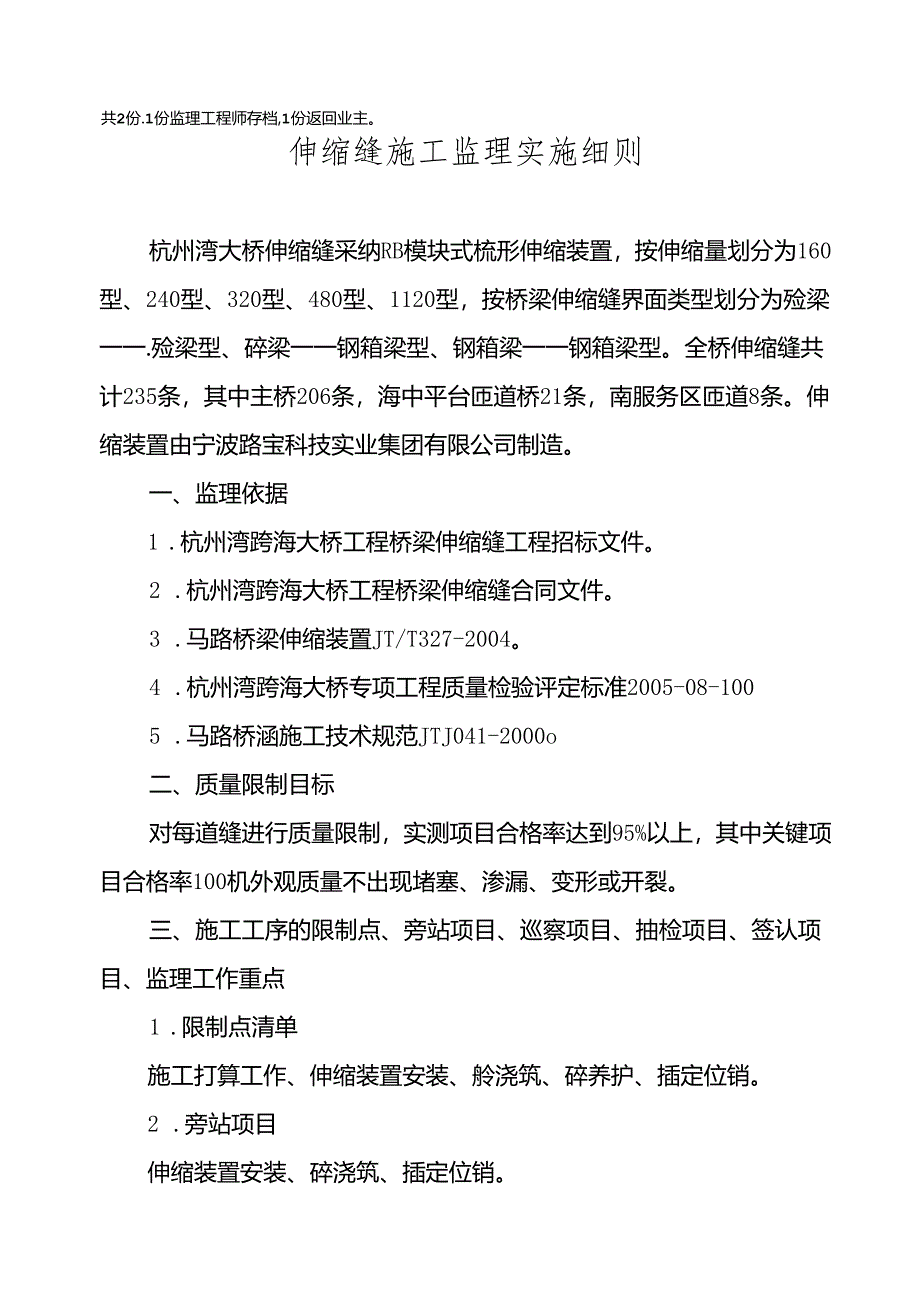

1、杭州湾跨海大桥建设项目宁波珞宝科技实业集团有限公司宁波交通工程公理询问有限公承包单位州沟大桥件缩缝合同项目羟理部监理单位司杭州湾大桥交逋工程凳理办合同号伸缩缝编号J01/B2I/E/0-08（B-21）监理规划（实施细则）审批表致（业主）杭州湾大桥工程指挥帮:现报上伸缩灰部位的支口性位理婚则,请子审查和批准.猿理工程和：年月日业办法见：签名：年月日共2份.1份监理工程师存档,1份返回业主。伸缩缝施工监理实施细则杭州湾大桥伸缩缝采纳RB模块式梳形伸缩装置，按伸缩量划分为160型、240型、320型、480型、1120型，按桥梁伸缩缝界面类型划分为殓梁一一.殓梁型、碎梁一一钢箱梁型、钢箱梁一一钢箱
2、梁型。全桥伸缩缝共计235条，其中主桥206条，海中平台匝道桥21条，南服务区匝道8条。伸缩装置由宁波路宝科技实业集团有限公司制造。一、监理依据1 .杭州湾跨海大桥工程桥梁伸缩缝工程招标文件。2 .杭州湾跨海大桥工程桥梁伸缩缝合同文件。3 .马路桥梁伸缩装置JT/T327-2004。4 .杭州湾跨海大桥专项工程质量检验评定标准2005-08-1005 .马路桥涵施工技术规范JTJ041-2000o二、质量限制目标对每道缝进行质量限制，实测项目合格率达到95%以上，其中关键项目合格率100机外观质量不出现堵塞、渗漏、变形或开裂。三、施工工序的限制点、旁站项目、巡察项目、抽检项目、签认项目、监理工

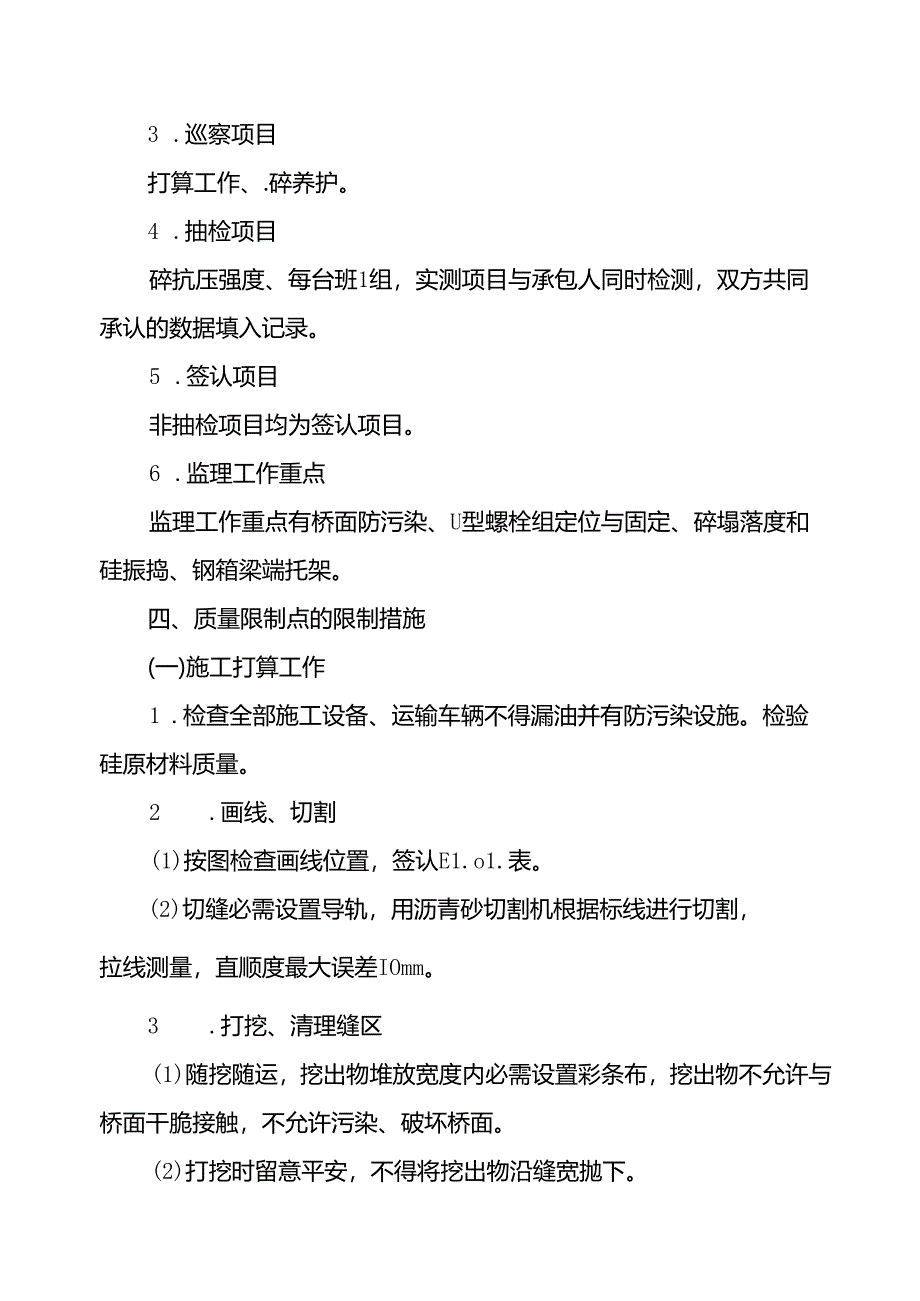

3、作重点1 .限制点清单施工打算工作、伸缩装置安装、舲浇筑、碎养护、插定位销。2 .旁站项目伸缩装置安装、碎浇筑、插定位销。3 .巡察项目打算工作、.碎养护。4 .抽检项目碎抗压强度、每台班1组，实测项目与承包人同时检测，双方共同承认的数据填入记录。5 .签认项目非抽检项目均为签认项目。6 .监理工作重点监理工作重点有桥面防污染、U型螺栓组定位与固定、碎塌落度和硅振捣、钢箱梁端托架。四、质量限制点的限制措施(一)施工打算工作1 .检查全部施工设备、运输车辆不得漏油并有防污染设施。检验硅原材料质量。2 .画线、切割(1)按图检查画线位置，签认E1.o1.表。(2)切缝必需设置导轨，用沥青砂切割机根
4、据标线进行切割，拉线测量，直顺度最大误差IOmm。3 .打挖、清理缝区(1)随挖随运，挖出物堆放宽度内必需设置彩条布，挖出物不允许与桥面干脆接触，不允许污染、破坏桥面。(2)打挖时留意平安，不得将挖出物沿缝宽抛下。(3)杂物清理干净。4 .老碎面凿毛凿毛率为100乐即不允许老龄有光面，凿毛时留意不要破坏外露面边线。5 .硅箱梁及钢箱梁局部处理(1)处理方案必需以承包人申报表形式报监理工程师批准，否则不允许处理。(2)舲箱梁顶板及横向钢筋爱护层4cm,4cm以下有横向预应力钢束塑料水纹管，处理深度超过4cm时，要查阅箱梁设计图，核实管道位置，不允许凿坏管道，更不允许触碰钢绞线。(3)留意不要破损
5、硅外露面的边线。(4)伸缩缝安装所实行的其它施工措施，只要与碎箱梁、钢箱梁有关均应报监理工程师批准。6 .对进场的伸缩装置按设计图纸的要求进行检验。7 .对模板结构、安装、拆除方案进行审查(1)模板结构要考虑伸缩缝处相邻梁体因温度改变而引越的距离改变。(2)模板结构必需考虑如何拆除，拆除后如何进行防腐涂装。(3)按杭州湾大桥规定，碎表面(钢筋爱护层范围内)不得有钢筋露头，模板的固定必需满意这一要求。(二)灶箱梁一一硅箱梁伸缩装置安装1 .1.型螺栓组的平面、高程定位及固定U型螺栓组的定位及固定，是伸缩缝施工的关键环节，事关伸缩装置运用寿命，必需严格限制，全过程旁站，按设计图纸和实测项目严格检查
6、验收。检查项目：(1)平面位置：满意设计缝宽(考虑安装气温，对设计值修整),螺栓组固定时的时间区段及温度符合设计要求。(2)高程：按与桥面允许高差2mm进行限制。(3)直顺度：拉线限制，误差按螺栓、螺孔配套公差进行限制。(4)焊缝长度、厚度(每个U型螺栓不少于2根钢筋与锚固筋焊接)(5)固定是否坚固。2 .伸缩装置组装件的安装按设计图纸检查组装件是否齐全、位置是否精确、安装是否坚固。3 .硅浇筑(1)模板检查检查模板结构，要保证外露面顺直、平整。顶面高程与设计高程误差2mm。(2)缝区检查无杂物。(3)防污染检查缝区两侧2m范围清扫干净并覆盖防止污染。(4)热期舲要限制在日气温较低时浇筑。(5
7、)检查洒水潮湿舲表面状况。(6)检查下支座及调平，检查拌和站打算工作，确认无误签发建浇筑通知单。(7)硅浇筑全过程旁站检查项目：碎入模温度、塌落度、振捣密实状况、在拌和站制试件并养生、硅表面平整度、梳形板两侧殓拉毛状况。(8)按设计图纸检查板形板的安装状况，跨缝板之间要平整，装置上表面平整度3m直尺测量最大允许误差3mm,梳形板两侧硅要与路面及梳形板接平。4 .硅养护检查覆盖洒水养生状况，养生7天。5 .插定位销检查定位销插入状况和环氧树脂灌入状况，销子要坚固，环氧树脂要充溢。(三)碎箱梁一一钢箱梁伸缩装置安装1 .硅箱梁一侧的伸缩装置安装同(二)。2 .钢箱梁一侧伸缩装置安装(1)按设计图纸
8、检查钢箱梁端托架安装位置、高程、顶面平整度、焊缝质量(长度、厚度、焊缝类型、焊接工艺、无破损检测焊缝质量状况)。(2)按设计图纸检查U形螺栓组的平面位置、高程、直顺度、固定是否坚固。(3)检查组装件安装是否齐全，是否坚固。(四)钢箱梁一一钢箱梁伸缩装置安装(1)按设计图纸检查钢箱梁端托架安装位置、高程、顶面平整度、焊缝质量(长度、厚度、焊缝类型、焊接工艺、无破损。检测焊缝质量状况)。(2)按设计图纸检查U形螺栓组的平面位置、高程、直顺度、固定是否坚固。(3)按施工工艺检查固定梳齿板、多向变位较、导水结构、轴转跨缝板、定位销的安装状况。(五)防腐1 .新浇舲表面浸溃异丁烯三氧基硅烷，浸渍深度不小
9、于2mm。2 .钢箱梁托架安装完后，对钢箱梁破损的涂层进行防腐涂装。五、伸缩缝安装质量限制标准1 .基本要求(1)伸缩缝产品必需有合格证，并阅历收后才能安装。(2)伸缩缝必需锚固牢靠，不得松动，伸缩性能必需有效。(3)伸缩缝两侧混凝土的类型和强度必需符合设计要求。(4)大型伸缩与钢箱梁连接处的焊缝须经超声探伤检查，检查结果必需合格。(5)伸缩缝处不得积水。2 .实测项目一般伸缩缝安装实测项目项次检登项目视灾但或允许偏差检查方法和叛军1.M宽符合设计要求用尺量2处2与桥面高差(mu)2用尺量3处3纵坡()0.3水准仪测量锚固近凝土堵部4横向平卷度(rn3用3直尺测量大型伸缩缝安装实测项目项次检安
10、项目规定位或允许偏差检变方法和频率1安装总长度(mm)符合设计要求铜尺量2馥宽(mm)符合设计要求用尺量2-3处3与桥面高差(mm)2用尺量3-5处4纵坡()0.2水准仪测量锚固混及土靖部5横向平整度(mm)3用3m直尺测量注：缕宽应按安装时气温折算。3 .外观鉴定伸缩缝存在堵塞、渗漏、变形或开裂现象时，外观质量为不合格。六、监理工作程序梳型伸编施工理程序图（在箱梁一隹箱梁）监理工作施工程序械型伸缩餐施工丈理程序图（钢箱梁一钢箱梁）监理工作施工程序七、质量保证资料书目（一）分项工程质量保证资料书目（见下表）（二）照片管理1 .典型工艺过程照片跄梁一一舲梁、舲梁一一钢梁、钢梁一一钢梁三类典型工艺
11、照片。2 .监理人员工作照片。3 .硅浇筑前的隐藏工程照片（每缝一照）。分项工程质量保证资料书目工程名称桥面系和附属工程分项工程名称一般、大型伸缩崖安装序号表式号表式名称备注1A-13分项工程检验申请和中间交骏审批表每条2D7.8-11.般伸缩缝安蓑工程现场质量检跄报告单每条3D7.8-2大型伸缩缝安装现场质量检验报告单每条4E1.O1.施工放样现场记录表施工前报5E217伸缩殴安装现场施工记录6大型伸缩缝安装现场施工记录7伸缩缝成品质量检验报告单8大型伸缩缝成品康量检舲报告单9E201水泥碎（砂浆）浇筑申请表10E202水泥建（砂浆）配科通知单11E203水泥砂施工原始记录12E204结构物钢筋施工原始记录13试表水泥硅抗压强度试殷14E229混凝土构件养护记录附注1 .表式号前有“试表”的即为试验统一用表：2 .表式号有记号的，即为专业施工单位自务或为桥殊指定用表或自动打印记录；3 .其余漏号即为本资料供应的表式号。
