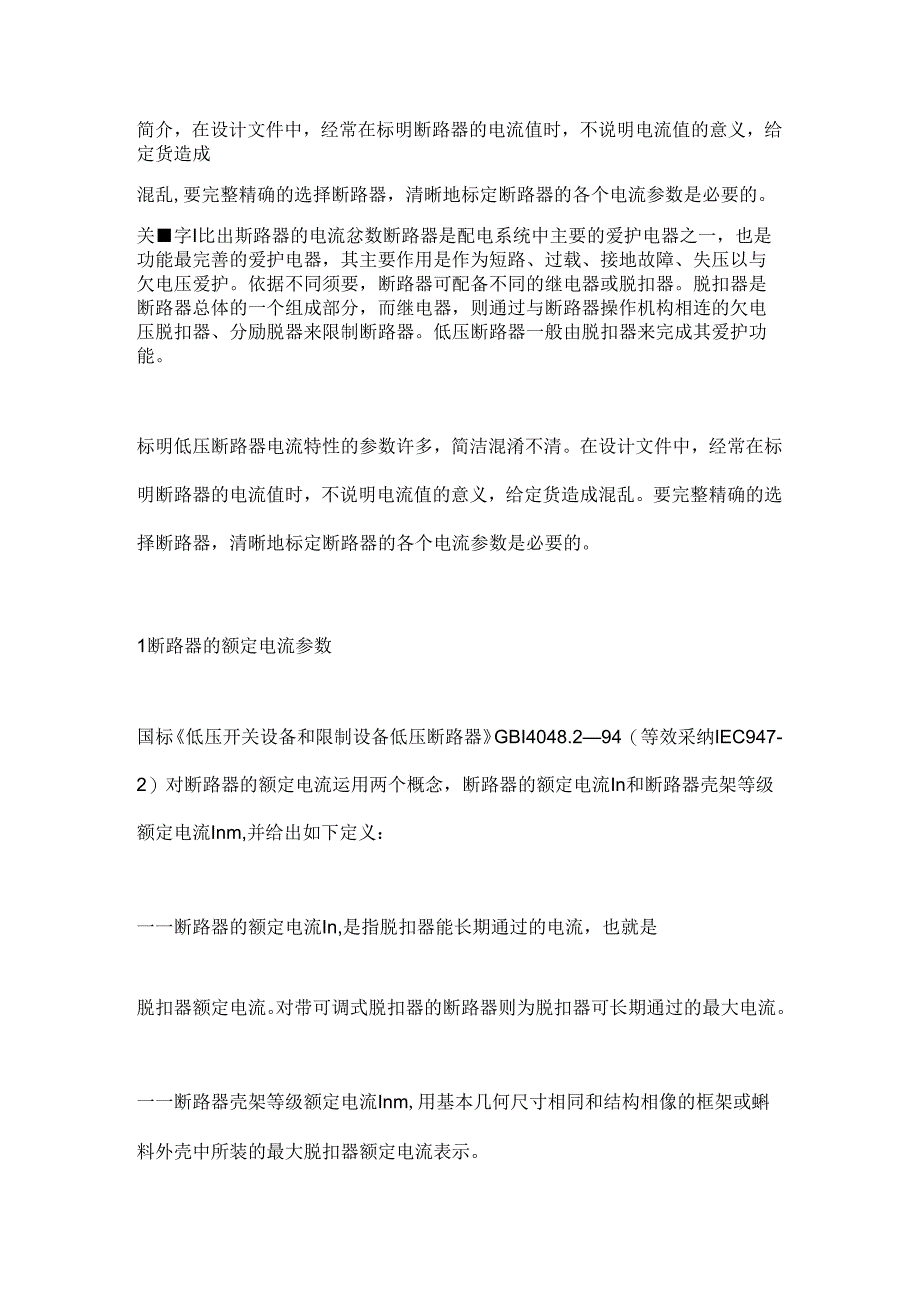

1、简介，在设计文件中，经常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱,要完整精确的选择断路器，清晰地标定断路器的各个电流参数是必要的。关字I比出斯路器的电流忿数断路器是配电系统中主要的爱护电器之一，也是功能最完善的爱护电器，其主要作用是作为短路、过载、接地故障、失压以与欠电压爱护。依据不同须要，断路器可配备不同的继电器或脱扣器。脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来限制断路器。低压断路器一般由脱扣器来完成其爱护功能。标明低压断路器电流特性的参数许多，简洁混淆不清。在设计文件中，经常在标明断路器的电流值时，不说明电流值的意义

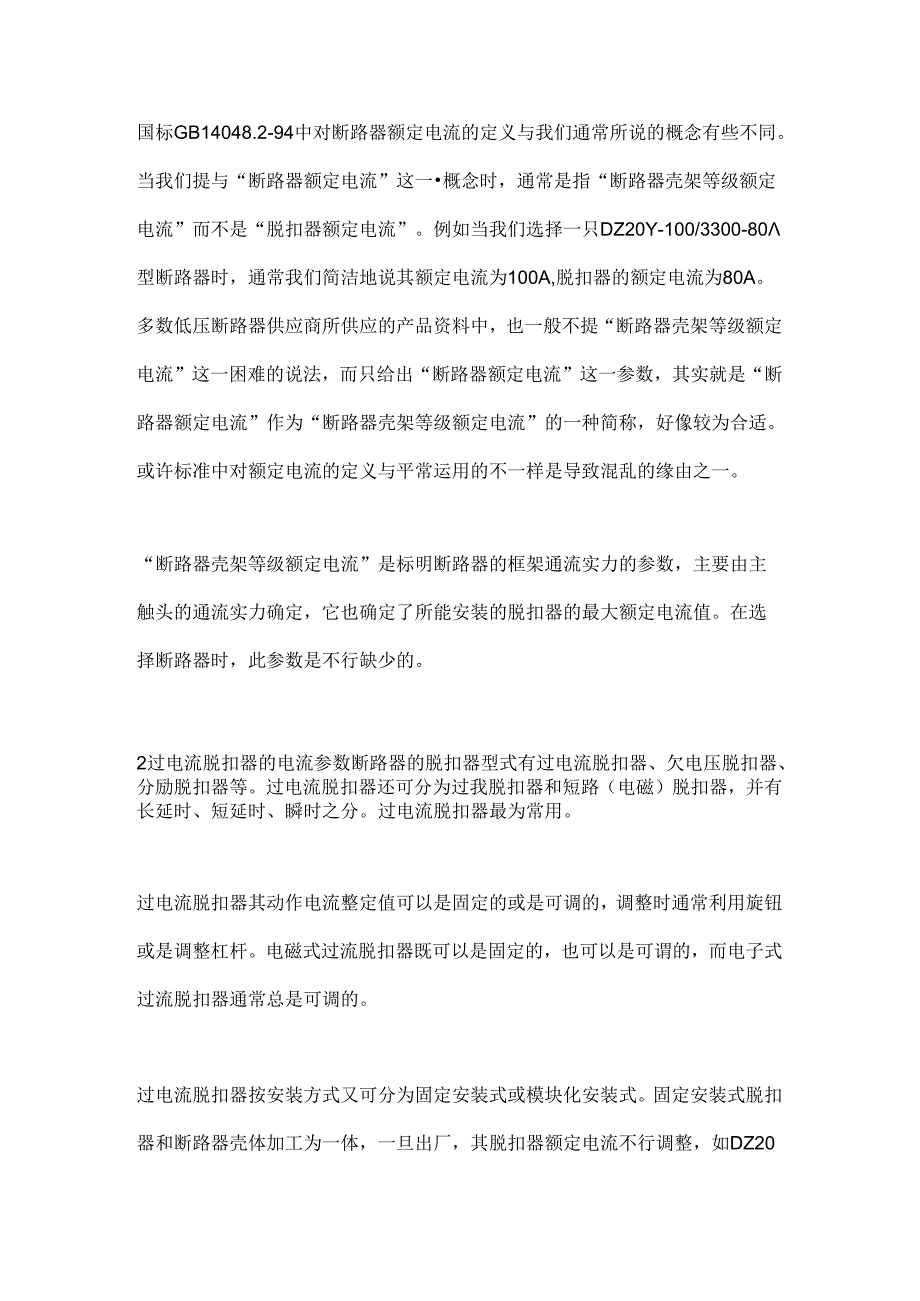

2、，给定货造成混乱。要完整精确的选择断路器，清晰地标定断路器的各个电流参数是必要的。1断路器的额定电流参数国标低压开关设备和限制设备低压断路器GBI4048.294（等效采纳IEC947-2）对断路器的额定电流运用两个概念，断路器的额定电流In和断路器壳架等级额定电流Inm,并给出如下定义：一一断路器的额定电流In,是指脱扣器能长期通过的电流，也就是脱扣器额定电流。对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。一一断路器壳架等级额定电流Inm,用基本几何尺寸相同和结构相像的框架或蝌料外壳中所装的最大脱扣器额定电流表示。国标GB14048.2-94中对断路器额定电流的定义与我们通常所说的
3、概念有些不同。当我们提与“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。例如当我们选择一只DZ20Y-100/3300-80型断路器时，通常我们简洁地说其额定电流为100A,脱扣器的额定电流为80A。多数低压断路器供应商所供应的产品资料中，也一般不提“断路器壳架等级额定电流”这一困难的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，好像较为合适。或许标准中对额定电流的定义与平常运用的不一样是导致混乱的缘由之一。“断路器壳架等级额定电流”是标明断路器的框架通流实力的参数，主要由主触头的通流实力
4、确定，它也确定了所能安装的脱扣器的最大额定电流值。在选择断路器时，此参数是不行缺少的。2过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。过电流脱扣器还可分为过我脱扣器和短路（电磁）脱扣器，并有长延时、短延时、瞬时之分。过电流脱扣器最为常用。过电流脱扣器其动作电流整定值可以是固定的或是可调的，调整时通常利用旋钮或是调整杠杆。电磁式过流脱扣器既可以是固定的，也可以是可谓的，而电子式过流脱扣器通常总是可调的。过电流脱扣器按安装方式又可分为固定安装式或模块化安装式。固定安装式脱扣器和断路器壳体加工为一体，一旦出厂，其脱扣器额定电流不行调整，如DZ20型：而模块化安装

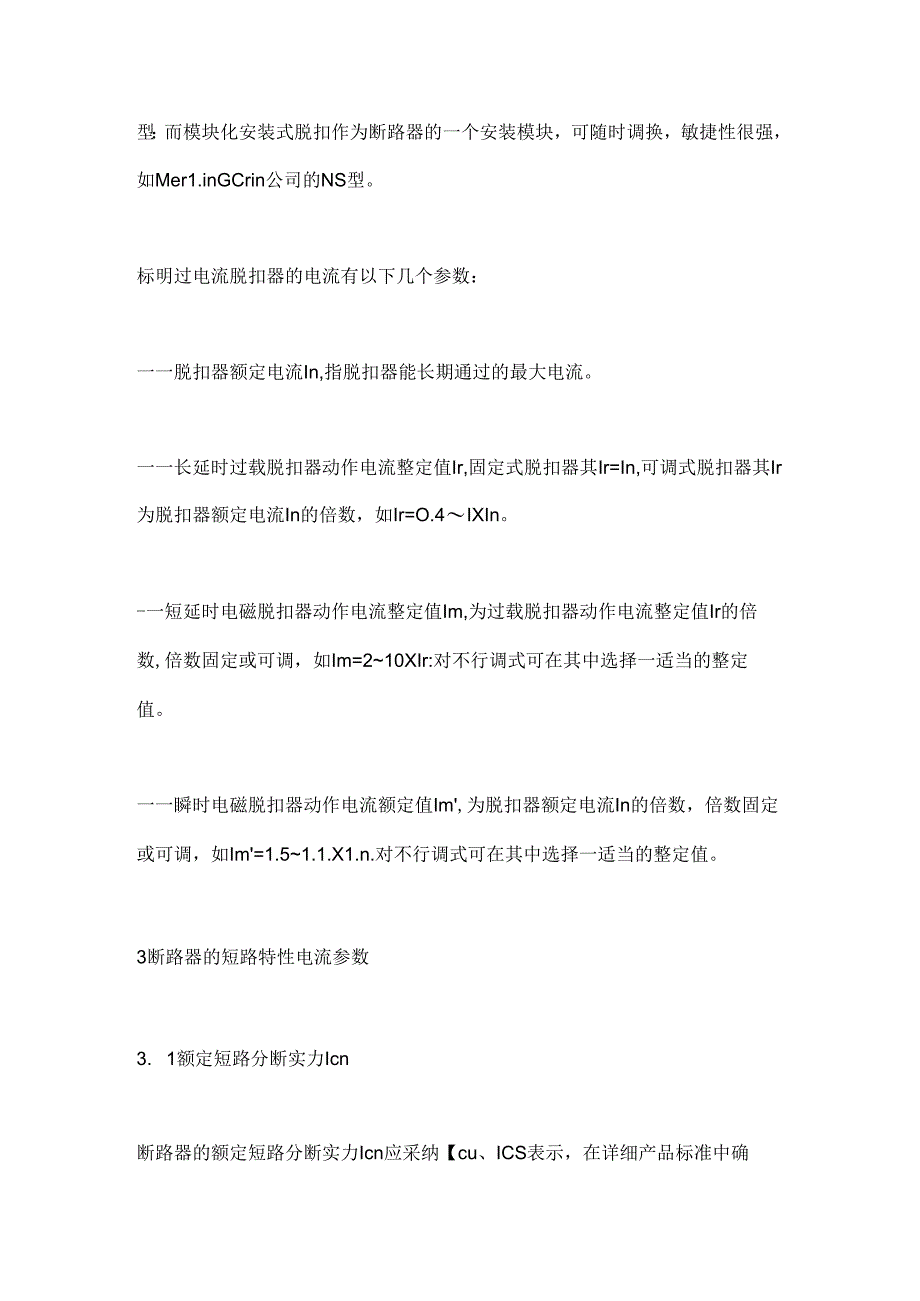

5、式脱扣作为断路器的一个安装模块，可随时调换，敏捷性很强，如Mer1.inGCrin公司的NS型。标明过电流脱扣器的电流有以下几个参数：一一脱扣器额定电流In,指脱扣器能长期通过的最大电流。一一长延时过载脱扣器动作电流整定值Ir,固定式脱扣器其Ir=In,可调式脱扣器其Ir为脱扣器额定电流In的倍数，如Ir=O.4IXIn。-一短延时电磁脱扣器动作电流整定值Im,为过载脱扣器动作电流整定值Ir的倍数,倍数固定或可调，如Im=210XIr:对不行调式可在其中选择一适当的整定值。一一瞬时电磁脱扣器动作电流额定值Im,为脱扣器额定电流In的倍数，倍数固定或可调，如Im=1.51.1.X1.n.对不行调
6、式可在其中选择一适当的整定值。3断路器的短路特性电流参数3. 1额定短路分断实力Icn断路器的额定短路分断实力Icn应采纳【cu、ICS表示，在详细产品标准中确定。3.2额定极限短路分断实力Icu额定极限短路分断实力ICU是断路器规定的试验电压与其它规定条件下的极限短路分断电流之值，它可以用预期短路电流表示。要按规定的试验程序。一tc。动作之后，不考虑断路器接着承载它的额定电流。一表示分断操作:C。一表示接通操作后紧接着分断操作：1一表示两个相继操作之间的时间间隔，一般不小于3mi11o3. 3额定运行短路分断实力ICS额定运行短路分断实力ICS是指断路器在规定的试验电压与其它规定条件下的一种
7、比额定极限短路分断电流小的分断电流值，Ics是ICU的一个百分数。在按规定的试验程序01COICO动作之后,断路器应有接着承载它的额定电流的实力。对于额定短路分断实力大于150OA的小型断路器，国标家用与类似场所用断路器GB1.O963（等效采纳IECB98）规定应进行额定极限短路分断实力ICU和额定运行短路分断实力Ics试验。当IeUW600OA时,Icu=Ics,故只需作Ics试验。所以标明短路分断实力为4500A、600OA的小型断路器，其ICU=ICS=ICn,故一般只提与其额定短路分断实力Icn值。3.4额定短时耐受电流ICW额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承
8、受的电流值。对于沟通，此电流值是预期短路电流的周期重量有效值，与额定短时耐受电流有关的时间至少为O.05so4标定断路器的电流参数断路器的短路电流参数Icu、cs、ICW在选定断路器时需考虑，断路器型号和壳架等级额定电流Inm选定后就已确定，故不需另外标明；而断路器的额定电流参数和所选脱扣器的电流参数需依据实际状况标明清晰。4. 1小型断路器MCB(MiniatUreCircuitBreaker)对于将塑壳和过电流脱扣器加工为一体的小型断路器MCB而言，如MCr1.inGerin公司的C45N系列、ABB公司的S230系列、奇胜公司的E4CB系列、国产DZX19系列等，一般产品资料中只供应“断
9、路器额定电流”一个值，此参数具有断路器壳架等级额定电流nm,脱扣器额定电流In、长延时过载脱器动作电流整定值Ir三重含义,也即Inm=In=Ir,而瞬时电磁脱扣器动作电流额定值Im一般为固定值。因此在选择小型断路器时.，只需给出一个电流值即可，不会产生歧义。4. 2型壳式断路器VCCB(MoU1.dedCaSeCirCU1.1.Breaker)型壳式断路器产品种类繁多，标定其电流比较困难。如国产DZ20系列、ABB公司的SACEModu1.系列、Mer1.inGerin公司的CompactNS系列均为常用的聚壳式断路器。当断路器配装固定式的过流脱扣器时，脱扣器额定电流In和长延时过载脱扣器动作
10、电流整定值Ir相同，即In=Ir,如DZ20系列、TC系列、H系列断路器属此种状况。此时须要标定两个电流值，断路器壳架等级额定电流InIn、脱扣器额定电流In(或长延时过载脱扣器动作电流整定值Ir)0瞬时脱扣器动作电流整定值Im为固定值，一般不需标明。当断路器配装可调模块式的过流脱扣器时，脱扣器的各个电流均需明确标定，首先标明断路器壳架等级额定电流Inm,然后标明所选择的脱扣器型号和脱扣器的各个电流整定值。如当选择MerIinGerin公司的ComPaCtAS系列断路器时，需给出如下完整参数。NS1.oOH型，Imm=100A,配STR22SE40A型电子脱扣器，In=40A,Ir=0.8In(32),Im=5Ir(160a),Im1.1.1.n(固定值)。4. 3框架式断路器ACB(AirCircuitBreaker)框架式断路器功能完善，多配装可调模块式过流脱扣器，如较ME、DW1.5、DWX15型、Mcr1.inGerin公司的Mastcrpact系列、ABB公司的ASCE-Megamax-F系列等。标注电流参数时，首先标明断路器壳架等级额定电流Inm,然后标明选择脱扣器和脱扣器的各个电流整定值。
