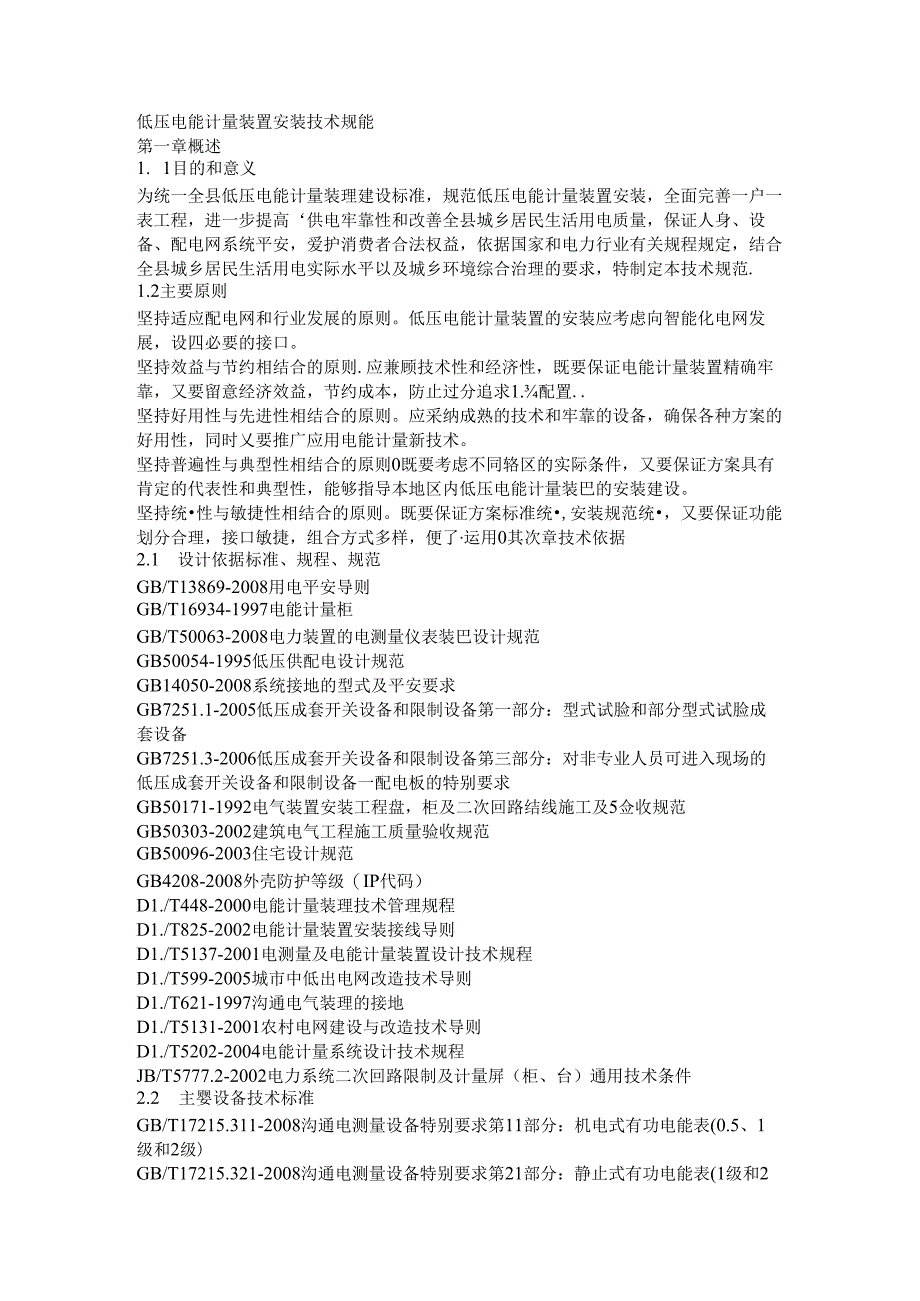

1、低压电能计量装置安装技术规能第一章概述1. 1目的和意义为统一全县低压电能计量装理建设标准，规范低压电能计量装置安装，全面完善一户一表工程，进一步提高供电牢靠性和改善全县城乡居民生活用电质量，保证人身、设备、配电网系统平安，爱护消费者合法权益，依据国家和电力行业有关规程规定，结合全县城乡居民生活用电实际水平以及城乡环境综合治理的要求，特制定本技术规范.1.2主要原则坚持适应配电网和行业发展的原则。低压电能计量装置的安装应考虑向智能化电网发展，设四必要的接口。坚持效益与节约相结合的原则.应兼顾技术性和经济性，既要保证电能计量装置精确牢靠，又要留意经济效益，节约成本，防止过分追求1.配置.坚持好用
2、性与先进性相结合的原则。应采纳成熟的技术和牢靠的设备，确保各种方案的好用性，同时乂要推广应用电能计量新技术。坚持普遍性与典型性相结合的原则0既要考虑不同辂区的实际条件，又要保证方案具有肯定的代表性和典型性，能够指导本地区内低压电能计量装巴的安装建设。坚持统性与敏捷性相结合的原则。既要保证方案标准统,安装规范统，又要保证功能划分合理，接口敏捷，组合方式多样，便了运用0其次章技术依据2.1 设计依据标准、规程、规范GB/T13869-2008用电平安导则GB/T16934-1997电能计量柜GB/T50063-2008电力装置的电测量仪表装巴设计规范GB50054-1995低压供配电设计规范GB1
3、4050-2008系统接地的型式及平安要求GB7251.1-2005低压成套开关设备和限制设备第一部分：型式试脸和部分型式试脸成套设备GB7251.3-2006低压成套开关设备和限制设备第三部分：对非专业人员可进入现场的低压成套开关设备和限制设备一配电板的特别要求GB50171-1992电气装置安装工程盘，柜及二次回路结线施工及5佥收规范GB50303-2002建筑电气工程施工质量验收规范GB50096-2003住宅设计规范GB4208-2008外壳防护等级（IP代码）D1./T448-2000电能计量装理技术管理规程D1./T825-2002电能计量装置安装接线导则D1./T5137-200

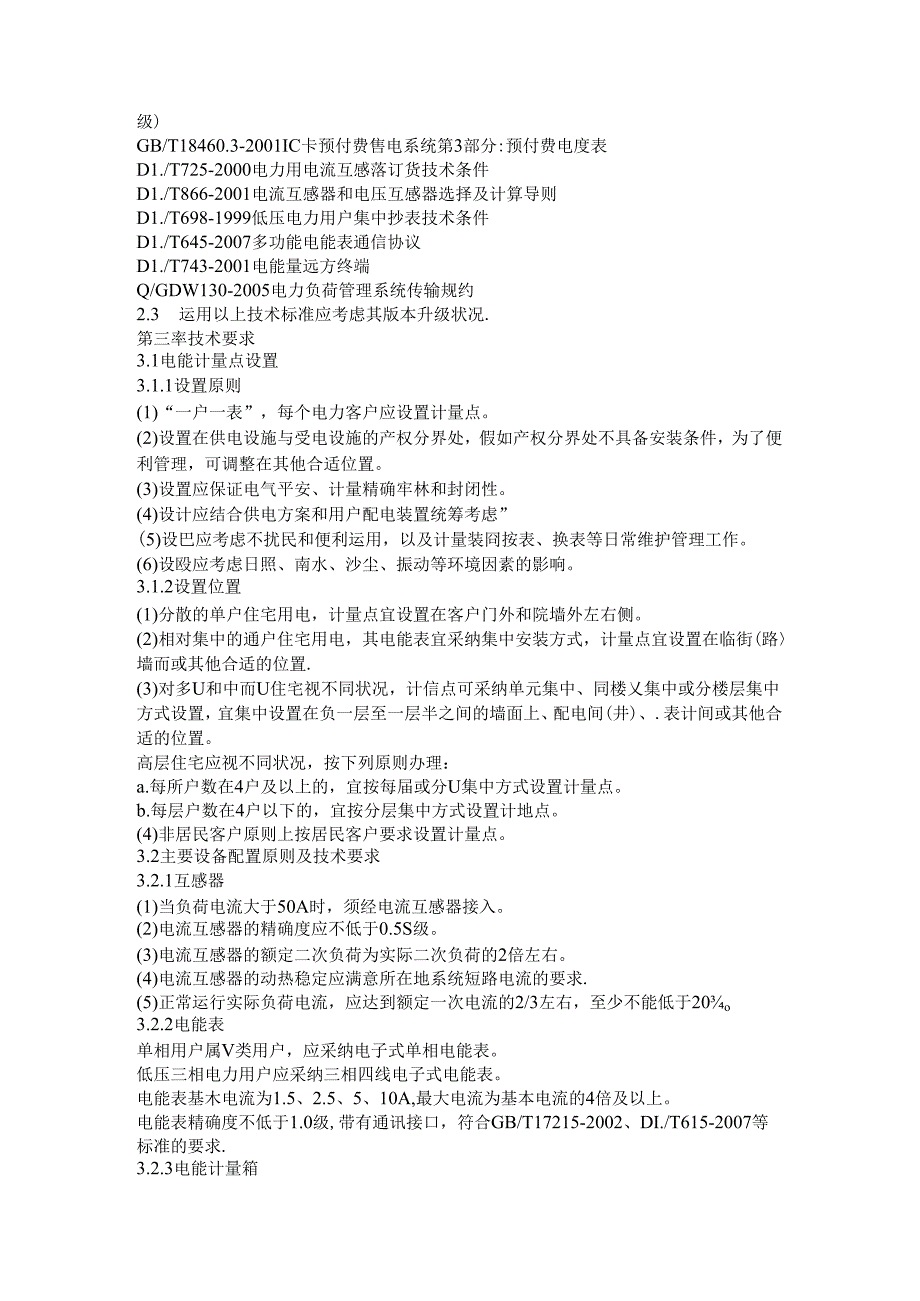

4、1电测量及电能计量装置设计技术规程D1./T599-2005城市中低出电网改造技术导则D1./T621-1997沟通电气装理的接地D1./T5131-2001农村电网建设与改造技术导则D1./T5202-2004电能计量系统设计技术规程JB/T5777.2-2002电力系统二次回路限制及计量屏（柜、台）通用技术条件2.2 主婴设备技术标准GB/T17215.311-2008沟通电测量设备特别要求第11部分：机电式有功电能表(0.5、1级和2级)GB/T17215.321-2008沟通电测量设备特别要求第21部分：静止式有功电能表(1级和2级)GB/T18460.3-2001IC卡预付费售电系统
5、第3部分:预付费电度表D1./T725-2000电力用电流互感落订货技术条件D1./T866-2001电流互感器和电压互感器选择及计算导则D1./T698-1999低压电力用户集中抄表技术条件D1./T645-2007多功能电能表通信协议D1./T743-2001电能量远方终端Q/GDW130-2005电力负荷管理系统传输规约2.3 运用以上技术标准应考虑其版本升级状况.第三率技术要求3.1电能计量点设置3.1.1设置原则(1)“一户一表”，每个电力客户应设置计量点。(2)设置在供电设施与受电设施的产权分界处，假如产权分界处不具备安装条件，为了便利管理，可调整在其他合适位置。(3)设置应保证电
6、气平安、计量精确牢林和封闭性。(4)设计应结合供电方案和用户配电装置统筹考虑”(5)设巴应考虑不扰民和便利运用，以及计量装冏按表、换表等日常维护管理工作。(6)设殴应考虑日照、南水、沙尘、振动等环境因素的影响。3.1.2设置位置(1)分散的单户住宅用电，计量点宜设置在客户门外和院墙外左右侧。(2)相对集中的通户住宅用电，其电能表宜采纳集中安装方式，计量点宜设置在临街(路墙而或其他合适的位置.(3)对多U和中而U住宅视不同状况，计信点可采纳单元集中、同楼乂集中或分楼层集中方式设置，宜集中设置在负一层至一层半之间的墙面上、配电间(井)、.表计间或其他合适的位置。高层住宅应视不同状况，按下列原则办理
7、：a.每所户数在4户及以上的，宜按每届或分U集中方式设置计量点。b.每层户数在4户以下的，宜按分层集中方式设置计地点。(4)非居民客户原则上按居民客户要求设置计量点。3.2主要设备配置原则及技术要求3.2.1互感器(1)当负荷电流大于50A时，须经电流互感器接入。(2)电流互感器的精确度应不低于0.5S级。(3)电流互感器的额定二次负荷为实际二次负荷的2倍左右。(4)电流互感器的动热稳定应满意所在地系统短路电流的要求.(5)正常运行实际负荷电流，应达到额定一次电流的2/3左右，至少不能低于20o3.2.2电能表单相用户属V类用户，应采纳电子式单相电能表。低压三相电力用户应采纳三相四线电子式电能

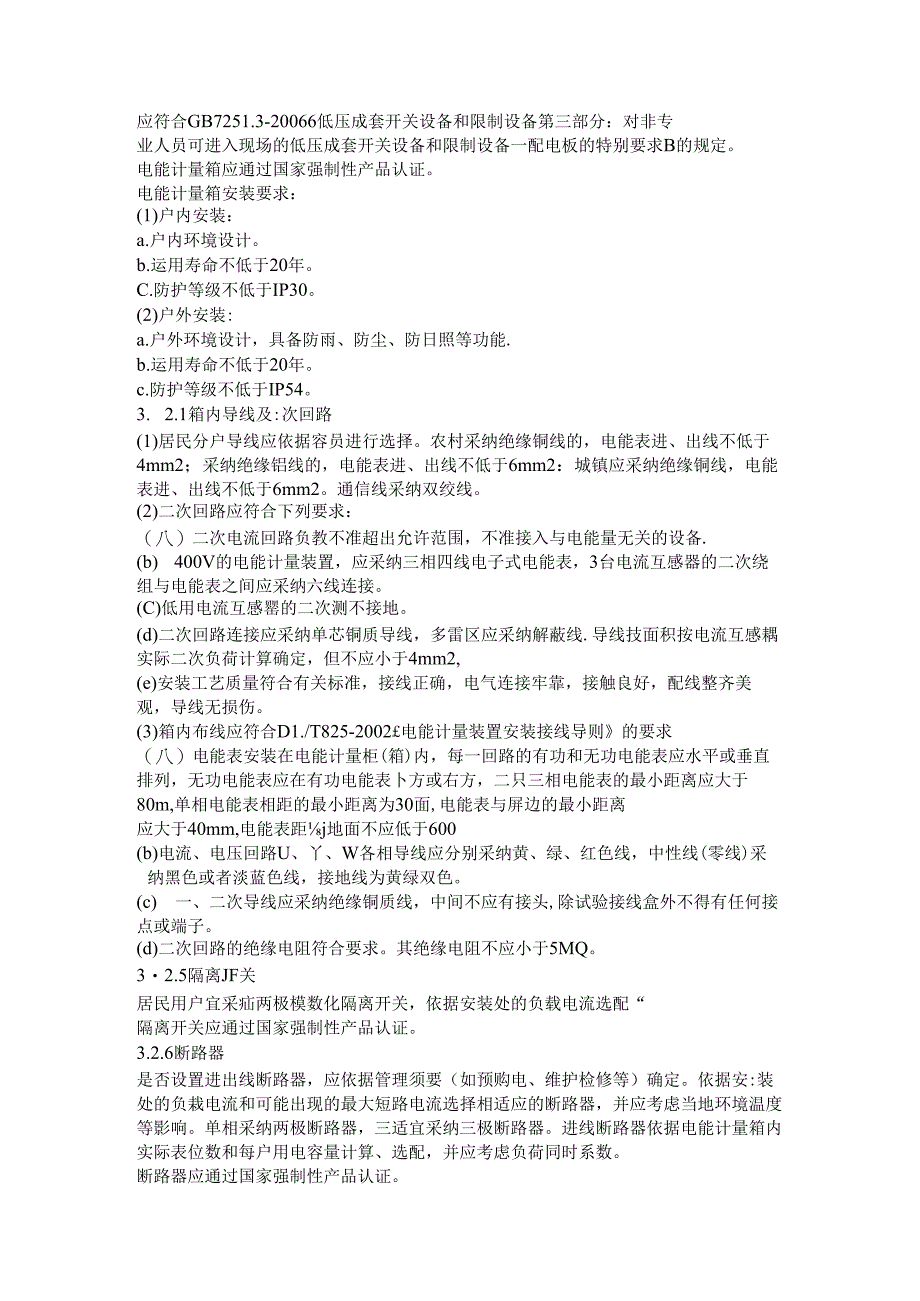

8、表。电能表基木电流为1.5、2.5、5、10A,最大电流为基本电流的4倍及以上。电能表精确度不低于1.0级,带有通讯接口，符合GB/T17215-2002、DI./T615-2007等标准的要求.3.2.3电能计量箱应符合GB7251.3-20066低压成套开关设备和限制设备第三部分：对非专业人员可进入现场的低压成套开关设备和限制设备一配电板的特别要求B的规定。电能计量箱应通过国家强制性产品认证。电能计量箱安装要求：(1)户内安装：a.户内环境设计。b.运用寿命不低于20年。C.防护等级不低于IP30。(2)户外安装:a.户外环境设计，具备防雨、防尘、防日照等功能.b.运用寿命不低于20年。c
9、.防护等级不低于IP54。3. 2.1箱内导线及:次回路(1)居民分户导线应依据容员进行选择。农村采纳绝缘铜线的，电能表进、出线不低于4mm2；采纳绝缘铝线的，电能表进、出线不低于6mm2：城镇应采纳绝缘铜线，电能表进、出线不低于6mm2。通信线采纳双绞线。(2)二次回路应符合下列要求：（八）二次电流回路负教不准超出允许范围，不准接入与电能量无关的设备.(b) 400V的电能计量装置，应采纳三相四线电子式电能表，3台电流互感器的二次绕组与电能表之间应采纳六线连接。(C)低用电流互感罂的二次测不接地。(d)二次回路连接应采纳单芯铜质导线，多雷区应采纳解蔽线.导线技面积按电流互感耦实际二次负荷计算
10、确定，但不应小于4mm2,(e)安装工艺质量符合有关标准，接线正确，电气连接牢靠，接触良好，配线整齐美观，导线无损伤。(3)箱内布线应符合D1./T825-2002电能计量装置安装接线导则的要求（八）电能表安装在电能计量柜(箱)内，每一回路的有功和无功电能表应水平或垂直排列，无功电能表应在有功电能表卜方或右方，二只三相电能表的最小距离应大于80m,单相电能表相距的最小距离为30面,电能表与屏边的最小距离应大于40mm,电能表距j地面不应低于600(b)电流、电压回路U、丫、W各相导线应分别采纳黄、绿、红色线，中性线(零线)采纳黑色或者淡蓝色线，接地线为黄绿双色。(c) 一、二次导线应采纳绝缘铜
11、质线，中间不应有接头,除试验接线盒外不得有任何接点或端子。(d)二次回路的绝缘电阻符合要求。其绝缘电阻不应小于5MQ。32.5隔离JF关居民用户宜采疝两极模数化隔离开关，依据安装处的负载电流选配“隔离开关应通过国家强制性产品认证。3.2.6断路器是否设置进出线断路器，应依据管理须要（如预购电、维护检修等）确定。依据安:装处的负栽电流和可能出现的最大短路电流选择相适应的断路器，并应考虑当地环境温度等影响。单相采纳两极断路器，三适宜采纳三极断路器。进线断路器依据电能计量箱内实际表位数和每户用电容量计算、选配，并应考虑负荷同时系数。断路器应通过国家强制性产品认证。3. 2.7电能信息采集与监控终端电
12、能信息采集与监控终端，实时采集电能信息，并通过专用或公用通道上传数据。电能信息采集与监控终端外形结构应满意电能计证箱安装耍求.3.3 电能计量箱箱体材料箱体材料主要分为金属和非金属两大类。材料应能通过GB7251.3标准中关于材料试验的要求（验证冲击强度、验证绝缘材料的耐热实力、脸证绝缘材料对内部电作用引起的非正常和着火危急的耐受实力），材料性能应满意相应的环境要求。金属材料选用冷轧钢板、不锈钢板、铝合金板等材料。其中不锈钢板宜采纳无磁性不锈钢且个表面有爱护涂覆以；铝合金箱体应有氧化爱护U或爱护涂履层。非金属材料应选用环保可回收、可再生的材料，如聚碳酸防、阻燃ABS等材料。3.4 电能计证箱的
13、安装（1）满意相关的爱护接地要求。（2）电能计量箱圾高视察窗中心线距安装处地面不高于1.8m,（3）单体电能计量箱下沿距安装处地而不低于1.4m.（4）墙面安装时，整体组合计量箱下沿距安装处地面不低下0.8m,（5）电能计量箱应选用充分考虑非正常状况下由于导电物体进入箱体可能发生的触电事故，并实行措施预防。（6）电能计量箱的安装应坚固牢扎。3.5 电能计证箱电源进线电能计地箱应能满意各种电源进线方式。采纳电缆进线时，应在箱内进线开关室牢靠固定电缆及电缆接头。采纳导线进线时，应采纳穿管敷设，其穿管插入箱内进线开关室内不小于2cm并能牢靠固定。小区居民供电采纳TNY-S接线.3.6 加封电能计量装
14、盥安装完成应马上实施封印（包括瓦感涔二次回路各端子、电能表接线端了、计量（箱）门等，并由供用电双方负贡人（授权人）签字确认。3. 7其他要求依据实际状况在低压侧设巴低压辄化锌避雷器、道复接地等。电能计量箱应具有警示标记和提示用语，并做到内容、图案、颜色、字体等统Io第四章典型方案4. 1单相带空开位，安装出线空开4.2 拼装带开关6表位，安装进线总空开及出线分户空开，可预留插IC卡位置4.3 拼装带开关12表位,安装进线总空开及进出线分户空开4.4 三相带空开位，安装进出线空开4. 5三相经互感器接入注：低压计量，安装一只直读式三相表，出线空开，带485远程抄表渊。多用于基站等小容&二：相负教计斌.4. 6三相经互感器接入注：低压计量，安装三只电流瓦感器，一只三相表，带进线刀仲I及出线空开。多用于小容量专变计址“附录本规范用词说明一、为便于在执行本规范条文时区分对待，对要求严格程度不同的用词说明如卜.：1表示很严格，非这样做不行的：正面词采纳“必需”：反面词采纳“严禁”。2表示严格，在正常状况卜均应这样做的：正面词采纳“应”：反面词采纳“不应”或“不得”.3表示允许稍有选择，在条件许可时首先应这样做的：正面词采纳宜或可”：反面词采纳“不宜”。
