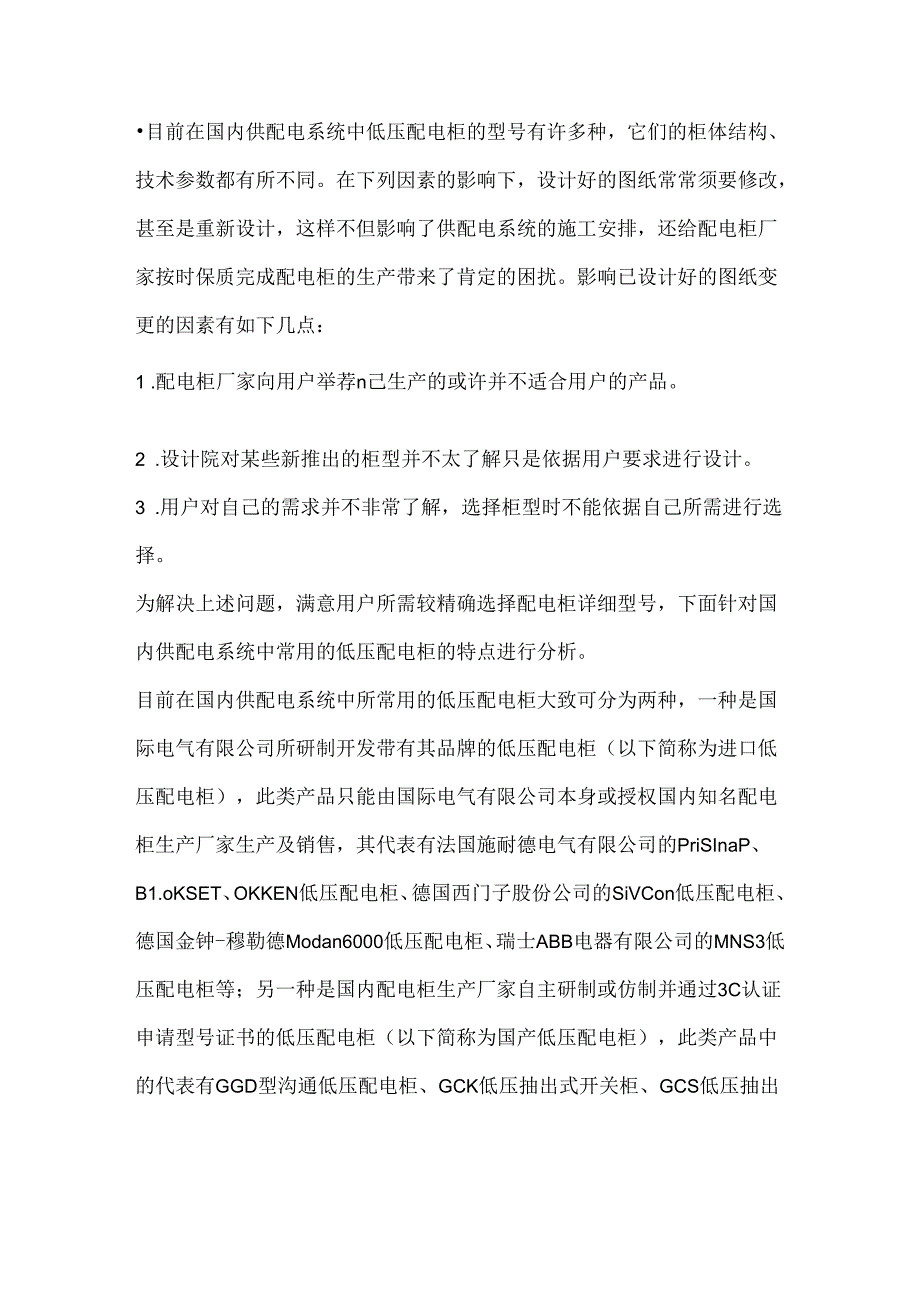

1、目前在国内供配电系统中低压配电柜的型号有许多种，它们的柜体结构、技术参数都有所不同。在下列因素的影响下，设计好的图纸常常须要修改，甚至是重新设计，这样不但影响了供配电系统的施工安排，还给配电柜厂家按时保质完成配电柜的生产带来了肯定的困扰。影响已设计好的图纸变更的因素有如下几点：1 .配电柜厂家向用户举荐n己生产的或许并不适合用户的产品。2 .设计院对某些新推出的柜型并不太了解只是依据用户要求进行设计。3 .用户对自己的需求并不非常了解，选择柜型时不能依据自己所需进行选择。为解决上述问题，满意用户所需较精确选择配电柜详细型号，下面针对国内供配电系统中常用的低压配电柜的特点进行分析。目前在国内供配
2、电系统中所常用的低压配电柜大致可分为两种，一种是国际电气有限公司所研制开发带有其品牌的低压配电柜（以下简称为进口低压配电柜），此类产品只能由国际电气有限公司本身或授权国内知名配电柜生产厂家生产及销售，其代表有法国施耐德电气有限公司的PriSInaP、B1.oKSET、OKKEN低压配电柜、德国西门子股份公司的SiVCon低压配电柜、德国金钟-穆勒德Modan6000低压配电柜、瑞士ABB电器有限公司的MNS3低压配电柜等；另一种是国内配电柜生产厂家自主研制或仿制并通过3C认证申请型号证书的低压配电柜（以下简称为国产低压配电柜），此类产品中的代表有GGD型沟通低压配电柜、GCK低压抽出式开关柜、

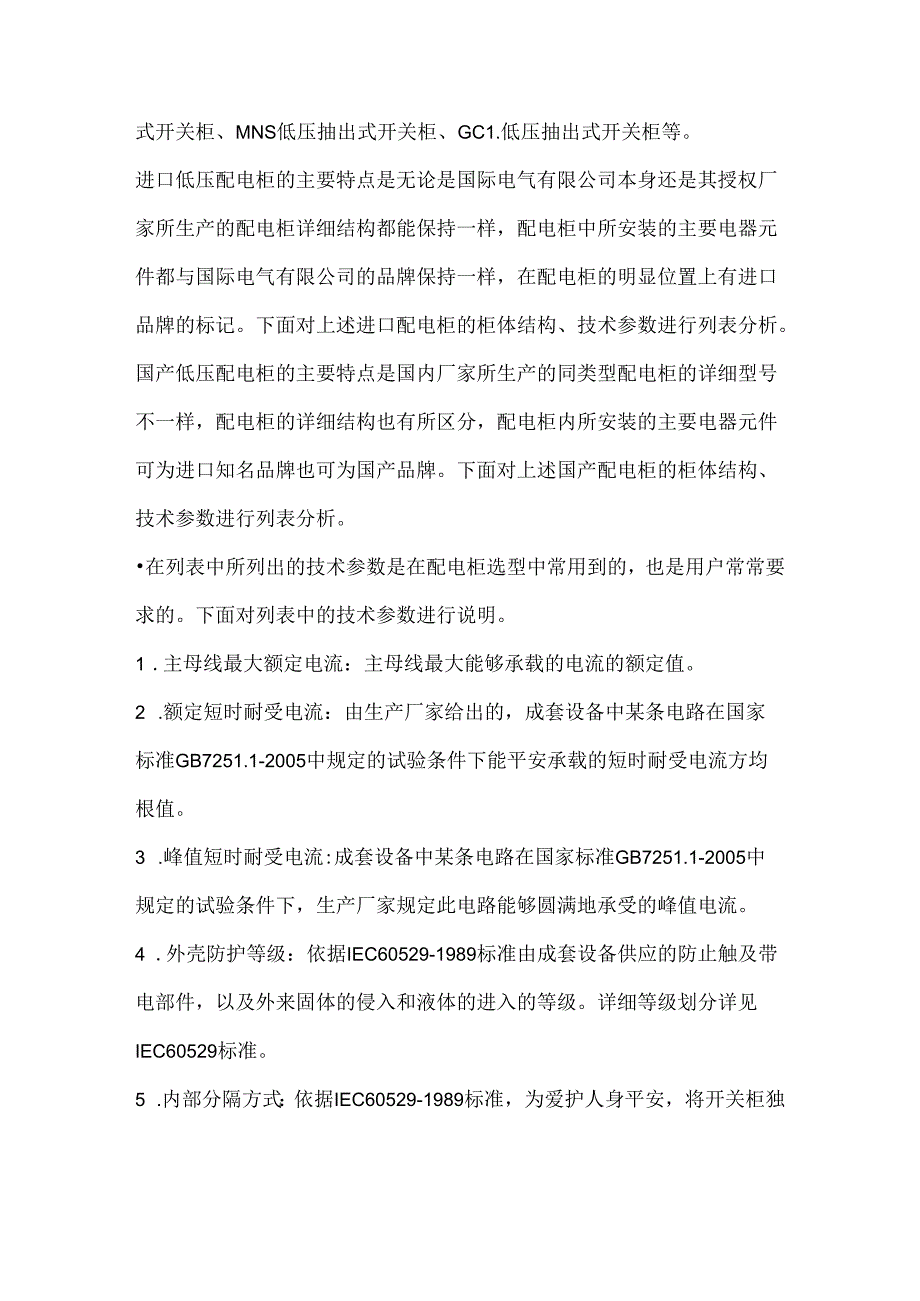

3、GCS低压抽出式开关柜、MNS低压抽出式开关柜、GC1.低压抽出式开关柜等。进口低压配电柜的主要特点是无论是国际电气有限公司本身还是其授权厂家所生产的配电柜详细结构都能保持一样，配电柜中所安装的主要电器元件都与国际电气有限公司的品牌保持一样，在配电柜的明显位置上有进口品牌的标记。下面对上述进口配电柜的柜体结构、技术参数进行列表分析。国产低压配电柜的主要特点是国内厂家所生产的同类型配电柜的详细型号不一样，配电柜的详细结构也有所区分，配电柜内所安装的主要电器元件可为进口知名品牌也可为国产品牌。下面对上述国产配电柜的柜体结构、技术参数进行列表分析。在列表中所列出的技术参数是在配电柜选型中常用到的，也
4、是用户常常要求的。下面对列表中的技术参数进行说明。1 .主母线最大额定电流：主母线最大能够承载的电流的额定值。2 .额定短时耐受电流：由生产厂家给出的，成套设备中某条电路在国家标准GB7251.1-2005中规定的试验条件下能平安承载的短时耐受电流方均根值。3 .峰值短时耐受电流:成套设备中某条电路在国家标准GB7251.1-2005中规定的试验条件下，生产厂家规定此电路能够圆满地承受的峰值电流。4 .外壳防护等级：依据IEC60529-1989标准由成套设备供应的防止触及带电部件，以及外来固体的侵入和液体的进入的等级。详细等级划分详见IEC60529标准。5 .内部分隔方式：依据IEC605

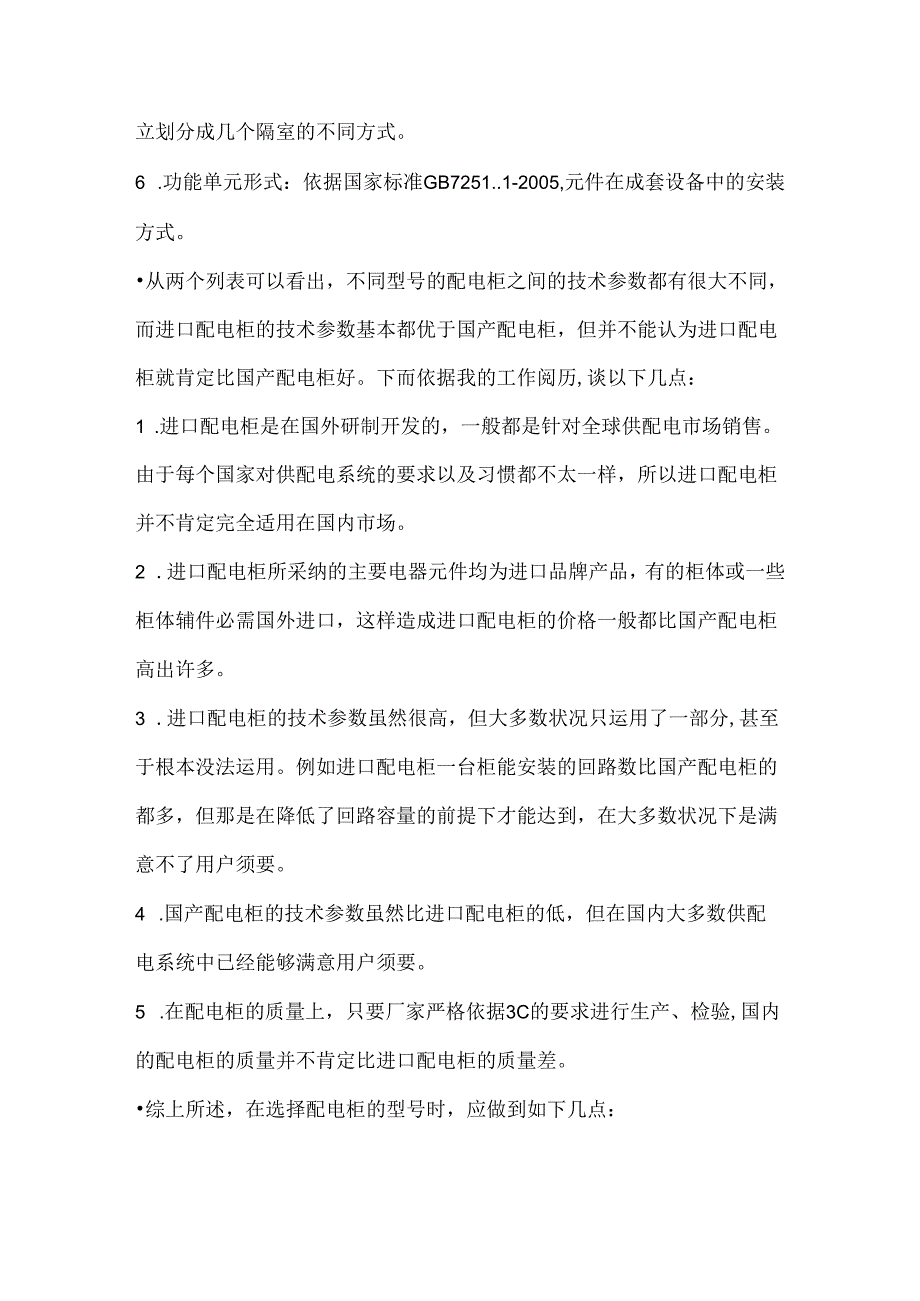

5、29-1989标准，为爱护人身平安，将开关柜独立划分成几个隔室的不同方式。6 .功能单元形式：依据国家标准GB7251.1-2005,元件在成套设备中的安装方式。从两个列表可以看出，不同型号的配电柜之间的技术参数都有很大不同，而进口配电柜的技术参数基本都优于国产配电柜，但并不能认为进口配电柜就肯定比国产配电柜好。下而依据我的工作阅历,谈以下几点：1 .进口配电柜是在国外研制开发的，一般都是针对全球供配电市场销售。由于每个国家对供配电系统的要求以及习惯都不太一样，所以进口配电柜并不肯定完全适用在国内市场。2 .进口配电柜所采纳的主要电器元件均为进口品牌产品，有的柜体或一些柜体辅件必需国外进口，这
6、样造成进口配电柜的价格一般都比国产配电柜高出许多。3 .进口配电柜的技术参数虽然很高，但大多数状况只运用了一部分,甚至于根本没法运用。例如进口配电柜一台柜能安装的回路数比国产配电柜的都多，但那是在降低了回路容量的前提下才能达到，在大多数状况下是满意不了用户须要。4 .国产配电柜的技术参数虽然比进口配电柜的低，但在国内大多数供配电系统中已经能够满意用户须要。5 .在配电柜的质量上，只要厂家严格依据3C的要求进行生产、检验,国内的配电柜的质量并不肯定比进口配电柜的质量差。综上所述，在选择配电柜的型号时，应做到如下几点：1 .了解用户所需，依据实际状况选择最适合用户的柜型。2 .尽量采纳国内知名厂家
7、的国产柜型，不能盲目选择技术参数比较高的进口配电柜，这样易造成资源奢侈。3 .由于进口配电柜中所采纳的主要元器件的品牌与柜体是一样的。所以选择进口配电柜时，应留意主要元器件的参数，它必需能满意用户须要。进口配电柜技术参数一览表s柜型比较彘卜、PrismaPB1.OK-SETOKKENSivCaQModan6000NfNS3主母货最大族定电澹4000A630OA6300A63OOA6300A6300A主母筏熊定如时酎受电港/峰值85/187kA100kA150/330kAo250kA100；260kA100,220kA垂直用我皴定短时耐受电温峰值50kA150/330kA50/HOkA65/14
8、3kA86165kA外壳防妒等级1120S4IP204113141120-54113094IPOO64内部分隔方式美2关5124美暨2Y类型14美依27类型27功能第元形式固定固定/附定修小条播固定他层/条插抽展最大抽服网拈故/拒2048403036最大固定安笠网路数21242420出线方式例.后出线则.后出线(W后出线射出畿Mtbtt注：1.当每柜中安装的抽屉回路数为最大时，回路中的断路器均为微型断路器，电流大小一般在63A及以下。2 .当每柜中固定安装的回路数为最大时，一般将降低内部分隔方式。3 .此处的MNS3为ABB公司生产，不同于国内厂家所生产的同类型的MNS系列。国产配电炉技术参数
9、一览襄柜*比较jiGGDGCKGCSK2GC1.主母蟆大定电海315OA3I5OAWA5000A315OA线盅时酎受电如50105kA80176kA80176kA100220kA8O176kA短时耐受电海值、外充防劭等01P30IPW40IP30IP40IP30IP40113040内部分僦方式类S1.3丧Q3类R3类型3功晚中元形K得定油W施幅大修及阳路922209大国UMRft注1出线为式E出线后世线何出钱傅出松启出发注：1.由于GGD这种柜型没有一种固定的安装方式，所以它没有一个最大的固定安装回路数。4 .垂直母线短时耐受电流/峰值在国内一般不做要求，生产厂家也不注明。5 .列表中的技术参数均为标准产品的技术参数。不同厂家的技术参数略有不同，应依据厂家的实际参数进行配电柜选型。6 .此处的MNS为国内厂家仿制产品，不同厂家的详细型号都有所差异。
