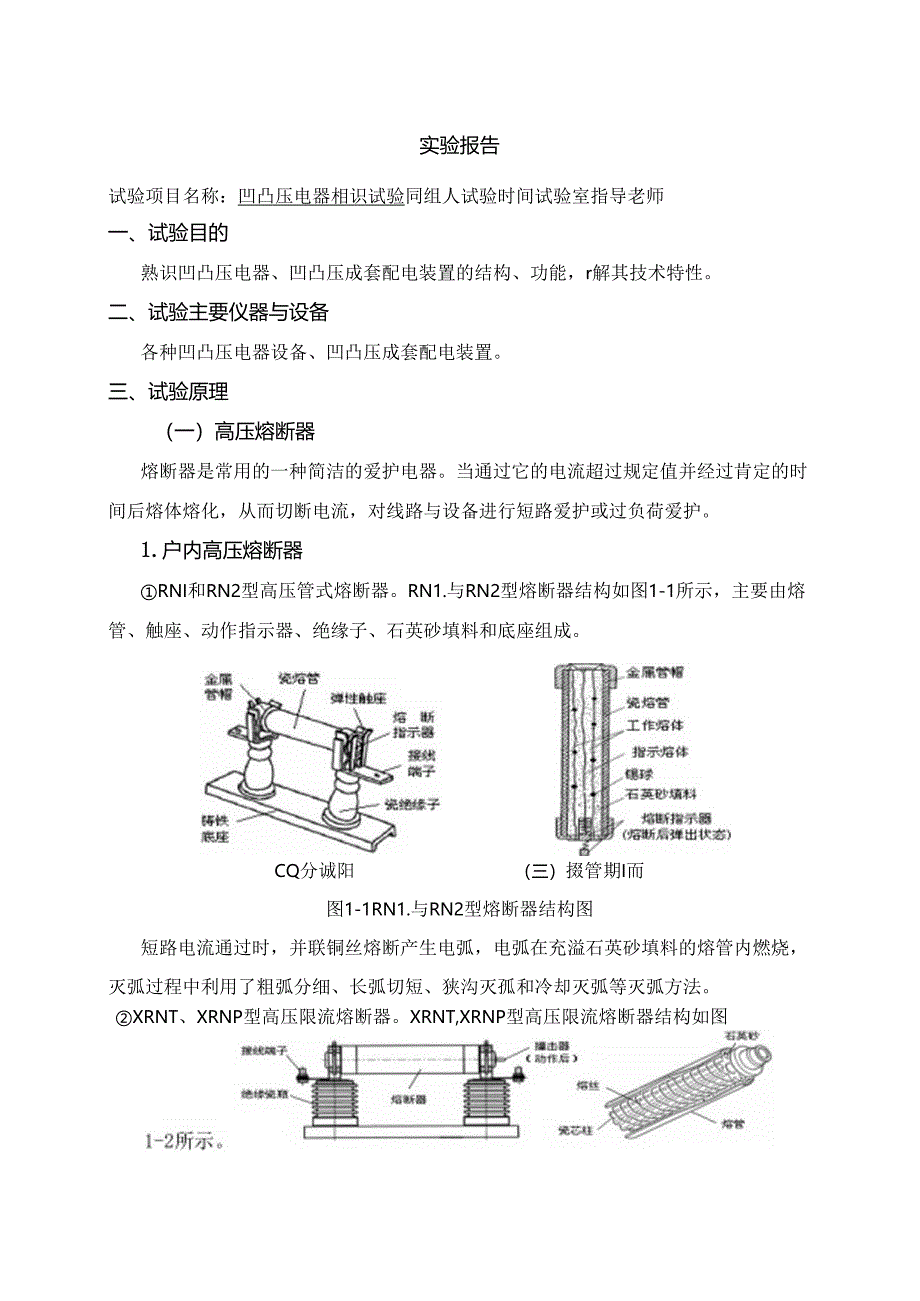

1、实验报告试验项目名称：凹凸压电器相识试验同组人试验时间试验室指导老师一、试验目的熟识凹凸压电器、凹凸压成套配电装置的结构、功能，r解其技术特性。二、试验主要仪器与设备各种凹凸压电器设备、凹凸压成套配电装置。三、试验原理（一）高压熔断器熔断器是常用的一种简洁的爱护电器。当通过它的电流超过规定值并经过肯定的时间后熔体熔化，从而切断电流，对线路与设备进行短路爱护或过负荷爱护。1.户内高压熔断器RNI和RN2型高压管式熔断器。RN1.与RN2型熔断器结构如图1-1所示，主要由熔管、触座、动作指示器、绝缘子、石英砂填料和底座组成。CQ分诚阳（三）掇管期I而图1-1RN1.与RN2型熔断器结构图短路电流通

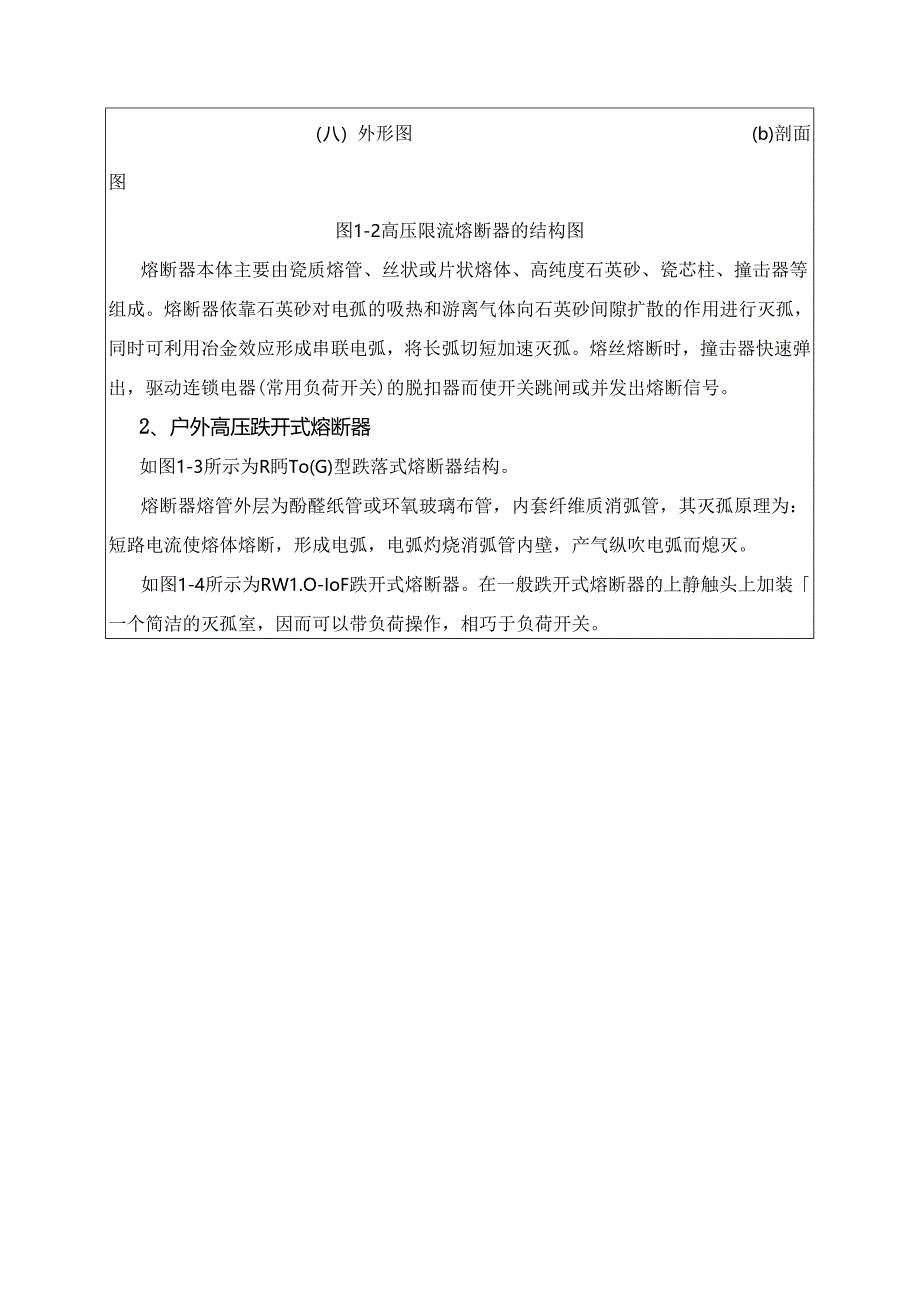

2、过时，并联铜丝熔断产生电弧，电弧在充溢石英砂填料的熔管内燃烧，灭弧过程中利用了粗弧分细、长弧切短、狭沟灭孤和冷却灭弧等灭弧方法。XRNT、XRNP型高压限流熔断器。XRNT,XRNP型高压限流熔断器结构如图（八）外形图(b)剖面图图1-2高压限流熔断器的结构图熔断器本体主要由瓷质熔管、丝状或片状熔体、高纯度石英砂、瓷芯柱、撞击器等组成。熔断器依靠石英砂对电孤的吸热和游离气体向石英砂间隙扩散的作用进行灭孤，同时可利用冶金效应形成串联电弧，将长弧切短加速灭孤。熔丝熔断时，撞击器快速弹出，驱动连锁电器(常用负荷开关)的脱扣器而使开关跳闸或并发出熔断信号。2、户外高压跌开式熔断器如图1-3所示为R眄T

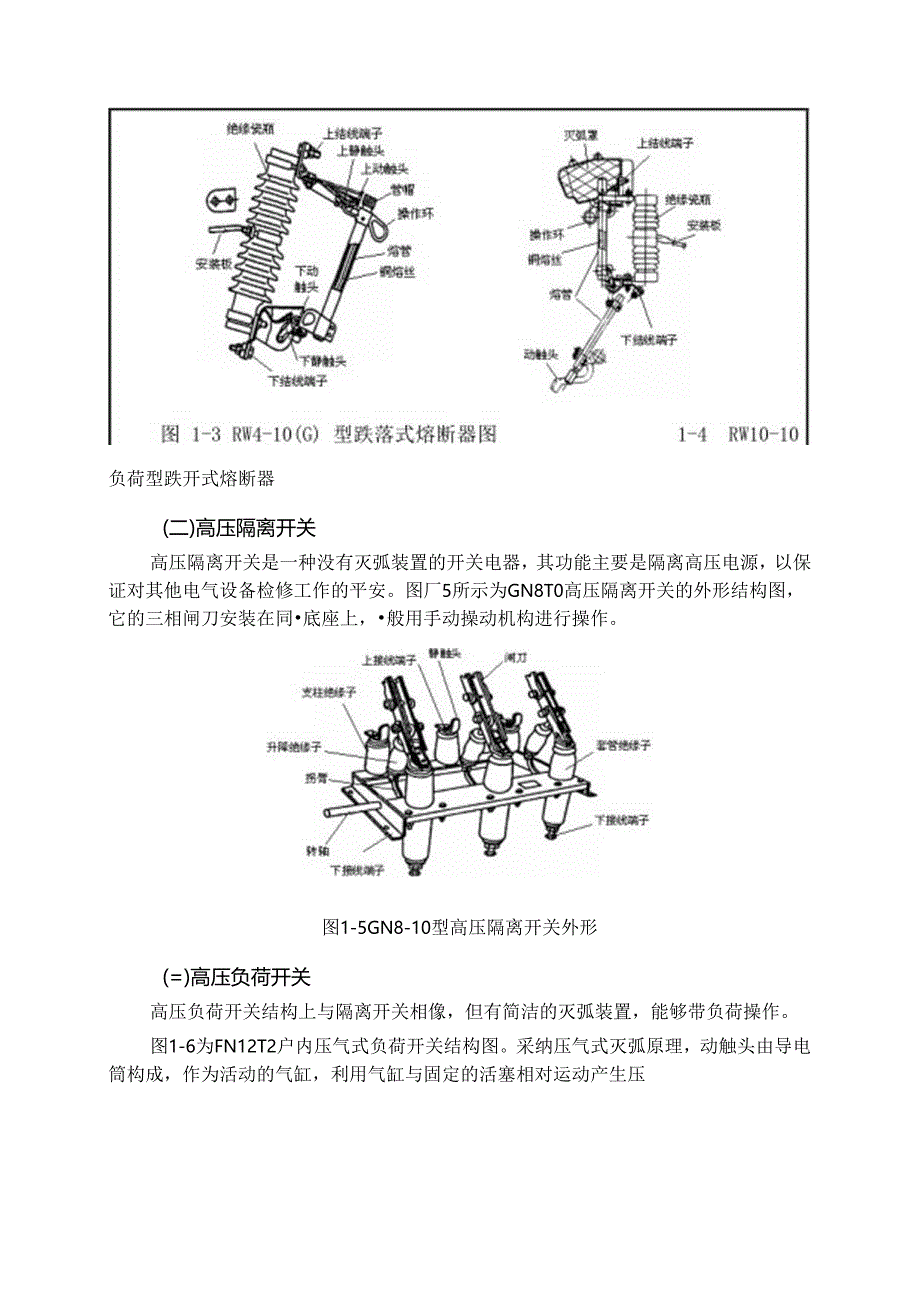

3、o(G)型跌落式熔断器结构。熔断器熔管外层为酚醛纸管或环氧玻璃布管，内套纤维质消弧管，其灭孤原理为：短路电流使熔体熔断，形成电弧，电弧灼烧消弧管内壁，产气纵吹电弧而熄灭。如图1-4所示为RW1.O-IoF跌开式熔断器。在一般跌开式熔断器的上静触头上加装一个简洁的灭孤室，因而可以带负荷操作，相巧于负荷开关。负荷型跌开式熔断器(二)高压隔离开关高压隔离开关是一种没有灭弧装置的开关电器，其功能主要是隔离高压电源，以保证对其他电气设备检修工作的平安。图厂5所示为GN8T0高压隔离开关的外形结构图，它的三相闸刀安装在同底座上，般用手动操动机构进行操作。图1-5GN8-10型高压隔离开关外形(=)高压负荷
4、开关高压负荷开关结构上与隔离开关相像，但有简洁的灭弧装置，能够带负荷操作。图1-6为FN12T2户内压气式负荷开关结构图。采纳压气式灭弧原理，动触头由导电筒构成，作为活动的气缸，利用气缸与固定的活塞相对运动产生压缩空气，形成强大气流，使电弧快速熄灭。图1-6FN12-12户内压气式负荷开关结构（四）高压断路器高压断路器是具有完善的灭弧装置的高压开关电器。用来通断负荷电流：短路故障时，在爱护装置作用下白动跳闸。按采纳的灭弧介质分，有油断路器、SE；断路器、真空断路器、压缩空气断路器等。1 .高压少油断路器高压少油断路器主要由灭弧室、触头系统、传动机构和框架组成。图1-7所示是SN1.O1.O型高
5、压少油断路器的外形结构和油箱内部结构图。（a）外形牯桐（三）内糊刖而图1-7SN1.O-IO型少油断路器结构图工作与灭孤原理如卜丁合闸时，经操动机构和传动机构将导电杆插入静触头来接通电路.分闸时，导电杆向下运动并离开静触头，产生电弧，使油分解形成封闭气泡，油压迫使逆止阀上升堵住中心孔，电孤在封闭的空间内燃烧。同时，导电杆快速向卜运动，相继打开、二、三道灭弧沟和纵吹油囊，油气混合物剧烈地横吹、纵吹电弧,2 .高压真空断路器ZN12-10真空断路器主要由真空灭弧室、弹簧操动机构和绝缘支掾件等组成。真空灭弧室由圆盘状的动静触头、屏蔽罩、水纹管屏蔽罩、陶窗外壳等组成，其结构如图8所示。图1-8ZN12
6、70型真空断路器结构图开断过程：在触头刚分别时，高电场放射和热电放射使触头间产生真空电弧，使金屈触头表面产生金属蒸气，金属离子在屏蔽罩内壁上凝合，以致电弧在自然过零后极短的时间内，触头间隙又更原原有的高真空度。3 .六鼐;化硫（SFJ断路器图1-9所示为1.N2-10型高压SE断路器的结构图。上IVtMf1.K子0愕0内K川、（八）外形图(b)灭弧室结构图1-91.N2-10型高压SR断路器结构图断路器的静触头和灭弧室中的压气活塞是相对固定的。当跳闸时，装有动触头和绝缘喷嘴的汽缸由断路器的操动机构通过连杆带动离开静触头，使汽缸和活塞产生相对运动来压缩SF.气体并使之通过喷喘吹出，用吹弧法来快速
7、熄灭电弧。(五)高压开关柜高压开关柜是将一、二次设备按肯定的线路方案组合而成的一种成套配电设备。1 .固定式高压开关柜固定式高压开关柜的柜内全部电器部件都固定安装在不能移动的台架上。图ITO为XGN56T2箱型(户内)沟通金属封闭型高压开关柜外形图和内部结构图。该型开关柜柜体骨架由钢板折弯后红1装而成，柜内分断路器室、主母线室、电缆室、继电器仪表室等，各隔室由接地良好的隔板相隔一（八）外形图结构图图IToXGN56T2箱型开关柜结构图2 .手车式(移开式)高压开关柜将某些主要电器设备固定安装在可移动的手不上。当手不上安装的电器设备发生故障或需检修、更换时，伴同手车起移出柜外，再推入同类备用手车
8、,即可旦原供电。如图1-11所示为KYN28AT2型开关柜的外形结构和内部剖面图。该开关柜完全金属铠装，由金属板分隔成于下室、母线室、电缆式和维电器仪表室，每单元的金属外壳均独立接地。（八）外形图(b)内部剖面图图1-11KYN28AT2型开关柜的外形结构和内部剖面图(六)低压一次设备供配电系统中的低压一次设备种类繁多，有低压熔断器、低压刀开关、低压刀熔开关、低压负荷开关、低压断路怒和低压配电屏等。1、低压熔断器(I)RM1.O系列熔断器结构如图1-12所示。当短路电流通过时,熔片窄部先熔断，使熔管内形成几段串联的电弧而易于熄灭；过负荷时，往往在宽窄之间的斜部熔断。(b)熔片图图1T2RMIO
9、系列熔断器结构图(2)有填料密闭管式熔断器。以RTO型为例，其外形与内部结构如图1-13所示。（八）熔体(b)外形图图1T3RTo低压熔断器结构图RTO熔断器主要由瓷熔管、铜熔体和底座三部分组成，熔管内装石英砂。熔体变截面小孔可使熔体在短路电流通过时熔断，将长孤分割为多段短弧；引燃栅具有等电位作用，使粗弧分细：电弧电流在石英砂中燃烧，形成狭沟灭瓠.全部部件都安装在一个塑料外壳中，性。/下口IW仔没有袒露的带电部分，提高了运用的平安三:,1.j5三1111p2XMIII9jWoBStUMR(1)图1-14为DZ20系列塑料外壳式低压断路器的结构图。其主要特征是,1-14DZ2O型塑料外壳式低压断
10、路器2 .低压断路卷(2)图1T5是DW1.5型低压断路器的外形图和内部结构图。由触头系统、操作机构和脱扣器系统组成。灭弧室里采纳钢纸板材料和数十片铁片作灭弧栅来加强电瓠的熄灭。脱扣系统有过负荷长延时脱扣器、短路瞬时脱扣器、欠电乐脱扣器和分励脱扣器等。图1-15DW15型低压断路器的外形图和内部结构图3 .低压开关柜低压开关柜的种类许多，按其结构有固定式和抽屉式两种基木型式。图1-16和图1-17所示分别为GGD固定式低压开关柜、GCS抽出式低压开关柜(PC柜)外形图。图1T6GGD固定式低压开关柜外形图图卜17GCS型低压抽出式开关柜外形图四、试验颈习要求细致预习相关试验内容，明确试验的目的
11、和要求，记住平安留意事项。五、试验内容与步骤在试验条件具备的状况下，通过拆装、操作，熟识电器设备结构、原理、工作特性等。在试验条件不具备的状况卜.，组织参观工厂、发电厂或变电站，对主接线、变压器与各种电气设备有一个直观的了解,包括：电厂的生产过程、电厂各主要厂房布置状况、机组运行状况、热力系统类型与构成、升乐站主接线、电力设备结构与布置；变电站一次与二次系统：工厂供配电系统的构成等。六、思索题1、电弧对电气设备的平安运行有哪些影响？开关电器中有哪些常用的灭孤方法?其中最常用、最鬼本的灭弧方法是什么？2、比较高压断路器、高压负荷开关、高压隔离开关的功能、结构特点，操作时分别应留意哪些事项？3、比
12、较真空断路器、SF6断路器、少油断路器，各白主要优缺点是什么？4、XRNT型高压限流熔断器撞击器的作用？5、高压开关柜在结构设计上要求具有哪“五防”功能？6、低压熔断器按其分断范围和运用类别分有哪些类型，各种类型的含义？七、试验小结指导老师批阅与成果指导老师签名:实验报告试验项目名称：过电流爱护试验同组人试验时间试验室指导老师一.试验目的1）熟识电流爱护的组成，学习电流爱护中电流、时间的整定与调整方法。2）驾驭电流爱护接线方式，并进行实际接线。3）视察短路时爱护装置的动作状况。二.试验主要仪器与设备1.HDJZ-HI型电气自动化与继电爱护综合试验台、TQDIH1.I继电爱护与变电站综合白动化仿
13、真培训系统。.试验原理1、常用继电器构成原理参考教材2、带时限过电流爱护装置的组成和原理1）爱护装置原理电路定时限过电流爱护装置的原理电路如图37（八）所示。反时限过电流爱护装置的原理电路如图3-1（b）所示。2）过电流爱护动作电流的整定带时限过电流爱护（含定时限和反时限的动作电流Iw应躲过线路的最大的负荷电流（包括IE常过负荷电流和尖峰电流）I1.，以免在I1.i通过时爱护装置误动作：而且其反回电流IrC也应=躲过线路的最大的负荷电流I1.M过电流爱护装置动作电流的整定计算公式为式中，Kg为爱护装置的牢靠系数，对D1.型电流继电器取1.2,对G1.型电流继电器取1.3；KW为爱护装置的接线系
14、数，对两相两继电器式接线（相电流接线）为1.对两相一继电器式接线（两相电流差接线）为：1.-“为线路上的最大负荷电流，可取为（1.53）Is1,I抑为线路计算电流。图3T过电流爱护装置的原理电路3）过电流爱护动作时限的整定过电流爱护的动作时限，应按“阶梯原则”进行整定，即前级爱护的动作时间。应比后一级爱护中最长的动作时间匕大一个时间级差f,即6+t对于定时限过电流爱护，可取dKO.5s；对于反时限过电流爱护，可取4f=0.7s.3、电流速新爱护装置的组成和原理电流速断爱护就是种瞬时动作的过电流爱护。对于采纳D1.系列电流继电器的速断爱护来说，就相当于定时限电流爱护中抽去时间继电器。参考图3-1
15、（八）,此处图略。假如采纳G1.系列电流继电器，则利用该继电器的速断元件来实现电流速断爱护。前后两级电流速断爱护的选择性通过其动作电流（即速断电流）的整定来实现,如图3-2所示。图32线路电流速断爱护整定说明动作电流(速断电流)Iqb应躲过它所爱护线路的末端的最大短路电流Ik.max,即整定计算公式为式中，Kre1.为牢辕系数，对D1.型继电器，取1.21.3；对G1.型继电器，取1.47.5。4、电流爱护常用的接线方式有完全星形接线、不完全星形接线和在中性线上接入电流继电器的不完全(b)不完全星形接线(C)在中性线上接入电流继电器的不完全星形接线图3-3电流爱护常用的几种接线四、预习要求细致预习相关试验内容，明确试验的目的和要求，驾驭试验的原理与方法,了解试验操作与所用仪器的运用方法，记住平安留意事项。五、试验内容与步骤1、定时限过电流爱护.
