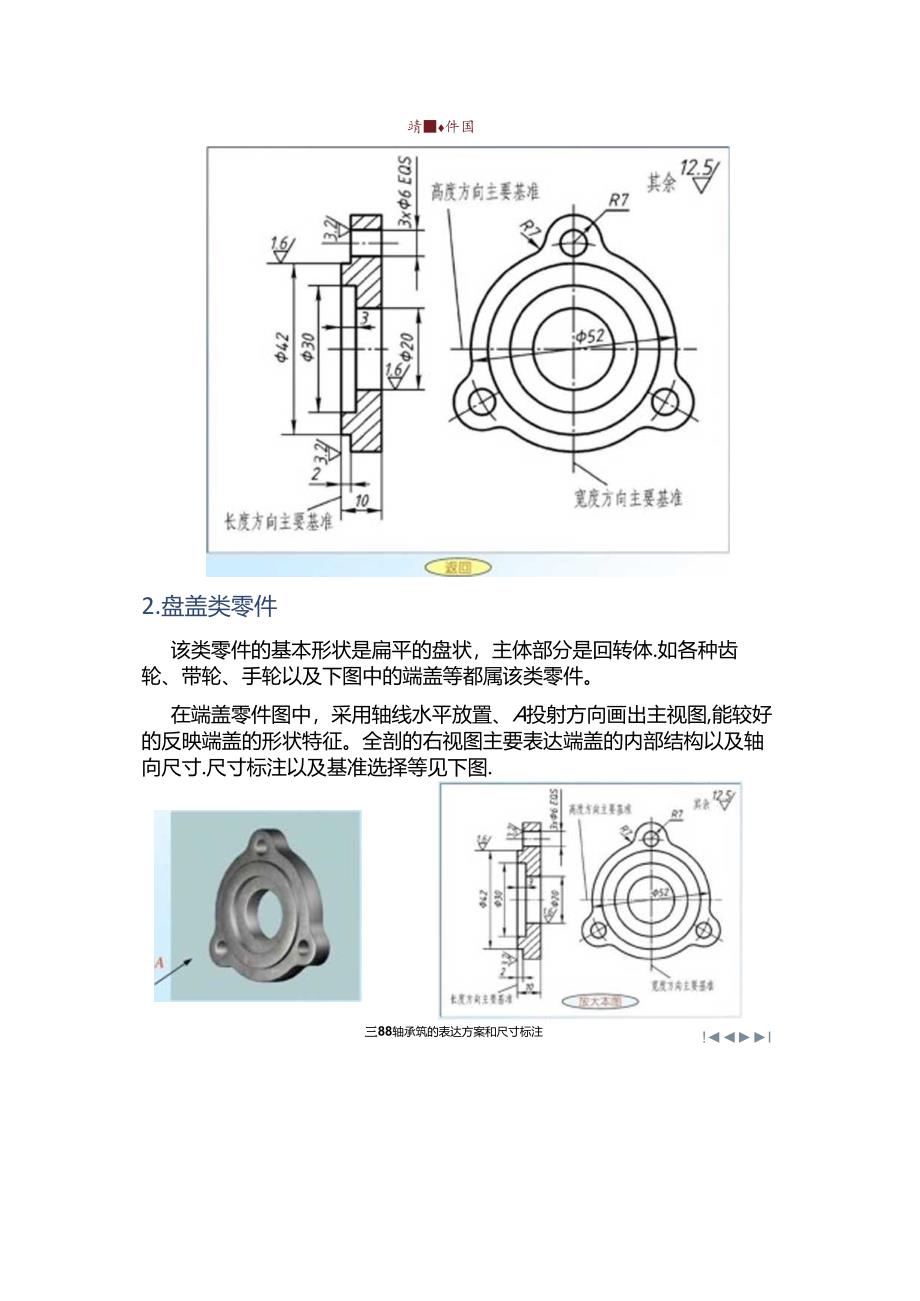

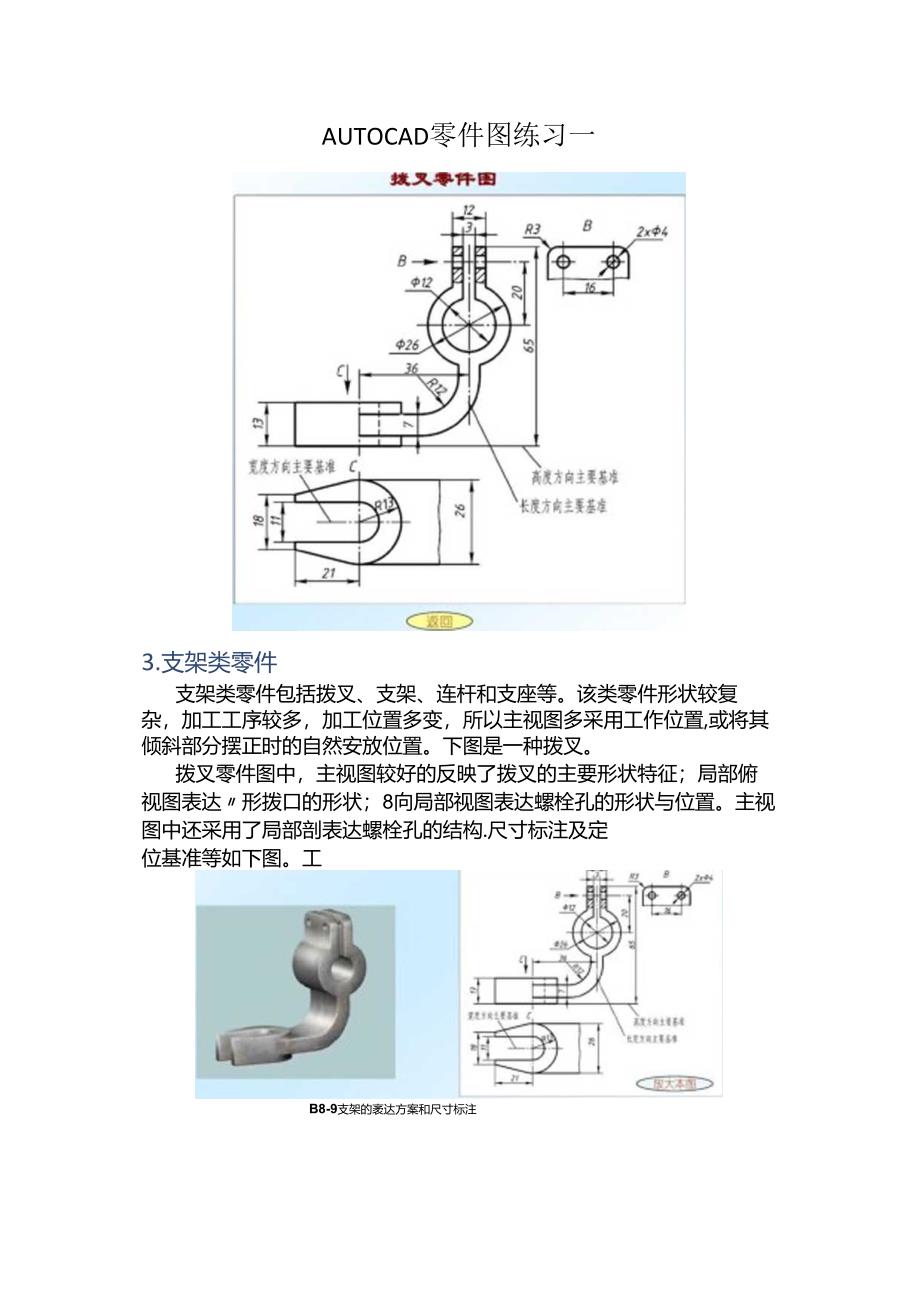

AUTOCAD零件图练习一3.支架类零件支架类零件包括拨叉、支架、连杆和支座等。该类零件形状较复杂，加工工序较多，加工位置多变，所以主视图多采用工作位置,或将其倾斜部分摆正时的自然安放位置。下图是一种拨叉。拨叉零件图中，主视图较好的反映了拨叉的主要形状特征；局部俯视图表达形拨口的形状；8向局部视图表达螺栓孔的形状与位置。主视图中还采用了局部剖表达螺栓孔的结构.尺寸标注及定位基准等如下图。工B8-9支架的袤达方案和尺寸标注靖件国2.盘盖类零件该类零件的基本形状是扁平的盘状，主体部分是回转体.如各种齿轮、带轮、手轮以及下图中的端盖等都属该类零件。在端盖零件图中，采用轴线水平放置、A投射方向画出主视图,能较好的反映端盖的形状特征。全剖的右视图主要表达端盖的内部结构以及轴向尺寸.尺寸标注以及基准选择等见下图.三88轴承筑的表达方案和尺寸标注!I图8-然肉体零件图二、看图举例分析视图及其表达方法能迅速构思、想象零件的结构、形状.右图中阀体零件图中主、左视图反映了阀体的内部结构、形状.可知，左、右锥螺纹孔分别为进、出油口，垂直方向锥孔用于安装阀杆，俯视图反映阀体的外形特征.综合构思、想象后可得出阀体的空间立体形状（右图）柚参件BB轴承件99
