1、保障房人防工程监理实施细则目录1 .工程概况及专业工程特点I1.1 建筑工程I1.2 构工程21.3 设名安装31.3.1 通风31.3.2 电气41.3.3 给水61.3.4 排水72 .监理工作依据与强制性标准条文82.1 监理工作依据82.2 RFJ01-2015强制性条文93 .监理组织机构124 .监理工作流程124.1 施工准备124.2 施工过程144.3 质量验收165 .监理工作耍点185.1 结构工程185.2 孔口防护工程245.3 防水工程295.4 装饰装修工程295.5 给排水工程295.6 通风与空调工程295.7 建筑电气安装工程296 .监理工作方法及措施30

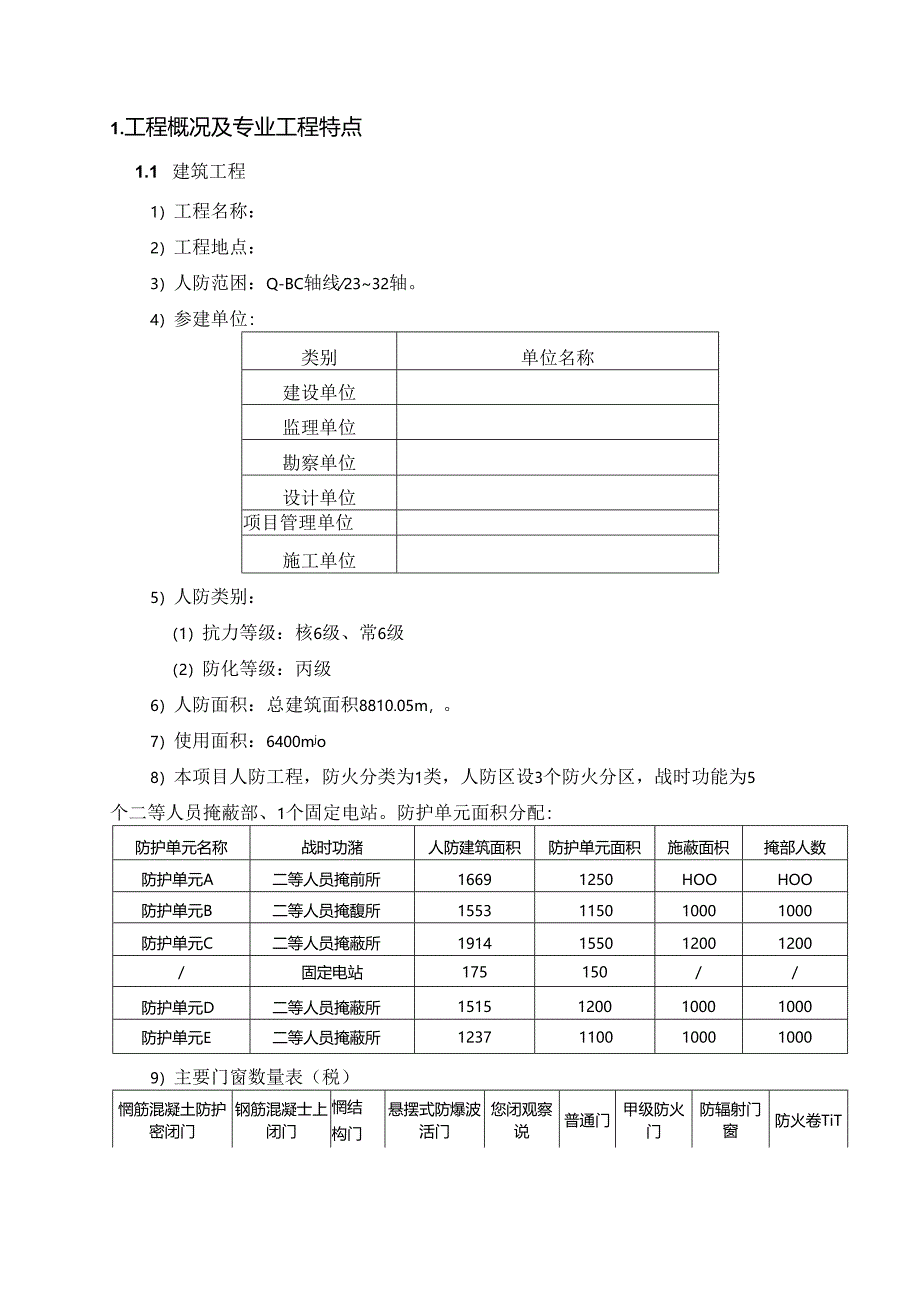

2、6.1 审查复核306.2 指令文件306.3 旁站316.4 平行检验316.5 巡视检查326.6 工地会议326.7 见证取样送检326.8 停止支付336.9 测量336.10 验收336.11 人防工程监理安全管理387表式397.1国标及建设行政主管部门规定用表391.工程概况及专业工程特点1.1 建筑工程1）工程名称：2）工程地点：3）人防范困：Q-BC轴线2332轴。4）参建单位:类别单位名称建设单位监理单位勘察单位设计单位项目管理单位施工单位5）人防类别：（1）抗力等级：核6级、常6级（2）防化等级：丙级6）人防面积：总建筑面积8810.05m，。7）使用面积：6400mjo
3、8）本项目人防工程，防火分类为1类，人防区设3个防火分区，战时功能为5个二等人员掩蔽部、1个固定电站。防护单元面积分配:防护单元名称战时功潴人防建筑面积防护单元面积施蔽面枳掩部人数防护单元A二等人员掩前所16691250HOOHOO防护单元B二等人员掩馥所1553115010001000防护单元C二等人员掩蔽所1914155012001200/固定电站175150/防护单元D二等人员掩蔽所1515120010001000防护单元E二等人员掩蔽所12371100100010009）主要门窗数量表（税）惘筋混凝土防护密闭门钢筋混凝士上闭门惘结构门悬摆式防爆波活门您闭观察说普通门甲级防火门防辐射门窗
4、防火卷TiT5035Z13/643/81.2 结构工程1）防水等级：二级2）结构安全等级：一级3）抗震设计类别：抗震设防烈度7度4）混凝土等级:（1）底板混凝土：C15险垫层：100mm厚，筏板：40Omm厚。（2）结构混凝土：C35,住宅内柱及端板C50。（3）抗港等级:P6。5）构造要求（1）人防区钢筋保护层厚度（mm）外墙外侧外墙内侧、内墙板梁、柱顶板上例迎水面直接防水设防水层502020203050备注:构件中受力钢筋的保护层厚度且不应小于钢筋的的公称直径d.并筋的等效直径应按截面面枳相等的原则涣算确定.保护层厚慢大于50三,在保护层外恻设於他150双向钢筋网或其它抗裂措施，钢筋网的保
5、护层厚度不应小干25m11u（2）钢筋铺固长度混凝土受拉钢筋的最小锚固长度和搭接长度详见图集ci1.-1.第5761页及行63热处理带肋高强钢筋的结构技术规程并筋的按等效直径。HTRB600（DH）钢筋锚固长度为HRB1.OO对应长度的1.4倍。籁筋和拉筋弯钩构造详见图集16G101-1第62页。当锚固钢筋的保护层厚度不大于5d时（d为锚固钢筋的直径），锚固长度范围内应配置横向构造钢筋，其直径不应小丁d/4：对梁、柱、斜探等构件间距不应大于5d,对板、墙等平面构件间距不应大于10d.I1.均不应大于100mm,各构件中可以采用不低于相应能构件强度等级的素碎垫块控制主筋保护以厚度.当人防区的抗震
6、等级为三级及以卜时，钢筋的锚固及搭接长度可按国标图集16G101中的三级抗寰的相关要求进行施工;当人防区的抗能等级为、二级时，钢筋的锚固及搭接长度应满足相应抗震等级的要求。此外人防结构构件纵向受拉钢筋最小锯固长度需满足1.af=1.O51.a,搭接长度需满足1.If=1.afo在任何情况下，纵向受拉钢筋搭接长度不应小丁300mm.人防门安装吊钩采用Q235B圆钢制做，严禁采用冷加工钢筋。吊环每侧锚入混凝土内长度不小于34d,且应绑扎或焊接在生筋骨架上。3）钢筋连接钢筋部位钢筋链接方式竖向钢筋柱按照设计及规迫要求剪力端水平向钢筋底板、墙板、顶板梁剪力墙底板地库顶板注：直径16及以上的钢筋连接采用
7、机械连接（I级，100%连接时为1级），直径16以下的纲筋连接采用绑扎搭接或焊接.框支梁、框支柱纵向受力钢筋应采用机械连接.6）墙体（1）地下室人防临战砌筑的分隔墙，当工程图中未明确材料时，均应采用M1.I15加气枕砌块及M5水泥砂浆砌筑.（2）地卜.室人防非承重墙体：（砂浆应采用预拌砂浆）1.3设备安装1.3.1 通风1）通风方式（1）人员掩蔽所人员掩蔽所设清洁通风/漉毒式通风和隔绝式防护通风系统，全工事采用超压推风。人仍掩蔽所清洁通风新风是：5m7h.p.1人员掩蔽所滤毒通风新风量：2m7h.p.,隔绝式通风内部循环：经计算，隔绝防护时间均分3h,C0：浓度达2.5%,满足设计要求。2）风
8、管制作（1）人防区风管壁厚不得小于I的。（2）通风管、排烟风管（包括与排风合用风管）采用采用镀锌钢板联合角咬口制作,风管贴梁底安装,管顶平接。（3）俄锌钢板风管厚度详见卜.表:风管长边mm）这3203214504517000101-12501251-400()送、排风管与度（M1.）0.50.60.751.01.2排烟风管厚度（mm0.750.751.01.21.5（3）矩形风管长边二80Omm时，其管段长度在1.2m以上均采取加固措施。（4）所有水平或垂直的风管必须设置必要的支吊架或托架。（5）风管的支吊架或托架与避免在法兰、测珏孔、调节阀等零部件处设理支吊架或托架。（6）风管上可拆卸接口不
9、得设宜在墙体或楼板内。（7）穿过变形缝的风管采用金属软管，其长度为变形缝宽度加100M及以上.8）风管穿过防火隔墙、楼板和防火墙时，穿越处风管上的防火阀、排烟防火阀两W1.各2.Om范用内的风管应采用耐火风管或风管外壁应采用防火保护措施，且耐火极限不应低于该防火分隔体的耐火极限。3）过港吸收器需人防资质专业厂家生产的合格产品。4）预埋管件应除锈，内刷防锈底漆两道。5）阀门安装时必须在顶板内预埋吊钩加以固定，不得依赖风管支推。6）战时进风系统,进风机吸入口软接头至扩散室管段及战时推风系统,排风机出口软接头至扩散室（箱）管段，必须采用2,3亮米厚的钢板气密焊接而成，内外都耍除锈，涂防锈漆二道,然后
10、外罩面漆两道,并有向扩散室0.5%的坡度：进风机（排风机）出口管道用镀锌钢板按常规施工。1.3.2 电气1）战时负荷分级（1） 一级负荷：应急照明、基本通讯设备、应急通信设备、柴油电站配套附属设备、防化电源插座箱等.（2）二级负荷：战时风机、战时水泵、通风方式信号系统、正常照明等。（3）三级负荷：不属了一和二级的其他负荷.2）供电电源（1）平时电源：本工程人防地下室平时低压电源由室内变电所引来：共引入4路消防动力，4路非消防动力，3路照明：战时引入1路动力电源。战时电源：本工程人防地下室战时负荷由人防地下室固定电站（两台104kW）提供，（2）战时各个防护单元由工程所属区域电站引接一路380/
11、220V电源，作为人防工程的战时备用电源（市电未破坏的情况优先使用市电）：进线至防护单元内的人防电源配电箱内的战时电源接口，内外电源在人防电源内手动转换。3）照明系统（1）照明、插座分别由不同的支路供电，插座为单相三线，所有插座回路均设剩余电流断路器保护.（2）工程内所选用的所有I类灯具均应接PE线.（3）应急照明：在配电间、排风排烟机房等处设置应急照明（应急时间不小F180min）,灯具选用消防专用灯具，在车道上及疏散楼梯口设疏散指示灯、安全出口灯、消防照明灯，蓄电池连续供电时间不应少于1.5h（含非火灾状态持续应急点亮时间05h）,灯具外壳采用玻璃或不耐燃材料。消防疏散指示标志灯具和消防应
12、急灯具应符合现行国家标准消防安全标志和消防应急照明和疏散指示系统的有关规定。地面疏散照明照度不应低于751.x,消防备用照明保持正常照明照度。（4）所有吸顶安装的灯具临战时必须加设防掉落保护网。4）设备安装（1）消防配电箱和控制箱表面应刷成红色。防空地下室的各种动力配电箱、人防电源配电箱、控制箱均为挂墙明装，所有电气设备均应选用无油、防潮防客性能好的产品。（2）人防各种动力配电箱、照明箱、控制箱，不得在外墙、临空墙、防护密闭隔墙、密闭隔堵上嵌墙安装.若必须设理时，应采取挂墙式明装,动力箱箱体高度60011un以下，底边即地1.5m：6000n800mm高，底边跑地1.2m：800rm1OOOi
13、rtn高，底边距地1.0m：100Oran1200ran高,底边距地0.8m：1200三以上,为落地式安装,下设200三基础。底座周闹应采取封闭措施，并应能防止就、蛇类等小动物进入箱内。照明配电箱安装高度，底边距地1.5m。（3）本工程战时医疗救护站、战时二等人员掩蔽所内设置清洁、滤毒、隔绝三种通风方式信号系统。通风方式的音响及灯光信号，设在最里一道密闭门的内侧，一般在门框上方02m处安装，如门框上方无法安装时，可在门侧墙安装，要求信号箱底距地不低于24m,三防信号控制箱设困在防化值班室内，控制箱底距地1.5m。人防呼唤音响按钮为防护型，底距地1.5m,音响装置底距地24m。三种通风方式信号系
