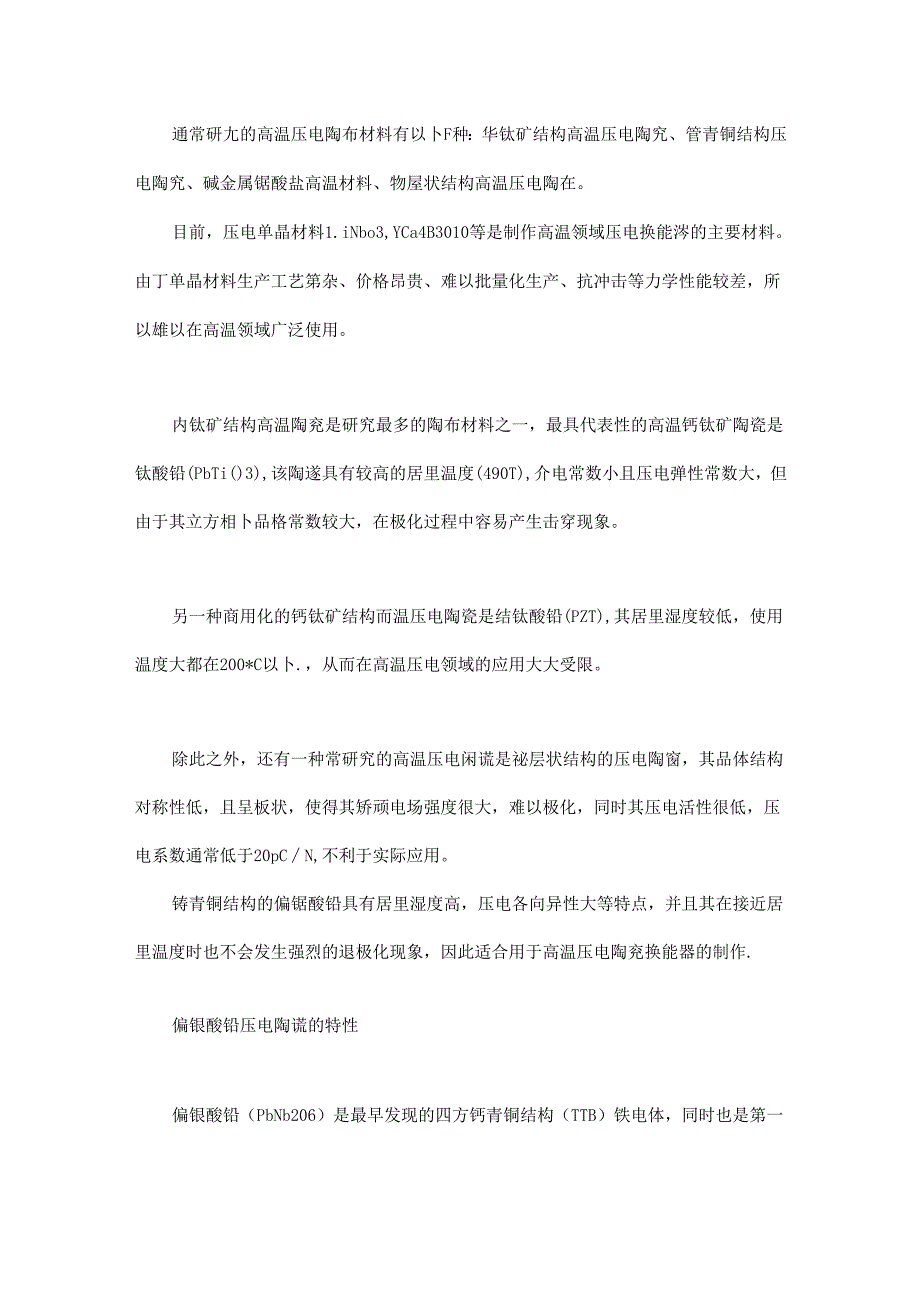

1、通常研尢的高温压电陶布材料有以卜F种：华钛矿结构高温压电陶究、管青铜结构压电陶究、碱金属锯酸盐高温材料、物屋状结构高温压电陶在。目前，压电单晶材料1.iNbo3,YCa4B3010等是制作高温领域压电换能涔的主要材料。由丁单晶材料生产工艺第杂、价格昂贵、难以批量化生产、抗冲击等力学性能较差，所以雄以在高温领域广泛使用。内钛矿结构高温陶兖是研究最多的陶布材料之一，最具代表性的高温钙钛矿陶瓷是钛酸铅(PbTi()3),该陶遂具有较高的居里温度(490T),介电常数小且压电弹性常数大，但由于其立方相卜品格常数较大，在极化过程中容易产生击穿现象。另一种商用化的钙钛矿结构而温压电陶瓷是结钛酸铅(PZT)

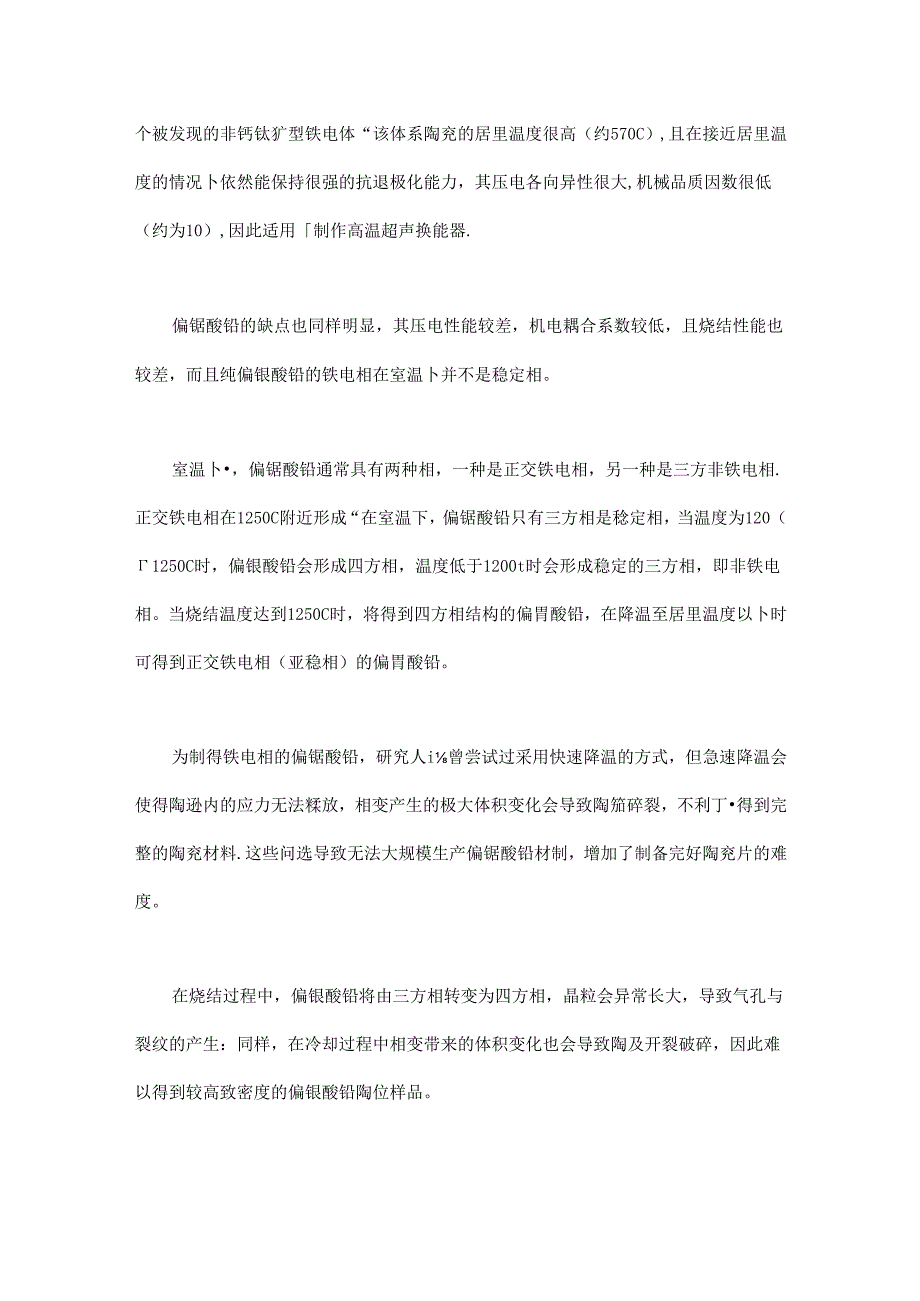

2、,其居里湿度较低，使用温度大都在200*C以卜.，从而在高温压电领域的应用大大受限。除此之外，还有一种常研究的高温压电闲谎是祕层状结构的压电陶窗，其品体结构对称性低，且呈板状，使得其矫顽电场强度很大，难以极化，同时其压电活性很低，压电系数通常低于20pCN,不利于实际应用。铸青铜结构的偏锯酸铅具有居里湿度高，压电各向异性大等特点，并且其在接近居里温度时也不会发生强烈的退极化现象，因此适合用于高温压电陶兖换能器的制作.偏银酸铅压电陶谎的特性偏银酸铅（PbNb206）是最早发现的四方钙青铜结构（TTB）铁电体，同时也是第一个被发现的非钙钛犷型铁电体“该体系陶兖的居里温度很高（约570C）,且在接近
3、居里温度的情况卜依然能保持很强的抗退极化能力，其压电各向异性很大,机械品质因数很低（约为10）,因此适用制作高温超声换能器.偏锯酸铅的缺点也同样明显，其压电性能较差，机电耦合系数较低，且烧结性能也较差，而且纯偏银酸铅的铁电相在室温卜并不是稳定相。室温卜，偏锯酸铅通常具有两种相，一种是正交铁电相，另一种是三方非铁电相.正交铁电相在1250C附近形成“在室温下，偏锯酸铅只有三方相是稔定相，当温度为120（1250C时，偏银酸铅会形成四方相，温度低于1200t时会形成稳定的三方相，即非铁电相。当烧结温度达到1250C时，将得到四方相结构的偏胃酸铅，在降温至居里温度以卜时可得到正交铁电相（亚稳相）的偏

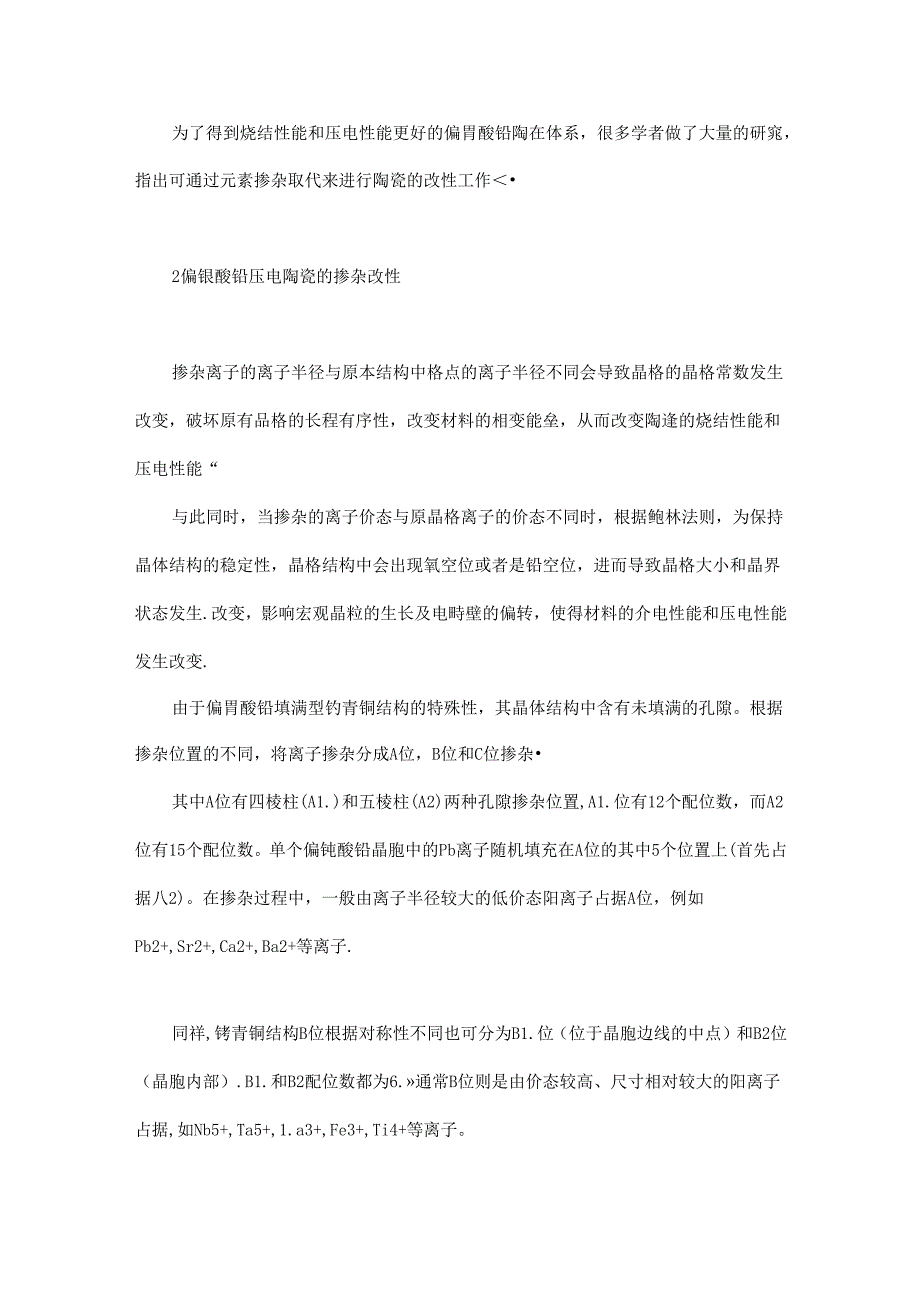

4、胃酸铅。为制得铁电相的偏锯酸铅，研究人i曾尝试过采用快速降温的方式，但急速降温会使得陶逊内的应力无法糅放，相变产生的极大体积变化会导致陶笳碎裂，不利丁得到完整的陶兖材料.这些问选导致无法大规模生产偏锯酸铅材制，增加了制备完好陶兖片的难度。在烧结过程中，偏银酸铅将由三方相转变为四方相，晶粒会异常长大，导致气孔与裂纹的产生：同样，在冷却过程中相变带来的体积变化也会导致陶及开裂破碎，因此难以得到较高致密度的偏银酸铅陶位样品。为了得到烧结性能和压电性能更好的偏胃酸铅陶在体系，很多学者做了大量的研窕，指出可通过元素掺杂取代来进行陶瓷的改性工作2偏银酸铅压电陶瓷的掺杂改性掺杂离子的离子半径与原本结构中格点
5、的离子半径不同会导致晶格的晶格常数发生改变，破坏原有品格的长程有序性，改变材料的相变能垒，从而改变陶逢的烧结性能和压电性能“与此同时，当掺杂的离子价态与原晶格离子的价态不同时，根据鲍林法则，为保持晶体结构的稳定性，晶格结构中会出现氧空位或者是铅空位，进而导致晶格大小和晶界状态发生.改变，影响宏观晶粒的生长及电畤壁的偏转，使得材料的介电性能和压电性能发生改变.由于偏胃酸铅填满型钓青铜结构的特殊性，其晶体结构中含有未填满的孔隙。根据掺杂位置的不同，将离子掺杂分成A位，B位和C位掺杂其中A位有四棱柱(A1.)和五棱柱(A2)两种孔隙掺杂位置,A1.位有12个配位数，而A2位有15个配位数。单个偏钝酸
6、铅晶胞中的Pb离子随机填充在A位的其中5个位置上(首先占据八2)。在掺杂过程中，一般由离子半径较大的低价态阳离子占据A位，例如Pb2+,Sr2+,Ca2+,Ba2+等离子.同祥,铐青铜结构B位根据对称性不同也可分为B1.位（位于晶胞边线的中点）和B2位（晶胞内部）.B1.和B2配位数都为6.通常B位则是由价态较高、尺寸相对较大的阳离子占据,如Nb5+,Ta5+,1.a3+,Fe3+,Ti4+等离子。若已知B位离子的半径，则可计算出A位及C位孔隙的大小，对阳离子有效半径的计算可为掺杂离子的选择提供参考。C位孔隙通常由尺寸小、价态低的离子占据，如1.i+,Mg+等离子.在对阳离子的有效半径、C位置
7、的尺寸、容忍因子、底子的荷电数及电价平衡等参量研究后发现，大部分离子并不能进入C位，故这方面的报道较少.A位掺杂的离子主要是取代偏锯酸铅中的Pb位和占据一些A位孔隙，此时阳离子会发生乱序观.象.Pb和O间的共价键通常被认为是儡胡酸铅晶胞的正交畸变，同时也是平面内相对于角共享八面体B06的极化驱动力。Pb2+的6s2电子构型会影响铁电体的铁电畸变，其中Pb-O共价犍导致j四方晶格的应变，这反过来也桎定了四方相的自发极化。故在A位上进行掺杂对陶瓷性能的影响是很大的。某些商业化生产的烧结性能较好的偏锯酸铅陶瓷就是利用Sr2+,Ba2+,Ca2+等在A位进行掺杂取代的。仅在位上进行取代也并不能得到最好
8、的效果，有研究发现只在偏锯酸铅的A位掺杂Ca元素，可使得材料的相对密度和压电性能得到提升，但是所得到的铁电正交结构稳定性较低，在远低于300C的湿度下其开始向股电相转变，导致材料高温压电性能不稳定，压电性能骤降。这主要是因为掺杂Ca元素引起了晶格畸变程度增大，笔者在此基础上又加入Mn4+来取代B位，双位点的掺杂会提高材料的压电相结构稳定性和热稳定性。试验表明，A位Ca2，和B位Mn，H共掺杂完全抑制/瞅电相的转变，材料原本在退火温度约为200C时出现的压电性能骤降现软消失，不仅提高了压电性能的上限，同时扩大了使用的温度范围,A,B位共取代可为获得稔定的、制备完好的偏锯酸铅高烟陶瓷材料提供参考。
9、双位点掺杂的陶兖材料具有更好的稳定性和压电性能，这主要是因为元素可在TTB品格中占据不同A位和B位位置，提高了陶瓷的烧结行为和极化效率.研究表明，A,B位的双位点掺杂有助于提高PbNb206系压电阳院的压电性能和工艺稳定性,且能获得居里湿度较高的改性陶遵材制，可满足高温环境的应用要求.3压电陶透材料在超声换能器中的应用O1.高温测卅超声波探针压电换能黑是超声无损检测探头的主要元件，而压电材料的性能决定了换能器的性能.换能器是实现电信号和声信号之间相互转换的元件.在无损检测过程中，其既需要向检测物体发射超声波，同时也需要接收物体反射的超声波，这就要求换能器中的压电陶遵材料具有很高的压电弹性常数、
10、机电相合系数以及压电电压常数。此外，在高温无损检测领域仍需要考虑压电材料的居里温度及温漂间题，保证压电材料在高温环境下的湿度稳定性。偏锯酸铅具有高居里湿度和较高的压电各向异性，这使得其在高温换能器领域有很大的应用前景。用手浸入式i湿测量的超声波探针由压电传感器和缓冲棒组成，在脉冲同波模式卜.工作。阳兖的居里温度约为510背衬由固体聚酰胺制成，采用高温环氧树脂来黏合二者。探针的工作湿度可高达215C,且不需要散热。采用由钢芯和不锈钢组成的更合缓冲棒作为延迟线，削弱了脉冲回波模式卜的杂散信号,获得r较高的信噪比“为达到成像目的，包地缓冲棒的一端连接压电传感器，力一端被加工成半球形，可实现超声波的聚
11、焦，提高空间分辨率。该探针的工作频率为5MHz。当探针在高温下完全浸入硅油中时，使用机械光栅扫描和测量可以观察到产生的超声波图像。02高温高频超声波换能器由T偏银酸铅陶在具有较而的压电各向异性，所以用其制作换能器可得到较高的信噪比，且较高的压电各向异性有助于提高采集图像的分辨率和灵敏度。借此特点可制作高频超声换能器，将其应用于医学超声诊断和工业超声无损检测领域。有报道显示掺杂W元素的偏锯酸铅具有较低的介电损耗，较高的压电弹性常数(d33=108pCN)和较高的居里温度(448七)。改性过的偏锯酸铅陶瓷介电常数低，可用丁分辨率较高的场合。利用改性过的偏钝酸铅陶兖制作的高频换能器脉冲波形好、频率特
12、性曲线光滑且杂波较少。该类改性后的偏银酸铅压电陶龙在高温高频压电换能器的应用中具有很大的潜力。03声波测井压电接收换能器声波测井技术是勘探石油和天然气的重要手段，而压电换能罂是声波测井装理的重要元件.典型压电接收换能器有以下3种：矩形叠片接收换能器、圆形叠片接收换能器、圆柱形压电接收换能器。矩形福片接收换能器因其结构简单，性能稔定，是声波测井中常用的换能器结构。为兼顾接收灵敏度，所设计的换能器矩形面积较大，适合于大尺寸的常规正交偶极子声波测井设备.这给制作大尺寸压电陶瓷材料带来一定的挑战：同时声波测井压电接收换能涔需要具备较高的灵敏度和较宽的频带，对压电材料的电学性能提出了严格的要求“有研究改
13、进了传统的压电陶及制备工艺，制备了可用于声波测井系统多极子的压电陶瓷材料。该材料的介电常数约为280,损耗低至0.68%,居里通度为489V,压电常数达92pCN,机电耦合系数为0.10。所制备的压电材料具有谐振频率单一，接收信号幅度宽，检定性好，灵敏度较高等特点，同时其烧结性能也得到改善，使大尺寸烧结成为可能。改进的偏锯酸铅系压电陶直完全满足新一代声波测井系统多极阵列多极子接收换能器的使川要求.04高温超声成像压电换能器在地质开采或空间探索等领域，钻探岩石或地表往往面临者高温挑战.比如，在对较深的油气田、地热井进行钻探时,环境温度往往高于300-C,普通PZT（拈钛酸铅压电陶兖）在此温度下难
14、以工作。油井探测中最常用的是厚度方向伸缩模式的压电换能器，相比于PZT,PbNb2O6陶透厚度方向的机械耦合系数较大,厚度方向的振动是其主要振动模式，且其具有优异的耐高温性，有里用了高温环境卜的井壁超声成像领域。有研窕基于井下而湿的环境，利用有限元方法仿真r偏锯酸铅压电陶遵超声成像在声波钻探测量方面的振动模态。仿真结果的时域分析表明，由偏银酸铅压电陶斐模拟的换能器，其自发自收的信号波形良好，没有明显拖尾，说明PbNb206压电陶谎在高温环境F井壁超声成像领域具有应用潜力。05低频超声骨密度测定仪超声骨物度测定仪采用低频率常数改性的压电陶谎材料来产生超声波，利用声波透射原理来检测人体的骨质情况,
15、具有检查速度快、诊断安全、准确,检查方式方便、科学,评价依据可辨等特点。有研究以偏钝酸铅为主体，对其进行兔合添加改性，得到低频率常数改性偏银酸铅压电陶兖材料，该材料完全达到了骨密度仪超声换能器的使用要求。改性后的偏银酸铅基陶变材料具有谐振频率单一，灵敏度高，接收信号幅度宽，稳定性好等特点。结语通过元素掺杂可对偏胃酸铅网在进行改性，将元素掾杂在偏银酸铅钓青铜结构的不同格点位置时陶遵性能的影响也不同，总的来说，元亲掺杂可以大幅提高材料的烧结性能和压电性能。改性后的陶兖材料在高温换能蹲及高温超声无损检测领域都有者较大的应用前景.但改性后的偏泥酸铅陶竟大都失去了压电各向异性大的特点，降低了换能涔的分辨率和灵敏度，有望在后续工作中通过研究元索掺杂对晶体结构的影响来调控材料的压电各向异性。此外，随着工业技术的发展，高温压电换能器的使用环境变得复杂（如温差较大、低氧分压、辐射等），制作要求也更加严苛。因此，制备出综合性能优异，狂杂环境耐受性好的高温压电陶遵材料成为今后工作的重点方向“
