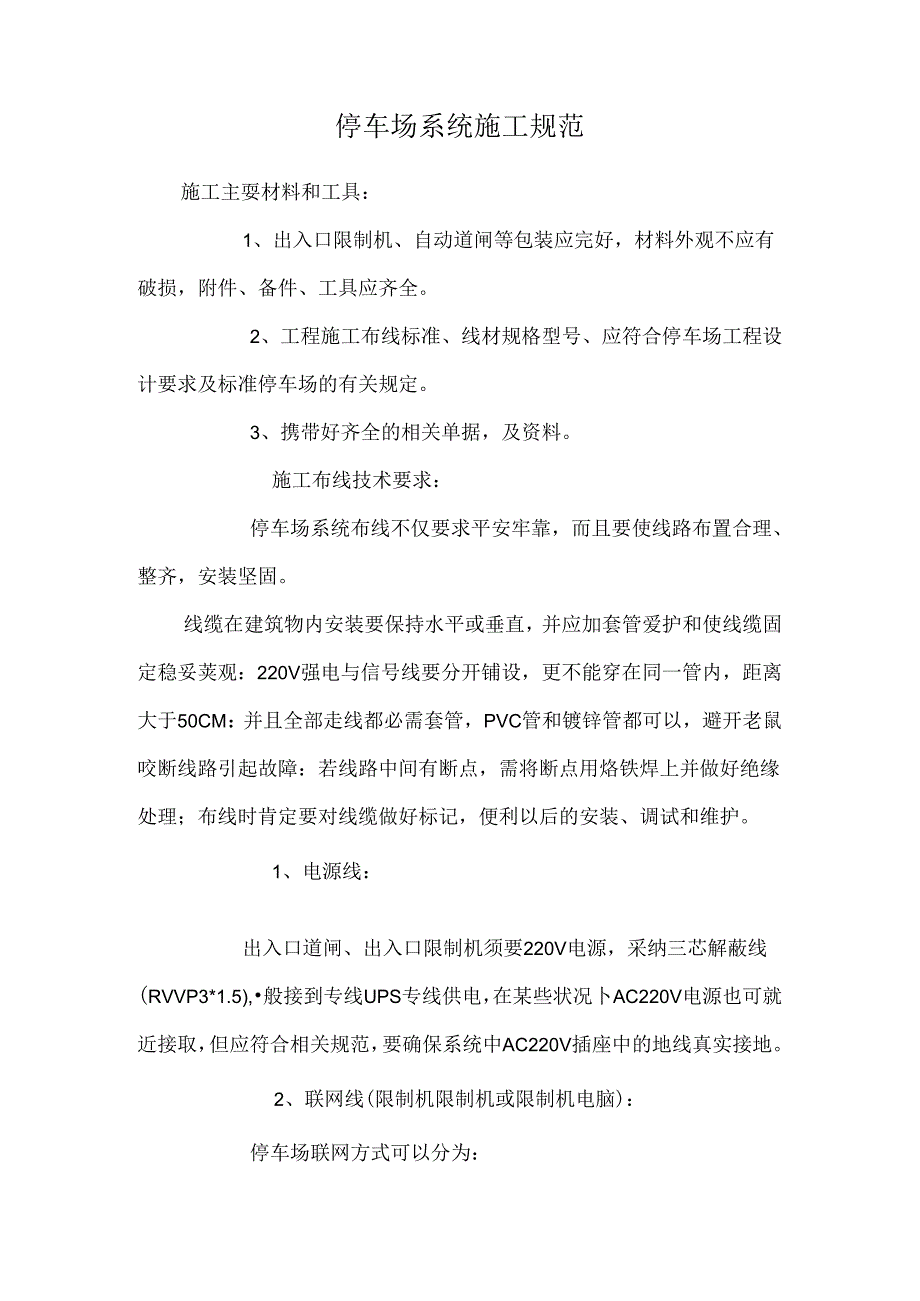

1、停车场系统施工规范施工主耍材料和工具：1、出入口限制机、自动道闸等包装应完好，材料外观不应有破损，附件、备件、工具应齐全。2、工程施工布线标准、线材规格型号、应符合停车场工程设计要求及标准停车场的有关规定。3、携带好齐全的相关单据，及资料。施工布线技术要求：停车场系统布线不仅要求平安牢靠，而且要使线路布置合理、整齐，安装坚固。线缆在建筑物内安装要保持水平或垂直，并应加套管爱护和使线缆固定稳妥荚观：220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM：并且全部走线都必需套管，PVC管和镀锌管都可以，避开老鼠咬断线路引起故障：若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理；布线

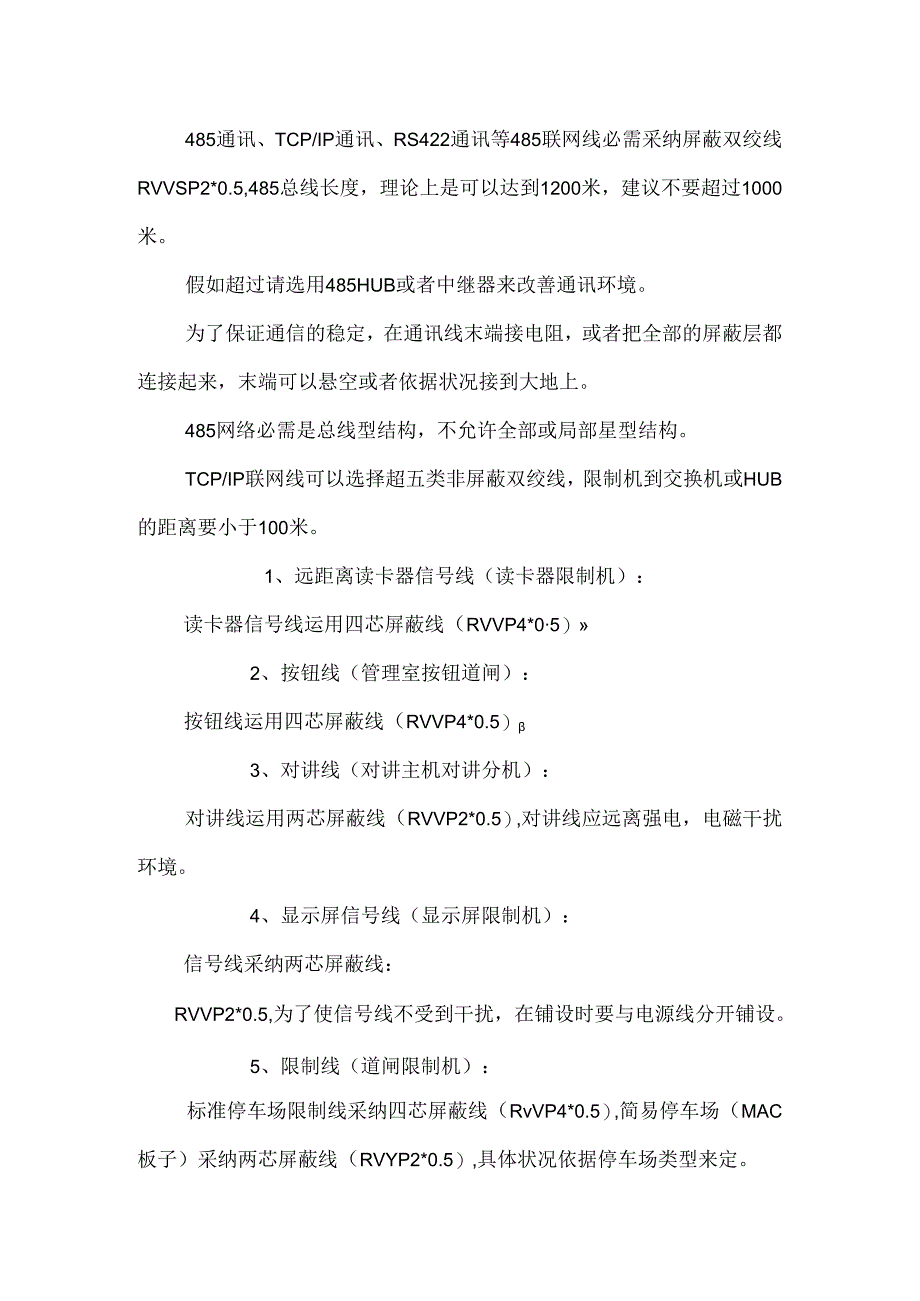

2、时肯定要对线缆做好标记，便利以后的安装、调试和维护。1、电源线：出入口道闸、出入口限制机须要220V电源，采纳三芯解蔽线(RVVP3*1.5),般接到专线UPS专线供电，在某些状况卜AC220V电源也可就近接取，但应符合相关规范，要确保系统中AC220V插座中的地线真实接地。2、联网线(限制机限制机或限制机电脑)：停车场联网方式可以分为：485通讯、TCP/IP通讯、RS422通讯等485联网线必需采纳屏蔽双绞线RVVSP2*0.5,485总线长度，理论上是可以达到1200米，建议不要超过1000米。假如超过请选用485HUB或者中继器来改善通讯环境。为了保证通信的稳定，在通讯线末端接电阻，或
3、者把全部的屏蔽层都连接起来，末端可以悬空或者依据状况接到大地上。485网络必需是总线型结构，不允许全部或局部星型结构。TCP/IP联网线可以选择超五类非屏蔽双绞线，限制机到交换机或HUB的距离要小于100米。1、远距离读卡器信号线（读卡器限制机）：读卡器信号线运用四芯屏蔽线（RVVP4*05）2、按钮线（管理室按钮道闸）：按钮线运用四芯屏蔽线（RVVP4*0.5）3、对讲线（对讲主机对讲分机）：对讲线运用两芯屏蔽线（RVVP2*0.5）,对讲线应远离强电，电磁干扰环境。4、显示屏信号线（显示屏限制机）：信号线采纳两芯屏蔽线：RVVP2*0.5,为了使信号线不受到干扰，在铺设时要与电源线分开铺设

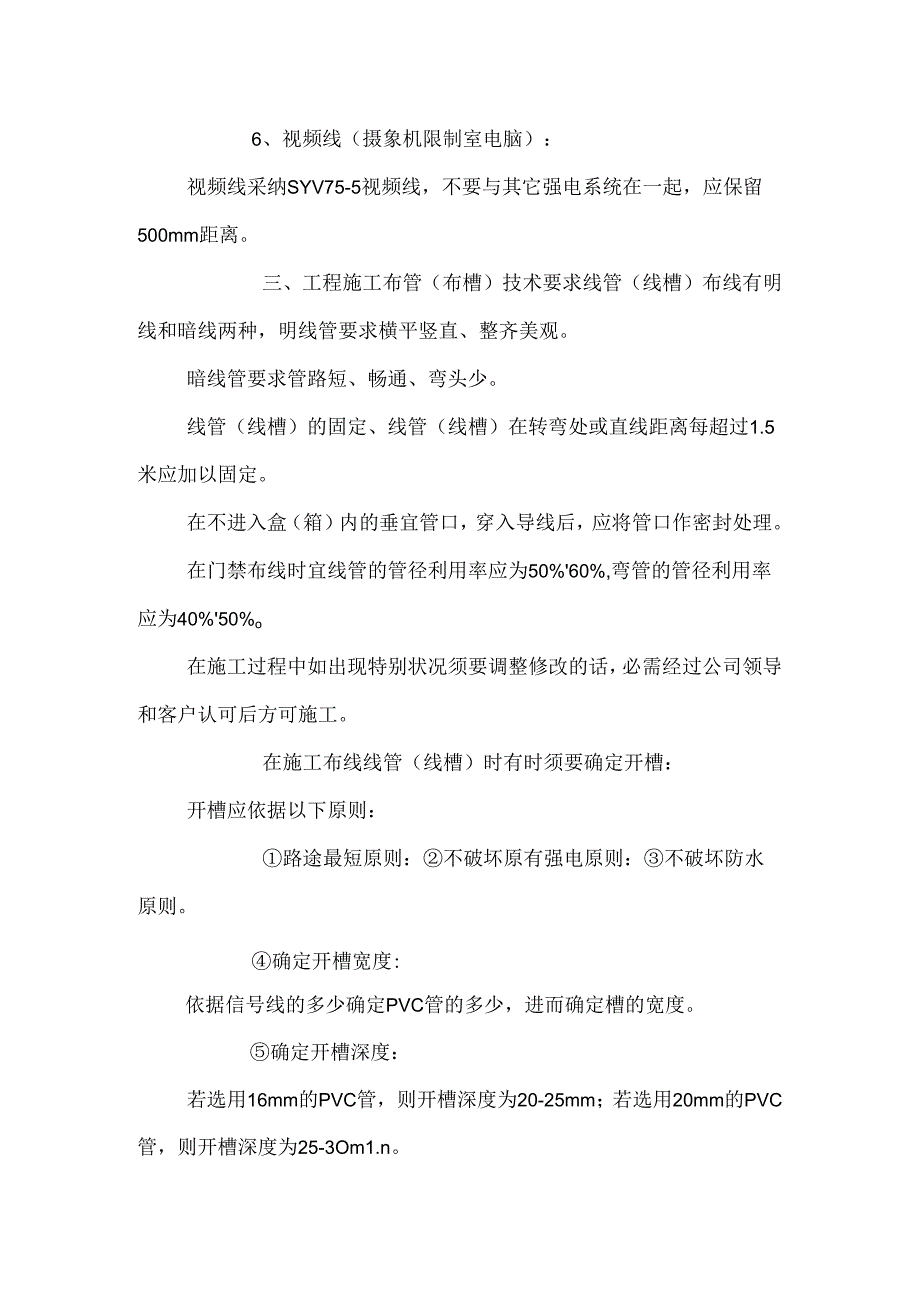

4、。5、限制线（道闸限制机）：标准停车场限制线采纳四芯屏蔽线（RvVP4*0.5）,简易停车场（MAC板子）采纳两芯屏蔽线（RVYP2*0.5）,具体状况依据停车场类型来定。6、视频线（摄象机限制室电脑）：视频线采纳SYV75-5视频线，不要与其它强电系统在一起，应保留500mm距离。三、工程施工布管（布槽）技术要求线管（线槽）布线有明线和暗线两种，明线管要求横平竖直、整齐美观。暗线管要求管路短、畅通、弯头少。线管（线槽）的固定、线管（线槽）在转弯处或直线距离每超过1.5米应加以固定。在不进入盒（箱）内的垂宜管口，穿入导线后，应将管口作密封处理。在门禁布线时宜线管的管径利用率应为50%60%,弯
5、管的管径利用率应为40%50%o在施工过程中如出现特别状况须要调整修改的话，必需经过公司领导和客户认可后方可施工。在施工布线线管（线槽）时有时须要确定开槽：开槽应依据以下原则：路途最短原则：不破坏原有强电原则：不破坏防水原则。确定开槽宽度:依据信号线的多少确定PVC管的多少，进而确定槽的宽度。确定开槽深度：若选用16mm的PVC管，则开槽深度为20-25mm；若选用20mm的PVC管，则开槽深度为25-3Om1.n。线槽外观要求：横平竖直，大小匀称。线槽的测量：暗盒和配线箱槽独立计算，全部线槽按开槽起点到线槽终点测量，若线槽宽度超过80mm按双线槽长度计算。封槽：封槽后的墙面、地面不得高于所在
6、平面，应与原平面相平。四、设备安装技术要求1、出入口限制机、自动道闸限制机距相对应道闸之间的距离不得小于三米（出入口雷同）。设备应垂直于水平地面，倾斜角度不大于Io箱底与地面接触紧密，间隙出用水泥抹平密封。箱体不应超出车道线，最小距车道边缘5厘米。-设备固定要坚固，不存在摇摆的状况，并应当在抵受100kgs冲力时设备不移位不松动。入口限制机应安装于车辆前进方向的左侧，便司机从车辆左侧窗口读卡。2、显示屏显示屏应垂宜于水平地面，倾斜角度不大于Io固定于司机简单看到并易于倒车的位置。3、道闸限制按钮道闸限制按钮安装在人员便利操作的地方，具体状况依据现场来操作。4、摄像机应垂直于水平地面，倾斜角度不
7、大于1。支架底座与地面接触紧密，间隙出用水泥抹平密封。机体不应超出车道线，距离出入口限制机36米。设备固定要坚固，不存在摇摆的状况，抓拍图像的同时监视道闸闸杆的状态，具体状况还是须要以现场状况而定。五、地感线圈技术要求1、线圈材料：标准0.75mm耐高温镀锡线。2、四周50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。3、四周1米范围内不能有超过220V的供电线路。4、作多个线圈时，线圈与线圈之间的距离要大于2米，否则会相互干扰。5、标准3米宽公路，地感线圈的尺寸为2米长1米宽，角上做45、20厘米长的切角。如下图：6、线圈与公路边的距离在50厘米左右，线圈为垂宜叠加绕38隅，总长度在30
8、-40mo7、埋设线槽切割参数:宽度3-5mm,深度40-50mm,深度和宽度要匀称一样，应尽量避开忽深忽浅、忽宽忽窄的状况。如下图：8、线圈应与道闸或限制机处于同一平衡位置。9、线圈引出的两根线应当双绞，密度为每米不少于50结，未双纹的输出引线将会引起干扰。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。10、埋设好后，应用水泥、沥青、环氧树脂等材料将槽口密封固化。对于水泥路面上述三种材料均可运用，对于沥青石子路面可运用沥青或环氧树脂。11、切割完毕的槽内不能有杂物，尤其不能有硬物，要先清理干净。12、地感线圈的引线槽要切割至平安岛的范
9、围内，避开引线袒露在路而。13、绕线圈时必需将线圈拉直，但不要绷得太紧并紧贴槽底，不要产生交织层。将线圈绕好后，将双绞好的输出引线通过引出线槽引出。六、平安岛技术要求在公路当中建一个环形水泥墩，俗称平安岛。平安岛主要是起摆放设备以及防止车辆撞击设备的作用。如因公路宽度限制设备安装于路边时，应在路边做设备安装地基。平安岛施工留意事项：1、如设备安装地基尺寸应比设备实际尺寸大10厘米以上，防止固定设备时膨胀螺丝将地基胀破。2、平安岛应高出地面约10cm-15cm1,3、如设备安装的地面为水泥基础时，地基可干脆在地面上铺设，但铺设的地方应当以星型每间隔25厘米打一根钢筋（20以上），钢筋应深化地面不
10、低于5厘米、外露不低于5厘米。4、如设备安装的地面为沥青基础时，地基可干脆在地面上铺设，但铺设的地方应当以星型每间隔25厘米打一根钢筋（20以上），钢筋应深化地面不低于20厘米、外露不低于5厘米。5、如设备安装的位置为泥土基础（设备安装于路边或花坛边）时，应在位置处挖坑，使平安岛或地基深化地面30厘米以上。6、地基材料：国标425#硅酸盐水泥、中砂，水泥与砂的比例（体积比）应当在1：2左右。避开运用泥土、石头、石块、砖块等材料。平安岛示意图：七、系统检查测试1、安装前检查:在安装设备前需提前将设备品种、数量核对安装合同，确定无误后从库房领出设备。当设备从库房中领出后，需对全部设备逐一测试，以检
11、测设备是否正常，避开在安装时带来麻烦。2、安装测试：设备安装时，首先应对电源进行测试，以避开电源不稳定。设备安装完应对限制器统一加电测试。通电后应对每一设备进行检查是否正常工作。若以上检查无问题时，方可对整体系统进行统一严谨调试。以上调试需做好每一项调试笔录，在系统安装过程中同时需将每天的安装记录作好具体记录。八、客户培训、填写单据和移交材料工程施工完成后，与甲方相关负贡人进行沟通，请其提出相关看法。并协商培训事宜，若可以马上进行培训，请甲方列出需系统实现的各种权限要求。并依据所提出的要求进行笔录，依据要求对系统软件进行各种相关设置，实现其所需功能，并作好各种相关培训，同时作好移交工作。若不能
12、马上进行培训，则须协商支配培训日期。若调试培训完成后须由受培训人员及甲方相关人员签署相关培训单据，及向客户移交设备和运用资料。九、停车场工程施工留意事项1、全部外部设备连接的线头不能太长，以免外露造成短路现象。2、220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM.3、布线时肯定要对线缆做好标记，便利以后的安装、调试和维护。4、全部走线都必需套管，PVC管和镀锌管都可以，避开老鼠咬断线路引起故障。5、线缆在建筑物内安装要保持水平或垂宜，并应加套管爱护和使线缆固定稳妥美观。6、他线时应尽量避开导线有接头。7、要严格依据布线要求规范施工。8、停车场等带斜坡的出入口，限制机箱应安装于路面较平坦的地方。避开车辆半坡起步的状况。9、线前应先清刷管孔，穿放电缆时宜抹黄油或滑石粉,进入管口的电缆应保持平宜，并应实行防潮、防腐等处理措施。10、各个设备间距离依据现场状况做适当调整，若系统中没有某设备则该设备所需线材勿需铺设。11、出入口限制机、出入口道闸、出入口摄像机的尺寸及摆放位置相同，地感线圈尺寸相同。
