1、毕业论文题目质监局局域网的建设专业名称计算机科学与技术学生姓名指导教师毕业时间摘要随着网络的逐步普及，办公网络的建设是各企业单位、事业单位、政府机关向信息化发展的必然选择。本毕业设计中质监局局域网系统是一个非常庞大而复杂的系统，它不仅为综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。而质监局局域网工程建设中主要应用了网络技术中的重要分支局域网技术来建设与管理的，因此本毕业设计课题将主要以质监局局域网建设过程可能用到的各种技术及实施方案为设计方向，为质监局局域网的建设提供理论依据和实践指导。关键字：局域网、Intemet、计算机网

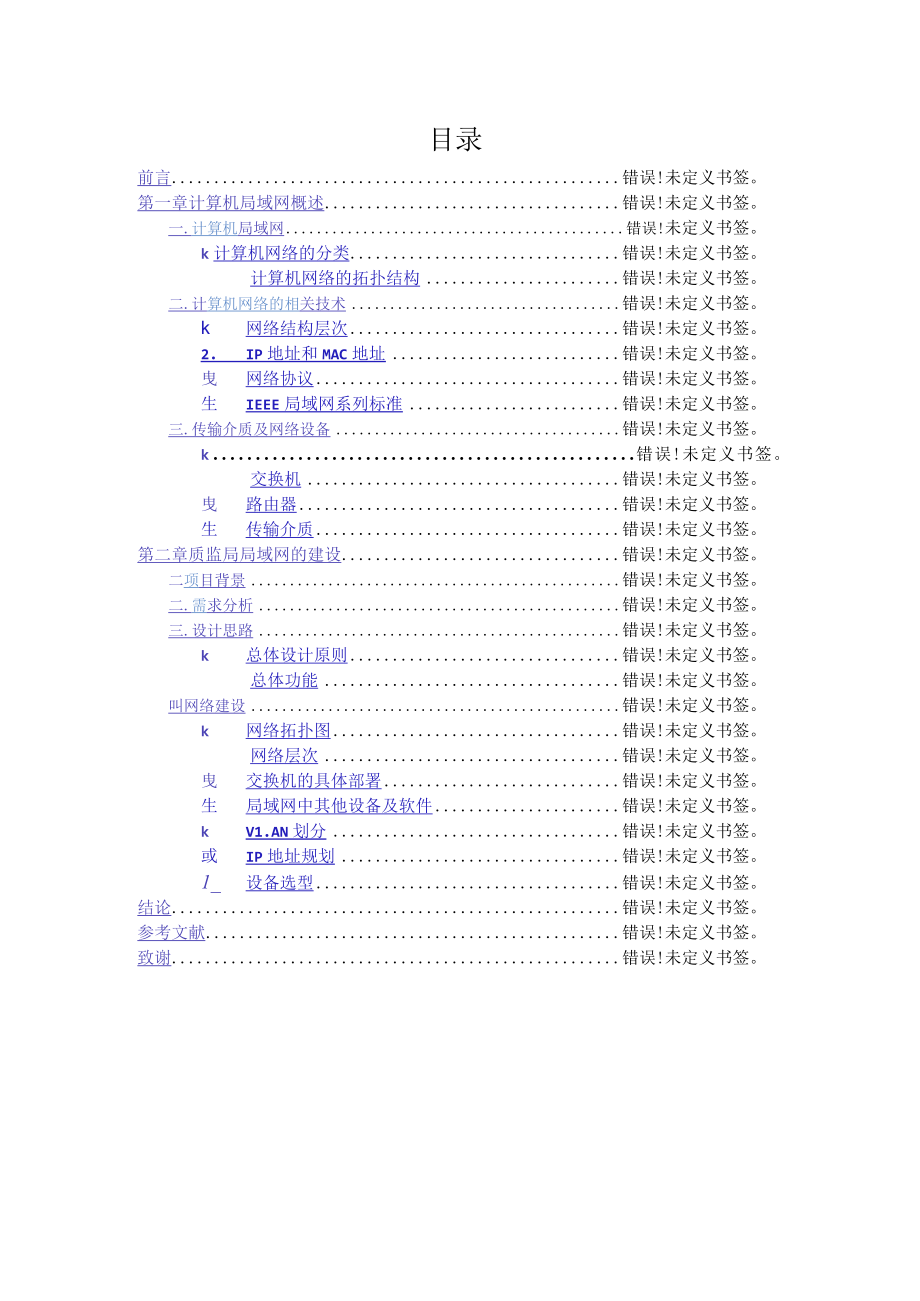

2、络、网络协议、服务器、防火墙目录前言错误!未定义书签。第一章计算机局域网概述错误!未定义书签。一.计算机局域网错误!未定义书签。k计算机网络的分类错误!未定义书签。计算机网络的拓扑结构错误!未定义书签。二.计算机网络的相关技术错误!未定义书签。k网络结构层次错误!未定义书签。2.IP地址和MAC地址错误!未定义书签。曳网络协议错误!未定义书签。生IEEE局域网系列标准错误!未定义书签。三.传输介质及网络设备错误!未定义书签。k错误!未定义书签。交换机错误!未定义书签。曳路由器错误!未定义书签。生传输介质错误!未定义书签。第二章质监局局域网的建设错误!未定义书签。二项目背景错误!未定义书签。二.

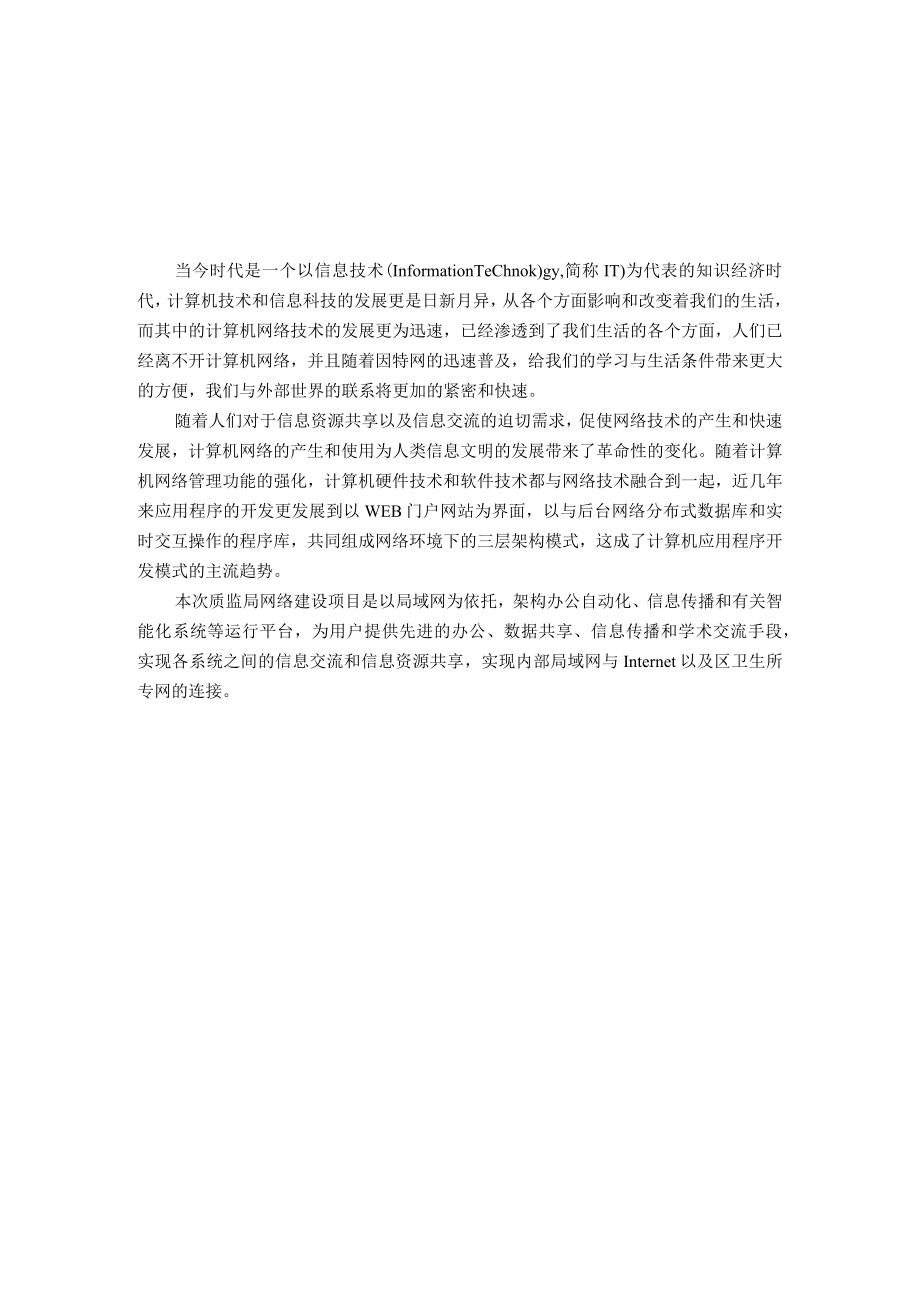

3、需求分析错误!未定义书签。三.设计思路错误!未定义书签。k总体设计原则错误!未定义书签。总体功能错误!未定义书签。叫网络建设错误!未定义书签。k网络拓扑图错误!未定义书签。网络层次错误!未定义书签。曳交换机的具体部署错误!未定义书签。生局域网中其他设备及软件错误!未定义书签。kV1.AN划分错误!未定义书签。或IP地址规划错误!未定义书签。1_设备选型错误!未定义书签。结论错误!未定义书签。参考文献错误!未定义书签。致谢错误!未定义书签。当今时代是一个以信息技术(InformationTeChnok)gy,简称IT)为代表的知识经济时代，计算机技术和信息科技的发展更是日新月异，从各个方面影响和
4、改变着我们的生活，而其中的计算机网络技术的发展更为迅速，已经渗透到了我们生活的各个方面，人们已经离不开计算机网络，并且随着因特网的迅速普及，给我们的学习与生活条件带来更大的方便，我们与外部世界的联系将更加的紧密和快速。随着人们对于信息资源共享以及信息交流的迫切需求，促使网络技术的产生和快速发展，计算机网络的产生和使用为人类信息文明的发展带来了革命性的变化。随着计算机网络管理功能的强化，计算机硬件技术和软件技术都与网络技术融合到一起，近几年来应用程序的开发更发展到以WEB门户网站为界面，以与后台网络分布式数据库和实时交互操作的程序库，共同组成网络环境下的三层架构模式，这成了计算机应用程序开发模式
5、的主流趋势。本次质监局网络建设项目是以局域网为依托，架构办公自动化、信息传播和有关智能化系统等运行平台，为用户提供先进的办公、数据共享、信息传播和学术交流手段，实现各系统之间的信息交流和信息资源共享，实现内部局域网与Internet以及区卫生所专网的连接。第一章计算机局域网概述系统的理解网络理论对于掌握网络技术是十分必要的，本论文中仅对于相关技术作简单的介绍，便于读者阅读。计算机局域网“网络就是计算机”，计算机网络已经在企业、事业、学校、政府机关等地方成为不可缺少的工具。对网络的进一步定义是：“至少有两个具有共享需求的个体；至少有一种方法或通路使其个体互连；至少有一种规则使两个或两个以上个体相
6、互传信。”个体指计算机硬件和软件、方法或通路指连接与传输媒介、规则指网络通信协议。网络在不同的阶段有不同的含义，定义也会被修改，但几十年的变迁有一点始终不改，那就是“资源”的共享，包括软件资源、硬件资源、数据和服务资源的共享，它是组网的原始动力。1.计算机网络的分类网络按照传输距离可以分为一下3种：1）局域网（1.oca1.AreaNetworks,简称1.AN）。局域网的传输距离较短一般从几米到几公里，往往用于一个单位，比如一个公司、一个政府部门等。局域网的优点是传输速率高，往往可以达到百兆或千兆,局域网的另一个优点是传输信号质量高，误码率低，传输时延小。2）广域网（WideAreaNetw
7、orks,简称WAN）。广域网也成为远程网，传输距离为几百公里甚至更远,一般跨城市甚至国家。广域网往往会用多种通信介质，比如光纤、微波中继、卫星通信与电力载波等。如何在广域网上保证网络访问的安全，是目前网络技术的关键和核心技术领域之*03）城域网（Metropo1.itanAreaNetwork,简称MAN）。城域网介于1.AN和WAN之间，传输距离由几公里到十几公里，“城域网”可以理解为一个城市范围内的网络，事实上目前的城域网通常以高速环网为核心架构一个城市的主干高速通信网。2.计算机网络的拓扑结构网络拓扑就是网络中计算机、缆线以及其他通信部件构成的几何布局。计算机网络的拓扑有多种类型，并且
8、是随着网络技术的不断发展而不断涌现与完善。1)总线型(Bus)将各节点的设备用同一根网线连接起来，所有主机共享同一通信介质，拓扑结构如图1.1.0在总线电缆上任何一处的松动和脱离都会引起网络无法运行，且由于布线问题故障的定位及修复比较困难，维护比较困难图1.1总线型网络拓扑结构2)星形(Star)星型拓扑网络以中央节点为中心，由中央节点与其他节点相连接组成，如图1.2所示。中央节点机一般为集线器或交换机，除了中心节点之外的任何节点故障或节点的增减都不影响网络中的其他节点工作，从而实现了网络便于维护、便于管理的优越性。图1.2星型网络拓扑结构3)树形(Tree)当一台集线器或交换机的端口数量不足
9、以连接所有的计算机或者需要联网的计算机分布比较分散，可以再串联第二级星型网络，如图1.3所示，这就是树形拓扑结构。图1.3树形网络拓扑结构4)环形(Ring)网络中各节点通过环路接口，链接到一条首尾相连的闭合环形通信线路中，如图1.4所示。环网上的任何一个节点的故障都会影响整个网络传输。图1.4环形网络拓扑结构二.计算机网络的相关技术1 .网络结构层次国际标准化组织未来连接不同设备的网络体系结构，于1984年提出开放系统互联参考模型C)S1.(OpenSystemInterconnection)o它被分成7层，这7个层次分别定义了不同的功能。几乎所有的网络都是基于这种体系结构的模型进行改进并定
10、义的，这些层次从上到下分别是应用层、表示层、会话层、运输层、网络层，数据链路层和物理层，其中物理层是位于体系结构的最低层，它定义了OS1.网络中的物理特性和电气特性。OS1.参考模型及工作过程如图1.5所示。图1.5OSI七层体系结构及数据流说明TCP/IP（TransmissionContro1.Protoco1./IntemetProtOCo1.,传输控制协议和互连网协议）缩写，TCP/IP体系结构是当前应用于Internet网络中的体系结构，它是由OS1.结构演变来的，它没有表示层，只有应用层、运输层，互联层和网络接口层。2 .IP地址和MAC地址2.1 IP地址1） IP地址网络地址唯
11、一指定了每一个网络，同一网络中的每台计算机都共享相同的网络地址，并用它作为自己IP地址的一部分。例如，在IP地址172.16.30.56中，172.16就是这个网络地址。主机地址是在一个网络中用来标识每台计算机的，它是一个唯一的标识符。在IP地址为172.16.30.56的这个例子中，30.56就是这个主机的地址。IP地址分为A、B、C、D、E五类，图1.6解释了这5个网络的类别关系，表1.1说明了这几类地址的范围及掩码。图1.6IP地址分类A类0.0.0.0-126.255.255.255255.0.0.0B类128.0.0.0-191.255.255.255255.255.0.0C类192
12、.0.0.0.-223.255.255.255255.255.255.0D类224.0.0.0-239.255.255.255E类240.0.0.0-255.255.255.255表1.1.IP地址范围2）私有IP地址私有地址可以被用于私有网络，只是它们不可以路由通过Internet,这个设计主要是为了满足广泛需要的安全目的，同时也很有效地节省了宝贵的IP地址空间，表1.2是被保留的私有IP地址列表。A类10.0.0.0-10.255.255.255B类172.16.0.0-172.31.255.255C类192.168.0.0-192.168.255.255表1.2私有地址列表3）特殊IP地
13、址在IP地址中除了定义了私有IP地址外，还定义了如下IP地址在网络通信时所表示的特殊意义，这些地址不可用于一般的IP地址配置。,在路由表中指向默认网关。,既指向本机。2.2 MAC地址每块网卡出厂时，就被赋予唯一的物理地址作为标识，这样的物理地址称为MAC地址。MAC地址由6个字节组成，用16进制数表示，6个字节中前3个为制造网卡厂商的标识，后3个字节为网卡序列号，因此每一个网卡的MAC地址在全球是独一无二的。3 .网络协议网络协议是通信双方共同遵守的约定和规范，网络设备必须安装或设置各种网络协议之后才能完成数据的传输和发送，在校园局域网上用到的协议主要有，ICP/IP协议、IPX/SPX协议
14、等。3.1 TCP/IP协议TCP/IP协议是目前在网络中应用得最广泛的协议，ICP/IP实际上是一个关于Internet的标准，并随着的Internet广泛应用而风靡全球，它也成为局域网的首选协议。TCP/IP是一种分层协议，它共被分为个4层次，大约包含近期IOO个非专有协议，通过这些协议，可以高效和可靠地实现计算机系统之间的互连。TCP/IP协议中的核心协议有TCP(传输控制协议)、UDP(用户数据报协议)和IP(因特网协议)。TCP/IP协议组模型如图1.7：TCP/IPprotoco1.suite应用层TFTPSMTPDNSRIPISNMP传输层TCPUDP互联层ARPIGMPICMP
