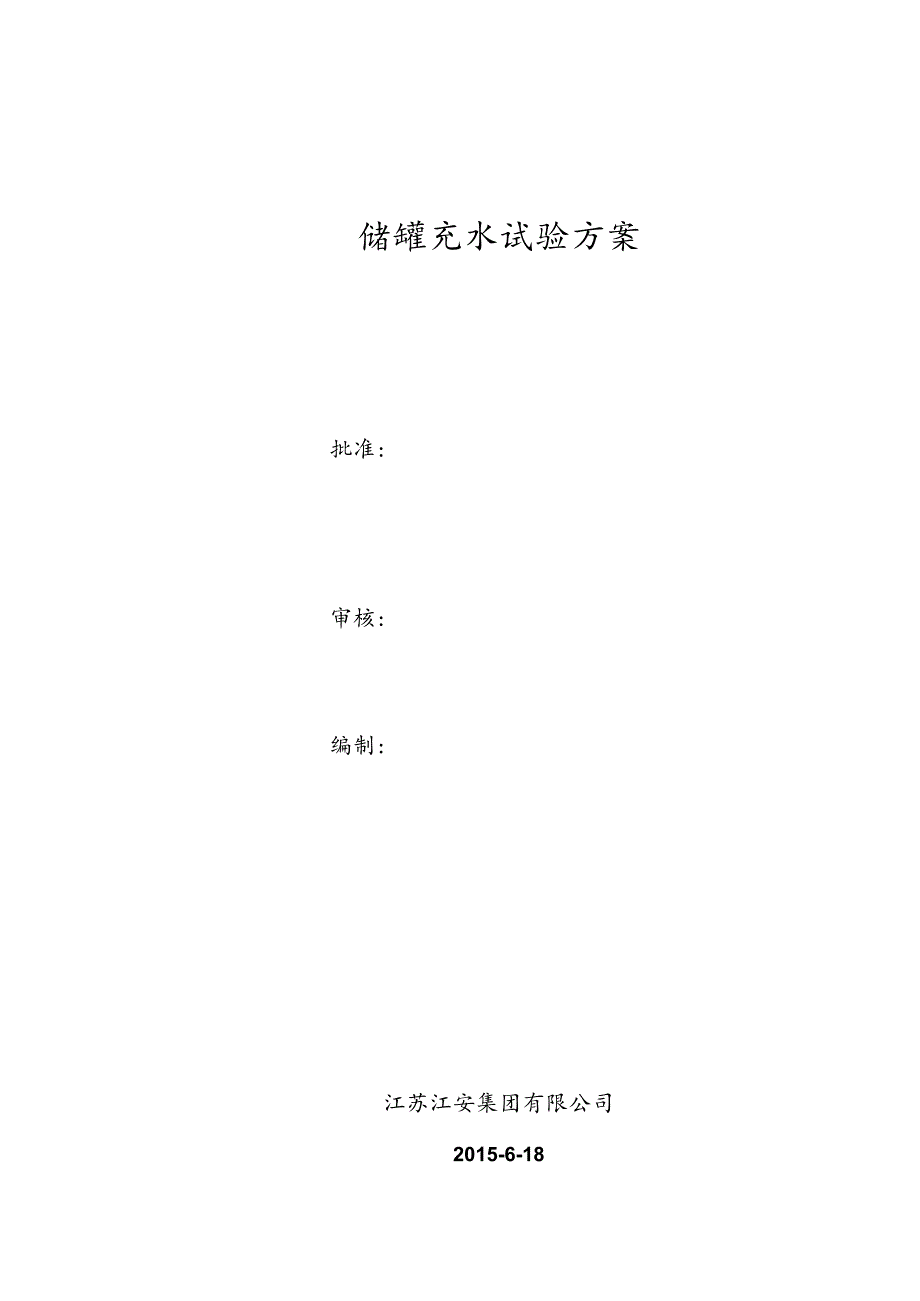

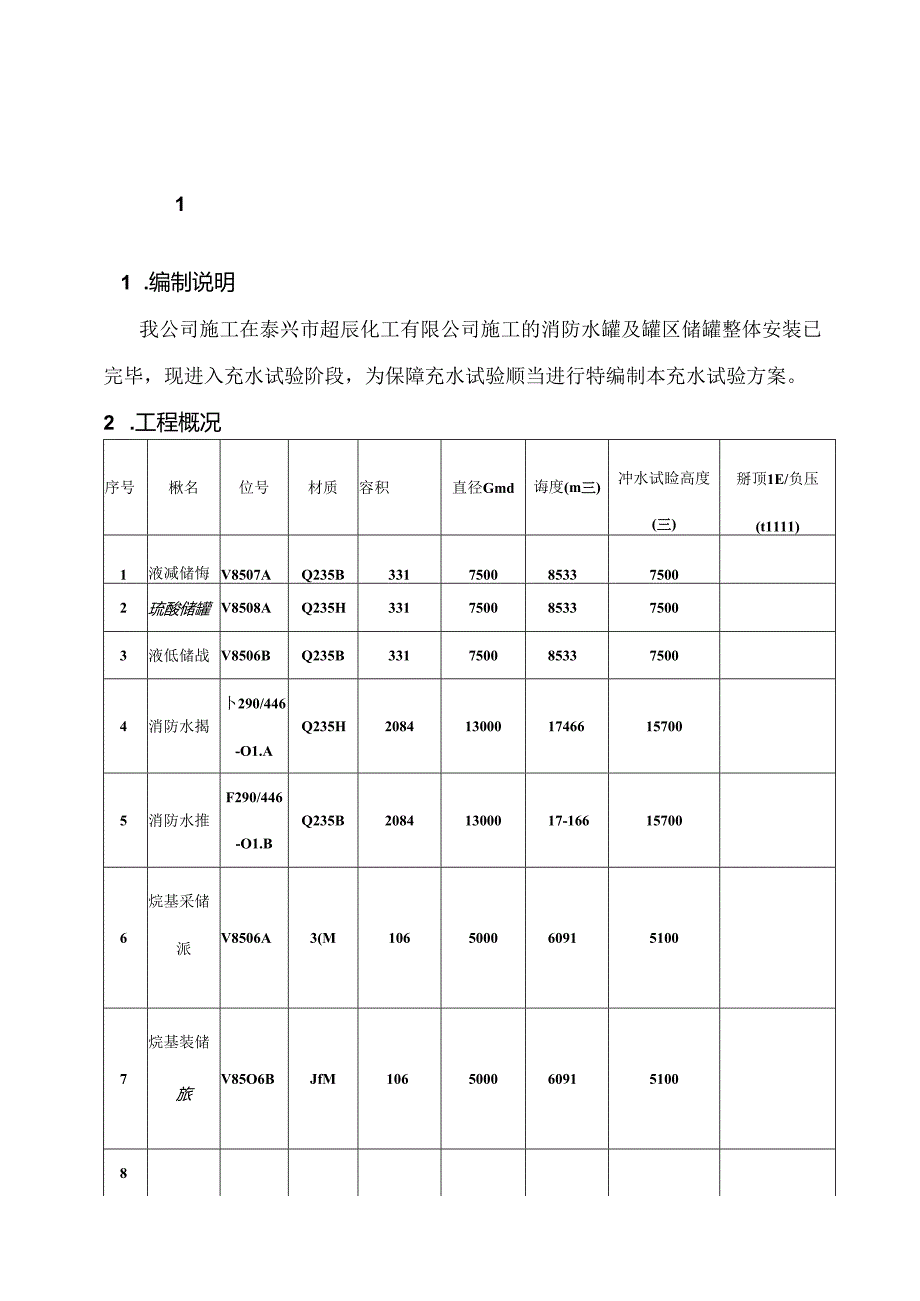

1、储罐充水试验方案批准:审核:编制:江苏江安集团有限公司2015-6-181 .编制说明(1)2 .工程概况(1)3 .编制依据(1)4 .超前打算(1)5.充水试验(2)6、充水试验程序(2)7、平安留意事项(3)8、试压机具和材料(3)9.充水试验系统图(5)1 .编制说明我公司施工在泰兴市超辰化工有限公司施工的消防水罐及罐区储罐整体安装已完毕，现进入充水试验阶段，为保障充水试验顺当进行特编制本充水试验方案。2 .工程概况序号楸名位号材质容积直径Gmd诲度(m三)冲水试睑高度(三)掰顶1E/负压(t1111)1液减储悔V8507AQ235B3317500853375002琉酸储罐V8508A

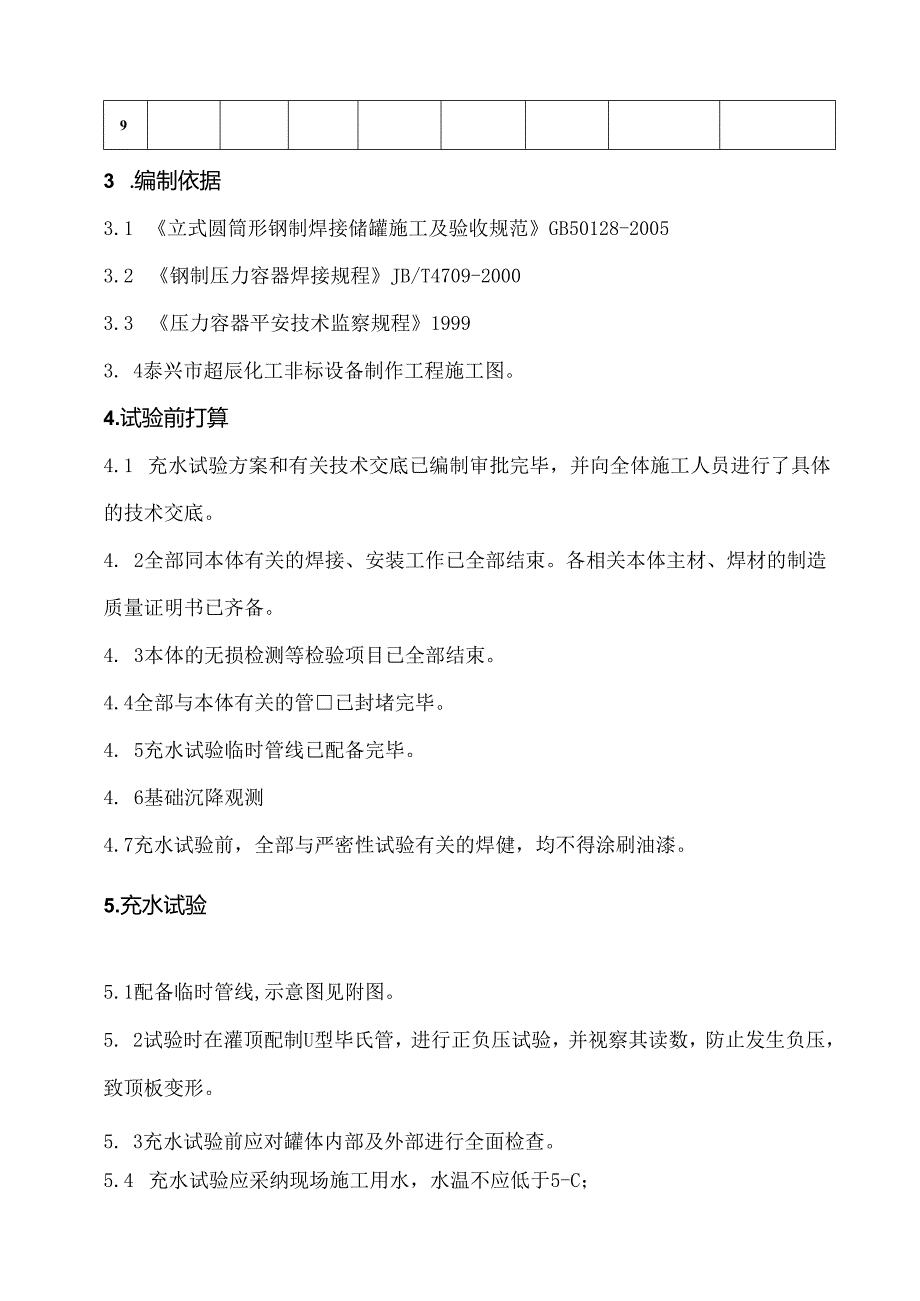

2、Q235H3317500853375003液低储战V8506BQ235B3317500853375004消防水揭卜290/446-O1.AQ235H20841300017466157005消防水推F290/446-O1.BQ235B20841300017-166157006烷基采储派V8506A3(M1065000609151007烷基装储旅V85O6BJfM106500060915100893 .编制依据3.1 立式圆筒形钢制焊接储罐施工及验收规范GB50128-20053.2 钢制压力容器焊接规程JB/T4709-20003.3 压力容器平安技术监察规程19993. 4泰兴市超辰化工非标设
3、备制作工程施工图。4.试验前打算4.1 充水试验方案和有关技术交底已编制审批完毕，并向全体施工人员进行了具体的技术交底。4. 2全部同本体有关的焊接、安装工作已全部结束。各相关本体主材、焊材的制造质量证明书已齐备。4. 3本体的无损检测等检验项目已全部结束。4.4全部与本体有关的管已封堵完毕。4. 5充水试验临时管线已配备完毕。4. 6基础沉降观测4.7充水试验前，全部与严密性试验有关的焊健，均不得涂刷油漆。5.充水试验5.1配备临时管线,示意图见附图。5. 2试验时在灌顶配制U型毕氏管，进行正负压试验，并视察其读数，防止发生负压，致顶板变形。5. 3充水试验前应对罐体内部及外部进行全面检查。
4、5.4 充水试验应采纳现场施工用水，水温不应低于5-C；5.5 水试验中应按规范进行沉降观测，如在充水过程中发生不匀称沉降应停止充水，待处理后方可进行试验；5.6 充水和放水过程中，应打开透光孔，且不得使基础浸水。5.7 底板的严密性,应以充水试验过程中底板无渗漏为合格。若发觉渗漏，应将罐内水全部排出，补焊合格后重新充水。5.8 筒体板的强度及严密性或魄，以充水到设计最高液位并保持48小时后简体板无渗漏、无异样变形为合格。发觉渗漏应放水，使液面比渗漏处低30Omm左右，并进行补焊。5.9 固定顶的强度及严密性试验，在罐顶焊道涂抹肥皂水、罐内水位应在最高设计液位下Im进行缓慢充水升压，视察罐顶压
5、力表，当升至试验压力（+2156Pa）时，应以罐顶无异样变形，焊缝处无渗漏（肥皂水无泡沫出现）为合格。试验后，应马上使罐内部与大气相通，复原到常压。5.10 固定顶的稳定性试验应充水到设计最高液位用放水方法进行。试验时应缓慢降压，并视察罐顶U型毕氏管，达到试验负压（-49OPa）时，罐顶无异样变形为合格。试验后，就马上使罐内部与大气相通，复原到常压。5.11 在充水、放水过程中，每半小时通过透光孔视察，内浮顶升降以升降平稳、导向机构、密封装置及臼动通气阀支柱等无卡涩现象，内浮顶及其附件与罐体上其它附件无干扰为合格：每半小时视察一次水位上升、下降状况，如每次水位上升、下降无明显差异，则内浮顶升降
6、认为平稳。如上述视察均符合要求，则认为内浮顶升降试验合格。5.12 基础沉降观测，在筒体下部四个中心位置设置四个观测点。在每台储排充水前进行一次观测。储罐充水到罐体高度的1/2时，进行一次观测，并与充水前观测到的数据进行比照，计算出实际的不匀称沉降量，当未超过允许的不匀称沉降量时，接着充水至设计高度的3心，进行一次观测。若仍未超过允许的不匀称沉降时，可接着充水至最高.液位，分别在充水后和保持48小时后进行观测，当沉降无明显改变时，即可放水。当沉降量有明显改变，则应保持最高操作液位，进行每天的定期观测，直至沉降稳定为止。放水前，把罐顶部人孔、透光孔打开后，才可放水，放水时不得使基础浸水。6、试压
7、程序6. 1注水、升压、降压打开临时阀门，利用现场已安装的临时管线从罐底部进料口注水，当水位达罐体高度一半时，进行沉降观测，并与充水前观测的数据进行比照，计算出沉降量，当未超出允许的沉降量时，可接着注水到罐高的3/4的位置，当未超出允许的沉降量时接着注水到最高液位计卜.1米位置，再从底部临时管线注水，进行罐顶正压试验，视察罐顶压力表，达到试验正压数值时，马上放水，对罐顶负压试验，达到试验负压数值时，打开罐顶透光孔与大气连通。分别在注满水后和注满水后48小时后观测沉降量。7. 2升压压力试验过程中，如发觉有异样响声，压力下降、加压装置发生故障马上停止升压。6. 3检查压力降至工作压力后，进行全面
8、检查，检查期间压力保持不变，部件无裂开，变形及漏水现象，则认为充水试验合格，检杳中应对焊缝处所发觉的大小渗漏应先做出标记，放水后再进行处理。6.4 排水充水试验合格后，应从最低处用临时管道刚好排至指定地点。降压时要缓慢当压力降至表压接近零时，打开顶部排气阀，以防内部形成负压。当试水结束后，水从排污孔排到排水检查井中6.5 试压合格后，参检各方共同签证。7、平安留意事项7.1 全部参加充水试验人员须熟识本方案，驾驭具体操作步骤和要领。7.2 充水期间，全部参加充水人员分工明确，要听从统一指挥，无关人员不得进入工作区域。7.3 充水试验时，阀门、压力表及升压泵的操作人员不行擅自离开工作岗位，其他人员不得随意开关操作。7.4 检查时，检查人员不许站在焊口、法兰、堵板、堵头的正面。7.5 充水完毕，临时系统拆除。7.6 试压期间，操作人员要听从统一指挥，不得随意乱动阀门。7.7 如发觉漏水和变形等缺陷，应在降压排水后修理，不得带压修理。8、充水试验机具和材料序号名称规格数量1U型毕氏管1套2管道C57X3.5100米3管道C25X2.540米4消防带DN65100米5闸阀Z4IT-16-503个6对讲机2部7手电6个8棉纱50公斤9自来水2000吨充水试验示意图展工业水
