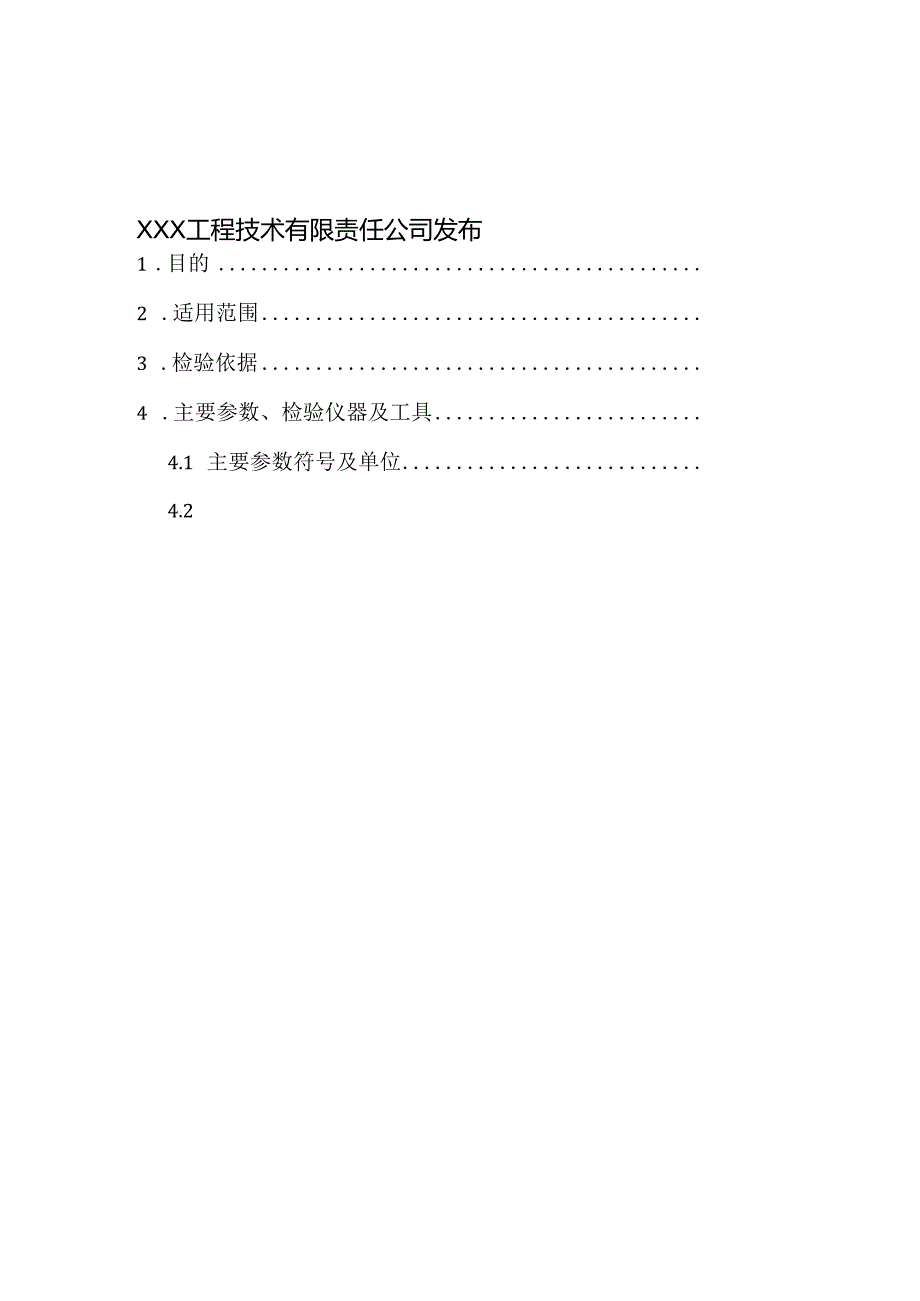

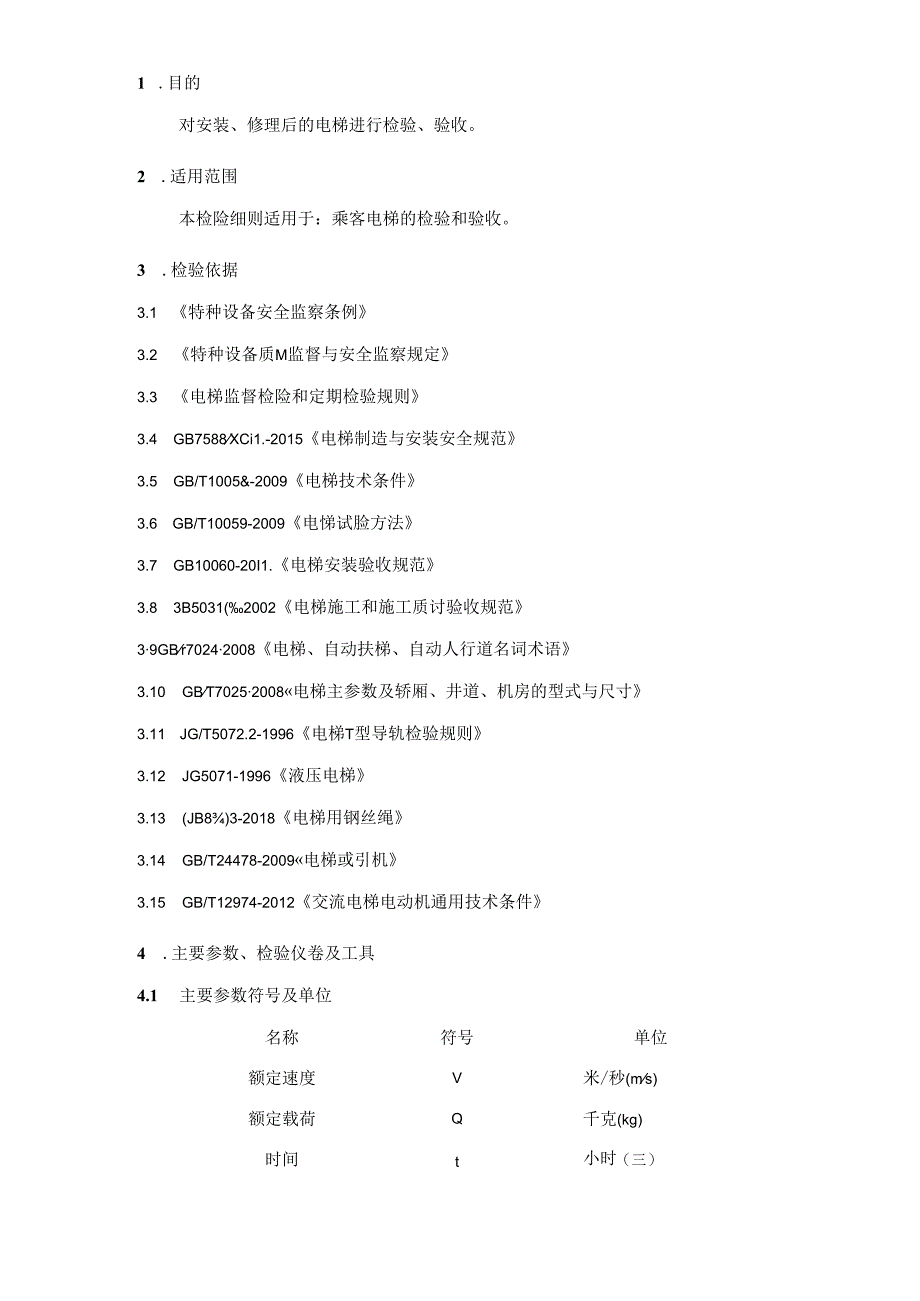

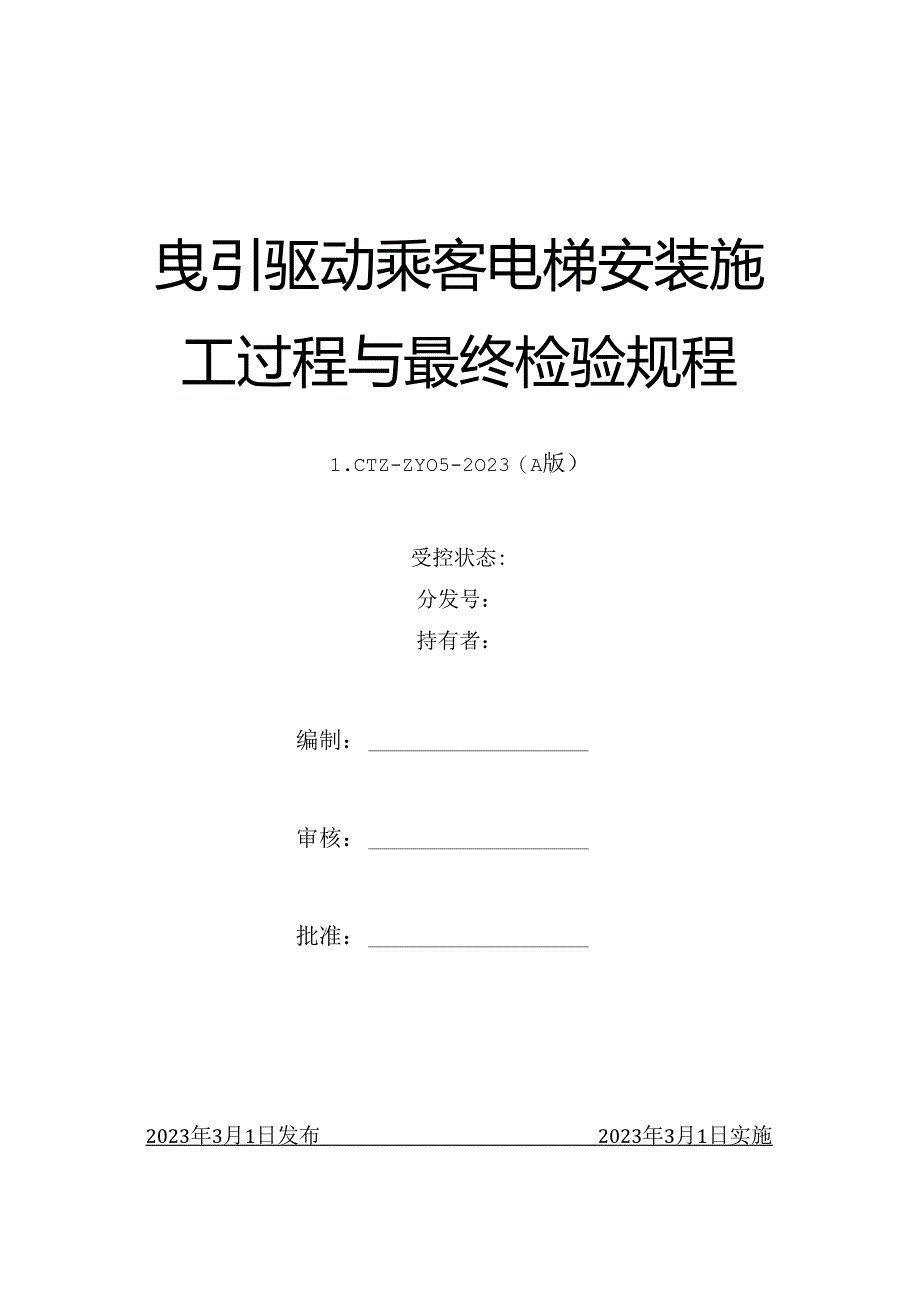

1、曳引驱动乘客电梯安装施工过程与最终检验规程1.CTZ-ZYO5-2O23（A版）受控状态:分发号：持有者：编制：审核：批准：2023年3月1日发布2023年3月1日实施XXX工程技术有限责任公司发布1 .目的2 .适用范围3 .检验依据4 .主要参数、检验仪器及工具4.1 主要参数符号及单位4.2 仪器、工具及精度要求25 .检验项目、要求和程序25.1 主要参数25.2 检验内容36质量验收及签署497问题处理491 .目的对安装、修理后的电梯进行检验、验收。2 .适用范围本检险细则适用于：乘客电梯的检验和验收。3 .检验依据3.1 特种设备安全监察条例3.2 特种设备质M监督与安全监察规定
2、3.3 电梯监督检险和定期检验规则3.4 GB7588XCi1.-2015电梯制造与安装安全规范3.5 GB/T1005&-2009电梯技术条件3.6 GB/T10059-2009电悌试脸方法3.7 GB10060-20I1.电梯安装验收规范3.8 3B5031(2002电梯施工和施工质讨验收规范39GBr70242008电梯、自动扶梯、自动人行道名词术语3.10 GBT70252008电梯主参数及轿厢、井道、机房的型式与尺寸3.11 JG/T5072.2-1996电梯T型导轨检验规则3.12 JG5071-1996液压电梯3.13 (JB8)3-2018电梯用钢丝绳3.14 GB/T2447
3、8-2009电梯或引机3.15 GB/T12974-2012交流电梯电动机通用技术条件4 .主要参数、检验仪卷及工具4.1 主要参数符号及单位名称符号单位额定速度V米/秒(ms)额定载荷Q千克(kg)时间t小时（三）电流I安培（八）电压(J伏(V)功率P千瓦（KW）电阻R欧姆、兆欧（2、M)长度1.米、毫米（m、mm)4.2 仪舞、工具及精度要求421检跄仪器、工具及精度要求见下表.名称量程分辨率精度电压表AC500V0.1V5%电流表C2000.b5%转速表999rtnin1rmin5%温度计or-15OcCrc5%绝缘电阻测试仪0.01M5%(5OOV)接地电阻测试仪0.01MC5%游标卡
4、尺100mm0.02mm1%钢直尺300/150mm0.5mm1%铜卷尺3mItnm1%塞尺4nm0.01mm1%磁性线锤5m线径0.5mm声级计0.1db（八）4.2.2检脸用的仪器设备应在计混单位检定合格有效期内o5 .检验项目、要求和程序5.1 主要参数5.1.1 电樽型号电悌型号按有关规定填写，也可按制造厂家铭牌和产品合格证书上电梯型号填写。52控制方法同5.11条，若需补充说明，可以加横杠说明，1JXW-PC.5.1.2 定载重按实际允许载重讨填写，如该电梯已降级使用，应填写实际降级后的载重M参数。5.1.4 版定速度按制造额定速度填写。54.5层站门按建筑物实际存在层楼故、电梯实际
5、停轼层站数（存在层站但实际不使用的也应包括在内，除非已拆除该站层门装置并永久性封闭）和电梯层门数玳填写。5.2 检验内容521技术资料审查521.1检验项目供下列资料和文件:1、装箱单；2、产品出厂合格证；3、机房井道布置图；4、使用维护说明书（应含电悌润滑汇总图表和电梯标准功能表；5、动力电路和安全电路的电气示意图及符号说明；6、电气敷线图；7、部件安装图;8、安装说明书；9、安全部件：门锁装置、限速器、安全钳及缓冲器型式试脸报告结论副本，其中限速器与渐进式安全钳还须有调试证书副本。5.2.1.1.2安装（修理）单位应提供下列资料和文件:一、自检记录和检验报告；二、安装过程中事故记录与处理报
6、告;三、由电梯使用单位提出的经制造企业同意的变更设计的证明文件。521.1.3改造单位除提供521.1.2项要求的内容外，还应提供改造部分的清单、主要部件合格证、型武试险报告副本等资料，必要时还应提供图样和计算资料。5.2.1.1.4使用单位应建立设备档案,并建立电梯运行管理规章制度。定期检脸和改造、大修后进行验收检验时，使用单位应向检脸机构提供二述资料。5212结果判定5.2.1.1中项目全部符合耍求判该项合格，任何,条项目不符合要求，则判该项为不合格。522控制线路计数装置5221检验项目检查计数器计数值应不少于3W0次，若检验时计数值少于3000次，则至少至整机检验工作结束后计数值应达到
7、3000次要求。对于只设运行计时器而不设计数器的电梯，可检查其运行累计时值，除以该电梯从下端站层层停靠运行至上端站所需的时间（开关门时间不计），再乘以该梯层站数筒单地估算其运行次数。以正常运行状态运行电梯，不论京几站，检查计数装置，应每起制动次应计数一次。5222结果判定5.2.2.1中项目全部符合要求判该项合格，任何一条项目不符合要求，则判该项为不合格。5.2.3通道5.2.3.1检验项目通向机房、滑轮间和底坑的通道应畅通，且应有永久性照明。如采用梯子应保证安全可维。5.23.2结果判定5.2.3.1中项目符合要求判该项合格，不符合要求，则判该项为不合格。524机房门窗、消防设施、固定照明、
8、电源插座机房应通风良好，门窗应防风雨，门应有锁，并标有“机房重地，闲人免进”字样.机房应有合适的消防设施，固定照明和电源插座。检杳消防设施应适用于电气火灾。检荏固定照明和电源插座有效可辕，5.2.4.2结果判定5.2.4.1中项目符合要求判该项合格，不符合要求，则判该项为不合格。525机房安全间距5.2.5.1 检脸仪器：钢卷尺5.2.5.2 检验项目用钢卷尺测法控制柜(屏)的前面和需耍检验、修理等人员操作的部件前面的空间，应不小于06mXO.5mo5.2.5.3 结果判定5.252中项目符合要求判该项合格，不符合要求，则判该项为不合格。526机房内通井道孔应筑有适当宽度的台阶且高250mm；
9、钢丝绳与楼板孔、洞每边间隙为20-4OmmI)5.2.6.1 检验仪器：15Omm或30Omm钢直尺5.2.6.2 检验项目用钢直尺测H机房内所有通井道孔、洞的台阶高度，应羡SOmm,测算时应从台阶所处的地平面算起。检查台阶的牢固性应能承受定的外力冲击。(3)用钢直尺测可丸引钢丝绳与楼板孔、洞每边的间隙，测小时应从处于每边的最外层钢丝绳算起，间隙应为20-4Omm。5.2.6.3 结果判定对于新装电梯，5.2.6.2中所有项目均符合要求判该项合格，否则，判该项不合格,对干在用电梯，5.262中(3)条可不作要求但必须保证所有钢丝绳在运行中应与楼板孔、河每边均无碰擦，否则亦应判为不合格。对于限速
10、器钢丝绳和与孔、洞边无相对运动的曳引铜丝绳，526.2中(3)条可不作要求，但应保证运行时无碰擦，否则应判为不合格。5.2.7电梯断错相保护装置5.2.7.1 检验项目在电源输入端依次断开供电电源三相中的一相及任意交换其中两相相序，检查电梯应无法起动，控制及拖动系统应无动作。对变频变压控制的电梯，断相保护功能应有效。5.2.7.2 结果判定1.1.1.1 中项目符合要求判该项合格，任一种情况不符合要求均应判该项不合格。5.2.8 电气元件标志及导线端子标号5.2.8.1 检验项目电气元件标志和导线端子编号或接插件编号应清晰，并与技术资料相符。电气元件工作无异常。测速装置若用链（带）传动时，应有
11、断链（带）安全保护措施。对于用链（带）传动的测速装置，其断链（带）安全保护应符合：A、直接从一可见可动的电气开关进行保护的：分别在电梯岸止和正常速度运行状态下，人为使电气开关动作，此时电悌应不能起动或立即停止运行；B、通过不可见电子开关或软件形式进行保护的：可在电梯辞止状态断开测速装置其中一根速度信号反馈线路，此时电梯应无法起动或加速运行。对于测速装置通过软联轴器与传动轴相连或电梯轿厢位置及减速信号仅由一套测速装置提供的电梯，也应进行第条B所述的检验。对于测速装置通过刚性物体与传动抽出连且电梯轿厢位置及减速信号不仪仅只由一套测速装置何以是井道位置开关）提供的电悌，检脸人员无法询认其保护装置是否
12、存在且可靠工作时，亦可进行上述检脸。5.2.8.2 结果判定5.2.8.3 中项目符合要求判该项合格，不符合要求,则判该项不合格。5.2.9 主电源开关5.2.9.1 检验项目每台电梯应单独设有个切断该电梯的主电源开关，机械式:的极限开关不能替代主电源开关；主电源开关不应串接其它与电梯无关的电气设备；主电源开关应设置在能从机房入口处方便迅速接近的位置，至少应从机房入口处人员不借助辅助工具即可迅速到达，且其间无障碍物，开关安装高度应符合正常人可以方便触及并使之动作的位置。主电源开关应有明显易于识别的标志，几台电梯共用一个机房的，各梯主电源开关应有对应的明显区别编号。一个机房有多个人门或一台电梯有
13、多个机房，且多个机房又有各自入口，应在每个入口处均能方便迅速地切断该悌主电源开关。主电源开关应具有稳定的断开和闭合状态，电源开关容卡应满足：A、允许通过的长期电流应与曳引电机的铭牌额定电流相适应，（由于电梯经常处于频繁起制动状态，因此主电源开关电流容过一般应为电机额定电流的121.5倍）。B、能切断电梯正常使用情况下的最火电流，主电源开关不应切断以下供电电路：A、轿厢照明和通风；B、机房和滑轮间照明；G机房内电源插座；D、轿顶与底坑电源插座；E、电梯井道照明。F、报警装置主电源开关接线应遵循上进下出的规则，接线桩无绝缘的外露部分应有必要的保护措施。任何为改善动力电路功率因数而设置的电力电容器应
14、连接在主电源开关前端。5.292结果判定5.2.9.1中项目全部符合要求判该项合格，任何,条项目不符合要求，则判该项为不合格。5210曳引机工作状态5.2.10.1 检险项目(1)运行电梯，曳引机及电动机应无异常噪声，润滑良好，除蜗杆伸出端外无明显渗漏。(2)检查曳引机减速器齿轮油油质应粘度适中，无明显变色和杂质，油位应达到油位标线位置；桧查电动机轴承处润滑油油位，应达到观察孔半径以上。(3)J引轮应有符合标准要求的颜色标志。检查曳引轮处应有明显、指示正确的轿厢升降方向指示标注。同,机房内有多台电悌时，各台曳引机应有编号区别。曳引机、控制柜(屏)、主电源开关、轿厢和井道照明开关及其它非共用设备工具上的区别标志应相对应，区别标志应设置在上述部件相对固定不易互换的部位上。5.2.10.2 结果判定(1)5.2.10.1中所有项目均符合要求判该项合格，任一项不符合要求则判该项不合格；对条中渗漏油判定可用一线隔为2mm的方格纸置于漏油处下方历时一小时，计算油迹面积应4150Cm5.2.11制动器工作状态5211.1 检脸仪器：塞尺5211.2 检睑项目开
