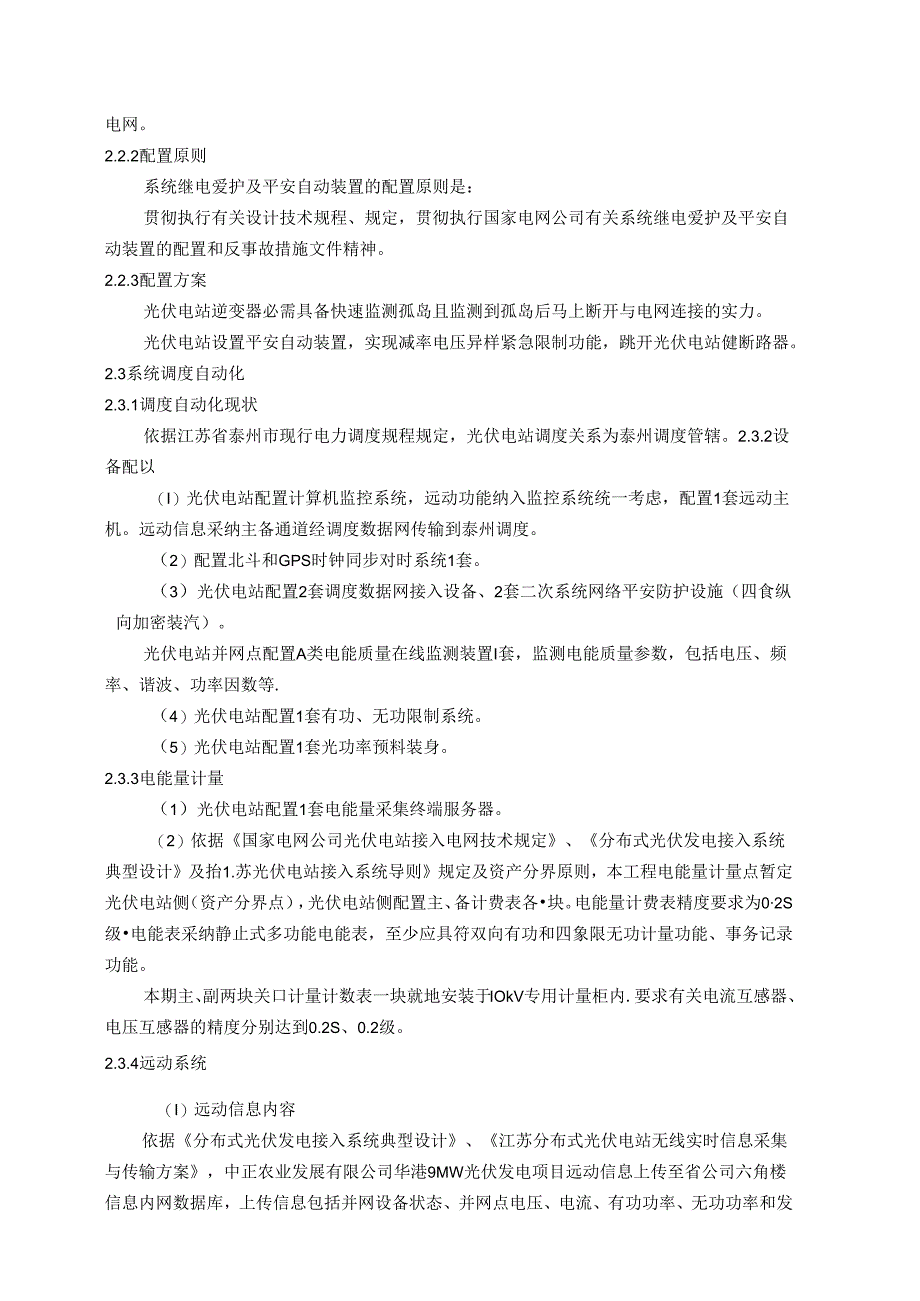

光伏发电9MW初步设计说明及清册.docx_第1页
第1页 / 共17页

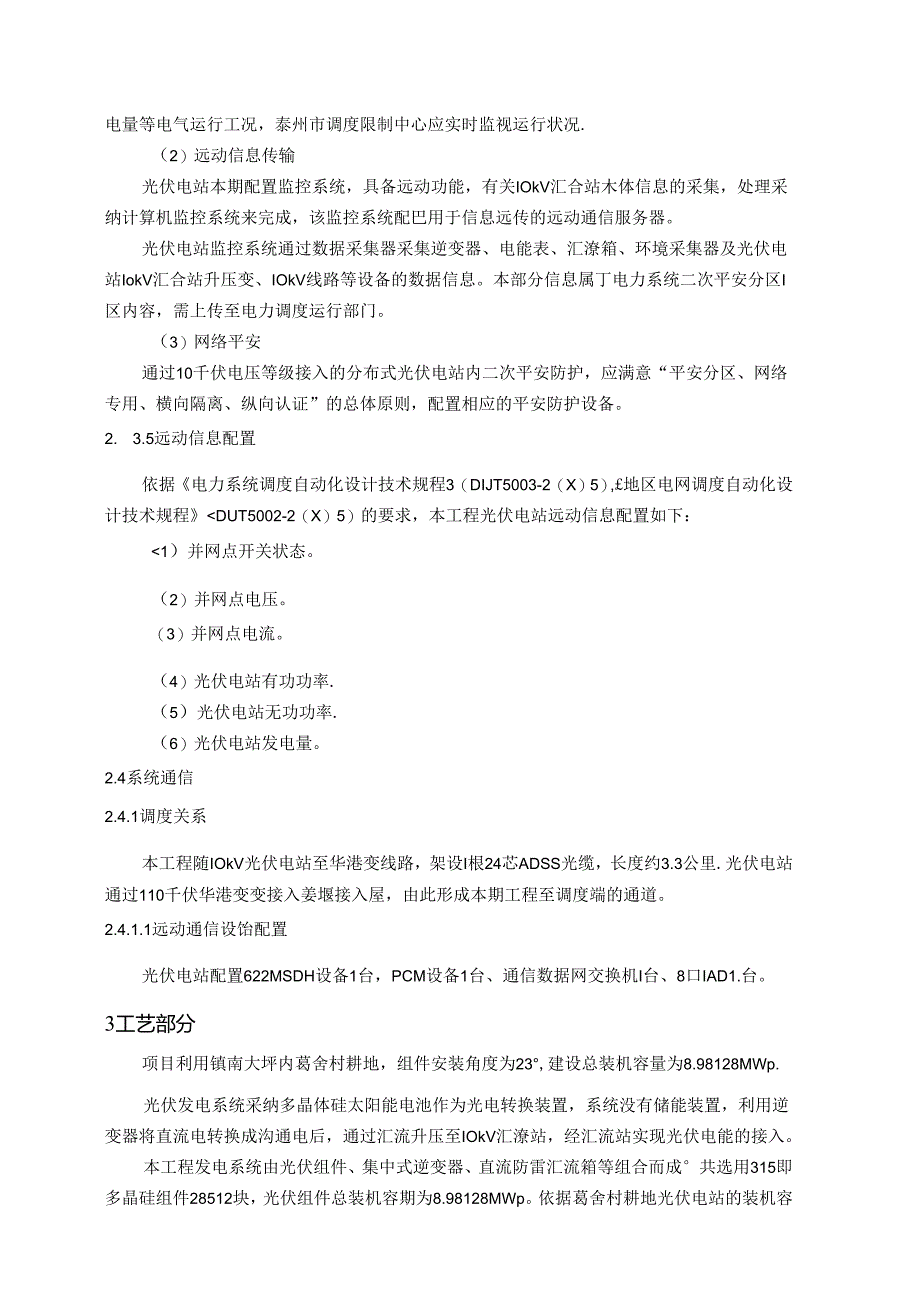

光伏发电9MW初步设计说明及清册.docx_第2页
第2页 / 共17页

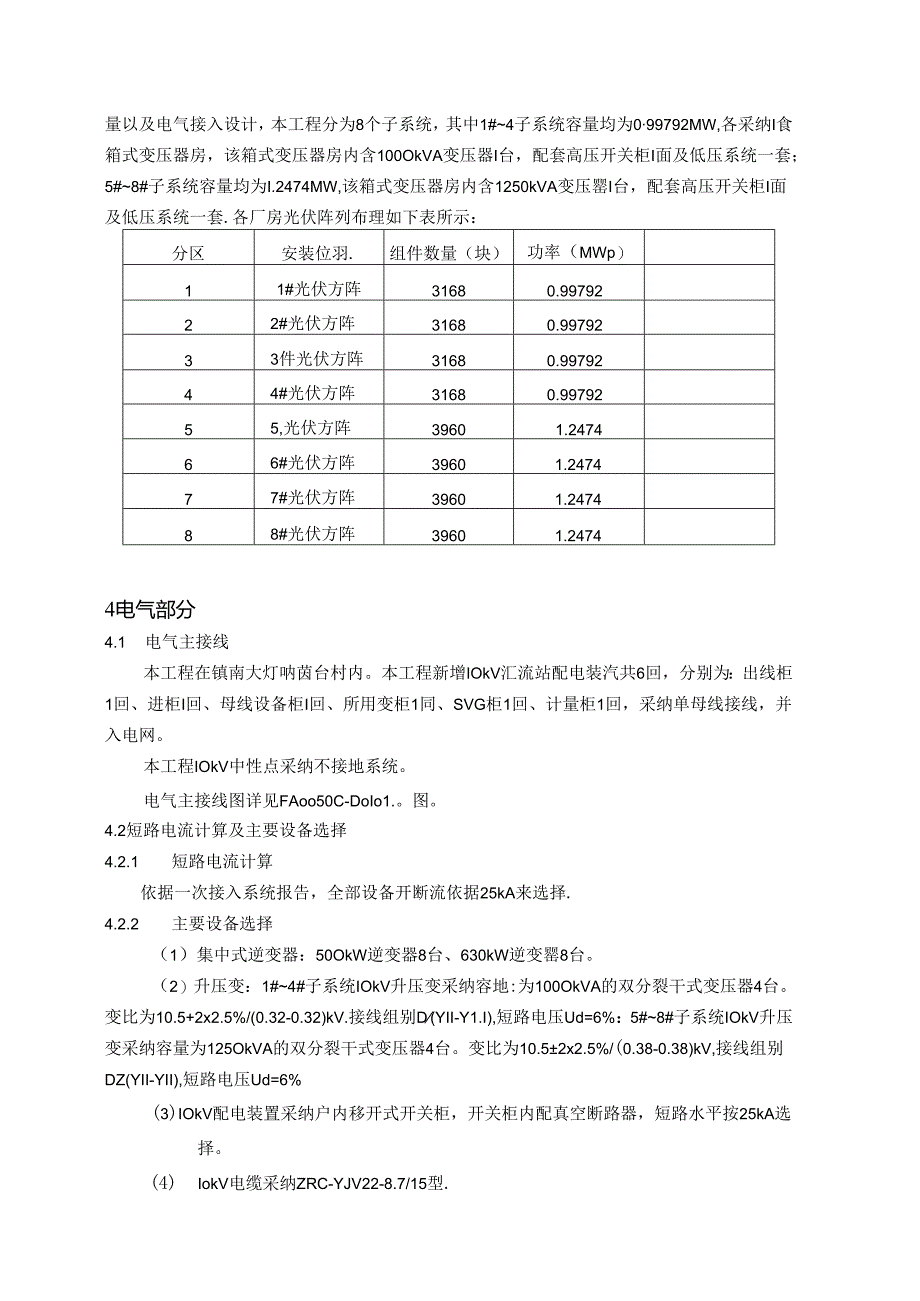

光伏发电9MW初步设计说明及清册.docx_第3页
第3页 / 共17页
光伏发电9MW初步设计说明及清册.docx_第4页
第4页 / 共17页
光伏发电9MW初步设计说明及清册.docx_第5页
第5页 / 共17页
光伏发电9MW初步设计说明及清册.docx_第6页
第6页 / 共17页
光伏发电9MW初步设计说明及清册.docx_第7页
第7页 / 共17页
光伏发电9MW初步设计说明及清册.docx_第8页
第8页 / 共17页
光伏发电9MW初步设计说明及清册.docx_第9页
第9页 / 共17页
光伏发电9MW初步设计说明及清册.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《光伏发电9MW初步设计说明及清册.docx》由会员分享,可在线阅读,更多相关《光伏发电9MW初步设计说明及清册.docx(17页珍藏版)》请在第壹文秘上搜索。

1、电网。2.2.2配置原则系统继电爱护及平安自动装置的配置原则是:贯彻执行有关设计技术规程、规定,贯彻执行国家电网公司有关系统继电爱护及平安自动装置的配置和反事故措施文件精神。2.2.3配置方案光伏电站逆变器必需具备快速监测孤岛且监测到孤岛后马上断开与电网连接的实力。光伏电站设置平安自动装置,实现减率电压异样紧急限制功能,跳开光伏电站健断路器。2.3系统调度自动化2.3.1调度自动化现状依据江苏省泰州市现行电力调度规程规定,光伏电站调度关系为泰州调度管辖。2.3.2设备配以(I)光伏电站配置计算机监控系统,远动功能纳入监控系统统一考虑,配置1套远动主机。远动信息采纳主备通道经调度数据网传输到泰州

2、调度。(2)配置北斗和GPS时钟同步对时系统1套。(3)光伏电站配置2套调度数据网接入设备、2套二次系统网络平安防护设施(四食纵向加密装汽)。光伏电站并网点配置A类电能质量在线监测装置I套,监测电能质量参数,包括电压、频率、谐波、功率因数等.(4)光伏电站配置1套有功、无功限制系统。(5)光伏电站配置1套光功率预料装身。2.3.3电能量计量(1)光伏电站配置1套电能量采集终端服务器。(2)依据国家电网公司光伏电站接入电网技术规定、分布式光伏发电接入系统典型设计及抬1.苏光伏电站接入系统导则规定及资产分界原则,本工程电能量计量点暂定光伏电站侧(资产分界点),光伏电站侧配置主、备计费表各块。电能量

3、计费表精度要求为02S级电能表采纳静止式多功能电能表,至少应具符双向有功和四象限无功计量功能、事务记录功能。本期主、副两块关口计量计数表一块就地安装于IOkV专用计量柜内.要求有关电流互感器、电压互感器的精度分别达到0.2S、0.2级。2.3.4远动系统(I)远动信息内容依据分布式光伏发电接入系统典型设计、江苏分布式光伏电站无线实时信息采集与传输方案,中正农业发展有限公司华港9MW光伏发电项目远动信息上传至省公司六角楼信息内网数据库,上传信息包括并网设备状态、并网点电压、电流、有功功率、无功功率和发电量等电气运行工况,泰州市调度限制中心应实时监视运行状况.(2)远动信息传输光伏电站本期配置监控

4、系统,具备远动功能,有关IOkV汇合站木体信息的采集,处理采纳计算机监控系统来完成,该监控系统配巴用于信息远传的远动通信服务器。光伏电站监控系统通过数据采集器采集逆变器、电能表、汇潦箱、环境采集器及光伏电站IokV汇合站升压变、IOkV线路等设备的数据信息。本部分信息属丁电力系统二次平安分区I区内容,需上传至电力调度运行部门。(3)网络平安通过10千伏电压等级接入的分布式光伏电站内二次平安防护,应满意“平安分区、网络专用、横向隔离、纵向认证”的总体原则,配置相应的平安防护设备。2. 3.5远动信息配置依据电力系统调度自动化设计技术规程3(DIJT5003-2(X)5),地区电网调度自动化设计技

5、术规程DUT5002-2(X)5)的要求,本工程光伏电站远动信息配置如下:1)并网点开关状态。(2)并网点电压。(3)并网点电流。(4)光伏电站有功功率.(5)光伏电站无功功率.(6)光伏电站发电量。2.4系统通信2.4.1调度关系本工程随IOkV光伏电站至华港变线路,架设I根24芯ADSS光缆,长度约3.3公里.光伏电站通过110千伏华港变变接入姜堰接入屋,由此形成本期工程至调度端的通道。2.4.1.1远动通信设饴配置光伏电站配置622MSDH设备1台,PCM设备1台、通信数据网交换机I台、8口IAD1.台。3工艺部分项目利用镇南大坪内葛舍村耕地,组件安装角度为23,建设总装机容量为8.98

6、128MWp.光伏发电系统采纳多晶体硅太阳能电池作为光电转换装置,系统没有储能装置,利用逆变器将直流电转换成沟通电后,通过汇流升压至IOkV汇潦站,经汇流站实现光伏电能的接入。本工程发电系统由光伏组件、集中式逆变器、直流防雷汇流箱等组合而成共选用315即多晶硅组件28512块,光伏组件总装机容期为8.98128MWp。依据葛舍村耕地光伏电站的装机容量以及电气接入设计,本工程分为8个子系统,其中1#4子系统容量均为099792MW,各采纳I食箱式变压器房,该箱式变压器房内含100OkVA变压器I台,配套高压开关柜I面及低压系统一套;5#8#子系统容量均为I.2474MW,该箱式变压器房内含125

7、0kVA变压罂I台,配套高压开关柜I面及低压系统一套.各厂房光伏阵列布理如下表所示:分区安装位羽.组件数量(块)功率(MWp)11#光伏方阵31680.9979222#光伏方阵31680.9979233件光伏方阵31680.9979244#光伏方阵31680.9979255,光伏方阵39601.247466#光伏方阵39601.247477#光伏方阵39601.247488#光伏方阵39601.24744电气部分4.1 电气主接线本工程在镇南大灯呐茵台村内。本工程新增IOkV汇流站配电装汽共6回,分别为:出线柜1回、进柜I回、母线设备柜I回、所用变柜1同、SVG柜1回、计量柜1回,采纳单母线接

8、线,并入电网。本工程IOkV中性点采纳不接地系统。电气主接线图详见FAoo50C-DoIo1.。图。4.2短路电流计算及主要设备选择4.2.1 短路电流计算依据一次接入系统报告,全部设备开断流依据25kA来选择.4.2.2 主要设备选择(1)集中式逆变器:50OkW逆变器8台、630kW逆变罂8台。(2)升压变:1#4#子系统IOkV升压变采纳容地:为100OkVA的双分裂干式变压器4台。变比为10.5+2x2.5%/(0.32-0.32)kV.接线组别D(YII-Y1.I),短路电压Ud=6%:5#8#子系统IOkV升压变采纳容量为125OkVA的双分裂干式变压器4台。变比为10.52x2.

9、5%/(0.38-0.38)kV,接线组别DZ(YII-YII),短路电压Ud=6%(3)IOkV配电装置采纳户内移开式开关柜,开关柜内配真空断路器,短路水平按25kA选择。(4) IokV电缆采纳ZRC-YJV22-8.7/15型.IOkV配电装置及箱变一次接线图详见图FA0050C-D01.()1.-05,DoIO1.-06。4.3电气总平面布置光伏汇流站位于镇南大坪内葛舍村内.箱变就近分布在各光伏区域旁边。4.4电气二次线4.4.1 电气二次设备的布置本工程电气二次设备布置:IOkV出线爱护测控装出就地安装在IOkV开关柜上(爱护与测控合一):远动通讯柜、公共测控柜、视频监控柜、频率电压

10、紧急限制柜、光功率预料柜、电能历量在线监测柜、交直流系统柜及蓄电池屏均布置在IOkV升压站二次设备室内.电气二次设备室内全部屏柜均采纳相同外形尺寸,即离226Omm,宽800mm,深WXJmnu4.4.2 测量、计量测量、计量表计均按电力行业标准DuT5137-2001电测量仪表装置设计技术规程和电力行业标准D1.T448-2(X)0仪电能计量装置.技术管理规程的要求进行配置。IOkV关口计量电能表和并网电能表精度不低丁02S级,并且有关电流互感器、电压互感器的精度分别达到0.2S、0.2级。关口计量电能表具备电流、电乐、电量等信息采集和三相电流不平衡监测功能.电能表精度不低于1.0级,并且相

11、关电流互感涔、电压互感制的精度分别达到0.2S、0.2级。4.4.3 防误操作本工程IokV采纳柜内“防误”。4.4.4 5计算机监控系统监控系统采纳分层分布式结构,以间隔为单位,按对象进行设计。4.5.1系统结构本工程自动化系统结构为网络拓扑的结构形式,变电站向上作为远方限制中心的网络终端,同时又相对独立,站内自成系统,结构应分为两部分:站控层和间隔层,层与层之间应相对独立。采纳分层、分布、开放式网络系统实现各设备间连接。站控层由计算机网络连接的操作员站、数据处理及通信装置等组成,供应站内运行的人机界面,实现管理限制间隔层设备等功能,形成全站监控、管理中心,并与远方限制中心通信。间隔U由计算

12、机网络连接的若干个监控子系统组成,在站控所及网络失效的状况下,仍能独立完成本间隔设备的就地监控功能。站控层网络与间隔层网络采纳干脆连接方式。站控层设备集中设置,间隔层设备宜按相对集中方式设置。4.5.2限制和操作第一层限制设置在站内监控人机界面工作站上,可通过键盘或鼠标进行限制操作,作为在站内操作限制的主要操作方式。其次层限制设置在微机测控柜上,其完全独立于计算机通讯网络,通过选择开关和限制开关干脆面对对象的操作方式,采纳传统的二次接线对断路器实施限制,主要作为当计并机通讯网络完全失效,而不能通过远动通道在调度中心和站内人机界面工作站上对断路器限制操作的一种后备方式。第三层限制设置在远方调度限

13、制中心,远方调度中心运行值班人员可通过远动通道对变电站断路器实施限制操作。4.5.3系统功能4.5.3.1运行监视功能主要包括变电站正常运行时的各种信息和事故状态卜的自动报警,站内监控系统能对设备异样和事故进行分类,设定等级。当设备状态发生改变时推出相应画面。事故时,事故设备标识闪光直至运行人员确认,可便利地设区每个测点的越限值、极限值,越限时发出声光报警并推出相应画面。4.5.3.2具有事故依次记录和事故追忆功能对断路器和继电爱护动作的发生次序进行排列、记录,产生事故依次报告。4.5.3.3运行管理功能可进行自诊断,在线统计和制表打印,按用户要求绘制各种图表,定时记录变电站运行的各种数据,采

14、集电能增,按不同时段进行电能累加和统计,最终将其制表打印。记录设备的各种参数、检修维护状况、运行人员的各种操作,可对继电爱护定值进行管理和操作票的开列。4.5.3.4远动功能在站控层设置远动工作站,可从计算机网络上干脆获得所内全部运行数据,采纳光纤通讯方式,符调度所需的各个遥测、遥信和电能信息传给调度端,同时也可接收调度端发来的各种信息,并具有通道监视功能.)4.5.3.5具有良好的人机界面,可在线编辑各种画面和表格4.5.3.6具有系统自诊断功能.4.5.3.7有远方维护和远方诊断功能。4.5.4采集参数4.5.4.1模拟量并网点电压并网点电潦光伏电站有功功率光伏电站无功功率光伏电站发电量4

15、.5.4.2开关量高压断路器位置直流主回路开关位置爱护动作总信号变电站事故总信号就地/远方转换开关位理限制回路断线信号爱护报警信号爱护装身故障信号自动装置异样信号46元件爱护及自动奘置(1)线路爱护本期在光伏电站IOkV开关柜内配置常规IokV线路受护测控装置,爱护配置有电流速断爱护,限时速断爱护。(2)箱变爱护本期在光伏电站箱变本体例配置箱变爱护测控装置,共计8套,箱变测控含非电量爱护功能。(3)频率电压异样紧急限制装置依据,分布式光伏发电接入系统典型设计、G分布式光伏发电接入配电网相关技术规定要求,光伏电站公共连接点应安装易操作并网点装设套频率电用异样紧急限制装置,应具备失压跳闸及检有压闭锁合闸功能。(4)防孤岛爱护配置依据分布式光伏发电接入系统典型设计、分布式光伏发电接入配电网相关技术要求,光伏电站逆变器必需具备快速监测孤岛且监测到孤岛后马上断开与电网连接的实力。(5)对相关专业的要求光伏电站内需具备时间同步、直流电源和沟通电源
