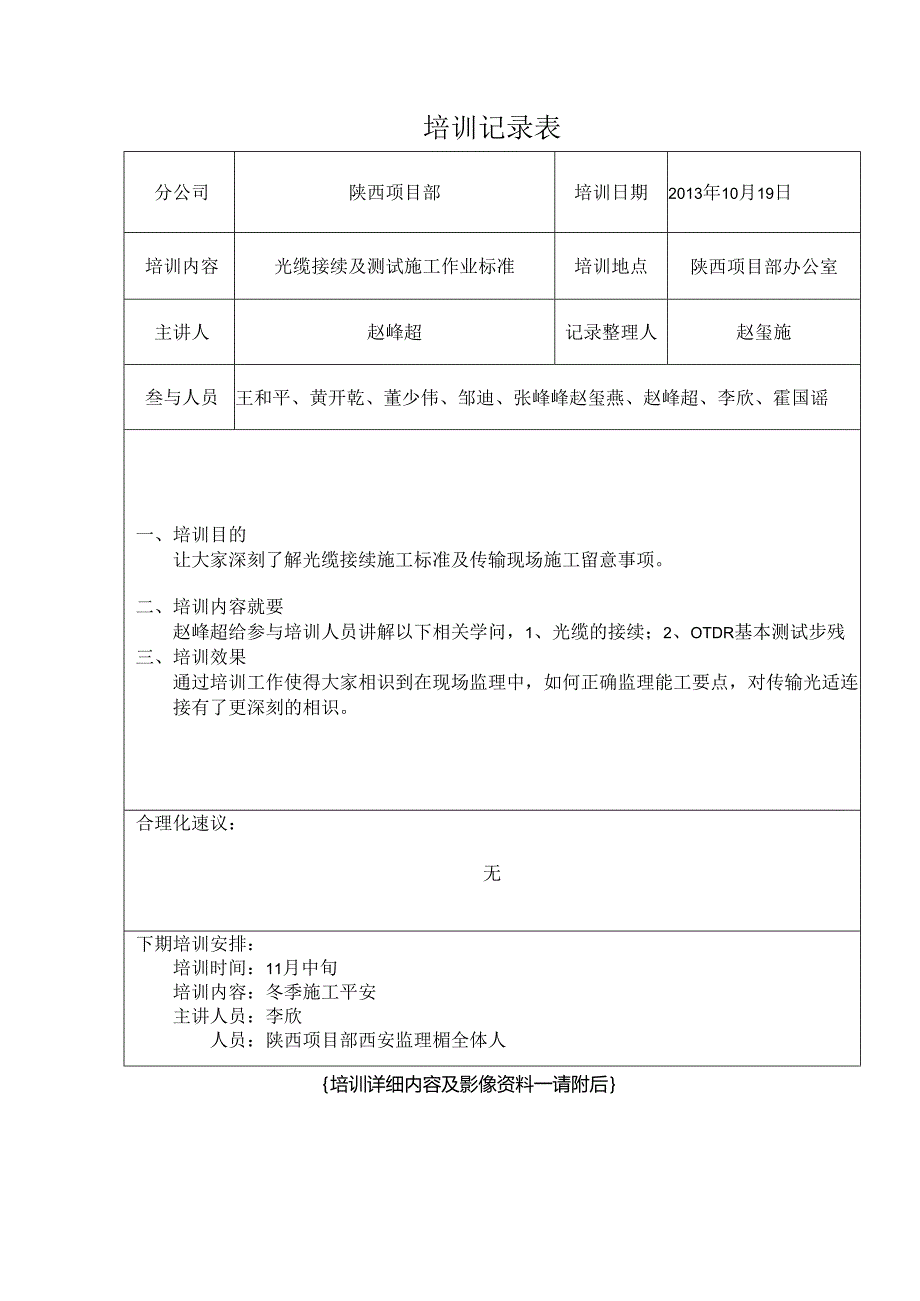

1、培训记录表分公司陕西项目部培训日期2013年10月19日培训内容光缆接续及测试施工作业标准培训地点陕西项目部办公室主讲人赵峰超记录整理人赵玺施叁与人员王和平、黄开乾、董少伟、邹迪、张峰峰赵玺燕、赵峰超、李欣、霍国谣一、培训目的让大家深刻了解光缆接续施工标准及传输现场施工留意事项。二、培训内容就要赵峰超给参与培训人员讲解以下相关学问，1、光缆的接续；2、OTDR基本测试步残三、培训效果通过培训工作使得大家相识到在现场监理中，如何正确监理能工要点，对传输光适连接有了更深刻的相识。合理化速议：无下期培训安排：培训时间：11月中旬培训内容：冬季施工平安主讲人员：李欣人员：陕西项目部西安监理楣全体人培训

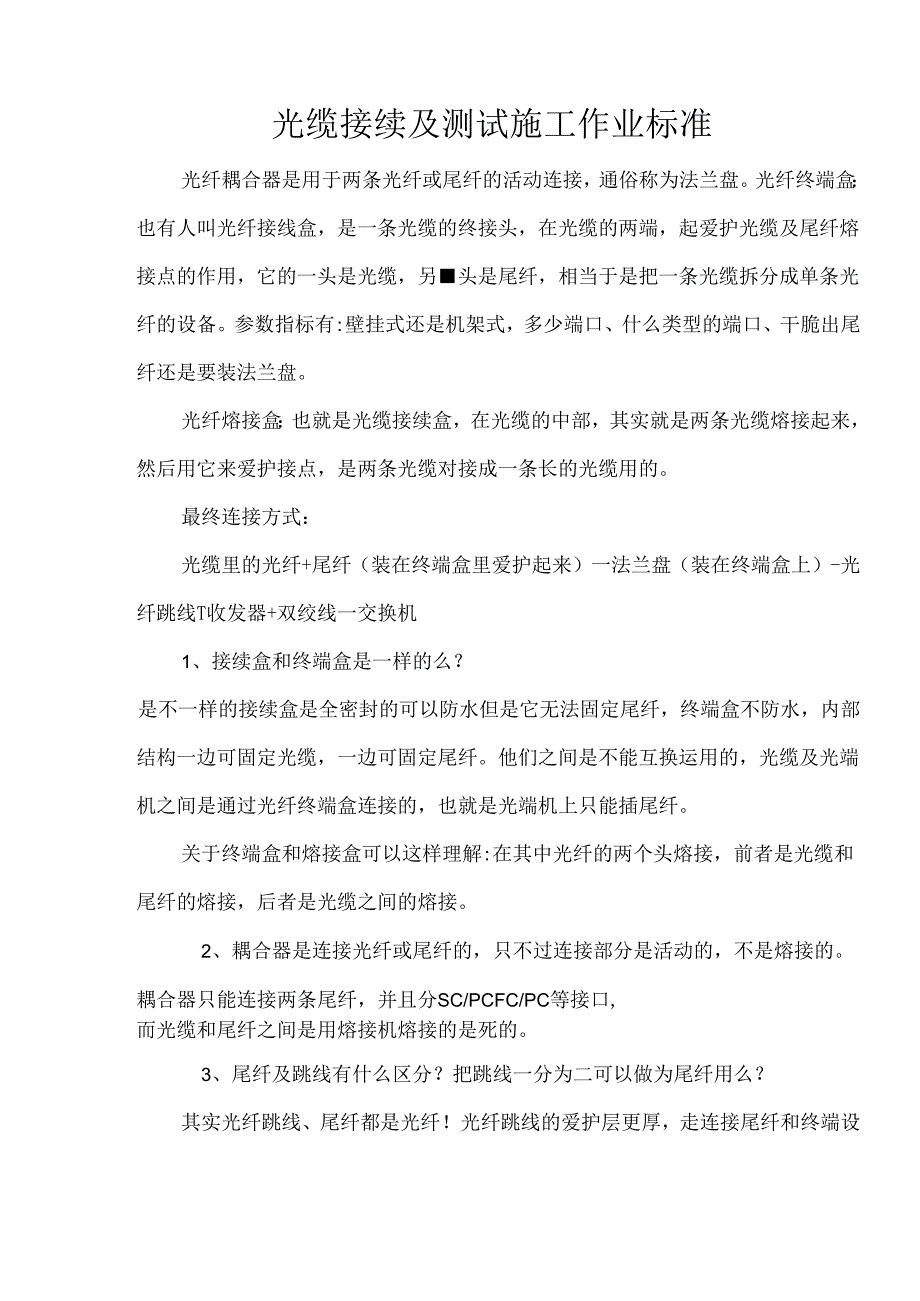

2、详细内容及影像资料一请附后光缆接续及测试施工作业标准光纤耦合器是用于两条光纤或尾纤的活动连接，通俗称为法兰盘。光纤终端盒：也有人叫光纤接线盒，是一条光缆的终接头，在光缆的两端，起爱护光缆及尾纤熔接点的作用，它的一头是光缆，另头是尾纤，相当于是把一条光缆拆分成单条光纤的设备。参数指标有:壁挂式还是机架式，多少端口、什么类型的端口、干脆出尾纤还是要装法兰盘。光纤熔接盒：也就是光缆接续盒，在光缆的中部，其实就是两条光缆熔接起来，然后用它来爱护接点，是两条光缆对接成一条长的光缆用的。最终连接方式：光缆里的光纤+尾纤（装在终端盒里爱护起来）一法兰盘（装在终端盒上）-光纤跳线T收发器+双绞线一交换机1、接
3、续盒和终端盒是一样的么？是不一样的接续盒是全密封的可以防水但是它无法固定尾纤，终端盒不防水，内部结构一边可固定光缆，一边可固定尾纤。他们之间是不能互换运用的，光缆及光端机之间是通过光纤终端盒连接的，也就是光端机上只能插尾纤。关于终端盒和熔接盒可以这样理解:在其中光纤的两个头熔接，前者是光缆和尾纤的熔接，后者是光缆之间的熔接。2、耦合器是连接光纤或尾纤的，只不过连接部分是活动的，不是熔接的。耦合器只能连接两条尾纤，并且分SC/PCFC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。3、尾纤及跳线有什么区分？把跳线一分为二可以做为尾纤用么？其实光纤跳线、尾纤都是光纤！光纤跳线的爱护层更厚，走

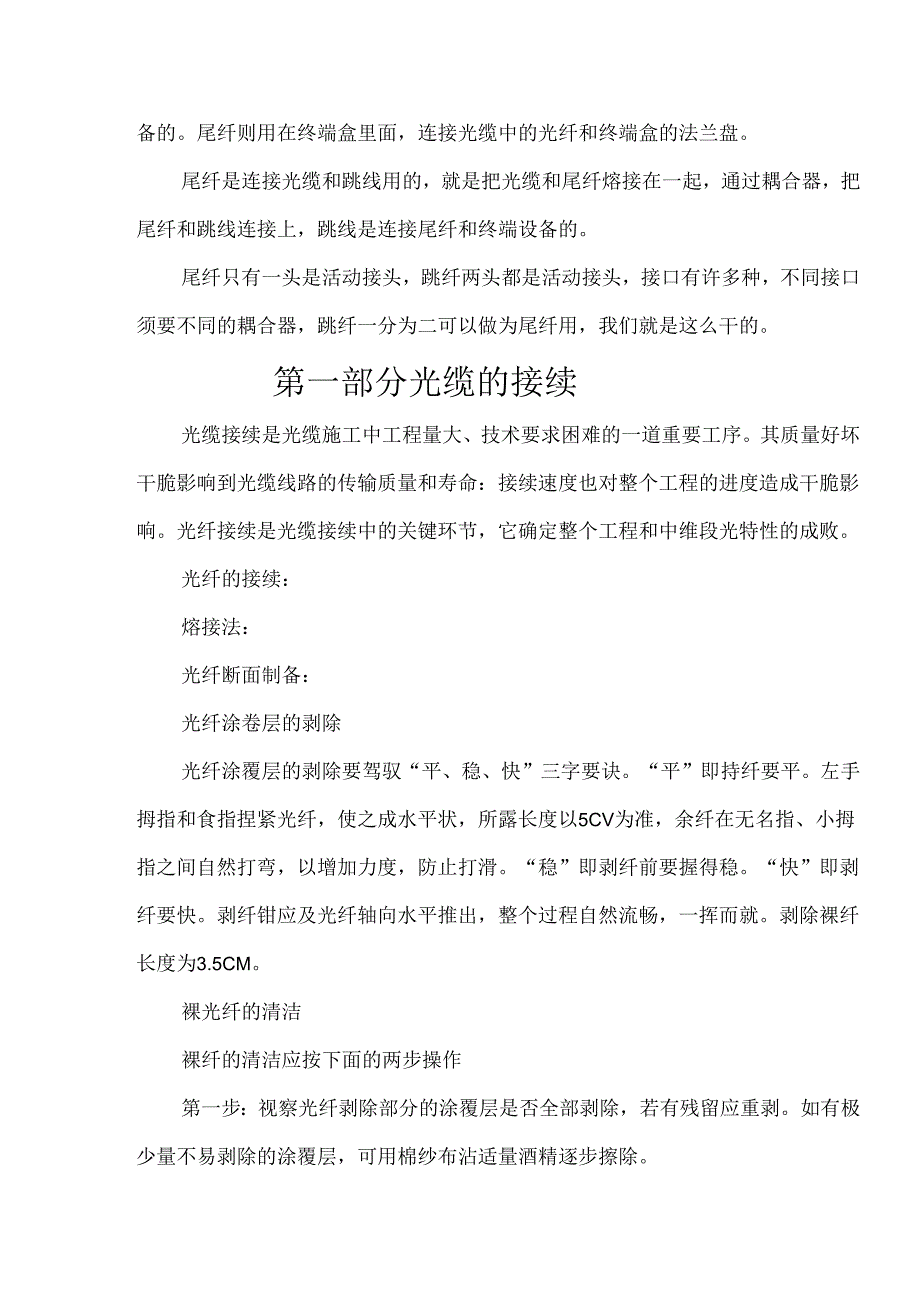

4、连接尾纤和终端设备的。尾纤则用在终端盒里面，连接光缆中的光纤和终端盒的法兰盘。尾纤是连接光缆和跳线用的，就是把光缆和尾纤熔接在一起，通过耦合器，把尾纤和跳线连接上，跳线是连接尾纤和终端设备的。尾纤只有一头是活动接头，跳纤两头都是活动接头，接口有许多种，不同接口须要不同的耦合器，跳纤一分为二可以做为尾纤用，我们就是这么干的。第一部分光缆的接续光缆接续是光缆施工中工程量大、技术要求困难的一道重要工序。其质量好坏干脆影响到光缆线路的传输质量和寿命：接续速度也对整个工程的进度造成干脆影响。光纤接续是光缆接续中的关键环节，它确定整个工程和中维段光特性的成败。光纤的接续：熔接法：光纤断面制备：光纤涂卷层的
5、剥除光纤涂覆层的剥除要驾驭“平、稳、快”三字要诀。“平”即持纤要平。左手拇指和食指捏紧光纤，使之成水平状，所露长度以5CV为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。“稳”即剥纤前要握得稳。“快”即剥纤要快。剥纤钳应及光纤轴向水平推出，整个过程自然流畅，一挥而就。剥除裸纤长度为3.5CM。裸光纤的清洁裸纤的清洁应按下面的两步操作第一步：视察光纤剥除部分的涂覆层是否全部剥除，若有残留应重剥。如有极少量不易剥除的涂覆层，可用棉纱布沾适量酒精逐步擦除。其次步：将棉纱布形成平整的条形小块，沾少许酒精（以两指相捏无溢出为宜）折成“V”型。夹住已剥除涂覆层的裸光纤，顺光纤轴向擦拭，力争一
6、次胜利，一块棉纱布用2-3次后，要刚好更换，每次要运用的棉纱布的不同位置和层面。这样既可提高棉纱伤的利用率，乂防止光纤的二次污染。光纤的切割操作人员应经过特地训练，驾驭动作要领和操作规范，首先要清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要H然、平稳，勿市、勿急，避开断纤、斜角、毛刺、裂痕、不良端面的产生。另外学会“弹钢琴”，合理安排和运用F1.己的右手手指，使之及切刀详细部件相对应、协调，提高切割速度和质量。光纤切割过程应慎防端面污染。热缩套管应在剥除涂覆层前穿入，严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密连接，不行间隔过长，特殊是已制备的端而切勿放在空气中。移动时要
7、轻拿轻放，防止及其它物擦碰。在接续中应依据环境将切刀“V”型定位槽、压板、刀刃进行清洁，慎防端面污染。（二）光纤熔接A熔接机操作留意事项1、熔接机的选择：尽量配备电池容量和精密度合适的熔接设备。要求熔接机性能优良、运行稳定、熔接质量高，且配有密封优良的防尘防风革、大容量蓄电池，相宜各种大型抢修和光缆工程，携带便利。2、设置熔接程序：熔接前依据光纤的材料和类型，设置好最佳预熔主熔电流和时间及光纤送入量等关键参数。熔接过程中还应刚好清洁熔接机“V”型槽、电极、物镜、熔接室等。随时视察熔接中有无气泡、过细、过粗、虚熔、轴向分别等不良现象，留意OTDR跟踪监测结果，刚好分析产生上述不良现象的缘由，实行
8、相应的改进措施。如多次出现虚荣现象，应检查熔接的两根光纤材料、型号是否匹配，切刀和熔接机是否被灰尘污染，并检查电极氧化状况，若均无问题，则应适当提高熔接电流。当熔接机在接续过程中或熔接完成后发生下列情景时，应终止光纤接续（1）熔接机进入自动熔接程序后，将进行每根光纤在X场、丫场的光纤切割角度（端面）测量。即使熔接机对切割角度未提示错误信息,当视察发觉以下光纤端面缺损、毛刺、斜面三种状况时，应按RESET键终止光纤接续，重新制备光纤端面。（2）在光纤熔接完成后的熔接检测中，如发觉熔接状态异样，熔接机将显示（粗）、（细）或（气泡）等提示。在此过程中，某个熔接已发生异样没有被熔接机检测到时，建议重新
9、熔接。（3）在光纤熔接完成后的熔接质量视察检测中，当视察发觉光纤轴心错位、光纤轴心角接、光纤轴心变形（台阶、弯曲）、模场直径失配等状况，建议重新熔接。B光纤熔接机基本操作程序熔接操作前应先打第好全部所需用品：光纤切割刀，束管刀，松套钳，一次涂祷层剥纤钳，酒精泵（99舟酒精光纤热缩管、棉棒及脱脂棉或棉纱布。从光缆束管中取出光纤，清洁干净后实施下列基本步骤：接通电源后开机检查/设定熔接条件将热爱护套管穿入需熔接光纤去除光纤涂层清洁光纤切断光纤放置光纤按SET键起先自动熔接检查熔接结果、推定熔接损耗将热爱护套管移至接点加热补强取出熔接和补强完毕的光纤C熔接机操作概述1）打开仪表箱取出熔接机，将其放置
10、于坚实稳定的水平工作台上。打开并取下熔接机上盖，将1.CD监视器固定于合适的位置以便视察。（2）取出剥纤钳、切割刀、电源附件及光纤清洁用品。（3）连接熔接机电源。留意：电源连接前应确定电源种类，当运用沟通电源时应确保电源电压为100-240V,50-60Hz.在运用发电机时，始终要在接线之前检查发电机的输出电压是否稳定和符合标准，确保沟通电源平安牢靠。（4）按动熔接机电源选择开关，启动熔接机，熔接机启动完毕后蜂鸣器提示，屏幕显示“熔接方式菜单”。如屏幕显示其他画面，住友熔接机请按RESET（复位键）。藤仓熔接机在“应用菜单”屏幕下，将光标移至设置项，按ENT（确认键），进入“熔接方式菜单”。如
11、屏幕太亮太暗，旋转1.CD光明调整旋钮至最佳位置。如需变更熔接机参数设置，请依据熔接机操作（面板）键盘的功能说明及熔接机屏幕提示下的内容进行选项设置操作。当熔接机的参数设置调整完毕。此时熔接机进入光纤熔接待机状态。（5）按动加热器键，自动热熔器先进行热熔器预热。（6）在确认光纤剥涂及切断前，将热熔爱护加强套管套在被熔接的光纤上。然后用剥纤钳一次性剥除30ToMM长的光纤涂覆层，用蘸有酒精的纱布擦净光纤，去除光纤表面的涂覆残留。掀开光纤切割刀光纤压板，把光纤嵌入V型定位槽，轻轻关闭切割刀光纤压板压紧光纤，沿箭头方向推动刀座，将处理好的裸光纤刻痕（注：未打开熔接机防风罩及光纤压板、压脚时不要切断光
12、纤，以防止光纤端面在空气中污染）。（7）打开熔接机的防风罩及光纤压板、压脚，按下光纤切割刀砧座，裸光纤切断，光纤压板弹起，打开光纤压板，提起砧座，从V型槽中取出光纤。一般建议切断长度为14T6MM（注：光纤切断后，无需再次清洁。应马上将切断的光纤放入熔接机V型槽内，操作过程中请勿将光纤端面触及任何部位，以免弄脏或损坏光纤端面）。将制作好端面的光纤嵌入熔接机V型槽，确保裸光纤位于V型槽底部，轻轻将光纤压板放下压紧光纤，然后放下裸光纤压脚，使光纤嵌入V型槽中。再以相同方法处理另一根光纤。关闭防风罩，并确认光纤从防风罩两侧的缺口中伸出。（8）防风罩关闭好后，监视器屏幕显示“H动方式”熔接时，按SET
13、键熔接机起先自动熔接。熔接机高速调整纤芯位置，监视器屏幕显示放大后光纤图像。熔接机IT动进行光纤图像检查、光纤对准及熔接操作，同时显示一系列操作瞬间信息提示。光纤间距调整一调整光纤端面间的距离聚焦一调整光纤放大图像焦距清灰一瞬间电弧放电清除光纤端面灰尘光纤端面检查一检查光纤切断角度及清洁程度画面切换一X、Y画面瞬间互换对芯或对外径一在X和Y画面下对准光纤纤芯或光纤外径电弧放电一高温熔化光纤端面，推动并进行光纤接续检查一利用高清楚度纤芯直视法检查X和Y画面中的熔接结果推定损耗一以百分位显示推定熔接损耗及观测误差。若熔接结果良好，屏幕提示“请开防风罩”（注：请用OTDR双端测试熔接的实际损耗在熔接
14、机自动进行第一号光纤图像检查、光纤对准熔接操作及推定损耗的同时，请制备好其次号光纤左右端面。（9）打开熔接机加热器盖及两端夹具，然后，打开熔接机的防风罩，熔接机H动进行张力测试，合格后打开光纤压板及压脚，取出熔接好一号的光纤，将热爱护套管套在熔接点的中心位置，轻轻拉直光纤，并将其连同热爱护套管放入加热器中心，使光纤及爱护套管进入加热器中。把熔接机加热器盖及两端夹具同时关上，拉动加热器启动键，启动加热器加热。（10）马上将制作好端面的其次号光纤嵌入熔接机V型槽，轻轻将光纤压板放下压紧光纤，然后放下裸光纤压脚，使光纤嵌入V型槽中。关闭防风罩.，并确认光纤从防风罩两侧的缺口中伸出。按SET键熔接机起
15、先其次次F1.动熔接。加热器加热完毕后，熔接机会发出声音提示。当其次号光纤熔接结果良好，屏幕提示“请开防风罩”时，打开熔接机的防风罩，熔接机自动进行张力测试。然后打开熔接机加热器盖及两端夹具取出加热/补强好的光纤，光纤接续完毕。张力测试合格后，打开熔接机的光纤压板及压脚，取出熔接好的二号光纤，将热爱护套管套在熔接点的中心位置，轻轻拉直光纤，并将其连同爱护套管放入加热滞中心，使光纤及爱护套管进入加热器中。把熔接机加热器盖及两端夹具同时关上，按动加热器启动键，启动加热器加热。进入光纤循环接续过程。三、盘纤（一）盘纤规则：沿松套管或光缆分支方向为单位进行盘纤，前者适用于全部的接续工程，后者仅适于光缆末端，且为一进多出。分支多为小对数光缆。该规则走每熔接和热缩完一个或几个松套管内光纤、或一个分支方向光缆内的光线后，盘纤一次。（二）盘纤的方法：先中间后两边，即先将热缩后的光纤接头逐个放置于固定槽中，然后再处理两侧余纤。优点：有利于爱护光纤接点，避开盘纤可能造成的损害。在光纤余留收容盘空间小、光纤不易盘绕和固定时，常用此种方法。以一端起光盘纤，即从一侧光纤起光盘起，固定热缩管，然后再处理另一侧余纤。优点：可依据一侧光纤长度，敏捷选择光纤接头安装位置，便利快捷，可避开出现急弯、小圈现象。其次节光缆的接续和安
