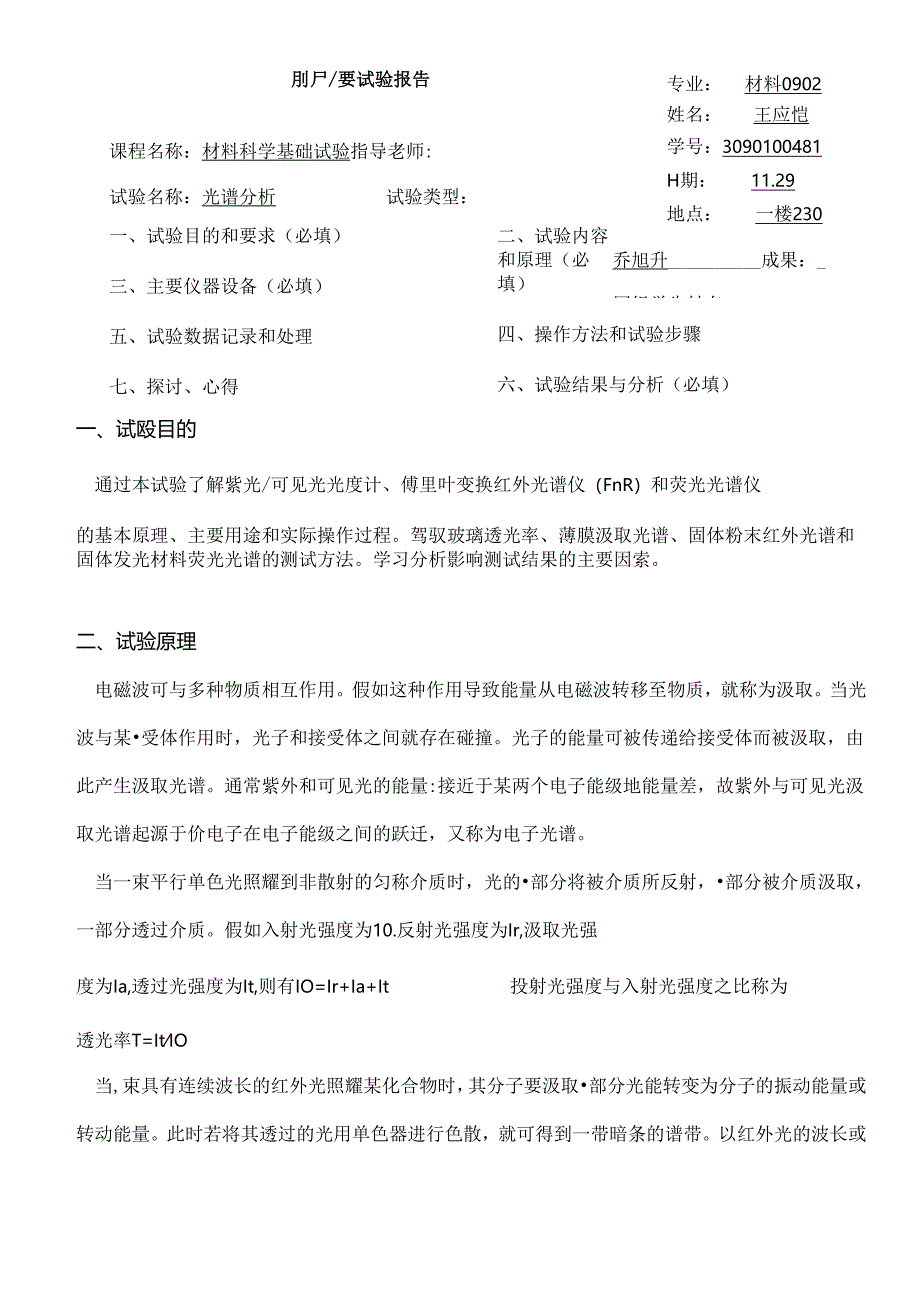

1、专业：材料0902姓名：王应恺学号：3090100481H期：11.29地点：一楼230乔旭升成果：_同组学生姓名：刖尸/要试验报告课程名称：材料科学基础试验指导老师:试验名称：光谱分析试验类型：一、试验目的和要求（必填）三、主要仪器设备（必填）五、试验数据记录和处理七、探讨、心得二、试验内容和原理（必填）四、操作方法和试验步骤六、试验结果与分析（必填）一、试殴目的通过本试验了解紫光/可见光光度计、傅里叶变换红外光谱仪（FnR）和荧光光谱仪的基本原理、主要用途和实际操作过程。驾驭玻璃透光率、薄膜汲取光谱、固体粉末红外光谱和固体发光材料荧光光谱的测试方法。学习分析影响测试结果的主要因索。二、试验
2、原理电磁波可与多种物质相互作用。假如这种作用导致能量从电磁波转移至物质，就称为汲取。当光波与某受体作用时，光子和接受体之间就存在碰撞。光子的能量可被传递给接受体而被汲取，由此产生汲取光谱。通常紫外和可见光的能量:接近于某两个电子能级地能量差，故紫外与可见光汲取光谱起源于价电子在电子能级之间的跃迁，又称为电子光谱。当一束平行单色光照耀到非散射的匀称介质时，光的部分将被介质所反射，部分被介质汲取，一部分透过介质。假如入射光强度为10.反射光强度为Ir,汲取光强度为Ia,透过光强度为It,则有IO=Ir+Ia+It投射光强度与入射光强度之比称为透光率T=ItIO当,束具有连续波长的红外光照耀某化合物

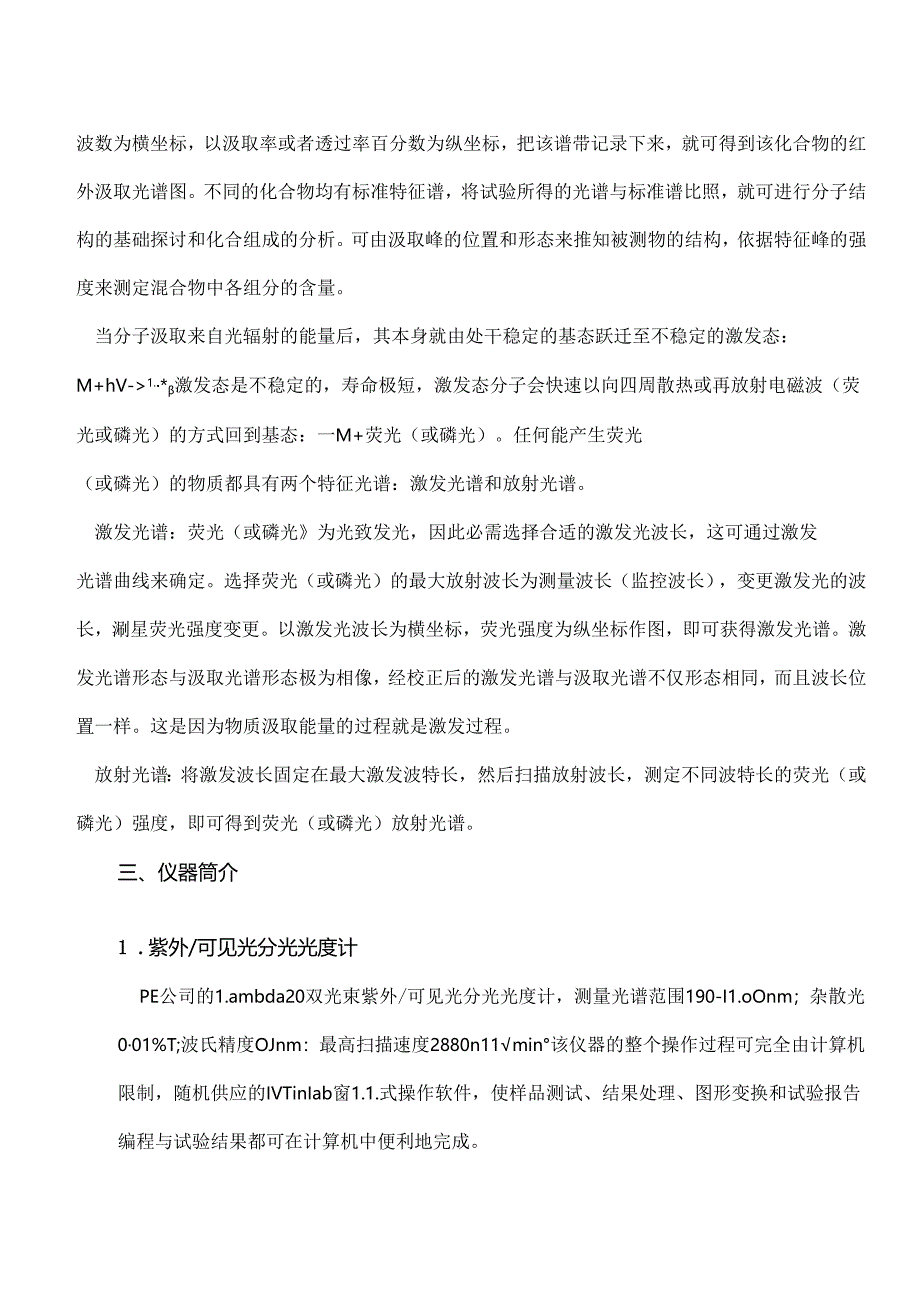

3、时，其分子要汲取部分光能转变为分子的振动能量或转动能量。此时若将其透过的光用单色器进行色散，就可得到一带暗条的谱带。以红外光的波长或波数为横坐标，以汲取率或者透过率百分数为纵坐标，把该谱带记录下来，就可得到该化合物的红外汲取光谱图。不同的化合物均有标准特征谱，将试验所得的光谱与标准谱比照，就可进行分子结构的基础探讨和化合组成的分析。可由汲取峰的位置和形态来推知被测物的结构，依据特征峰的强度来测定混合物中各组分的含量。当分子汲取来自光辐射的能量后，其本身就由处干稳定的基态跃迁至不稳定的激发态：M+hV-1.*激发态是不稳定的，寿命极短，激发态分子会快速以向四周散热或再放射电磁波（荧光或磷光）的方
4、式回到基态：一M+荧光（或磷光）。任何能产生荧光（或磷光）的物质都具有两个特征光谱：激发光谱和放射光谱。激发光谱：荧光（或磷光为光致发光，因此必需选择合适的激发光波长，这可通过激发光谱曲线来确定。选择荧光（或磷光）的最大放射波长为测量波长（监控波长），变更激发光的波长，涮星荧光强度变更。以激发光波长为横坐标，荧光强度为纵坐标作图，即可获得激发光谱。激发光谱形态与汲取光谱形态极为相像，经校正后的激发光谱与汲取光谱不仅形态相同，而且波长位置一样。这是因为物质汲取能量的过程就是激发过程。放射光谱：将激发波长固定在最大激发波特长，然后扫描放射波长，测定不同波特长的荧光（或磷光）强度，即可得到荧光（或磷

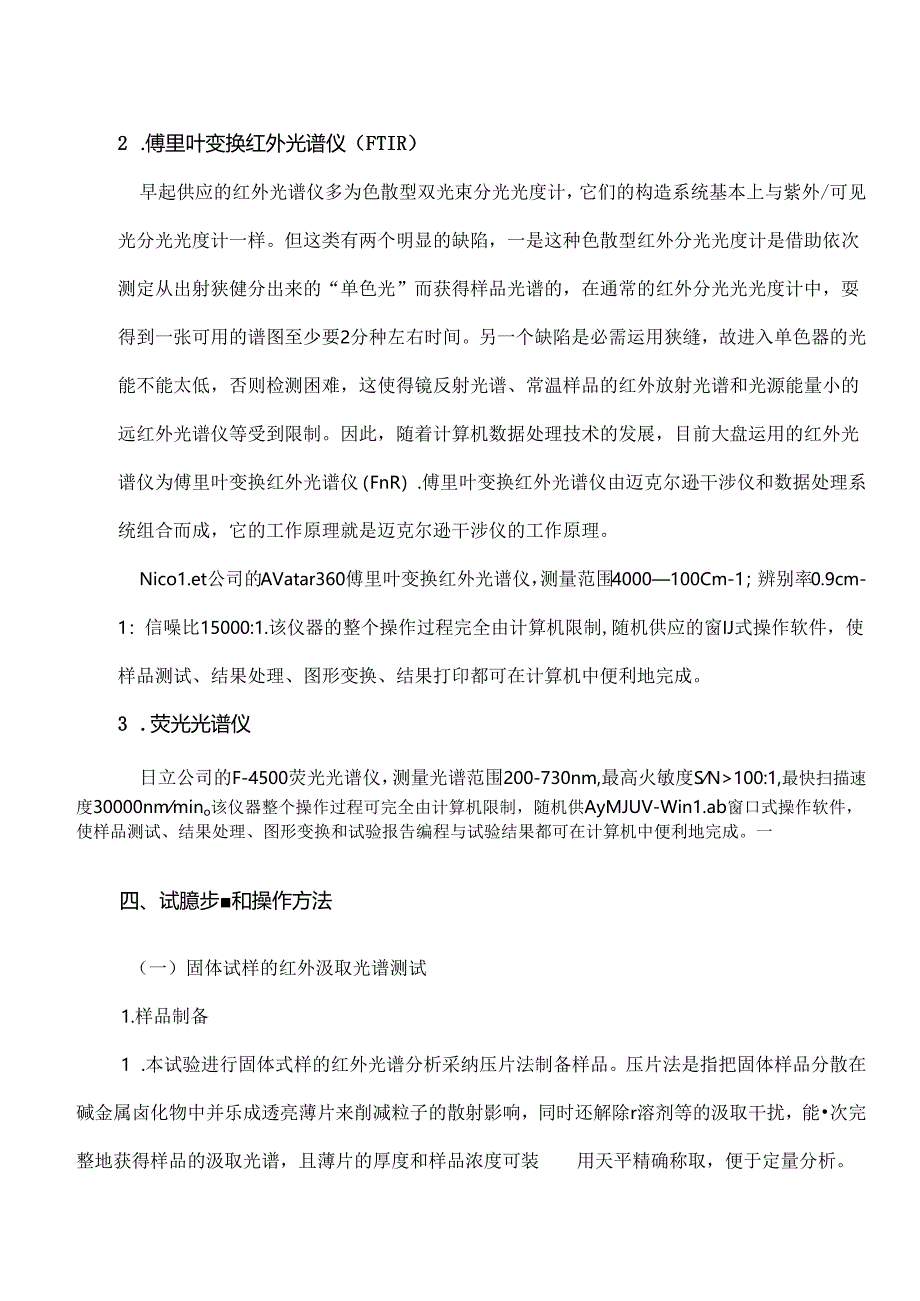

5、光）放射光谱。三、仪器筒介1 .紫外/可见光分光光度计PE公司的1.ambda20双光束紫外/可见光分光光度计，测量光谱范围190-I1.oOnm；杂散光001%T;波氏精度OJnm：最高扫描速度2880n11min该仪器的整个操作过程可完全由计算机限制，随机供应的IVTinIab窗1.1.式操作软件，使样品测试、结果处理、图形变换和试验报告编程与试验结果都可在计算机中便利地完成。2 .傅里叶变换红外光谱仪（FTIR）早起供应的红外光谱仪多为色散型双光束分光光度计，它们的构造系统基本上与紫外/可见光分光光度计一样。但这类有两个明显的缺陷，一是这种色散型红外分光光度计是借助依次测定从出射狭健分出
6、来的“单色光”而获得样品光谱的，在通常的红外分光光光度计中，耍得到一张可用的谱图至少要2分种左右时间。另一个缺陷是必需运用狭缝，故进入单色器的光能不能太低，否则检测困难，这使得镜反射光谱、常温样品的红外放射光谱和光源能量小的远红外光谱仪等受到限制。因此，随着计算机数据处理技术的发展，目前大盘运用的红外光谱仪为傅里叶变换红外光谱仪（FnR）.傅里叶变换红外光谱仪由迈克尔逊干涉仪和数据处理系统组合而成，它的工作原理就是迈克尔逊干涉仪的工作原理。Nico1.et公司的AVatar360傅里叶变换红外光谱仪，测量范围4000100Cm-1；辨别率0.9cm-1：信噪比15000:1.该仪器的整个操作过
7、程完全由计算机限制,随机供应的窗IJ式操作软件，使样品测试、结果处理、图形变换、结果打印都可在计算机中便利地完成。3 .荧光光谱仪日立公司的F-4500荧光光谱仪，测量光谱范围200-730nm,最高火敏度SN100:1,最快扫描速度30000nmmino该仪器整个操作过程可完全由计算机限制，随机供AyMJUV-Win1.ab窗口式操作软件，使样品测试、结果处理、图形变换和试验报告编程与试验结果都可在计算机中便利地完成。一四、试臆步和操作方法（一）固体试样的红外汲取光谱测试1.样品制备1 .本试验进行固体式样的红外光谱分析采纳压片法制备样品。压片法是指把固体样品分散在碱金属卤化物中并乐成透亮薄
8、片来削减粒子的散射影响，同时还解除r溶剂等的汲取干扰，能次完整地获得样品的汲取光谱，且薄片的厚度和样品浓度可装用天平精确称取，便于定量分析。订（1）样品：KBr=I:20的混合物放于干净的玛瑙研钵中，并在红外干燥灯卜.匀称研磨，战使其颗粒在2H左右。（2）将少量研磨好的混合物当心铲入简易压膜装苴中并摊匀，旋转螺帽尽量压紧，并在压力下保持2-3分钟，然后将两边的螺帽旋出，视察螺母中的薄片，应为半透亮状，假如不透亮，则薄膜太厚，表明放入的样品太多，需将压好的薄膜捣碎清理掉,重新压片。（留意膜不破，匀称且透光）2 .红外光谱测试（1）检查vatar360傅里叶变更红外光谱仪电源开关置“关”位置，光谱
9、仪样品室中无任何样品。打开计算机开关,汁算机自动进入WindoWS桌面。打开光谱仪开关，光谱仪左后方的电源指示灯与扫描指示灯亮，此时在计尊机的Windows桌面上双击4tIMN1.C1.S.P.,图标，计算机进入OMNIC窗口,扫描指示灯起先闪亮。(4)打开样品室，将压有薄膜样品的螺母放入光谱仪的样品室中，关上样品室。(5)在OMN1.C窗口的“Experimenta1.”处选择DdfaUI1.defaUIt,该试验程序的基本参数为扫描次数32次，辨别率4cm,假如要变更试验参数,可在“Co1.1.ect”中进入EXPerimentSetUP进行修改。(6)不击OMN1.e窗口第三行的其次个图
10、标(COueCISamPIe图标)，仪器起先对样加进行光一测试，测试结束后，显示屏上将自动显示要求进行背底测试扫描的窗口(7)打开样品室，取出样品，然后关上样品室，在要求进行背底测试扫描的窗口上单击“0K”，仪器起先进行背底测试扫描，同时对前面测试的样品进行自动背底扣除,在显示屏上显示已扣除背底的红外汲取光谱图.(8)在OMN1.C窗口的“fi1.e”中保存所测试的光谱图。3 .测试结果处理分别进行投射光谱和汲取光谱的互换，自动基线校正，自动寻峰，坐标归一化.依据结果，进行充分的光谱图形处理。装订(二)光功能薄膜的紫外/可见光汲取光谱测试(测光的透过率)及1.检查电源开关置“关”位置，光度计样
11、品室光路上无任何阻挡物。4 .打开电源,启动计算机，进入rtUVWin1.ab,操作程序。5 .打开光度计电源，光度计首先自动进行自检。一段时间后，屏上出现“Remu1.eStandard表明一切正常。6 .进入下一个界面“Scan”，设置参数（包括起始波长等）：StartWave1.ength:800nmOrdinatemax:2.00EndWave1.ength:350nm:Ordinatemin:0.00DataInterva1.:1.Onm7 .进入“inst.”界面,设置参数：Ordinatemode:A;ScanSpeed:240nm;Smooth:2nm;1.ampUV:off；
12、1.ampVision8 .在参比式样架和样品式样架上分别放入没有镀上光功能薄膜的两块空白玻璃基板，盖上样品室，单击“Autozero”光度计进行自动校零。9 .校零结束后，打开样品室，在样品式样架上放入镀有光功能薄膜的玻璃样品，盖上样品室。单击“Start”，起先样品测试，结束后保存结果。作出图并倒数出数据。10 数据处理。（三）发光材料的荧光光谱测试1 .检查F-4500荧光光谱仪电源开关置“关”位置，光谱仪样品室中无任何样品。2 .打开光谱仪主机电源开关，预热5分钟，按下灯电源，再过5分钟，打开“run”.3 .双击rtF1.So1.utuons,进入荧光光谱仪的限制窗口,进入测试状态。
13、4 .打开样品室，将待测试样放入样品室，关上。5 .为测定激发光谱,在“Metho定设置参数。6 .设置完成后，按测试限制画面的“Measure”，仪器起先为测定样品的激发光谱,在荧光光谱仪限制窗口的“Method”中在设置参数。7 .按“Measure”一起起先测试激发光谱.测试激发光谱。8 .为测定样品的放射光谱，在荧光光谱仪限制窗口的“Method”中在设置参数9 .设置完成后，按测试限制画面的“Measure”,仪器起先自动测试放射光谱。五.试验数据与处理（一）红外光谱图见下。（一）光的透过率随波长的变更关系与图见下。（三）仃先是设定荧光（磷光）的最大放射波长为467nm为监控波长，变
14、更激发光的波长，测量荧光强度的变更，得到激发光谱作图见下。并找出最大荧光光强对应的为54Inm最大激发波长。将激发波氏固定在最大激发波特长，然后扫描放射波长，测定不同波特长的荧光强度，得到放射光谱，作图并得到在469nm处光强最大，即最大放射波长为469nm,与原先的467nm相近。六.试验结果与探讨依据试验得到的数据导出在Origin中作图并进行分析，如K：）红外光谱图图1、红外光谱图(二)光透过率随波长变更的曲线:3006009001200图2、光透过率随波长变更的仙线(三)K三激发光谱图:放射光谱:4000-2000-200300400500图4、放射光谱七.思索题1 .简述傅里叶变换红
