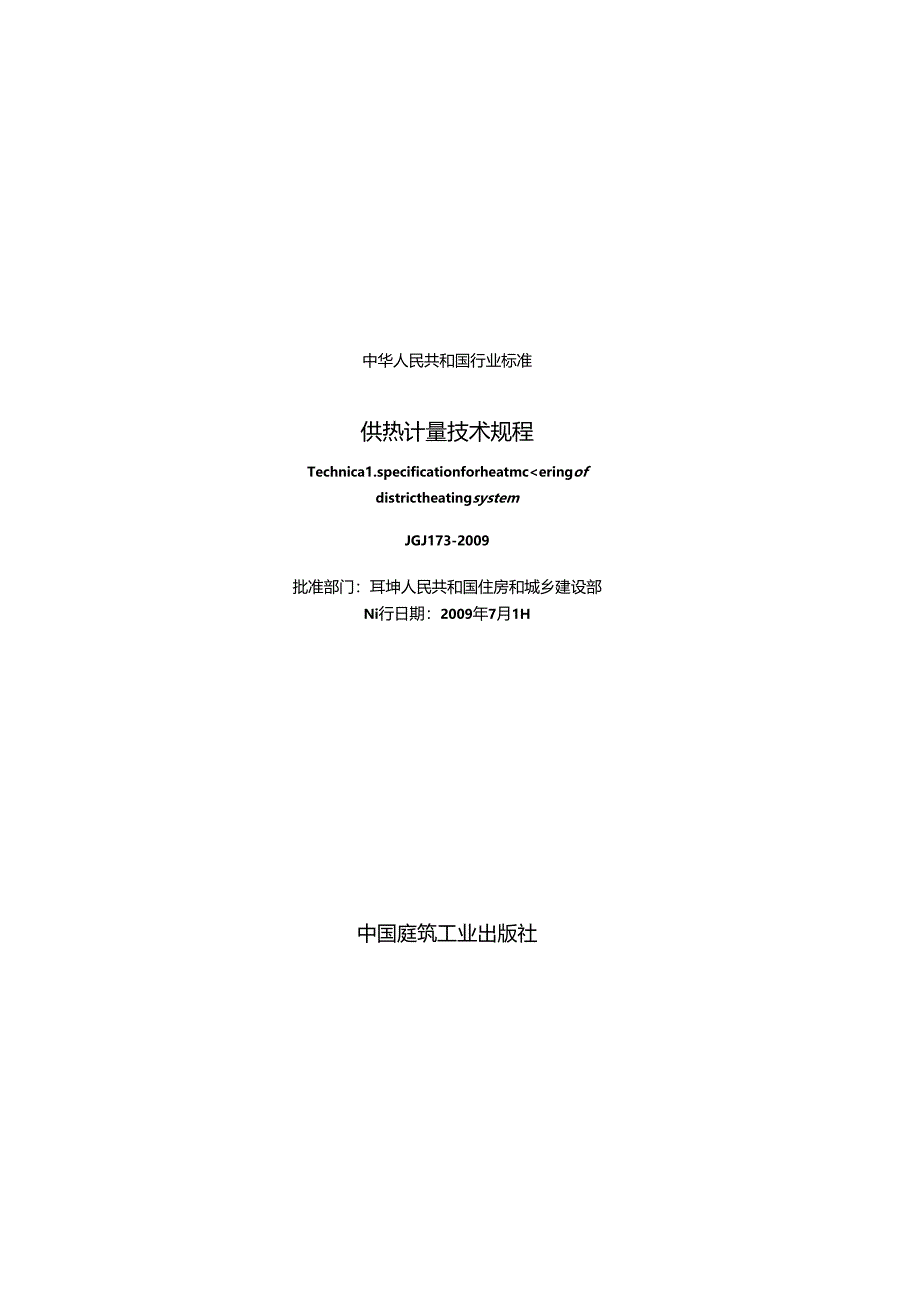

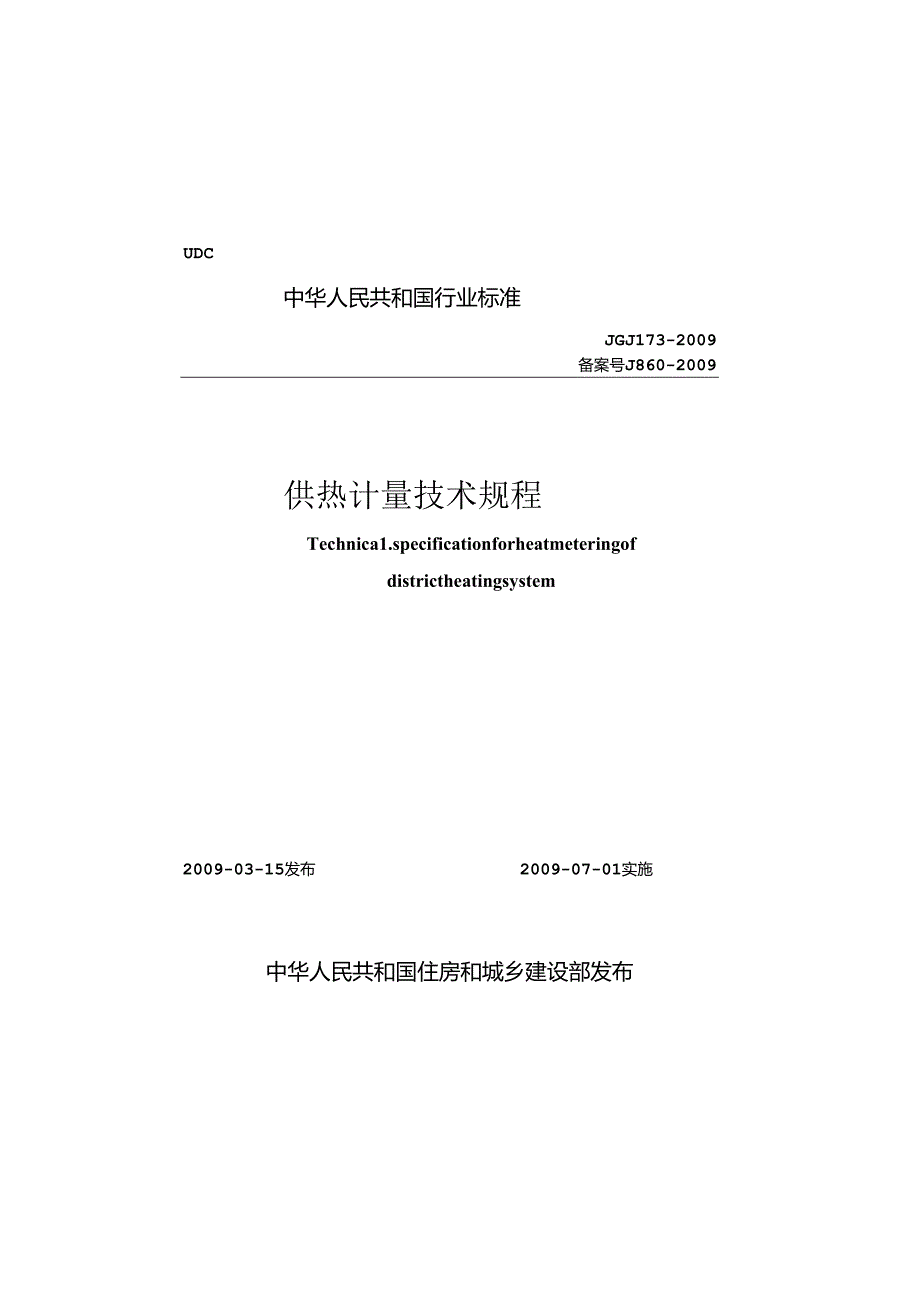

1、UDC中华人民共和国行业标准JGJ173-2009备案号J860-2009供热计量技术规程Technica1.specificationforheatmeteringofdistrictheatingsystem2009-03-15发布2009-07-01实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准供热计量技术规程Technica1.specificationforheatmceringofdistrictheatingsystemJGJ173-2009批准部门：耳坤人民共和国住房和城乡建设部Ni行日期：2009年7月1H中国庭筑工业出版社2009北京中华人民共和国行业标准供热
2、计技术规程TechndpccfcauonforhetmctennofdistricthatngSystCTnJGJ173-2OOT中国tn,工电出版社出版、发行（北京FISS日方庄）各胞新华拈店、律筑书店经初北京红光制版公司制版北京市密东卬出有限公E印刷S5O1I68*1/32印我.1%字千字2009年4月第版200914月第一次即Pf,10.00%统一书号I1511217260版权所有翻印必究加4印装般fit阿J2可寄本H1.iBift100037）本社网址1http/WWwMJ11SJKhtpzzwww.ChgbuUd呻根据原建设部关于印发二O。四年度工程建设城建建工行业标准制订、修订计划
3、的通知（建标200466号）的赘求.由中国建筑科学研究院为主编单位，会同有关单位共同编制本烷程.编制组经广泛眄丧研究，认真总结实践经验.参考国内外相关先迸标准，在广泛征求意见的必础上.制定了本规程.本规程共分7章，主要技术内容是I总则、术语、基本规定、热源和热力站热计疝、楼栋熟计鼠、分户热计G及室内供吸系统等.本规程中以黑体字标志的条文为强制性条文,必须严格执行.本规程由住房和城乡建设部负优管理和对遇制性条文的解和，由中国建筑科学研究院负贡具体技术内容的解释.本规程在执行过程中请各单位注意总结经验,粗累资料.Rfi时将有关意见和建议反馈吩中国建筑科学研究院（地址：北京市北三环东路30号，邮政编
4、码：100013）.以供今后修订时参考.本规程主珀单位：中国建筑科学研究院本规程参编年位：北京市建筑设计研究院清华大学哈尔i1.业大学山东省建筑设计研究院贵州省建筑设计研究院中国建筑西北设计研究院天津南建筑设计院北京市热力集团有限优任公司北京市计量检泅科学研究院北京华仪乐业节能服务有限公M欧文托普阀门系统北京）有限公司北京金房暖通节能技术有限公司丹佛斯（上海）自动控制有限公司维国费特拉公司北京代表处埃迈贸易上海）有限公司北京众力德邦智能机电科技有限公司丹麦贝娣塔公司天津代表处兰吉尔仪表系统珠海）有限公司伦敦弋阳联合有限公司馈国泰西姆能源服务（大连）有限公司本规程主要起草人员I徐伟邹瑜黄雄押越狄
5、洪发方修尊于晓明孙延勋宋波Mt庆伍小亭量重成命英科陈明张立谦马学东埼李晓耐王兆立冯铁柱俞光嘉林段晓军李宝军周品偌李迎建本规程主要审查人员I吴德绳许文发郎四堆陈船原温丽金i娜刘伟亮李德英高明亮目次1总则12术语23茶本规定44热源和热力站热计出64.1 计量方法64.2 词节与控IW65楼栋热计证75.1 计量方法75.2 JBIW与控制76分户热计出96.1 一般规定96.2 做热器热分配计法96.3 户用络Bt表法107室内供遇系统117.1 系统IEH117.2 系统调控11本规程用词说明13引用探准名录14附：条文说明15Contents1 Genera1.Provisions12 Te
6、rms23 BasicRequirements41HcatMeteringfortheHeatSourceandHcatExchangeSubstation61.1 MetEXMOCk61.2 ReguhttngAndContro1.1.ing65 HcatMe1.enngfort1.eBui1.dings71 .1MdcnnRMode75 .2RegubtingandControHing76 HcatMeteringinConsumers96,1Genera1.Requirements96.2HeatA1.1.ocationbyRndurorA1.1.ocators96.3HeatMetCn
7、MbyHouseho1.dHentMeter107IndoorHeatingSystem111ISyNCfneOnf1.gUnng117.2Regu1.atingndContro1.hneHExp1.anationofWordinginThisSpecifiaition13NormativeStandardsUExp1.anationofProvisions15i.o.1为了对集中供热系统焦计Itt及其相应调控技术的应用加以境范，做到技术先进、经济合理、安全适用和保证工程质量，制定本规程.1.0.2本规程适用于民用建筑集中供热计贵系统的设计、施工,监收和节能改造.1.0.3各地应根据气帙条件、
8、经济发展、技术水平和工作基础等情况统殍考虑、科学论证，确定本地区的技术抵施.1.0.4集中供热计量系统的设计、施工和脸收除应符合本规程外,尚应符合国家现行科关标准的规定.2.0.1热计fi1.hea1.re1.erg对集中供热系统的热源供热盘.然用户的用热量迸行的计2.0.2集中供然计量系统hctmeteringandcontro1.1.ingsystemforcentra1.heatingsystem集中供热系统的热最计量仪表及其相应的列方控制系统.2.0.3热量结算点heatsett1.ementsite供热方和用热方之间通过热垃丸计酸的热血值直接进行贸易结算的位S1.2.0.4热量计质装
9、置heatmctc11ngdevice皤IR表以及对热fit表的计Cttfi进行分摊的、用以计量用户消费热fit的仪表.2.0.5热信测装置heattestingdevice一般由流且传感器、计算器和配对温度传感器等部件组成.用于计量热源、热力站以及建筑物的供热量或用热量的仪表.2.0.6分户热计fi：heatmete11nginconsumers以住宅的户（套）为单位，以热量直接计量或热量分摊计证方式计量每户的供热量.热录直接计余方式是采用户用热髭表直接纳莫的方法，对各独立核算用户计量热量.热量分掩计量方式是在楼栋热力入口处（或热力站）安装热解表计价总热依,种通过设置在住宅户内的测Ct记录装
10、置,确定蜉个独立核算用户的用热触占总热量的比例,进而计算出用户的分摊热量,实现分户热计量.用户热分摊方法主要有眼热罂热分配法、流敏温度法、通断时间面积法和户用热量表法.2.0.7室温谒控indrtemperaturecontro1.1.ing通过设在供酸系统末端的调节装置,实现对空温的自动调节控制,2.0.8静态水力平衡阀statichydrau1.icFndngva1.veJpff良好流过调特性、开度显示和开度限定功能可以在现场通过和阀体连接的专用仪表测Ia流泾阀门流hi的手动画节阀门，简称水力平衡阀或平衡阀.2.0.9自力式质差控制阀Sc1.f-Opcratcdifferentia1.pr
11、essurentro1.va1.ve通过自力式动作无需外界动力醒动在某个压差范围内自动控制压差保持恒定的询节阀.2.0.10自力式流心控制阀scif-opcratef1.owIimiter通过自力式动作,无需外界动力驱动.在某个压养能国内自动控制流量保持恒定的调节阀.又叫流业限制阀(f1.owhm1.ter).2.0.11户间传热heattransferbetweenapartments同一栋建筑内相邻的不同供暧住户之间,囚室温差异而引起的热fit传递现象.2.0.12供热量自动控制装置automaticcontro1.deviceofheating1.oad安装在热源或热力站位置，能够根据室
12、外气候的变化结合供热叁数的反馈,通过相关设备的执行动作,实现对供热Ift自动调节控制的装置.3基本规定3.0.1集中供热的新建建筑和既有建筑的节能改造必须安装熟计装置。3.0.2集中供热系统的热结算点必阳安装热表。3.0.3设在热Ia结算点的热盘表应按中华人民共和国计fit法的规定检定.3.0.4既有民用建筑供热系统的热计量及节能技术改造应保证室内热舒适要求.3.0.5既有集中供认系统的,能改造应优先实行室外管网的水力平衡热源的气候补偿和优化运行等系统节能技术,并通过热址表对节能改造效果加以考核和跟踪.3.0.6热量表的设计、安装及调试应符合以下要求：1热於表应根据公称源量选型,并标核在设计流
13、量下的压降.公称液历可按黑设汁液垃的80%确定.2热班表的流Irt传感器的安装位置应符合仪表安敢要求.且宜安装在回水管上.3热累表安犍位置应保证仪表正常工作要求，不应安装在有碍检修、易爻机械损伤.有腐他和振动的位区,仪表安装的应将管道内部清扫干净.4热量表数据储存直能够满足当地供暧季供暖天数的日供热fit的储存要求，且血具备功能扩展的能力及数据远传功能。5热量表!试时.应设置存储参数和周期，内部时神应校准一致.3.0.7散热器恒温控制网、静态水力平衡阳、自力式流及控制阀、自力式压起控制阀和自力式温度调节阀等应具备产品合格证、使用说明书和技术监督部门出J1.的性能检测报告I其调节特性等指标应符合
14、产品标准的要求.3.0.8管网使环水应根据热垃测量装置和散热器恒温控制阀的赞求采用相应的水处理方式,在非供暖期间,应对集中供热系统进行清水保养.6分户热计垃61一皎规定6 1.1在线拣或者热力站安装热量表件为热量结算点时，分户热计Jft应采取用户热分摊的方法确定I在标户安装户用热Ift表作为热量结算点时，可宜接进行分户热计量.7 .1.2应根据建筑类别、室内供暖系统形式、经济发展水平.结合当地实践经验及供热管理方式，合理地选择计量方法实施分户热计Ct.分户热计室可采用楼栋计/用户热分掩的方法,对按户分环的室内供暖系统也可采用户用热贵表直接计危的方法.6.1.3同一个热量靖算点计量范围内，用户热分摊方式应统一,仪表的种类和型号应一致.6.2 散热器热分配计法6.2.1 散热器热分配计法可用于采吸敢热器供暖系统.6.2.2 2散热器热分IE计的质髭和使用方法应符合国家相关产品标准整求，选用的热分配计应与用户的Itt热器相匹配,其修正系数应在实聆室测笄得出.6.2.3 散热器热分配计水平安装位置应选在散热器水平方向的中心，或最接近中心的位置；其安装高度应根据散熟器的种类形式.按照产品标准要求确定.6.2.4 散热器热分配法直选用双传感器电子式热分配计.当散热器平均热煤设计温度
