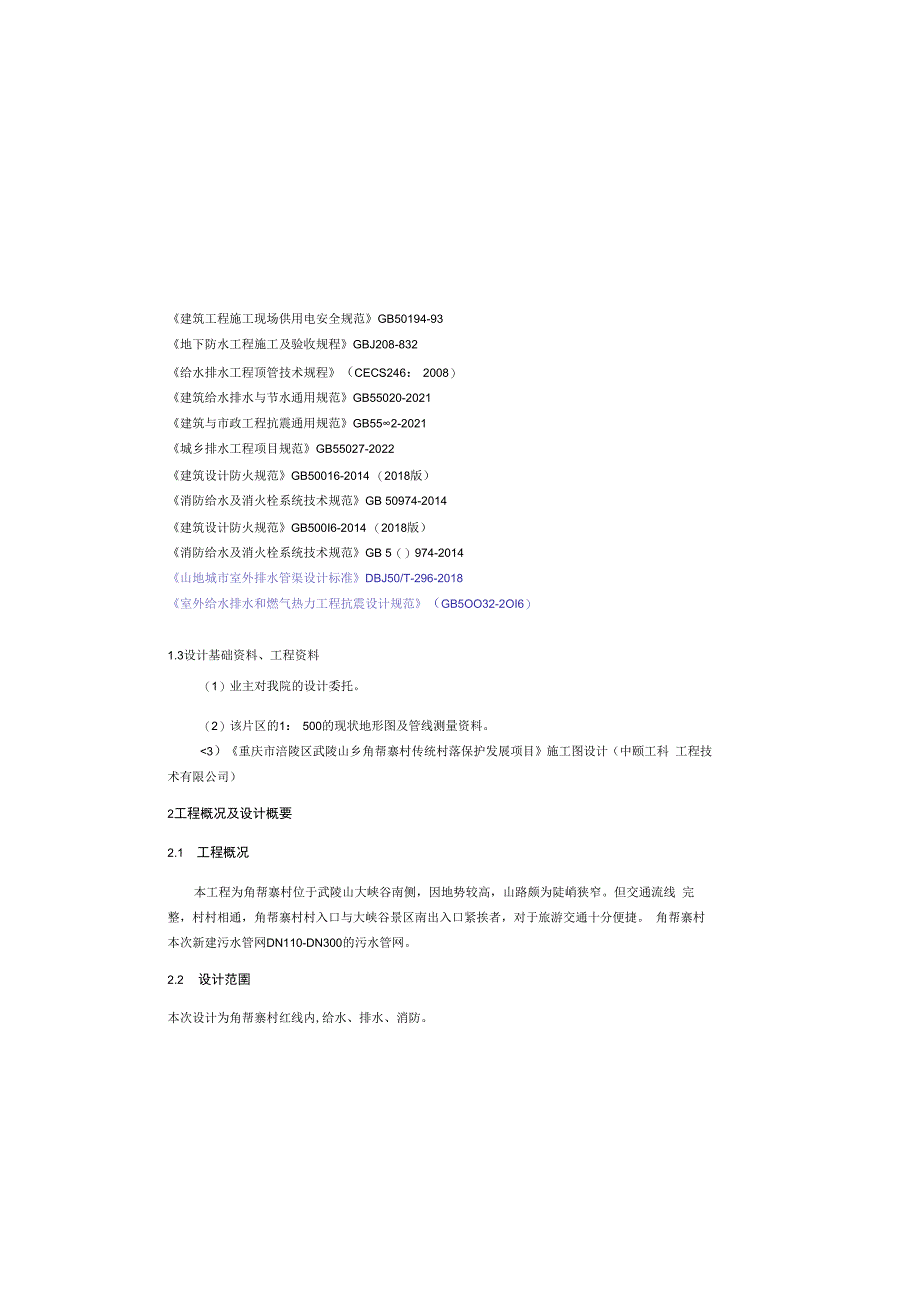

1、建筑工程施工现场供用电安全规范GB50194-93地下防水工程施工及验收规程GBJ208-832给水排水工程顶管技术规程（CECS246： 2008）建筑给水排水与节水通用规范GB55020-2021建筑与市政工程抗震通用规范GB552-2021城乡排水工程项目规范GB55027-2022建筑设计防火规范GB50016-2014 （2018版）消防给水及消火栓系统技术规范GB 50974-2014建筑设计防火规范GB500I6-2014 （2018版）消防给水及消火栓系统技术规范GB 5（）974-2014山地城市室外排水管渠设计标准DBJ50/T-296-2018室外给水排水和燃气热力工程抗
2、震设计规范（GB5OO32-2OI6）1.3设计基础资料、工程资料（1）业主对我院的设计委托。（2）该片区的1： 500的现状地形图及管线测量资料。3）重庆市涪陵区武陵山乡角帮寨村传统村落保护发展项目施工图设计（中颐工科 工程技术有限公司）2工程概况及设计概要2.1 工程概况本工程为角帮寨村位于武陵山大峡谷南侧，因地势较高，山路颇为陡峭狭窄。但交通流线 完整，村村相通，角帮寨村村入口与大峡谷景区南出入口紧挨者，对于旅游交通十分便捷。 角帮寨村本次新建污水管网DN110-DN300的污水管网。2.2 设计范圉本次设计为角帮寨村红线内,给水、排水、消防。传统村落保护发展项目施工图设计说明1设计依据

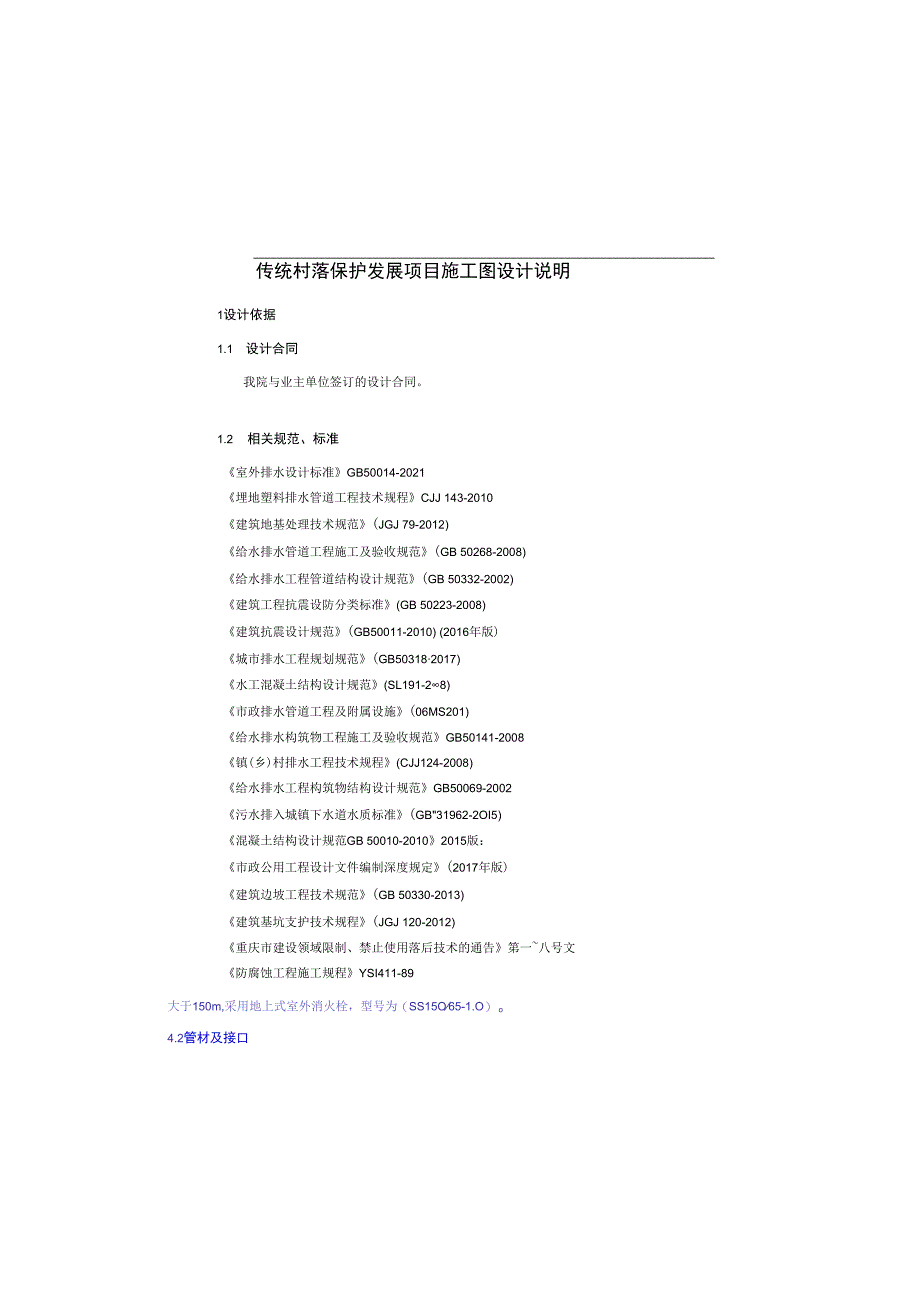

3、1.1 设计合同我院与业主单位签订的设计合同。1.2 相关规范、标准室外排水设计标准GB50014-2021埋地塑料排水管道工程技术规程CJJ 143-2010建筑地基处理技术规范(JGJ 79-2012)给水排水管道工程施工及验收规范(GB 50268-2008)给水排水工程管道结构设计规范(GB 50332-2002)建筑工程抗震设防分类标准(GB 50223-2008)建筑抗震设计规范(GB50011-2010) (2016年版)城市排水工程规划规范(GB503182017)水工混凝土结构设计规范(SL191-28)市政排水管道工程及附属设施(06MS201)给水排水构筑物工程施工及验收
4、规范GB50141-2008镇(乡)村排水工程技术规程(CJJ124-2008)给水排水工程构筑物结构设计规范GB50069-2002污水排入城镇下水道水质标准(GB31962-2OI5)混凝土结构设计规范GB 50010-20102015版：市政公用工程设计文件编制深度规定(2017年版)建筑边坡工程技术规范(GB 50330-2013)建筑基坑支护技术规程(JGJ 120-2012)重庆市建设领域限制、禁止使用落后技术的通告第一八号文防腐蚀工程施工规程YSI411-89大于150m,采用地上式室外消火栓，型号为（SS15O65-1.O） o4.2管材及接口消防系统管材、生活给水系统管材1）

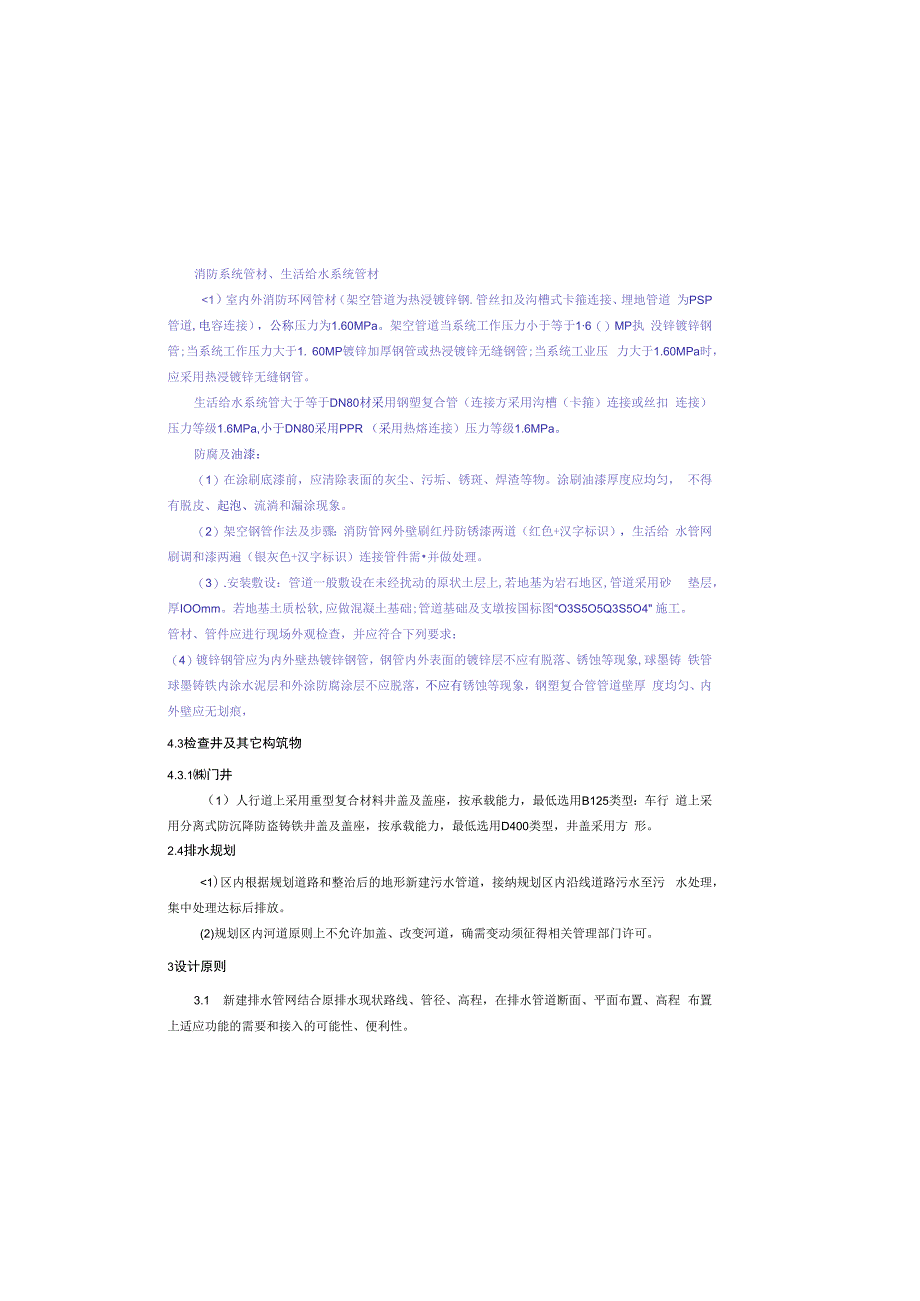

5、室内外消防环网管材（架空管道为热浸镀锌钢.管丝扣及沟槽式卡箍连接、埋地管道 为PSP管道,电容连接），公称压力为1.60MPa。架空管道当系统工作压力小于等于16（）MP执 没锌镀锌钢管;当系统工作压力大于1. 60MP镀锌加厚钢管或热浸镀锌无缝钢管;当系统工业压 力大于1.60MPa时，应采用热浸镀锌无缝钢管。生活给水系统管大于等于DN80材采用钢塑复合管（连接方采用沟槽（卡箍）连接或丝扣 连接）压力等级1.6MPa,小于DN80采用PPR （采用热熔连接）压力等级1.6MPa。防腐及油漆：（1）在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆厚度应均匀， 不得有脱皮、起泡、流
6、淌和漏涂现象。（2）架空钢管作法及步骤：消防管网外壁刷红丹防锈漆两道（红色+汉字标识），生活给 水管网刷调和漆两遍（银灰色+汉字标识）连接管件需并做处理。（3）.安装敷设：管道一般敷设在未经扰动的原状土层上,若地基为岩石地区,管道采用砂 垫层，厚IOOmm。若地基土质松软,应做混凝土基础;管道基础及支墩按国标图“O3S5O5Q3S5O4 施工。管材、管件应进行现场外观检查，并应符合下列要求：（4）镀锌钢管应为内外壁热镀锌钢管，钢管内外表面的镀锌层不应有脱落、锈蚀等现象,球墨铸 铁管球墨铸铁内涂水泥层和外涂防腐涂层不应脱落，不应有锈蚀等现象，钢塑复合管管道壁厚 度均匀、内外壁应无划痕，4.3检查
7、井及其它构筑物4.3.1门井（1）人行道上采用重型复合材料井盖及盖座，按承载能力，最低选用B125类型：车行 道上采用分离式防沉降防盗铸铁井盖及盖座，按承载能力，最低选用D400类型，井盖采用方 形。2.4排水规划1)区内根据规划道路和整治后的地形新建污水管道，接纳规划区内沿线道路污水至污 水处理，集中处理达标后排放。(2)规划区内河道原则上不允许加盖、改变河道，确需变动须征得相关管理部门许可。3设计原则3.1 新建排水管网结合原排水现状路线、管径、高程，在排水管道断面、平面布置、高程 布置上适应功能的需要和接入的可能性、便利性。3.2 新建排水管网充分考虑区域排水现状及地块建设的情况，结合地
8、块建设规划，在排水 管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。3.3 排水管网设计注意技术性与经济性相结合。尊裁事实，在满足设计标准的前提下，尽 量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。3.4 设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新 技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产 业政策不符的材料和产品。3.5 排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时 预留足够的空间，为管线综合提供条件。4给水、消防4.1 消防及生活给改造规划4.1.1 本项目生
9、活给水管网与消防管网为独立系统图。4.1.2 消防采用高位消防水池供水，子啊项目后山高处设置一座成品不锈钢消防水池，水池有 效容积108立方，水池工本项目室外消防用水，水池补水采用山泉水补水。4.1.3 生活给水采用山泉水管网直供。本次改造考虑管埋地敷设，4.1.4 室外消火栓系统室外消火栓系统其供水流程为：进水管T高位消防水池一配水管网一消火栓。室外消火栓沿建筑均匀布置，消火栓距建筑外墙不宜小于5.0m,并不宜大于40m；距路 边不宜小于0.5m,并不应大于20m消火栓之间的间距不应大于120m：消火栓保护半径不应 再分层回镇压实至设计路面高程。当开挖沟槽基础为岩石时，槽底应超挖200mm,
10、采用砂砾 石回填至设计高程后，再施工管道基础。阀门及其他消防给水系统的阀门选择应符合下列规定：1理地管道的阀门宜来用带启闭刻度的暗杆闸阀，当设置在阀门井内时可采用耐窝蚀的明杆刚 阀；2室内架空管道的阀门宜采用蝶阀、明杆闸网或带启闭刻度的暗杆闸阀等；3室外架空管道宜采用带启闭刻度的暗杆闸网或耐腐蚀的明杆闸脚：4理地管道的阀门应采用球墨铸铁阀门，室内架空管道的阀门应采用球墨铸铁或不锈钢阀门， 室外架空管道的阀应采用球基铸铁阀门或不锈钢阀门。6验收工程中间验收和竣工验收必须严格按照国家及重庆市工程管理相关法规、规定程序进行。 需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，绘制系统竣
11、工后，必 须进行工程验收，验收应由建设单位组织质检、设计、施工、监理参加，验收不合格不应投入 使用。7室外给排水及燃气管道抗震设计：7.1.1 根据建筑机电工程抗震设计规范（GB5098I-2014）第4.2条7.1.2 生活给水、消防给水管道的布置与敷设应符合下列规定，1）管道宜埋地敷设或管沟敷设；2）管道应避免敷设在高坎、深坑、崩塌、滑坡地段：3）采用市政供水管网供水的建筑、建筑小区宜采用两路供水,不能断水的重要建筑应采用两路供 水，或设两条引入管：4）干管应成环状布置，并应在环管上合理设置阀门井。7.1.3 热水管道的布置与敷设应符合下列规定；1）管道宜采用宜埋敷设或管沟敷设，9度地区宜
12、采用管沟敷设；2）管道应避免敷设在高坎、深坑、崩塌、滑坡地段；3）应结合防止热水管道的伸缩变形采取抗震防变形措施：4）保温材料应具有良好的柔性。7.1.4排水管道的布置与敷设应符合下列规定；5注意项5.1 现场复核本工程消防管道上下游管线必须接顺。设计要求在施工时首先复核上下现状管道接纳位 置、标高等，若与设计有不符之处，必须立即通知设计单位研究处理。5.2 沟槽开挖管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不 同土质按Iol1.5控制（详见管道开挖断面图 O如果现场条件不允许，必须采取加支撑等 措施。5.3 地基处理若无特别注明，管道及构筑物地基承载力不小于
13、02Mpa沟槽在填方地段或沟槽超挖的， 管道基础以下必须分层夯实回填，密实度不小于90%。5.4 管道安装所有管道的安装必须严格执行给水排水管道工程施工及验收规范（GB50268-2008） 的规定。5.5 管道冲洗及消火栓试验室内消火栓给水系统在与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应 达到消防时最大设计流量。所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。消火栓给 水管道设计工作压力小于或等于LOMPa时，水压强度试验压力应为工作压力的1.5倍，且不 应低于L4MPa:当工作压力大于LOMPa时，试验压力应为工作压力加04MPa,试压方法应 按消防给
14、水及消火栓系统技术规范GB50974-2014的规定执行。室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做 试射试验，达到设计要求为合格。5.6 沟槽回填管道、涵洞及构筑物沟槽回填必须在混凝土及砂浆达到80%以上（有特殊要求的，按相关 设计图说）设计强度后方可进行。回填要求分层压实、对称均匀回填。管道施工回埴压实后，9排水系统设计内容9.1污水计算本次设计污水量按规划区城市综合污水量计算，城市综合污水量计算以城市综合供水量标 准为基础,规划范围用水量为:居住用水250Lcap在公建用水0.51.2万立方米/平方公里日： 公园绿地、道路、市政设施用水0.10.3万立
15、方米/平方公里日；未预见水量按上述水量15% 预测。分流制污水管道设计流量计算公式：QmaX=QaVeX K、XKZ( L/s)式中Qmax:设计污水流量(L/S)最高日最高时污水流量。Qave:平均日平均时污水流量(Ls) ,根据综合污水量标准q计算Qac=qx流域计算人口数() /(243600)(L/s)q=城市综合供水量标准x85%(LZcapd)Ks:雨水渗入量系数，取1.1。Kz:总变化系数，按下表取值表44总变化系数表污水平均日流量(L/s)51540701002005(X)ooo总变化系数K,2.32.01.81.71.61.51.41.3污水管道水力计算公式(非满流)Q=vA (L/s) 水力计算按满宁公式：E M (m/s)过水断面：A= (-sin9cos) r(m2)h D/2R _ (drin 水力半径：一正一(m)Or：
