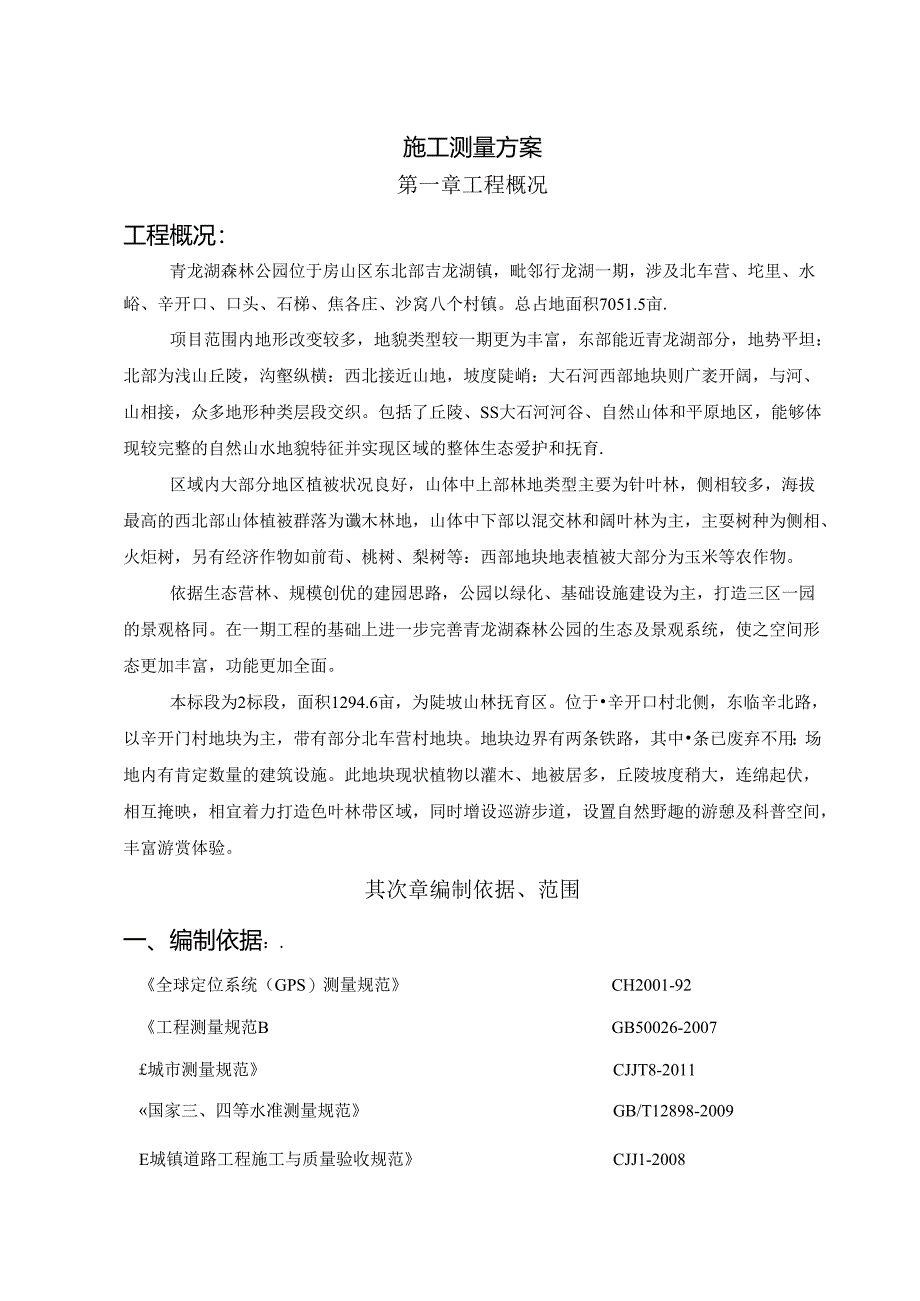

1、施工测量方案第一章工程概况工程概况：青龙湖森林公园位于房山区东北部吉龙湖镇，毗邻行龙湖一期，涉及北车营、坨里、水峪、辛开口、口头、石梯、焦各庄、沙窝八个村镇。总占地面积7051.5亩.项目范围内地形改变较多，地貌类型较一期更为丰富，东部能近青龙湖部分，地势平坦：北部为浅山丘陵，沟壑纵横：西北接近山地，坡度陡峭：大石河西部地块则广袤开阔，与河、山相接，众多地形种类层段交织。包括了丘陵、SS大石河河谷、自然山体和平原地区，能够体现较完整的自然山水地貌特征并实现区域的整体生态爱护和抚育.区域内大部分地区植被状况良好，山体中上部林地类型主要为针叶林，侧相较多，海拔最高的西北部山体植被群落为谶木林地，山
2、体中下部以混交林和阔叶林为主，主耍树种为侧相、火炬树，另有经济作物如前荀、桃树、梨树等：西部地块地表植被大部分为玉米等农作物。依据生态营林、规模创优的建园思路，公园以绿化、基础设施建设为主，打造三区一园的景观格同。在一期工程的基础上进一步完善青龙湖森林公园的生态及景观系统，使之空间形态更加丰富，功能更加全面。本标段为2标段，面积1294.6亩，为陡坡山林抚育区。位于辛开口村北侧，东临辛北路，以辛开门村地块为主，带有部分北车营村地块。地块边界有两条铁路，其中条已废弃不用：场地内有肯定数量的建筑设施。此地块现状植物以灌木、地被居多，丘陵坡度稍大，连绵起伏，相互掩映，相宜着力打造色叶林带区域，同时增

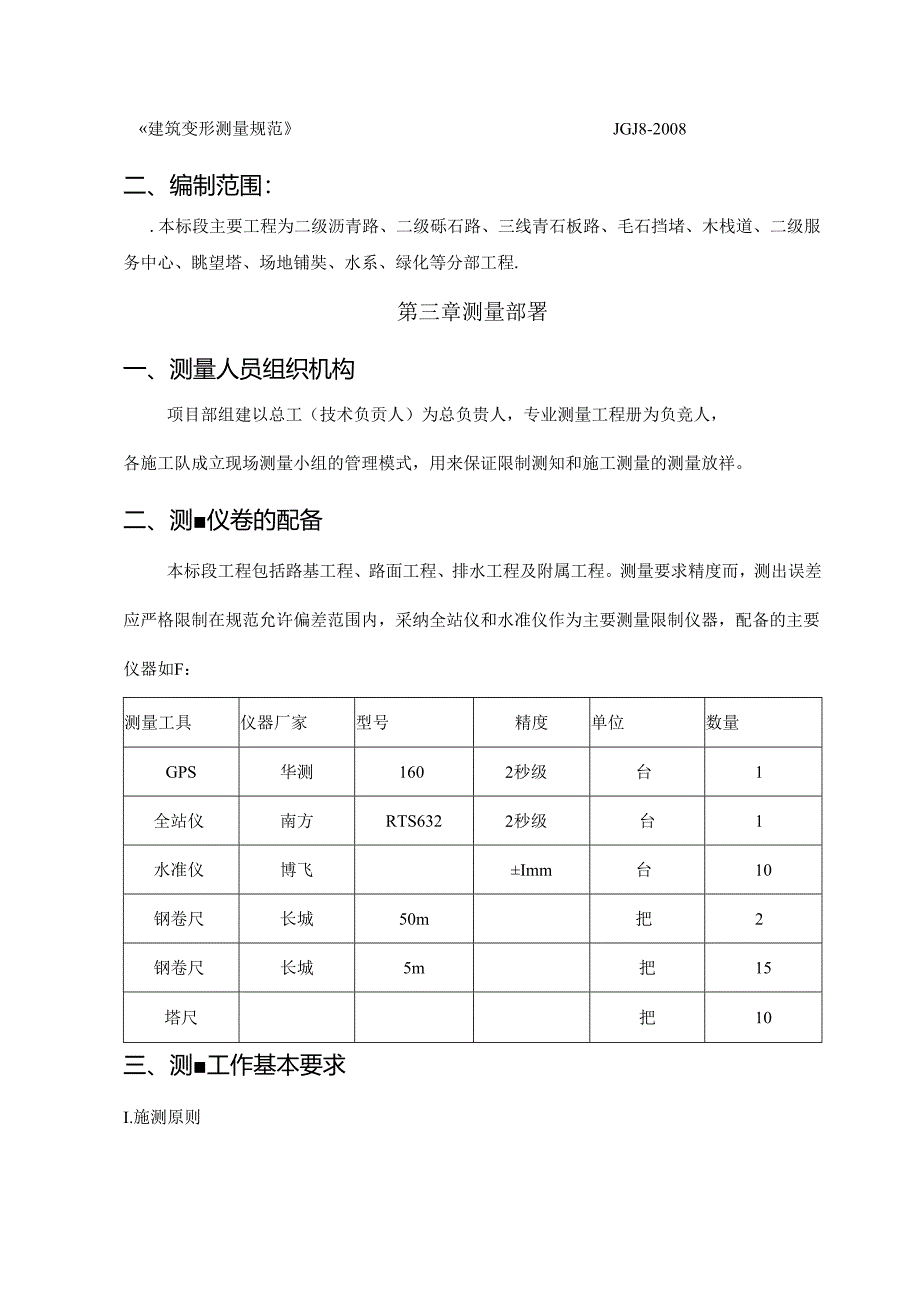

3、设巡游步道，设置自然野趣的游憩及科普空间，丰富游赏体验。其次章编制依据、范围一、编制依据：.全球定位系统（GPS）测量规范CH2001-92工程测量规范BGB50026-2007城市测量规范CJJT8-2011国家三、四等水准测量规范GB/T12898-2009E城镇道路工程施工与质量验收规范CJJ1-2008建筑变形测量规范JGJ8-2008二、编制范围：.本标段主要工程为二级沥青路、二级砾石路、三线青石板路、毛石挡堵、木栈道、二级服务中心、眺望塔、场地铺奘、水系、绿化等分部工程.第三章测量部署一、测量人员组织机构项目部组建以总工（技术负贡人）为总负贵人，专业测量工程册为负竞人，各施工队成立

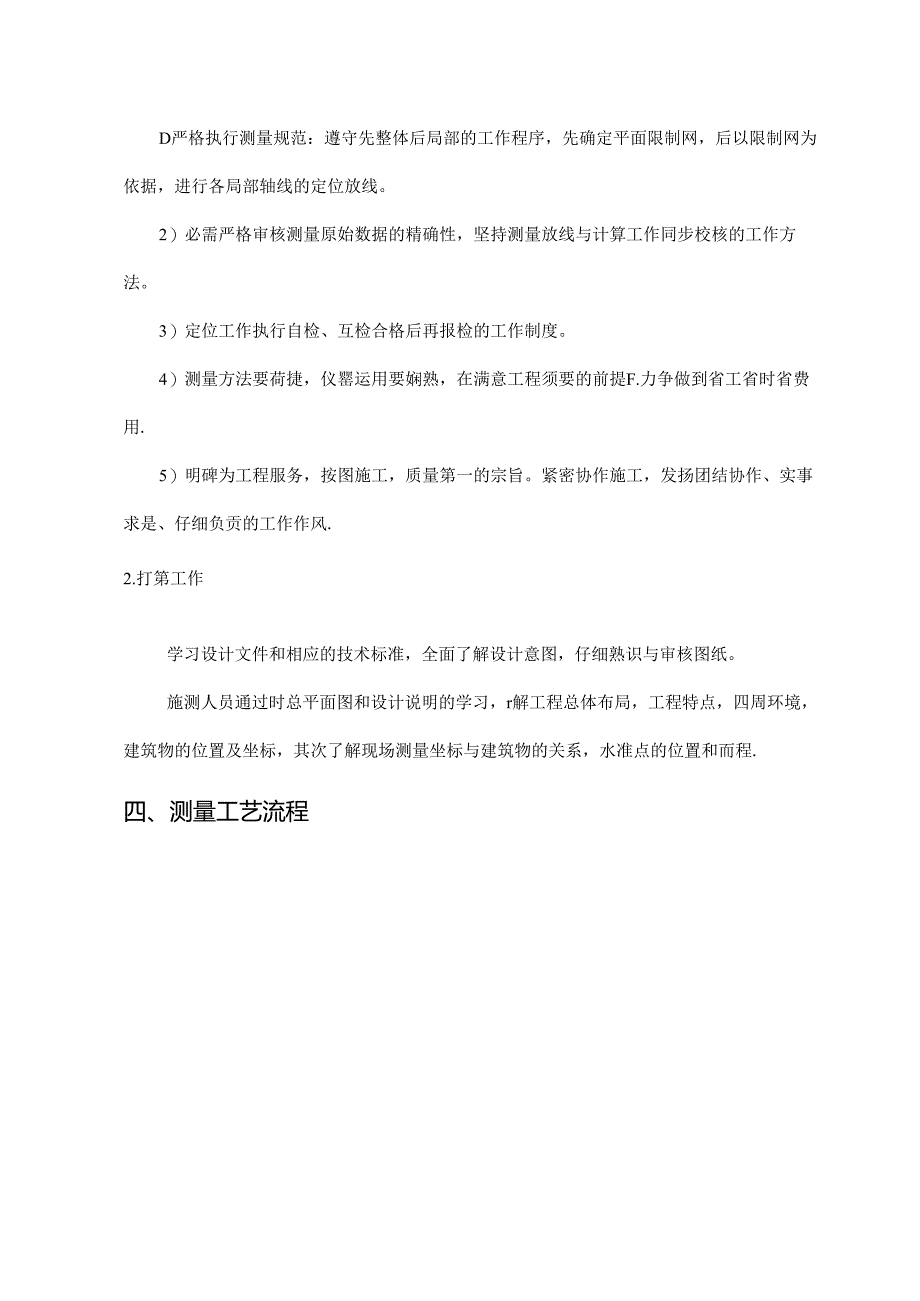

4、现场测量小组的管理模式，用来保证限制测知和施工测量的测量放祥。二、测仪卷的配备本标段工程包括路基工程、路面工程、排水工程及附属工程。测量要求精度而，测出误差应严格限制在规范允许偏差范围内，采纳全站仪和水准仪作为主要测量限制仪器，配备的主要仪器如F：测量工具仪器厂家型号精度单位数量GPS华测1602秒级台1全站仪南方RTS6322秒级台1水准仪博飞Imm台10钢卷尺长城50m把2钢卷尺长城5m把15塔尺把10三、测工作基本要求I.施测原则D严格执行测量规范：遵守先整体后局部的工作程序，先确定平面限制网，后以限制网为依据，进行各局部轴线的定位放线。2）必需严格审核测量原始数据的精确性，坚持测量放线
5、与计算工作同步校核的工作方法。3）定位工作执行自检、互检合格后再报检的工作制度。4）测量方法要荷捷，仪罂运用要娴熟，在满意工程须要的前提F.力争做到省工省时省费用.5）明碑为工程服务，按图施工，质量第一的宗旨。紧密协作施工，发扬团结协作、实事求是、仔细负贡的工作作风.2.打第工作学习设计文件和相应的技术标准，全面了解设计意图，仔细熟识与审核图纸。施测人员通过时总平面图和设计说明的学习，r解工程总体布局，工程特点，四周环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和而程.四、测量工艺流程第四章施工测量方法一、限制测量1 .平面限制系统的建立1）开工前，对业主或设计部门
6、供应的施工区平而限制起始坐标点（应不少于二个点）采纳全站仪按多边形导线网或四等导线测依的技术要求和精度指标进行联测更核（此项测量工作进行时，圾好与专业监理工程师联合测量以避开增加不必耍的外业工作量）。若发觉标记不足、不稔妥,被移位或精度不符合耍求时，将进行补测、加固、移设或重新测校，并通知监理单位和建设堆位。联测点更核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测更检成果报告，报送工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作.2）起始平面限制坐标网点经联测及核合格并经工程监理部签认后即可进行平面限制坐标点加密测用.a.加密限制网
7、的布设形式及布点埋石：鉴于该工程的特点，其加密平面限制网的布设在道路中线.b.平面限制点加密导线测量采纳全站仪，按工程测量规范BGB50026-2007规范中精密导线测盘的技术要求和精度指标进行。c.平面限制加密导线点外业测量完成，并经内业计算满意技术要求后，应填写测珏成果报验单，连同加密导线计算表一同报送工程监理部专业监理工程册签证，如监理工程师提出疑议和要求对加密导线进行或核，应亲密协作，并供应所需测做设法和相关测量人员。d.经工程监理签认的测量成果即可作为测量放线的依据，否则应进行补测或重测，并重新进行报验.e.在工程施工中，应定期对所布设的加密限制网进行更测，以防止因施工而引起限制点的
8、位移变形而影响施工放线的质量及精度，发测结果应形成文字资料，报送工程监理部。2 .高程限制系统的建立1）对业主或设计部门供应水准基点（不应少于2个点）进行水准联测星核，测量水准基点时采纳S1.型精密水准仪配水准尺，按-：等水准测量的技术耍求进行，星核测量结果报送监理部签认（此项工作在外业作业时，亦应请专业监理工程和到场监督）。2）水准点加密测量水准路途的确定按点埋石：在标段施工区间范围内，沿线路两侧的稔定位置埋水准点标记批并与业主或设计部门供应的水准基点形成符合或闭合水准路途，相邻两加密水准点间距离限制在80120m,以确保在进行施工测员高程放样时能引测高程。二、施工图审核工程开工施工放线之前
9、，项目部专业测量工程师应对整个工程施工图中给出全部测量放线起始数据进行仔细的复核计算，并以表格或附图的形式形成书面资料，对经过或核计算与施工图不符的测量放样数据，连同原图纸给定的数据以及其所在的施工图的位置记录一起报送工程监理部,以便刚好与设计部门联系处理，这些数据只有在原设计部门有明确答狂和确认后才可作为测量放线的依据。三、道路工程测量方法3 .工艺流程4 .操作方法D测量桩位交接a.测量桩位交接工作一般由建设单位组织，设计或勘测单位向施工单位测房工程师交桩。交桩要有桩位平面布置图。桩位交接后办理交接手续。b.交接桩数量应依据工程的大小确定。假如与另外施工段连接，应在连接处向界外多交至少个坐
10、标点和水准点。c.接桩时应察看点位是否松动或被移动，若已松动或被移动，应刚好向勘测单位提出补桩的申请。d.施工单位应逐一记录现场点位，井做好桩位标记录，桩标不突出的应用钢尺拴桩，做好标记，便于找寻更测。e.接桩后应刚好进行标桩爱护，实行混凝上加固、砌爱护井和钉设标记牌等措施，简单被车撞轧的限制点应钉设防护栏杆。2）桩位复测a.接桩后依据设计图纸和交桩资料进行内业校核，检查成果表中的各项计算是否正确。b.桩位的坐标笈测宜采纳附合导线法进行，高程宏测宜采纳附合水准测法。C,互测中发觉问题应刚好与交桃单位联系解决。亚测合格后刚好向监理工程师或建设单位提交更测报告，以使复测成果得到确认后运用。3）布设
11、施工限制网a.在桩位交接工作结束后，依据要求的精度等级进行施工限制网的布设。平面限制网的布设宜采纳沿线路方向的除合导线；高程限制宜采纳附合水准线路或三角高程测量.b.外业观测应选在能见度高、无风的早爱或傍晚进行，以减小大气折光及气压、温度的改变对观测的影响。c.水准测量可采纳一组来回或两组单程进行，来回测或两组单程测高差不符值在限差以内时采纳平均值.d.内业计豫必需运用监理工程师认可的表式。计算步骤应清晰、有条理,成果合格后必需报监理工程师确认.e.限制机必需实行拴桩等有效爱护措施。4）现况调查及原地貌测量a.在施工前，应先放出路基征地线（红线），并调查与记录征地线范围内需拆迁或改移的建（构）
12、筑物、树木、文物古迹、各类地下管线等.若征地线范围不能满意施工须要，应刚好以书面形式报告监理及建设堆位。b.在现况调查结束后，应计算每一桩号中心坐标与对应的路基宽度，放出路基中线与边线。为保证填方段路基边坡的压实度，在每侧路基设计边线外加究50Omm作为填筑边线。如遇到路基范围内有不相宜材料需挖除、换用，必需在开挖之前与换填之前测量其范围及深度，并经监理工程师确认。C.路基清表前，均应按纵向50m测设一断面，横断方向610点测量原地面高程,若地形困难，可以按纵向1020m测设一断面，全部点位及高程数据应记录在册。在消表后，更原全部点位并测量此时地面高程作为消表后的地面高程。5）路基施工测量a.
13、线路中边桩测量放样直线上中枢测设的间距不应大于50m.平曲线上宜为5IOmo1.路基施工前，应依据夏原的路途中桩、施工工艺和有关规定钉出路基用地界桩和路堤坡脚、路堑望顶等的具体位置桩。在距路中心肯定平安距离处设立限制桩，其间隔不宜大于20m“桩上标明极号与路中心填挖高，用（+）表示填方,用（一）表示挖方。ii .路基施工期间每月匆测一次水准点。iii .机械施工中，应在边桩处设立明显的填挖标记，宜在不大于50m的段落内，距中心桩肯定距离处埋设能限制标高的限制桩，进行施工限制1发觉机被碰倒或丢失时应刚好补上。iv .施工过程中应爱护所以标记，特殊是一些原限制点.V.依据工作须要，可测设线路起终点
