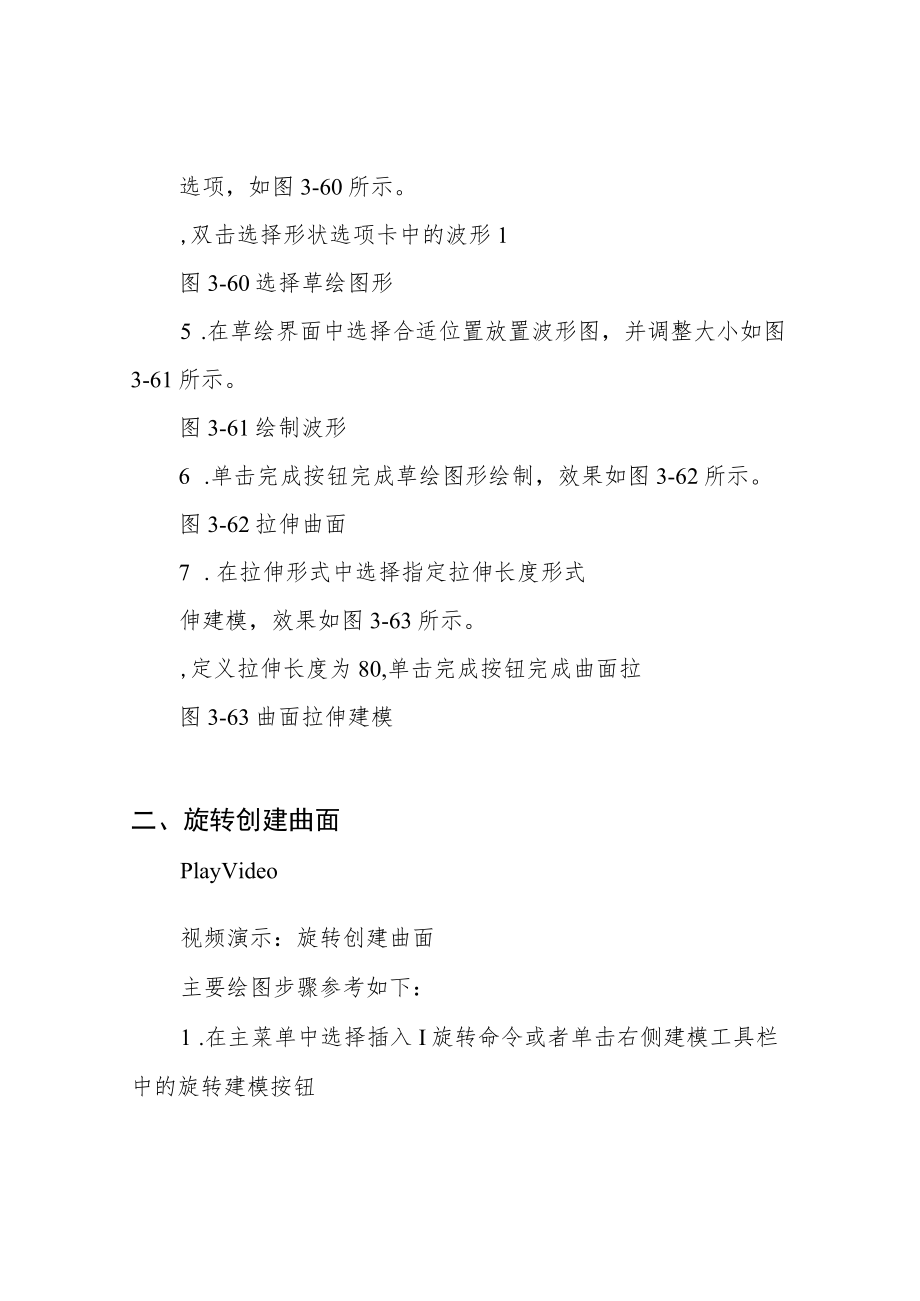

1、机械CADCAM形成性考核一课程实验1表面建模机械CAD/CAM形成性考核一课程实验1表面建模主要绘图步骤参考如下：L在主菜单中选择插入忖立伸命令，或者单击右侧建模工具栏中的拉伸按钮所示的曲面拉伸操控面板。,弹出如图3-58图3-58曲面拉伸操控面板2 .单击曲面按钮，开始进行曲面建模。3 .单击放置按钮，在弹出的草绘设置面板中单击定义按钮,在弹出的草绘对话框中选择T0P:F2平面作为草绘平面，其他选项接受默认，如图3-59所示。(a)选择草绘平面(b)选择草绘平面参照图3-59选择草绘平面4 .进入草绘界面后，单击右侧绘图工具栏中的调色板按钮选项，如图3-60所示。,双击选择形状选项卡中的波

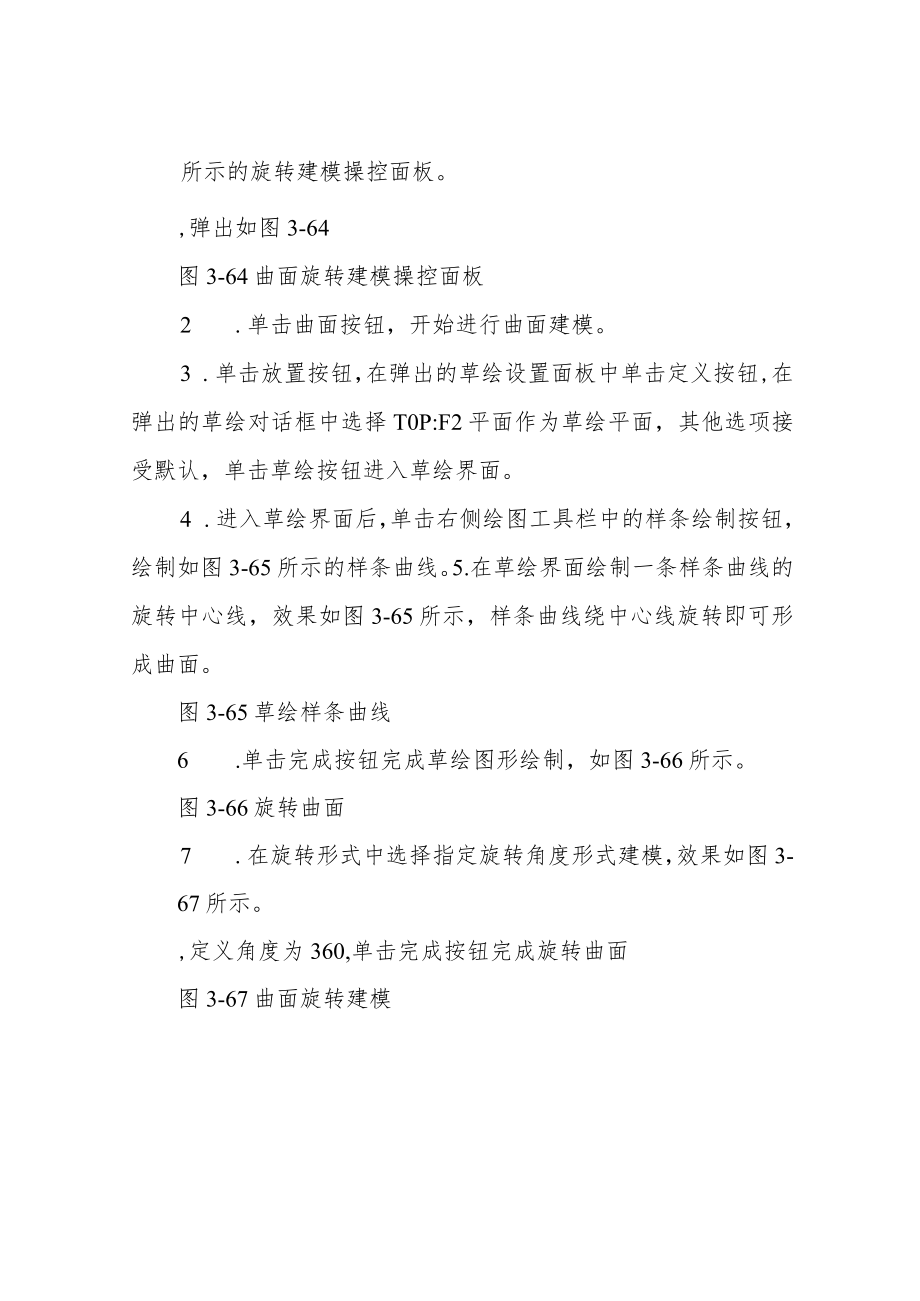

2、形1图3-60选择草绘图形5 .在草绘界面中选择合适位置放置波形图，并调整大小如图3-61所示。图3-61绘制波形6 .单击完成按钮完成草绘图形绘制，效果如图3-62所示。图3-62拉伸曲面7 .在拉伸形式中选择指定拉伸长度形式伸建模，效果如图3-63所示。,定义拉伸长度为80,单击完成按钮完成曲面拉图3-63曲面拉伸建模二、旋转创建曲面PlayVideo视频演示：旋转创建曲面主要绘图步骤参考如下：1 .在主菜单中选择插入I旋转命令或者单击右侧建模工具栏中的旋转建模按钮所示的旋转建模操控面板。,弹出如图3-64图3-64曲面旋转建模操控面板2 .单击曲面按钮，开始进行曲面建模。3 .单击放置按
3、钮，在弹出的草绘设置面板中单击定义按钮,在弹出的草绘对话框中选择T0P:F2平面作为草绘平面，其他选项接受默认，单击草绘按钮进入草绘界面。4 .进入草绘界面后，单击右侧绘图工具栏中的样条绘制按钮，绘制如图3-65所示的样条曲线。5.在草绘界面绘制一条样条曲线的旋转中心线，效果如图3-65所示，样条曲线绕中心线旋转即可形成曲面。图3-65草绘样条曲线6 .单击完成按钮完成草绘图形绘制，如图3-66所示。图3-66旋转曲面7 .在旋转形式中选择指定旋转角度形式建模，效果如图3-67所示。,定义角度为360,单击完成按钮完成旋转曲面图3-67曲面旋转建模课程实验2实体建模主要绘图步骤参考如下:L在P
4、ro/E中单击工具栏中的新建按钮，弹出新建零件对话框，取消使用缺省模板，修改名称为Iashen,单击确定按钮,在弹出的新建零件选项对话框中选中mmns_part_solid选项，然后单击确定按钮。2 .单击右侧建模工具栏中的拉伸按钮，弹出拉伸建模工具栏，单击放置按钮弹出草绘对话框，选择TOP平面作为草绘平面，其他接受系统的默认配置，进入草绘模式，如图3-71所示。完成草绘后单击完成按钮，结束二维图形绘制，生成三维图形如图3-72所示。图3-71生成草绘图形图3-72生成三维图形3 .生成三维图形后需要确认拉伸参数，具体方法如图3-73所示，确认后单击完成按钮三维建模，如图3-74所示。完成图3
5、-73拉伸参数确认图3-74完成拉伸后的模型图3-75选取模型上表面为草绘平面4 .为了完成整个零件，需要进行第二次拉伸操作，将图3-74生成的模型上表面作为第二次的拉伸草绘平面，如图3-75所示，草绘参考方向接受系统默认提供的方向，如图3-76所不O图3-76草绘平面选择对话框5 .在草绘界面中绘制如图3-77所示的草绘图形，单击完成维图形如图3-78所示。按钮，结束二维平面绘制，生成三图3-77草绘去除材料轮廓6 .在3-78模型显示后，需要对该模型进行第二次拉伸参数确认，切除材料后形成真正的零件垫圈，如图3-79所不O7 .完成如图3-79所示的定义后，生成零件如图3-80所示。图3-7
6、8生成去除材料模型图3-79去除材料定义图3-80完成的零件二、旋转建模PlayVideo视频演示：旋转建模主要绘图步骤参考如下：L选择菜单工具栏中的新建按钮，弹出新建零件对话框，取消使用缺省模板，修改文件名称为jiubei,单击确定按钮，弹出新建零件选项对话框，选中mmns_part_solid选项，然后单击确定。2.单击右侧建模工具栏中的旋转按钮，弹出如图3-81所示的旋转建模操控面板缺图,单击放置按钮，弹出草绘对话框，选择TOP平面作为草绘平面，其他接受系统的默认配置，进入草绘模式，如图3-81所示。使用样条曲线绘制命令，根据图上尺寸绘制第一个旋转截面，并在图形中心绘制中心线。完成草绘后
7、单击完成按钮不O,结束二维平面绘制，生成三维图形如图3-82所图3-81生成草绘图形图3-82生成酒杯上半部8 .生成三维模型后需要对旋转参数进行修改，具体修改参数如图3-83所示，确认后单击完成按钮完成三维建模，如图3-84所示。图3-83旋转建模参数确认图3-84完成旋转建模后的酒杯模型上部9 .为了完成整个酒杯零件的建立，需要对酒杯下半部分进行类似的旋转操作。具体步骤同酒杯上部分，在以上步骤2中所选择TOP平面作为草绘平面，如图3-85所示，并且草绘参考方向接受系统默认提供的方向，如图3-86所示。图3-85选取零件上表面为草绘平面图3-86草绘平面选择对话框10 进入草绘平面后，绘制如
8、图3-87所示的草绘图形，单击完成成三维图形如图3-88所示。按钮，结束二维平面绘制，生图3-87草绘去除材料轮廓图3-88酒杯下半部分11 生成模型显示后，需要对旋转建模参数进行修改，如图3-89所示。图3-89旋转建模定义12 单击完成按钮完成零件的建立，如图3-90所示。图3-90完成的零件三、扫描建模PlayVideo视频演示：扫描建模主要绘图步骤参考如下：L单击工具栏中的新建按钮，弹出新建零件对话框，取消使用缺省模板，修改名称为Shaomiaoshili,单击确定，弹出的新建零件选项对话框，选中mmns_part_solid选项，然后单击确定。2.绘制截面之前应首先建立截面扫描的轨迹
9、。此轨迹可以是直线、曲线也可以是封闭或者是不封闭曲线。轨迹曲线的绘制是通过单击右侧建模工具栏中的草绘按钮来完成的，所绘制的曲线可以作为扫描建模的轨迹曲线，也可以为其他需要轨迹曲线的建模操作提供轨迹曲线，同时也可以为其他相同的扫描建模提供轨迹曲线。系统弹出图3-91(a)所示草绘对话框，选择FRONT平面作为草绘轨迹平面，其他接受系统默认，单击草绘按钮，系统进入草绘界面，绘制如图3-92所示的轨迹。3 .单击右侧建模工具栏中的可变扫描按钮，弹出可变扫描操控面板，系统自动选取先前绘制,绘制如图3-93所示的截面图形。完成草的曲线(图3-92)作为轨迹曲线。点击草绘按钮绘后单击完成按钮，结束二维平面
10、绘制，生成扫描三维图形如图3-94所示。(a)草绘平面选取对话框(b)平面选取图3-91确定轨迹草绘平面图3-92修改薄板扫描壁生成方向图3-93二维截面绘制图3-94生成弯管4 .单击完成按钮，完成三维建模，如图3-95所示。图3-95扫描生成弯管5 .建立接头，单击右侧建模工具栏中的拉伸按钮作为草绘平面，如图3-96所示。,进入拉伸建模模式，选择弯管的一个截面图3-96生成扫描建模6 .单击草绘按钮进入草绘界面，绘制尺寸如图3-97所示的图形。图3-97接头草绘图形7 .单击完成按钮，结束二维平面绘制，生成扫描三维图形如图3-98所示。图3-98完成拉伸后的模型8 .在拉伸高度中输入厚度为
11、5,其他设置如图3-99所示。图3-99选取零件上表面为草绘平面9 .点击完成按钮，结束拉伸建模，结果如图3-100所示。图3-100拉伸结果图3-101另一侧弯管截面10 .最后要建立弯管另一侧的接头，步骤同上，其草绘图形如图3-101所示。11 .输入拉伸厚度为5,零件最终效果如图3-102所示。图3-102完成的零件课程实验3典型机械部件的三维设计与装配主要绘图步骤参考如下：L在系统工具栏中单击新建按钮，在新建对话框中选择组件I设计，在名称文本框中输入Iuoshuan,然后取消使用缺省模板，如图3-104所示。图3-104“新建”对话框2 .单击新建对话框中的确定按钮进入新文件选项对话框
12、，从中选择inlbs_asm_design选项作为模板，如图3-105所示。图3-105“新文件选项”对话框3 .单击新文件选项对话框中的确定按钮，完成新文件创建并进入组件创建窗口，如图3-106所示。图3-106装配界面4 .单击工程特征工具栏中的添加按钮，弹出零件打开对话框，如图3-107所示。图3-107“打开”对话框5 .选择零件，单击预览按钮，效果如图3.108所示。图3-108“打开”并“预览”零件6 .单击打开按钮打开零件，效果如图3-109所示。图3-109放置首个零件7 .系统将自动显示新零件在装配环境下的放置操控面板，如图3-120所示。图3-120放置操控面板8 .在约束
13、类型列表中设置零件的约束类型为自动，如图3-121所示。图3-121选择装配类型9 .单击操控面板上的完成按钮将以默认的灰颜色显示。,完成零件初始放置，如图3-122所示，其中放置完成的零件图3-122完成零件放置10 .再次单击添加按钮，打开同目录下的文件，如图3-123所示。图3/23放置第二个零件IL单击放置按钮，弹出如图3-124所示的零件放置上拉菜单。图3-124放置上拉菜单12 .更改约束类型为匹配，依次选择两个零件的上平面作为匹配对象，如图3125所示。图3-125匹配放置零件113 .在放置上拉菜单中选择新建约束选项，创建一个新的约束，定义约束类型为插入，选择两个零件的孔内壁作
14、为要插入的面，效果如图3-126所示。图3-126匹配放置零件214 .单击添加按钮，打开同目录下的文件，如图3-127所不O图3-127匹配放置零件315 .根据上述方法添加匹配，选择方台（零件）上平面及螺母帽（零件）下平面作为匹配平面，结果如图3J28所示。图3-128匹配约束116 .添加新约束为插入，选择螺栓杆及方台中孔两个圆弧平面为插入平面，结果如图3-129所示。图3-129匹配约束217 .添加同目录下的文件到装配环境中，如图3/30所示。图3-130添加螺母18 .创建对齐约束，选择圆台平面和螺母下平面作为对齐约束平面，如图3-131所示。图3-131对齐约束19 .创建新的约
15、束，选择约束类型为插入，定义约束对象为螺栓及螺母孔，效果如图3-132所示。图3-132插入约束20 .观察生成结果并不是所期望的形式，单击反向按钮即可完成螺母装配，最终效果如图3-133所示。图3-133约束反向2L选择保存命令，保存装配结果。机械CAD/CAM形成性考核二课程实验4点位加工自动编程实验主要绘图步骤参考如下：1 .创建数控加工文件在系统菜单中依次选择制造INC组件，定义文件名称为shiyan_kong,在模板对话框中选择mmns_mfg_nc选项，单击确定按钮进入加工制造模块。2 .创建参照模型(1)导入参照模型在系统弹出的制造菜单中依次选择制造模型I装配惨照模型选项或单击特征工具栏中的装配参照模型按钮在打开对话框中选择文件kong,导入参照模型。(2)装配参照模型在操控板中选择缺省，表示在缺省位置装配参照模型。此时操控板上状态后面显示为完全约束。最后，单击装配操控板上按钮，在弹出的创建参照模型对话框中默认同一模型选项，单击确定完成参照模型的装配，如图5-
