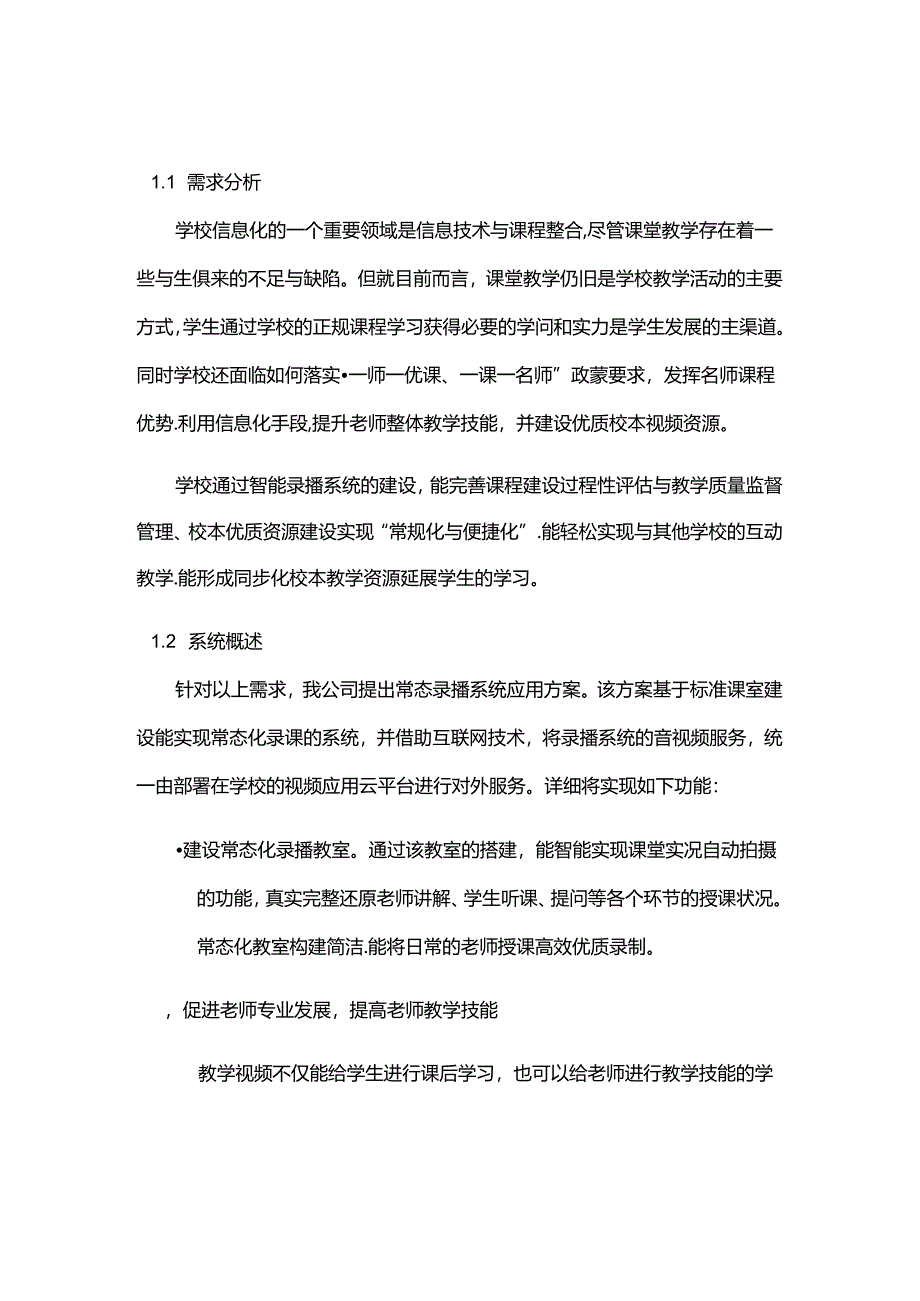

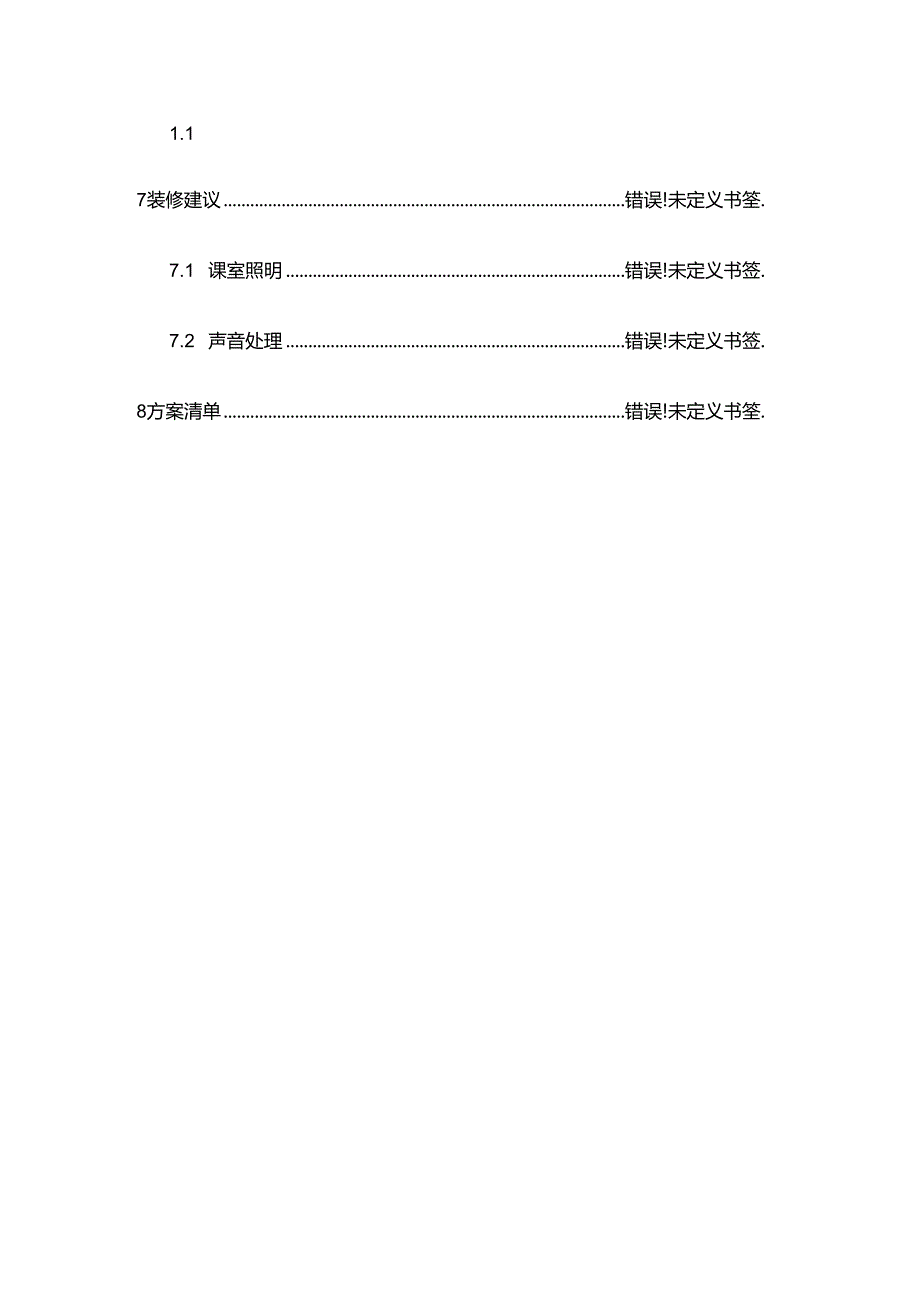

1、1.1 需求分析31.2 系统概述32预期效果43方案设计43.1 方案组成43.1.1 设备分布图43.1.2 产品组成53.2 方案优势5321应用技术优势53.2.2品牌服务优势错误!未定义书筌.4S,”,54.1 录播系统功能介绍54.1.1 录播系统功能特点54.1.2 标准录播教室75品牌介绍155.1 公司介绍155.2 同类应用案例错误!未定义书签.6.1 售后服务条款156.2 售后务响应156.3 质保期后的服务承诺157装修建议错误!未定义书筌.7.1 课室照明错误!未定义书签.7.2 声音处理错误!未定义书签.8方案清单错误!未定义书筌.1.1 需求分析学校信息化的一个
2、重要领域是信息技术与课程整合,尽管课堂教学存在着一些与生俱来的不足与缺陷。但就目前而言，课堂教学仍旧是学校教学活动的主要方式，学生通过学校的正规课程学习获得必要的学问和实力是学生发展的主渠道。同时学校还面临如何落实一师一优课、一课一名师”政蒙要求，发挥名师课程优势.利用信息化手段,提升老师整体教学技能，并建设优质校本视频资源。学校通过智能录播系统的建设，能完善课程建设过程性评估与教学质量监督管理、校本优质资源建设实现“常规化与便捷化”.能轻松实现与其他学校的互动教学.能形成同步化校本教学资源延展学生的学习。1.2 系统概述针对以上需求，我公司提出常态录播系统应用方案。该方案基于标准课室建设能实
3、现常态化录课的系统，并借助互联网技术，将录播系统的音视频服务，统一由部署在学校的视频应用云平台进行对外服务。详细将实现如下功能：建设常态化录播教室。通过该教室的搭建，能智能实现课堂实况自动拍摄的功能，真实完整还原老师讲解、学生听课、提问等各个环节的授课状况。常态化教室构建简洁.能将日常的老师授课高效优质录制。，促进老师专业发展，提高老师教学技能教学视频不仅能给学生进行课后学习，也可以给老师进行教学技能的学习。自主研发的S-T行为分析图，能帮助老师了解自己对比他人的教学行为习惯，从而提升自身教学技能。节约成本，智能录制优质视频录播系统能智能完成课堂的自动录制，无须任何人力投入，即可全自动拍摄完课
4、堂视频，从而避开传统录制，带来的人力成本、后期编辑时间成本投入等问题。3方案设计3.1 方案组成3.1.1 设备分布图3.1.2 产品组成录播教室录播教室的作用在于对老师行为、学生行为、老师电脑的VGA信号进行采集。在全自动的模式下，老师、学生只需正常上课即可，无需佩戴任何设备。系统自动将视音频记录后存放到录播主机中,保存为标准的MP4视频格式。3.2 方案优势321应用技术优势录播全嵌入式设计录播主机基于1.inUX系统，完全脱离WindOWS系统，免受木马病毒入侵危急，免受WindOWS系统文件丢失风险。嵌入式架构几乎可完全避开设备故障.且主机供电只需12V,低耗环保。智能切换拍摄技术智能
5、切换技术，避开镜头的跟拍或跟丢，避开观看者头晕，让优质课堂资源视频观摩，有如观看百家讲坛般的体验。4方案介绍4.1录播系统功能介绍41.1录播系统功能特点软件硬件全嵌入式设计:全新嵌入式架构,录播主机基于1.inux系统，专机专用.完全脱离Wmdows系统,不用担忧微软的操作系统是否停止更新与受到其他病毒的侵袭。嵌入式架构可降低设备故障率.录播主机的供电只需12V,低能耗、低发热。 多路1080P50fps60fps并发处理：能同时处理并发的1080P50fps60fps信号，能够自如应对多路108060全高清视频信号并发处理，采纳先进的H.264.High.Profi1.e视撅编码方式生成最
6、高质量的1080p全高清mp4文件。 智能切换图像识别拍摄技术：智能切换技术，运用镜头切换效果代替传统镜头摇摆跟拍效果，避开镜头的跟拍或跟丢，避开观看者头晕，让优质课堂资源视频观摩，有如观看百家讲坛般的体验。 首创8/S远程导播平台：远程导播技术可以实现我校管理员在任何校内网络可达的地方，通过电脑即可实现远程专业导播功能. 高智能数字音频处理：将课室内多路音频信号，如拾音话筒、领夹麦克风、电脑音频等进行智能混音处理，对环境音进行降噪处理，对人声进行自动增好处理，以达到音频录制效果的最优化。一键式简易操作通过限制面板上的按钮，老师可实现一键式操作.轻松起先停止课堂教学视撅录制。4.1.2标准录播
7、教室1.标准录播教室效果图2.标准录播系统结构图主要设备包括：录播主机A7,图像跟踪主机,数字音频处理器，高清云台摄像机*2,高清全景摄像机*2.高清板书摄像机*1、图像跟踪定位摄像机*3.拾音话筒*6.中控面板，电源限制器，切换限制台。3 .标准录播系统介绍常态录播系统主要由录播图像系统、图像跟踪主机、数字音频处理系统与系统电源限制系统组成.4台高清摄像机将高清图像传输到录播主机，经导播限制平台对4路图像信号进行自动/手动导播处理.实现高清图像视频的录制。3台图像跟踪摄像机所拍摄的画面作为图像定位信号连接到跟踪主机，通过跟踪主机分析处理，向录播主机发出限制指令，限制摄像机的拍摄以与多镜头的切
8、换。老师和学生的语音信号通过领夹话筒和吊顶拾音话筒拾取，输入到数字音频矩阵处理器，通过均衡、降噪和混音等处理，输出2路立体声音频,1路向录播主机供应录音信号,另1路可作为现场扩音。最终全部的视、音频均传送到录播主机中进行编码处理.可通过平台进行实时点播。同时会生成标准MP4文件，保存在录播主机中，供后期再次编辑或上传到平台进行点播。4 .产品性能与技术参数录播系统D高清录播主机 实时直播/同步录制、在线点播、实时导播、自动跟踪。 采纳标准流媒体文件格式MP4,适合通用播放器或嵌入网页播放方式。 主机可同时输入7路1080P/50/60高清视频信号，其中包括多路本地高清摄像机与VGA和HDM1.
9、电脑信号； 手动录播方式：由管理人员在导播界面进行切换限制。 全自动录播方式：与自动跟踪系统、自动切换系统无缝组合,实现全自动录播。 远程和本地导播技术、带有预监、绝技、鼠标点击跟踪等多种功能。 数字接口HDMI实时直播环出，支持自动/手动方式设置HDMI辨别率。 支持切换绝技效果，拉幕、淡入淡出等等，支持字幕.支持静态、动态台标/1.OGO02）高清云台摄像机 低照度解像实力强，特殊适合于照明一般的会议室/课室等场所U 最大辨别率达到1920x1080,输出帧频最高可达60/50帧/秒。在保证高清楚度的同时，重点满意了对画面流畅性的需求。 同时应用了2D和基于运动估计的3D降噪算法，采纳新一
10、代低噪声传感器.有效降低了噪声。独特的基于人眼模型的IridiX曝光动态限制算法,使画面曝光匀称,层次感强 传感器支持WDR（宽动态范围），在有剧烈明暗反差的环境下（如逆光），能够清楚捕获成像全部景物。 光学变焦可以达到18倍。 丰富完善的接口：同时供应YPbPr模拟重量接口、DVI（HDM）接口、广播级3G-SDI接口，尤其是3G-SDI接口支持1080P/60高清数字视频信号通过单根同轴电缆传输， 红外遥控器信号透传功能.3）高清场景摄像机 低照度解像实力强，特殊适合于照明一般的会议室/课室等场所。 图像辨别率达到1920x1080,输出帧频最高可达60/50帧/秒。在保证高清楚度的同时，
11、重点满意了对画面流畅性的需求。 采纳了350万像素1/2.7CoMS感光器件，总像素达到354万。 传感器支持WDR（宽动态范围），在有剧烈明暗反差的环境下（如逆光）,能够清楚捕获成像全部景物。 支持自动/手动白平衡调整，自动/手动曝光调整（光圈、快门、增益）,固定聚焦“ 支持抗闪耀功能. 支持2路HD-SD1.输出接口，1080P/60高清数字视频信号可通过单根同轴电缆传输。 支持网络输出，支持H.264视频、AAC音频； 限制方式支持RS-422/RS-485接口、VISCA协议。图像识别定位系统1）图像跟踪主机 可以自动识别目标位置、并动态限制摄像头跟踪拍摄，实现老师跟踪和板书跟踪，确保
12、老师和板书特写画面，以与老师在课室范围内随意位置精确、实时拍摄。一体化硬件设计，设备高度1U,稳定牢靠，采纳图像识别技术跟踪；支持多路摄像的跟踪定位拍摄，分别对应老师区、学生区以与板书区;支持阶梯教室跟踪，不会因为前后座位高度的差异导致跟踪混乱。2）定位摄像机M2760PD1.通过专利模糊算法，对相应对象进行采集编码.把实时动态分析变量发送到图像跟踪主机,协作相应设备实现图像识别跟踪的逻辑限制。也支持学生跟踪无线手持话筒定位检测。技术参数：D扫描系统PA1.标准制式，625线，50场/秒2）图像传感器1/3”（约4.8mm37mm）隔行扫描方式CCD3）像素总计：795（垂直）x596（水平）
13、，有效：752（垂直）*582（水平）水平解像度大于540电视线音频处理系统D音频处理器 Input多种输入源选择8路输入/4路输出可选择多种电平的音源输入，为电容式话筒供应48V的供电。 AGC自动增益限制自动提升和压缩话筒音量，使之以恒定的电平输出。 AVe回声消退全新的自适应式回声消退功能,无需人工调试。 AFC声反馈啸叫消退采纳自适应处理的方式对现场扩声系统的啸叫进行有效的消退； ANC自动噪声消退自动噪声消退依据环境的声场改变自动进行噪声消退C2）专业拾音话筒AT-680本产品是一款短小精致的干涉电子管麦克风。卓越的方向性和精致的设计，稳定的高清楚度和反馈噪声抑制功能，成为适用于电影
14、、广播和电视领域的全能型麦克风。技术参数单体：背极式柱极体指向性：超心型/叶型频率响应：40-20.000Hz灵敏度:-38dB2dB（1.dB=1.VPa1KHZ）阻抗：500信噪比：70dB,IkHzatIPa等效喙音级：13dB（A加权）最大声压级：IkHz条件下132dB动态范围：106dB,IkHzatMaxSP1.幻象电源：48VDC,2mA连接端：X1.RM三针公卡侬5品牌介绍5.1 公司介绍发展历程我公司从2005年成立至今，已拥有10年录播产业发展历程。作为国内领先的优质视音频资源解决方案供应商.10年来坚持推动品牌化战略.深耕国内录播市场，依托行业顶尖的研发技术团队与完善的产业布局，快速成为国内录播产业领导品牌。企业现状目前，我公司已在全国设立了27个分支机构，拥有精英团队300人.业务用户遍与全国各地，产品涵盖录播系统、跟踪系统、庭审审讯系统等视音频采集与传输设备。6售后服务6.1 售后服务条款 遍与全国30个本地服务团队 录播与跟踪设备3年免费保修 软件平台3年免费升级服务6.2 售后服务响应6.3 质保期后的服务承诺保修期后我方将长期以实惠的价格为用户方供应各种设备的零配件与其修理服务,并且只收取零配件成本费用，若需上门服务由双方协商制定。
