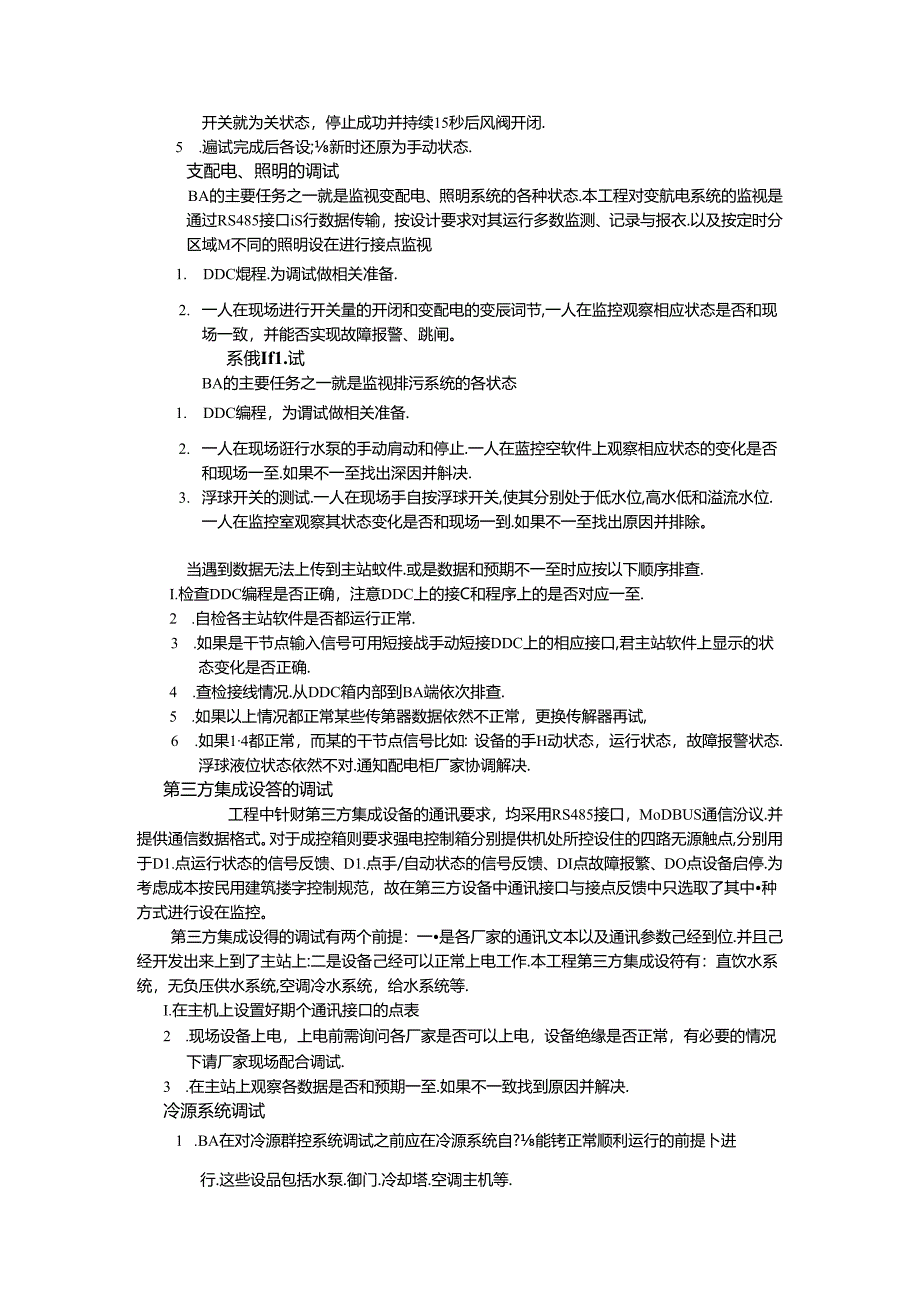

第1页 / 共4页
BA调试方案.docx_第2页

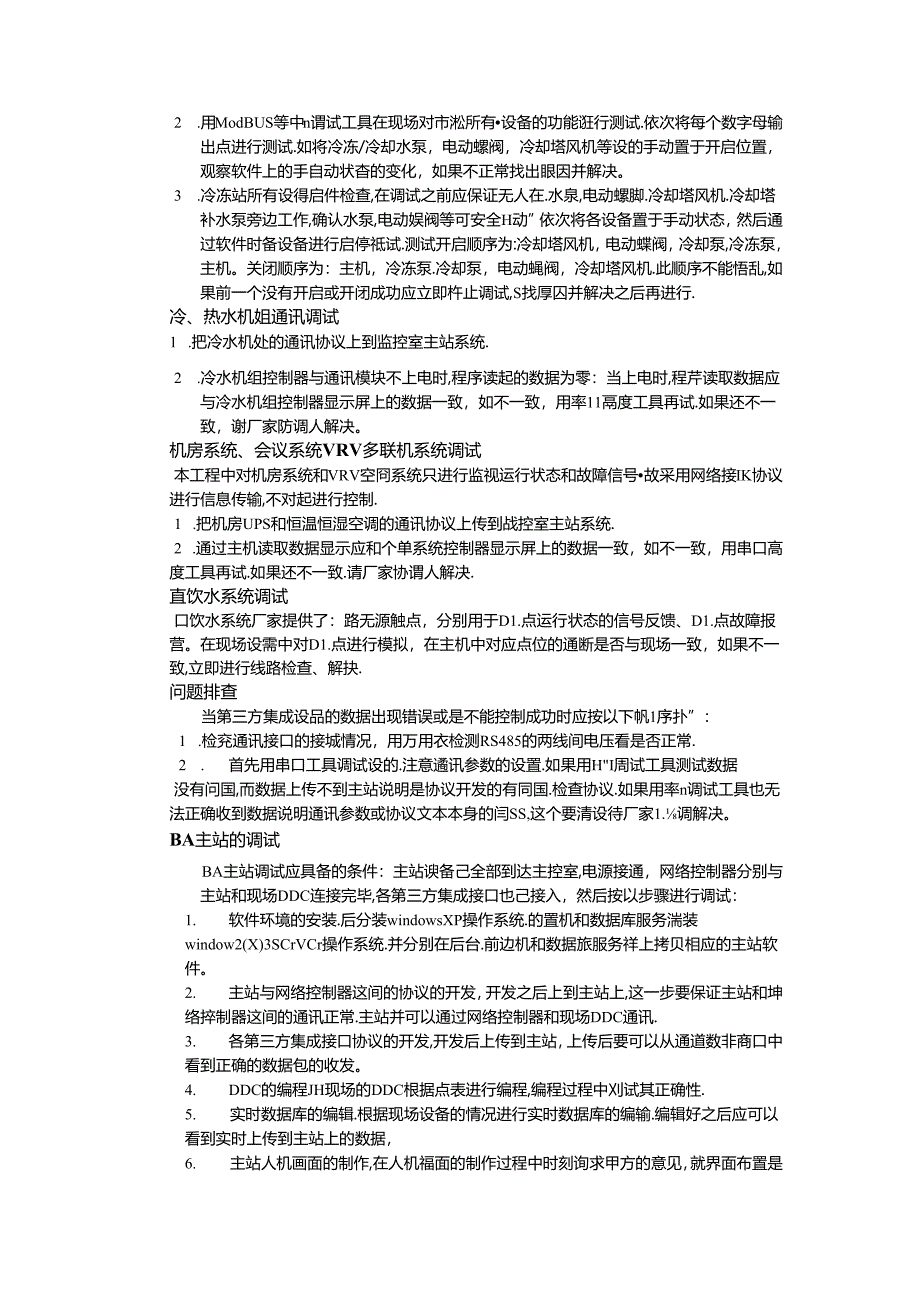

第2页 / 共4页
BA调试方案.docx_第3页

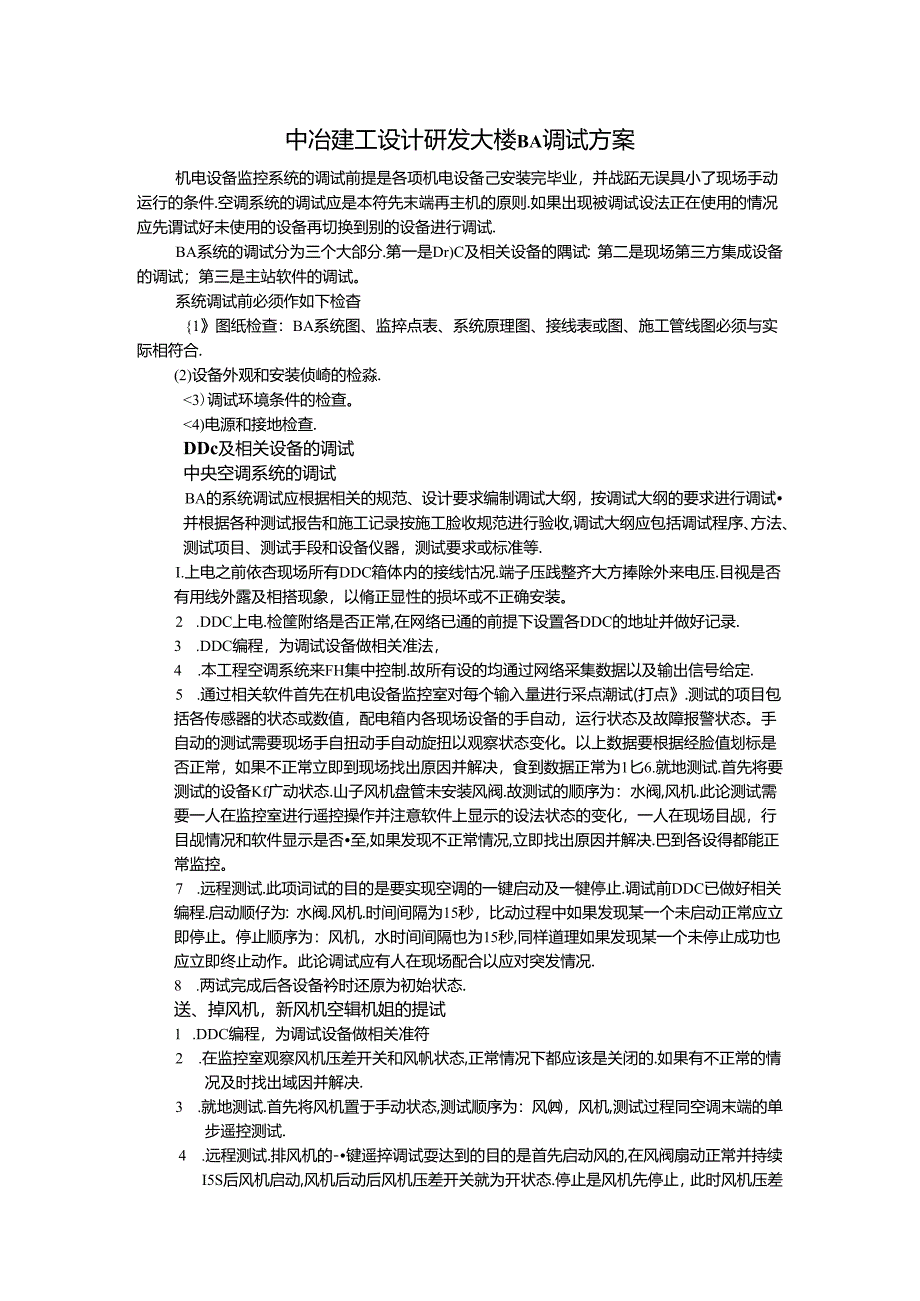

第3页 / 共4页
BA调试方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《BA调试方案.docx》由会员分享,可在线阅读,更多相关《BA调试方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、中冶建工设计研发大楼BA调试方案机电设备监控系统的调试前提是各项机电设备己安装完毕业,并战跖无误具小了现场手动运行的条件.空调系统的调试应是本符先末端再主机的原则.如果出现被调试设法正在使用的情况应先谓试好未使用的设备再切换到别的设备进行调试.BA系统的调试分为三个大郃分.第一是Dr)C及相关设备的隅试:第二是现场第三方集成设备的调试;第三是主站软件的调试。系统调试前必须作如下检杳1图纸检查:BA系统图、监捽点表、系统原理图、接线表或图、施工管线图必须与实际相符合.(2)设备外观和安装侦崎的检淼.3)调试环境条件的检查。4)电源和接地检查.DDc及相关设备的调试中央空调系统的调试BA的系统调试

2、应根据相关的规范、设计要求编制调试大纲,按调试大纲的要求进行调试并根据各种测试报告和施工记录按施工脸收规范进行验收,调试大纲应包括调试程序、方法、测试项目、测试手段和设备仪器,测试要求或标准等.I.上电之前依杏现场所有DDC箱体内的接线怙况.端子压践整齐大方捧除外来电压.目视是否有用线外露及相搭现象,以脩正显性的损坏或不正确安装。2 .DDC上电.检筐附络是否正常,在网络已通的前提下设置各DDC的地址并做好记录.3 .DDC编程,为调试设备做相关准法,4 .本工程空调系统来FH集中控制.故所有设的均通过网络采集数据以及输出信号给定.5 .通过相关软件首先在机电设备监控室对每个输入量进行采点潮试

3、(打点.测试的项目包括各传感器的状态或数值,配电箱内各现场设备的手自动,运行状态及故障报警状态。手自动的测试需要现场手自扭动手自动旋扭以观察状态变化。以上数据要根据经脸值划标是否正常,如果不正常立即到现场找出原因并解决,食到数据正常为1匕6.就地测试.首先将要测试的设备Kf广动状态.山子风机盘管未安装风阀.故测试的顺序为:水阀,风机.此论测试需要一人在监控室进行遥控操作并注意软件上显示的设法状态的变化,一人在现场目觇,行目觇情况和软件显示是否至,如果发现不正常情况,立即找出原因并解决.巴到各设得都能正常监控。7 .远程测试.此项词试的目的是要实现空调的一键启动及一犍停止.调试前DDC已做好相关

4、编程.启动顺仔为:水阀.风机.时间间隔为15秒,比动过程中如果发现某一个未启动正常应立即停止。停止顺序为:风机,水时间间隔也为15秒,同样道理如果发现某一个未停止成功也应立即终止动作。此论调试应有人在现场配合以应对突发情况.8 .两试完成后各设备衿时还原为初始状态.送、掉风机,新风机空辑机姐的提试1 .DDC编程,为调试设备做相关准符2 .在监控室观察风机压差开关和风帆状态,正常情况下都应该是关闭的.如果有不正常的情况及时找出域因并解决.3 .就地测试.首先将风机置于手动状态,测试顺序为:风,风机,测试过程同空调末端的单步遥控测试.4 .远程测试.排风机的-键遥捽调试耍达到的目的是首先启动风的

5、,在风阀扇动正常并持续I5S后风机启动,风机后动后风机压差开关就为开状态.停止是风机先停止,此时风机压差开关就为关状态,停止成功并持续15秒后风阀开闭.5 .遍试完成后各设;新时还原为手动状态.支配电、照明的调试BA的主要任务之一就是监视变配电、照明系统的各种状态.本工程对变航电系统的监视是通过RS485接口iS行数据传输,按设计要求对其运行多数监测、记录与报衣.以及按定时分区域M不同的照明设在进行接点监视1. DDC焜程.为调试做相关准备.2. 一人在现场进行开关量的开闭和变配电的变辰词节,一人在监控观察相应状态是否和现场一致,并能否实现故障报警、跳闸。系俄If1.试BA的主要任务之一就是监

6、视排污系统的各状态1. DDC编程,为谓试做相关准备.2. 一人在现场诳行水泵的手动肩动和停止.一人在蓝控空软件上观察相应状态的变化是否和现场一至.如果不一至找出深因并斛决.3. 浮球开关的测试.一人在现场手自按浮球开关,使其分别处于低水位,高水低和溢流水位.一人在监控室观察其状态变化是否和现场一到.如果不一至找出原因并排除。当遇到数据无法上传到主站蚊件.或是数据和预期不一至时应按以下顺序排查.I.检查DDC编程是否正确,注意DDC上的接C和程序上的是否对应一至.2 .自检各主站软件是否都运行正常.3 .如果是干节点输入信号可用短接战手动短接DDC上的相应接口,君主站软件上显示的状态变化是否正

7、确.4 .查检接线情况.从DDC箱内部到BA端依次排查.5 .如果以上情况都正常某些传第器数据依然不正常,更换传解器再试,6 .如果14都正常,而某的干节点信号比如:设备的手H动状态,运行状态,故障报警状态.浮球液位状态依然不对.通知配电柜厂家协调解决.第三方集成设答的调试工程中针财第三方集成设备的通讯要求,均采用RS485接口,MoDBUS通信汾议.并提供通信数据格式。对于成控箱则要求强电控制箱分别提供机处所控设住的四路无源触点,分别用于D1.点运行状态的信号反馈、D1.点手/自动状态的信号反馈、DI点故障报繁、DO点设备启停.为考虑成本按民用建筑搂字控制规范,故在第三方设备中通讯接口与接点

8、反馈中只选取了其中种方式进行设在监控。第三方集成设得的调试有两个前提:一是各厂家的通讯文本以及通讯参数己经到位.并且己经开发出来上到了主站上:二是设备己经可以正常上电工作.本工程第三方集成设符有:直饮水系统,无负压供水系统,空调冷水系统,给水系统等.I.在主机上设置好期个通讯接口的点表2 .现场设备上电,上电前需询问各厂家是否可以上电,设备绝缘是否正常,有必要的情况下请厂家现场配合调试.3 .在主站上观察各数据是否和预期一至.如果不一致找到原因并解决.冷源系统调试1 .BA在对冷源群控系统调试之前应在冷源系统自?能铐正常顺利运行的前提卜进行.这些设品包括水泵.御门.冷却塔.空调主机等.2 .用

9、ModBUS等中n谓试工具在现场对市淞所有设备的功能诳行测试.依次将每个数字母输出点进行测试.如将冷冻/冷却水泵,电动螺阀,冷却塔风机等设的手动置于开启位置,观察软件上的手自动状杳的变化,如果不正常找出眼因并解决。3 .冷冻站所有设得启件检查,在调试之前应保证无人在.水泉,电动螺脚.冷却塔风机.冷却塔补水泵旁边工作,确认水泵,电动娱阀等可安全H动”依次将各设备置于手动状态,然后通过软件时备设备进行启停祗试.测试开启顺序为:冷却塔风机,电动蝶阀,冷却泵,冷冻泵,主机。关闭顺序为:主机,冷冻泵.冷却泵,电动蝇阀,冷却塔风机.此顺序不能悟乱,如果前一个没有开启或开闭成功应立即杵止调试,S找厚囚并解决

10、之后再进行.冷、热水机姐通讯调试1 .把冷水机处的通讯协议上到监控室主站系统.2 .冷水机组控制器与通讯模块不上电时,程序读起的数据为零:当上电时,程芹读取数据应与冷水机组控制器显示屏上的数据一致,如不一致,用率11鬲度工具再试.如果还不一致,谢厂家防调人解决。机房系统、会议系统VRV多联机系统调试本工程中对机房系统和VRV空冏系统只进行监视运行状态和故障信号故采用网络接IK协议进行信息传输,不对起进行控制.1 .把机房UPS和恒温恒湿空调的通讯协议上传到战控室主站系统.2 .通过主机读取数据显示应和个单系统控制器显示屏上的数据一致,如不一致,用串口高度工具再试.如果还不一致.请厂家协谓人解决

11、.直饮水系统调试口饮水系统厂家提供了:路无源触点,分别用于D1.点运行状态的信号反馈、D1.点故障报营。在现场设需中对D1.点进行模拟,在主机中对应点位的通断是否与现场一致,如果不一致,立即进行线路检查、解抉.问题排查当第三方集成设品的数据出现错误或是不能控制成功时应按以下帆1序扑”:1 .检兖通讯接口的接城情况,用万用衣检测RS485的两线间电压看是否正常.2 .首先用串口工具调试设的.注意遹讯参数的设置.如果用HI周试工具测试数据没有问国,而数据上传不到主站说明是协议开发的有同国.检查协议.如果用率n调试工具也无法正确收到数据说明通讯参数或协议文本本身的闫SS,这个要清设待厂家1.调解决。

12、BA主站的调试BA主站调试应具备的条件:主站谀备己全部到达主控室,电源接通,网络控制器分别与主站和现场DDC连接完毕,各第三方集成接口也己接入,然后按以步骤进行调试:1. 软件环境的安装.后分装windowsXP操作系统.的置机和数据库服务湍装window2(X)3SCrVCr操作系统.并分别在后台.前边机和数据旅服务祥上拷贝相应的主站软件。2. 主站与网络控制器这间的协议的开发,开发之后上到主站上,这一步要保证主站和坤络捽制器这间的通讯正常.主站并可以通过网络控制器和现场DDC通讯.3. 各第三方集成接口协议的开发,开发后上传到主站,上传后要可以从通道数非商口中看到正确的数据包的收发。4. DDC的编程JH现场的DDC根据点表进行编程,编程过程中刈试其正确性.5. 实时数据库的编辑.根据现场设备的情况进行实时数据库的编输.编辑好之后应可以看到实时上传到主站上的数据,6. 主站人机画面的制作,在人机福面的制作过程中时刻询求甲方的意见,就界面布置是否合理,主色调是否合适等问即进行协商.
