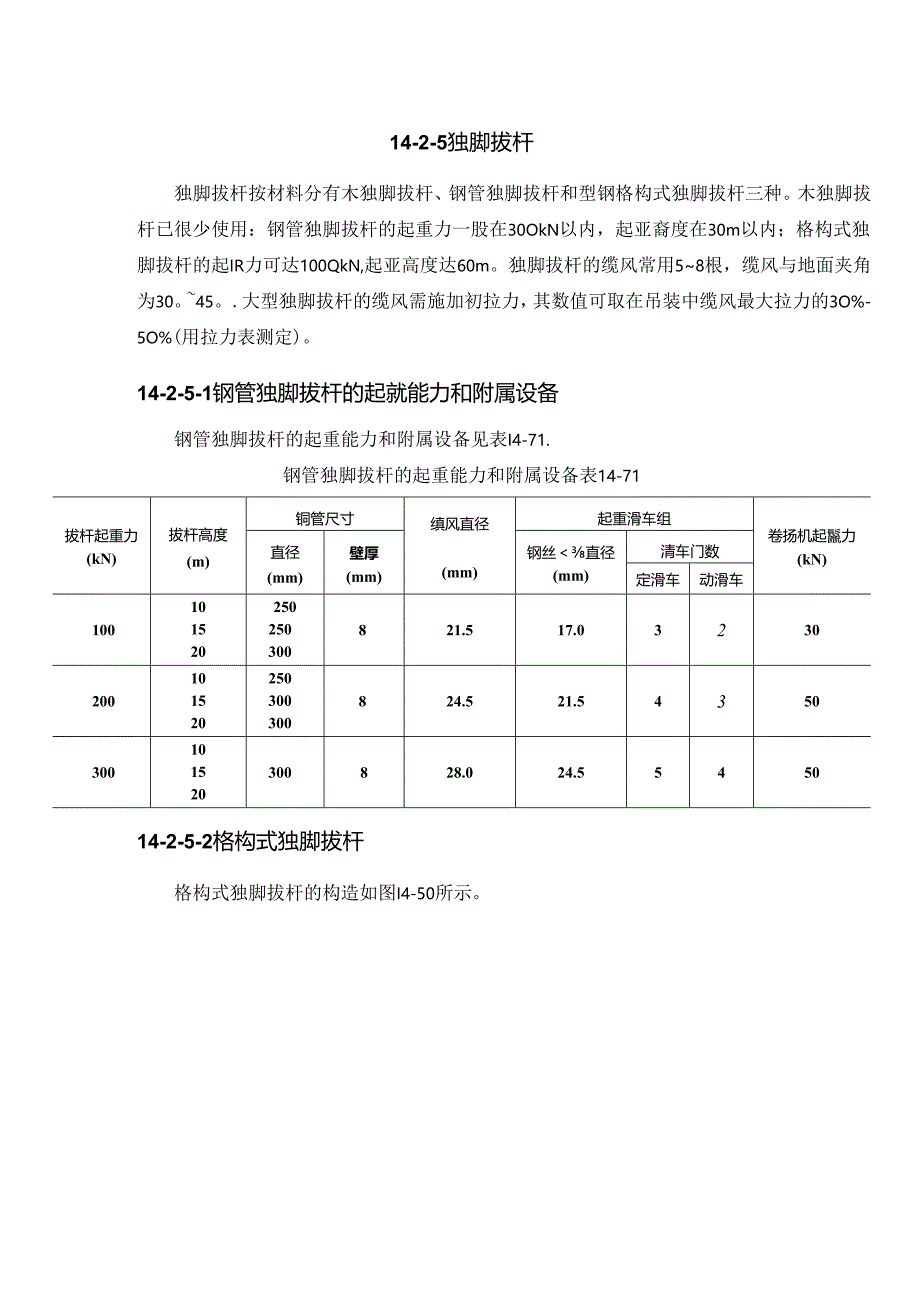

1、14-2-5独脚拔杆独脚拔杆按材料分有木独脚拔杆、钢管独脚拔杆和型钢格构式独脚拔杆三种。木独脚拔杆已很少使用：钢管独脚拔杆的起重力一股在30OkN以内，起亚裔度在30m以内；格构式独脚拔杆的起IR力可达100QkN,起亚高度达60m。独脚拔杆的缆风常用58根，缆风与地面夹角为30。45。.大型独脚拔杆的缆风需施加初拉力，其数值可取在吊装中缆风最大拉力的3O%-5O%(用拉力表测定)。14-2-5-1钢管独脚拔杆的起就能力和附属设备钢管独脚拔杆的起重能力和附属设备见表I4-71.钢管独脚拔杆的起重能力和附属设备表14-71拔杆起重力(kN)拔杆高度(m)铜管尺寸缜风直径(mm)起重滑车组卷扬机起

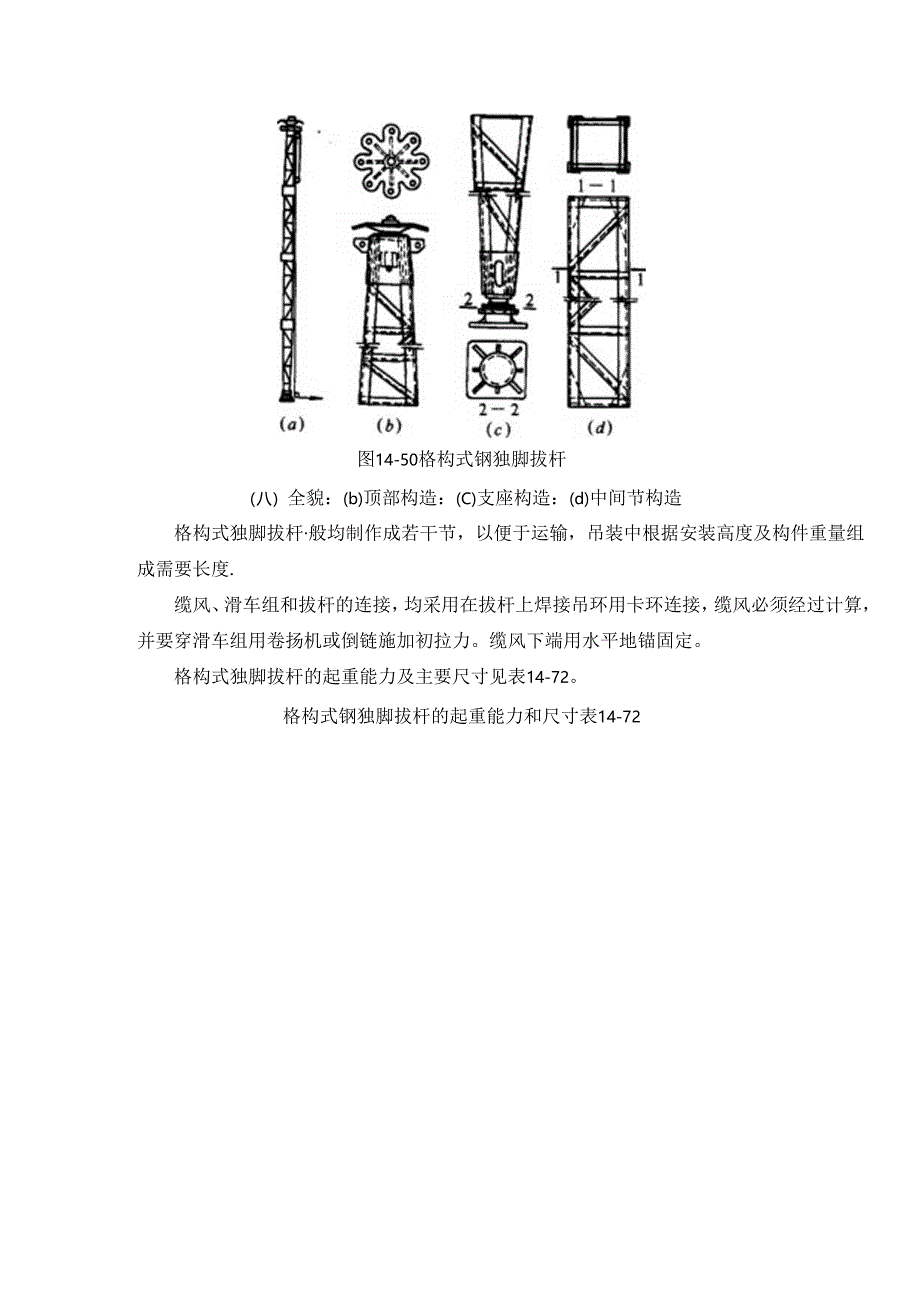

2、鬣力(kN)直径(mm)壁厚(mm)钢丝直径(mm)清车门数定滑车动滑车100101520250250300821.517.03230200101520250300300824.521.54350300101520300828.024.5545014-2-5-2格构式独脚拔杆格构式独脚拔杆的构造如图I4-50所示。图14-50格构式钢独脚拔杆（八）全貌：(b)顶部构造：(C)支座构造：(d)中间节构造格构式独脚拔杆般均制作成若干节，以便于运输，吊装中根据安装高度及构件重量组成需要长度.缆风、滑车组和拔杆的连接，均采用在拔杆上焊接吊环用卡环连接，缆风必须经过计算，并要穿滑车组用卷扬机或倒链施加初

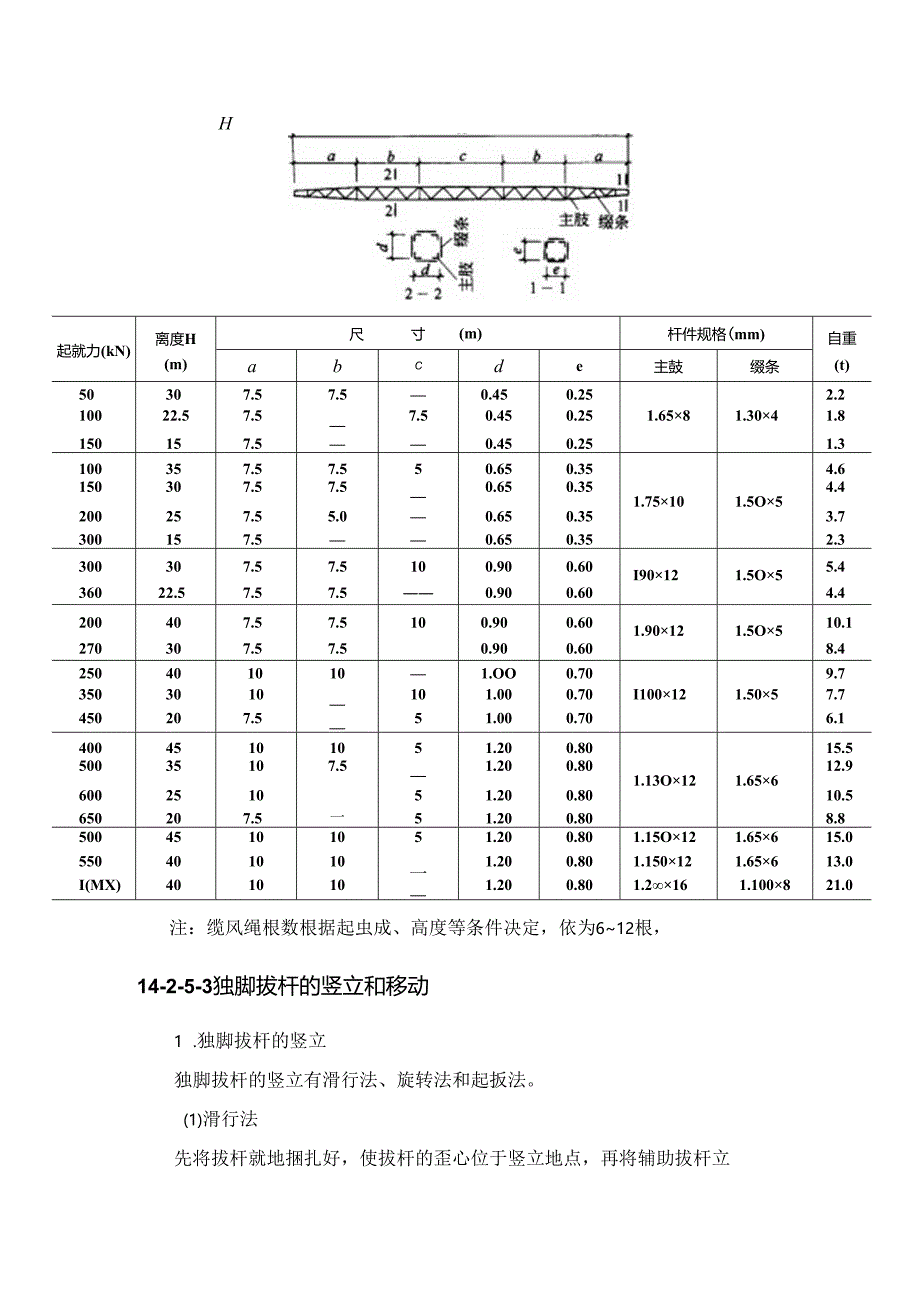

3、拉力。缆风下端用水平地锚固定。格构式独脚拔杆的起重能力及主要尺寸见表14-72。格构式钢独脚拔杆的起重能力和尺寸表14-72H起就力(kN)离度H(m)尺寸(m)杆件规格(mm)自重(t)abCde主鼓缀条50307.57.50.450.252.210022.57.57.50.450.251.6581.3041.8150157.50.450.251.3100357.57.550.650.354.6150307.57.50.650.351.75101.5O54.4200257.55.00.650.353.7300157.50.650.352.3300307.57.5100.900.60I9012
4、1.5O55.436022.57.57.50.900.604.4200407.57.5100.900.601.90121.5O510.1270307.57.50.900.608.42504010101.OO0.709.73503010101.000.70I100121.5057.7450207.551.000.706.140045101051.200.8015.550035107.51.200.801.13O121.65612.9600251051.200.8010.5650207.5一51.200.808.850045101051.200.801.15O121.65615.055040101
5、0一1.200.801.150121.65613.0I(MX)4010101.200.801.2161.100821.0注：缆风绳根数根据起虫成、高度等条件决定，依为612根，14-2-5-3独脚拔杆的竖立和移动1 .独脚拔杆的竖立独脚拔杆的竖立有滑行法、旋转法和起扳法。(1)滑行法先将拔杆就地捆扎好，使拔杆的歪心位于竖立地点，再将辅助拔杆立在竖立拔杆位置的附近，用辅助拔杆的滑车组吊在竖立拔杆重心以上约1.1.5m处，然后开动卷扬机，拔杆的顶端即上升，拔杆底端就沿着地面滑到竖立地点，当拔杆即将要垂直时，收紧缆风就可螺立好拔杆（图14-51）.辅助拔杆高度约为拔杆高的2/3。图14-51滑行法竖
6、立拔杆I-拔杆:2-滑下姐：辅助拔杆：4辅助拔杆缆风：5-拔杆揽风（2）旋转法将拔杆脚放在竖立地点，并将拔杆头部垫高。在竖立地点附近，立一根辅助拔杆，符辅助拔杆的滑车组吊在距探拔杆头约1/4的地方。开动卷扬机，拔杆即绕底部旋转登立起来，当转到拔杆与水平线夹角约60。70。时，收紧缆风将拔杆拉直（图14-52）辅助拔杆高度约为拔杆高的m图14-52旋转法竖立拔杆1辅助拔杆：2拔杆；3册车组;4缆风：5卷扬机；6支垫：7.反助力（3）起扳法将辅助拔杆立在竖立拔杆的底端，与竖立拔杆互成垂直，并将其连接牢固。在两拔杆之间，用滑车组联结。同时把起扳的动滑车绑于辅助拔杆的顶端,把定滑车绑在木桩上，并使起由
7、钢丝绳通过导向滑车引到卷扬机上。开动卷扬机，辅助拔杆绕着支座旋转而向后怵倒.拔杆就被扳起，当扳起到拔杆与水平线夹角成6070。时，可收紧缆风使拔杆竖直（图14-53）。辅助拔杆高度约为拔杆高的1/2。I-辅助拔杆：2-拔杆：3-滑车趾：4-卷扬机：5-支垫：6缆风：7-反牵力2 .独脚拔杆的移动先将后缆风慢慢放松，同时收紧前缆风，使拔杆向移动的一侧候斜，帧斜角度般不超过10%然后用卷扬机拖拉拔杆下部，将拔杆下部向前移动到拔杆向后倾10，按此反豆动作，即可聘拔杆移动到所需要的位置（图14-54）e图14-54独脚拔杆的移动1拨杆：2前缆风：3后缆风:4.滑车组14-2-5-4独脚拔杆计算要点1
8、.荷载计算作用于拔杆上的荷载有卜列几种：(1)吊垂和索具重力P=K(Q+g)(14-36)式中Q1.构件重力：q一一起重滑车组等索具的重力：K一一动力系数，见本章公式(14-9)符号说明。(2)起重滑车组引出索的拉力(跑头拉力)起重滑车组引出索的拉力按本章第1.41.4-2节公式(14-9)计算，即S=KQ=fiK(Q+g)(3)拔杆自重力拔杆自重力按拔杆结构实际情况估算。(4)缆凤绳的初拉力对拔杆的压力。S=(SoSinU)(14-37)/-COStf08h,式中(八一一每米缀风绳的重力：/.一一缆风绳长度：M一一缆风绳自重挠度，般取W1=(0.03-0.05)1.o(5)风荷载按建筑结构荷
9、载规范B(GB50009-2001)规定计算。2 .内力计算根据博本计算假定、计算简图和荷载，应用平面汇交力系的睁力平衡条件,用数解法或图解法可求出拔杆的轴心压力N、剪力V和弯矩然后根据很不利情况下的M、N、V验算最不利故面的应力，以此选择拔杆的故面尺寸.3 .截面计算根据起重量和吊装高度，参考有关资料初步确定拔杆的截面尺寸(格构式拔杆尚需初步确定主股型钢和级条型钢的规格)，然后进行截面验算,独脚拔杆须验算两个截面：顶部截面和中部截面。1）顶部截面（14-38）式中小一一钢管拔杆顶端的净裁面面积（mm?）：Wn钢管拔杆顶端的净截面抵抗矩（mm5）；f-所用钢材的抗弯（抗拉、抗压）强度设计值（N
10、/mm：Y一一截面发展系数，直接受动力荷载影响，=.0:其他符号同前。2）中部截面（14-39）上+_f九”式1一0.8言）式中N-所计算构件段范圉内的轴心压力（N）：5一一弯矩作用平面内的轴心受压构件稳定系数，根据长细比3确定:A拔杆中部的毛截面面积（min3）：m一一等效弯矩系数，Bmx=1.O:M、所计算构件段范用内的最大弯矩（Nmm）:Yx截面墩性发展系数，Yx=1.0；W1.X弯矩作用平面内最大受压纤维的毛截面抵抗矩（mmD：ArEx一一欧拉临界力，N）;KX构件的长细比。对格构式拔杆，除进行拔杆的整体强度和稳定性验算外，还需按学钢结构设计规范B对拔杆的主肢型钢和缓条壁钢进行验算，这
11、里从略。施工现场安全施工注意事项:1,施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4,施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场.6、穿晚底鞋不得进行登高作业。7,在高空、钢筋、结构上作业时,，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接
12、乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检杳,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，防带消防罂材等，保证消防措施的落实,施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上面，非操作若严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下挪.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫It1.I症、痴痛病以及不适了高空作业的人员，不得从事虑空作业。
