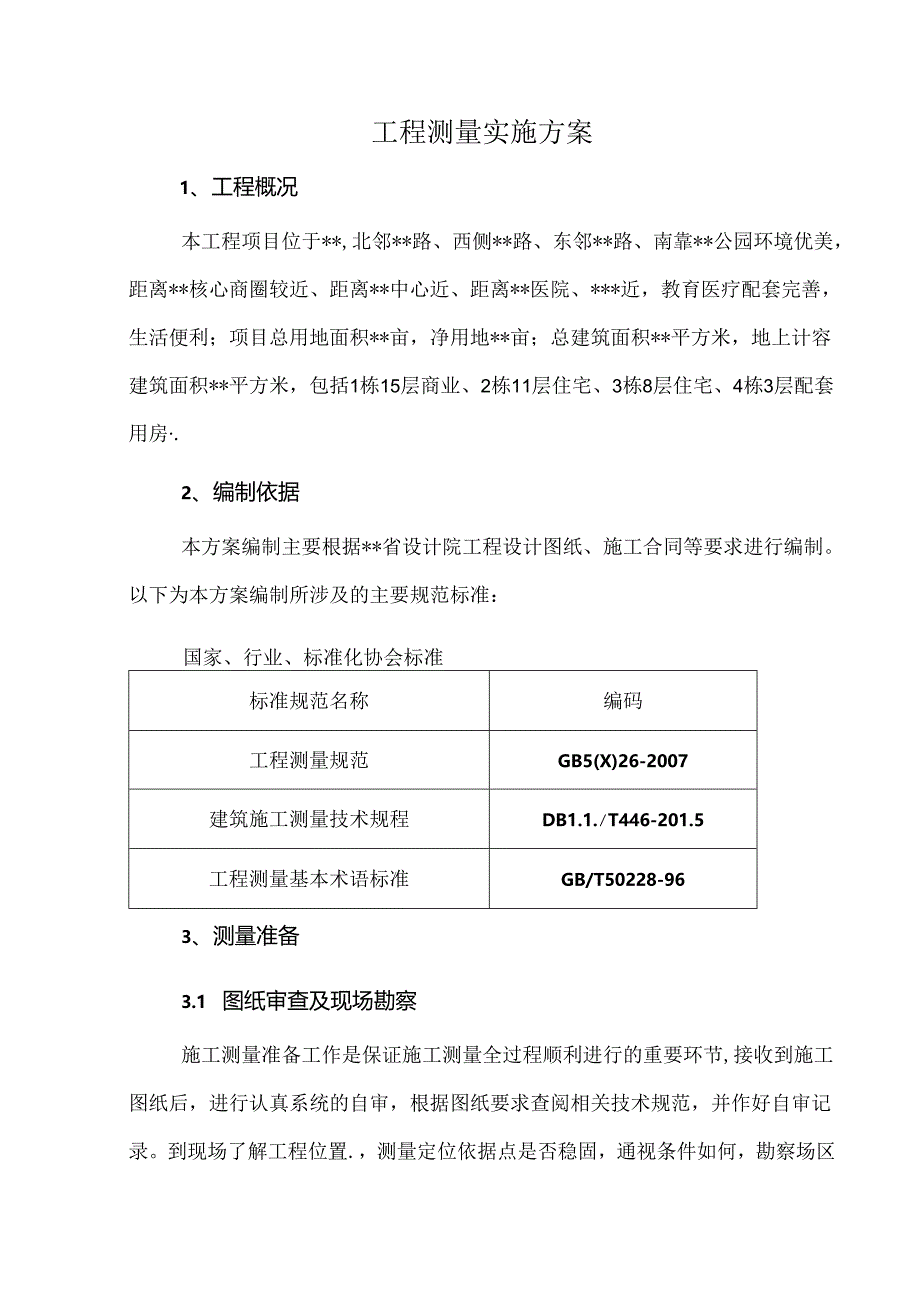

工程测量实施方案.docx_第1页
第1页 / 共17页

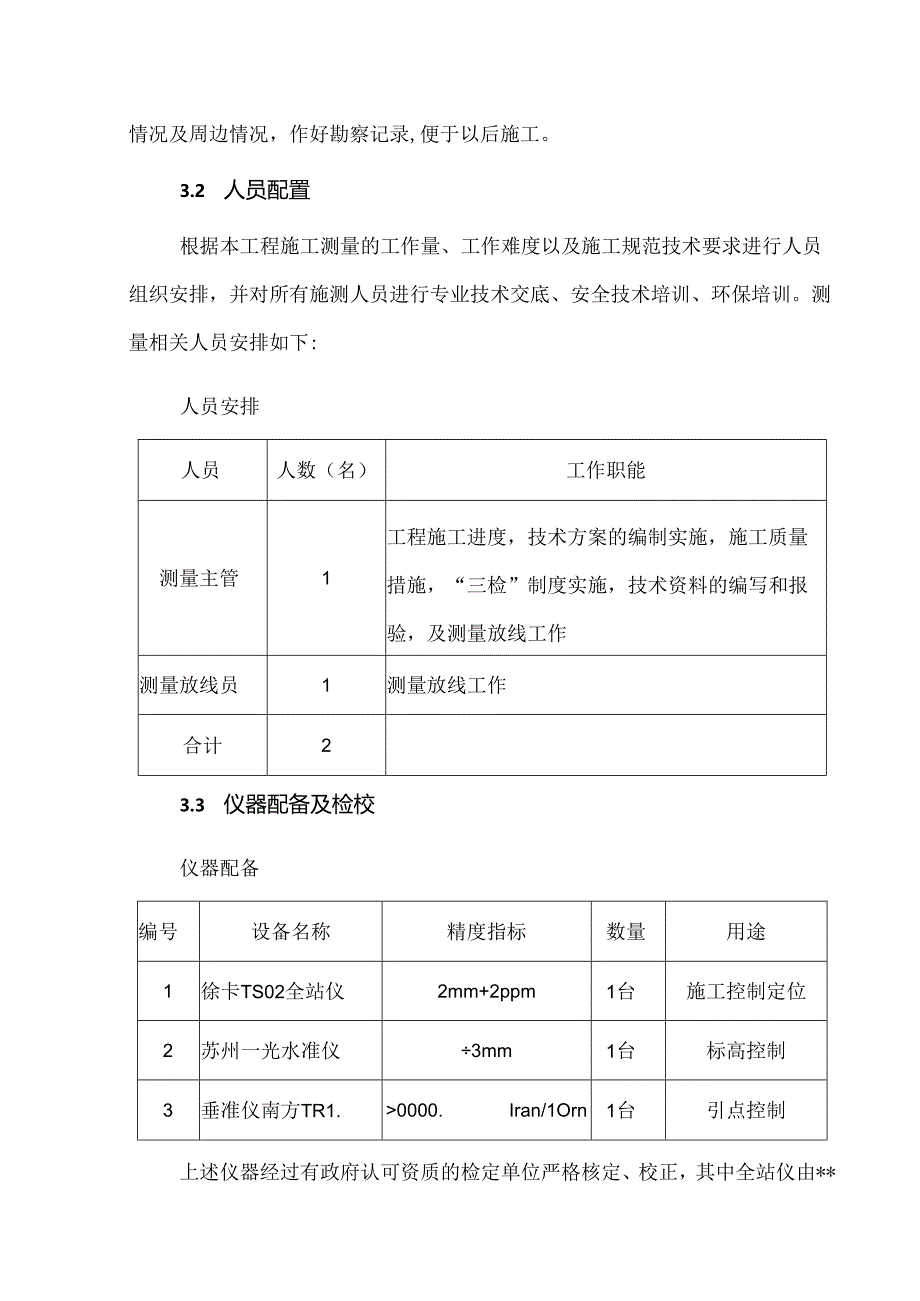

工程测量实施方案.docx_第2页
第2页 / 共17页

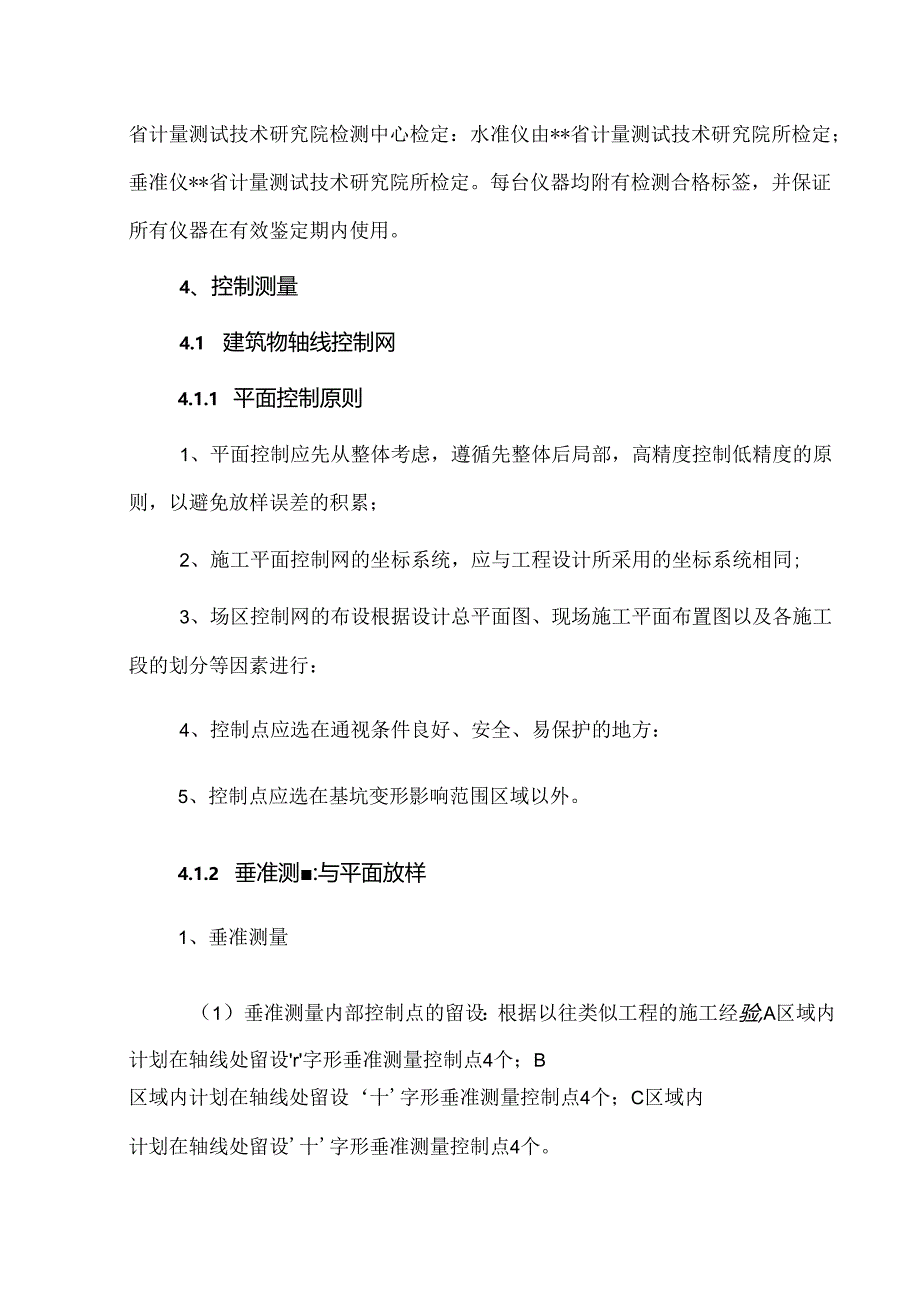

工程测量实施方案.docx_第3页
第3页 / 共17页
工程测量实施方案.docx_第4页
第4页 / 共17页
工程测量实施方案.docx_第5页
第5页 / 共17页
工程测量实施方案.docx_第6页
第6页 / 共17页
工程测量实施方案.docx_第7页
第7页 / 共17页
工程测量实施方案.docx_第8页
第8页 / 共17页
工程测量实施方案.docx_第9页
第9页 / 共17页
工程测量实施方案.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《工程测量实施方案.docx》由会员分享,可在线阅读,更多相关《工程测量实施方案.docx(17页珍藏版)》请在第壹文秘上搜索。

1、工程测量实施方案1、工程概况本工程项目位于*,北邻*路、西侧*路、东邻*路、南靠*公园环境优美,距离*核心商圈较近、距离*中心近、距离*医院、*近,教育医疗配套完善,生活便利;项目总用地面积*亩,净用地*亩;总建筑面积*平方米,地上计容建筑面积*平方米,包括1栋15层商业、2栋11层住宅、3栋8层住宅、4栋3层配套用房.2、编制依据本方案编制主要根据*省设计院工程设计图纸、施工合同等要求进行编制。以下为本方案编制所涉及的主要规范标准:国家、行业、标准化协会标准标准规范名称编码工程测量规范GB5(X)26-2007建筑施工测量技术规程DB1.1.T446-201.5工程测量基本术语标准GB/T5

2、0228-963、测量准备3.1 图纸审查及现场勘察施工测量准备工作是保证施工测量全过程顺利进行的重要环节,接收到施工图纸后,进行认真系统的自审,根据图纸要求查阅相关技术规范,并作好自审记录。到现场了解工程位置.,测量定位依据点是否稳固,通视条件如何,勘察场区情况及周边情况,作好勘察记录,便于以后施工。3.2 人员配置根据本工程施工测量的工作量、工作难度以及施工规范技术要求进行人员组织安排,并对所有施测人员进行专业技术交底、安全技术培训、环保培训。测量相关人员安排如下:人员安排人员人数(名)工作职能测量主管1工程施工进度,技术方案的编制实施,施工质量措施,“三检”制度实施,技术资料的编写和报验

3、,及测量放线工作测量放线员1测量放线工作合计23.3 仪器配备及检校仪器配备编号设备名称精度指标数量用途1徐卡TS02全站仪2mm+2ppm1台施工控制定位2苏州一光水准仪3mm1台标高控制3垂准仪南方TR1.0000.Iran/1Orn1台引点控制上述仪器经过有政府认可资质的检定单位严格核定、校正,其中全站仪由*省计量测试技术研究院检测中心检定:水准仪由*省计量测试技术研究院所检定;垂准仪*省计量测试技术研究院所检定。每台仪器均附有检测合格标签,并保证所有仪器在有效鉴定期内使用。4、控制测量4.1 建筑物轴线控制网4.1.1 平面控制原则1、平面控制应先从整体考虑,遵循先整体后局部,高精度控

4、制低精度的原则,以避免放样误差的积累;2、施工平面控制网的坐标系统,应与工程设计所采用的坐标系统相同;3、场区控制网的布设根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行:4、控制点应选在通视条件良好、安全、易保护的地方:5、控制点应选在基坑变形影响范围区域以外。4.1.2 垂准测:与平面放样1、垂准测量(1)垂准测量内部控制点的留设:根据以往类似工程的施工经验,A区域内计划在轴线处留设r字形垂准测量控制点4个;B区域内计划在轴线处留设十字形垂准测量控制点4个;C区域内计划在轴线处留设十字形垂准测量控制点4个。(2)平面控制点的竖向传递;首层平面放样直接依据首层平面控制网,其他

5、楼层平面放线,根据规范要求,应从地面控制网引投到高空,不得使用下一楼层的定位轴线。平面控制点的竖向传递采用内控天顶法,投点仪器选用天顶垂准仪。在控制点上面架好仪器,严密对中,整平。在控制点正上方,在需要传递控制点的楼面预留孔处水平设置一块有机玻璃制成的光靶或原仪器附带的光靶,光靶严格固定。仪器从0、90、180、2704个方向向光靶投点,用0.2Inn1.笔定出这4个点。若4点重合则传递无误差;若四点不重合,则找出4点的对角的交点作为传递上来的控制点。所有控制点传递完成后,则形成该楼面平面控制网。对该平面可控制网进行角度观测(2”全站仪.测回)及边长量距(精度1/20000)。由观测成果作经典

6、自由网平差,根据平差结果与理论值相比较,若长边差ASW2.Omrn,角度较差PW12,则说明4点精度达标,则记录不作归化;若长边较差2.03.0mm,角度较差12ZB土24,则说明4点精度不够,必须归化;若长边较差4S3.1mm,B24,则说明投点精度不够,必须重新投点,直至满足精度要求。祥见表1.5-5*1.5-5轴线竖向投渊允许求差或项目允许误差(皿)每层3高度(三)H30m530mHf60m1060mHf90m1590mH20(3)在首层根据轴线设立坐标点作为平面控制点后,浇筑上升的各层楼面必须在相应的位置预留150X15Omm与首层平面控制点相应的小方孔,能保证激光垂直向上穿过预留孔。

7、2、平面放样(1)地下室平面放样方法与上部主体相同。(2)首先计算出各轴线交点在控制所有在坐标系统中的坐标,供放样使用。(3)根据具体情况,直接将全站仪架设在控制点上按极坐标法放出各轴线交点,或利用控制点,在与所需放样轴线交点相互通视的地方测设若干转点作为临时控制点,然后将全站仪架设在转点上,以控制点为后视,按极坐标法放出各轴线交点。这些交点可满足足进一步细部放样的需求。示启图4.2建筑物标高控制网4.2.1 高程控制网的布置原则及要求(1)高程控制网是建筑场区内地上、地卜.建(构)筑物与市政工程高程测设的基本依据:(2)高程控制点应布设在基坑变形范围以外;3)本工程高程控制网的测量等级为:国

8、家三等水准测量:(4)对高程控制网进行保护,并在施工期间每半年定期复测一次。4.2.2 建筑物标高控制网的溜设高程控制网的建立是根据业主提供的场区水准基点(至少应提供三个),采用水准仪对所提供的水准基点按三等水准精度进行复测检查,校测结果合格后,使用水准仪按国家四等水准测量将标高控制点引测到建筑物,作为建筑物的标高基准点。4.2.3 原始高程控制点的围护原始水准点是控制建筑标高的重要依据,在施工全过程中,对控制桩要妥加保护,用200X200X1Omm的钢板,加焊锚脚,埋入混凝土内,在板上刻画“十”字丝以确定精密点位,并在桩上搭设短钢管进行围护,并用红油漆作好测量标记。同轴线控制桩围护示意图。4

9、.2.4 建筑物高程控制网的主要技术指标表1.5-3水准观测技术要求表等级水准仪器型号祝义长度(m)前后视较差(In)前后视累积差(m)视线离地面最低高度(m)基本分划,辅助分划或黑面、红面读数较差(min)基本分划、辅助分划或黑面,红面所测高差较差(mm)四等DSZ21005100.23.05.0注:1.为往返测段附合水准路线长度(km)水准观测主要技术指标见表1.5-3.5、结构施工测量方案5.1 控制网建立基本思路5.1.1 高程控制(1)首先,根据*方提供的水准基点,用水准仪引测定出现场的标高控制点在施工过程现场周边稳固的建筑或构筑物上,并利用标高控制点进行地下部分施工过程中的标高施测

10、和控制.(2)利用标高控制点,用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便向上丈量的点作为0.000以上层的起始标高引测点。标高引测点的相时标高均统采用+0.5OnU(3) 0.000层以上的标高引测采用30m钢尺向上引测,引测时,用钢尺沿垂宜方向从标高引测点向上量至施工层,定出两点正(+)米数的标高点,然后将水准仪架设在施工层上,以引测上来的两点标高点,一点作后视,一点作校核,进行抄平,施测出其余各点以作为施工的依据。为方便施工,每层标高均测定出本结构楼面标高的+0.50m。各施工层均用此法进行引测。(4)高程的传递首先从高程控制点将高程用测到首层便于向上竖直量尺处,校核合

11、格后作为起始标高线,并弹出墨线,用红油漆标明高程数据。标高的竖向传递,用钢尺从首层起始标高线竖直量取。钢尺需加拉力、尺长、温度三差改正。施工层抄平之前,应先校测首层传递上来的三个标高点,当较差小于3mm时,取其平均高程引测水平线。抄平时,应尽量将水准仪安置在测点范围的中心位置。5.1.2 平面控制平面控制地下部分采用外控法,用全站仪直接对各轴线进行放样,地上部分采用内控法。(3)轴线控制桩复核基础底板施工前对建筑物轴线控制网重新进行校测,进一步确定建筑物的准确位置。在建筑物基础施工过程中,对轴线控制桩每月复测一次,以防桩位位移,而影响到正常施工及工程施测的精度要求。(3)轴线投测(1)根据现场

12、实际情况建立轴线平面方格控制网。选择有代表性的纵、横轴线形成方格控制网作为建筑物轴线控制的依据。(2)在施工层楼板混凝土浇捣完毕后,将全站仪分别架设在各主控轴线(代用轴线)控制点上,照准各相对应的轴线后视点,将轴线设测到楼板边缘或柱顶上。同法倒镜再标出一点,前后正、倒镜两点位置应一致,若误差在允许范围以内时,则取其中点。当纵横主轴线均投测至施工层上面后,再将全站仪架设在楼面上,用正倒镜法,将投测在楼板或柱顶上的各轴线的对应点连成一线,井在楼板面上弹上墨线,以此作为基线,其余轴线以此为准绳,根据设计图上标注的尺寸,用钢卷尺量出并标记细部线位置及角度位置,(3)然后用检定过的50M钢尺校测每相邻两

13、点间水平距离,检杏控制点是否投测正确。控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。轴线测放完毕并自检合格后,以轴线为依据,依图纸设计尺寸放样出柱边线、洞口边线等细部线。如图1.5-4图1.5-4轴线竖向投漏示怠图(4)在投测轴线的过程中,各主控制线和校核线闭合或误差在允许范围时,即说明投测的轴线是正确的。若超过允许误差范围时,必须查明原因,进行重测,以保证轴线投测的精度达到规范的要求。5.2 施工测量验线的基本准则(1)验线工作要主动。验线工作要从审核测量放线方案开始,在各主要阶段施工前,对测量放线工作提出预防性要求,真正做防患于未然。(2)验线的依据要原始、正确、有效.主要是设计图

14、纸、变更协商和起测点位(如红线桩、水准点)及其已知数据(如坐标、标高)应为原始资料,最后定案的应是正确、有效的资料。(3)验线使用的仪器和钢尺,要按计量法有关规定进行核定.(4)验线精度应符合规范要求,主要包括:(1)仪器精度要满足验线要求的需要,并校正完好;(1)严格按规程作业,观测误差必须小于限差,观测中的系统误差要采取措施进行修正:(1)验线本身要进行附合(或闭合)校核。(5)独立验线,即验线人员用仪器和测法,要尽量与放线工作不同。(6)段线的主要部位:(O原始桩位与定位轴线;(2)主轴线与其控制桩;(3)原始水准点、引测标高点和0.000标高线;(4)放线中精度最薄弱的部位,以考查放线的精度。
