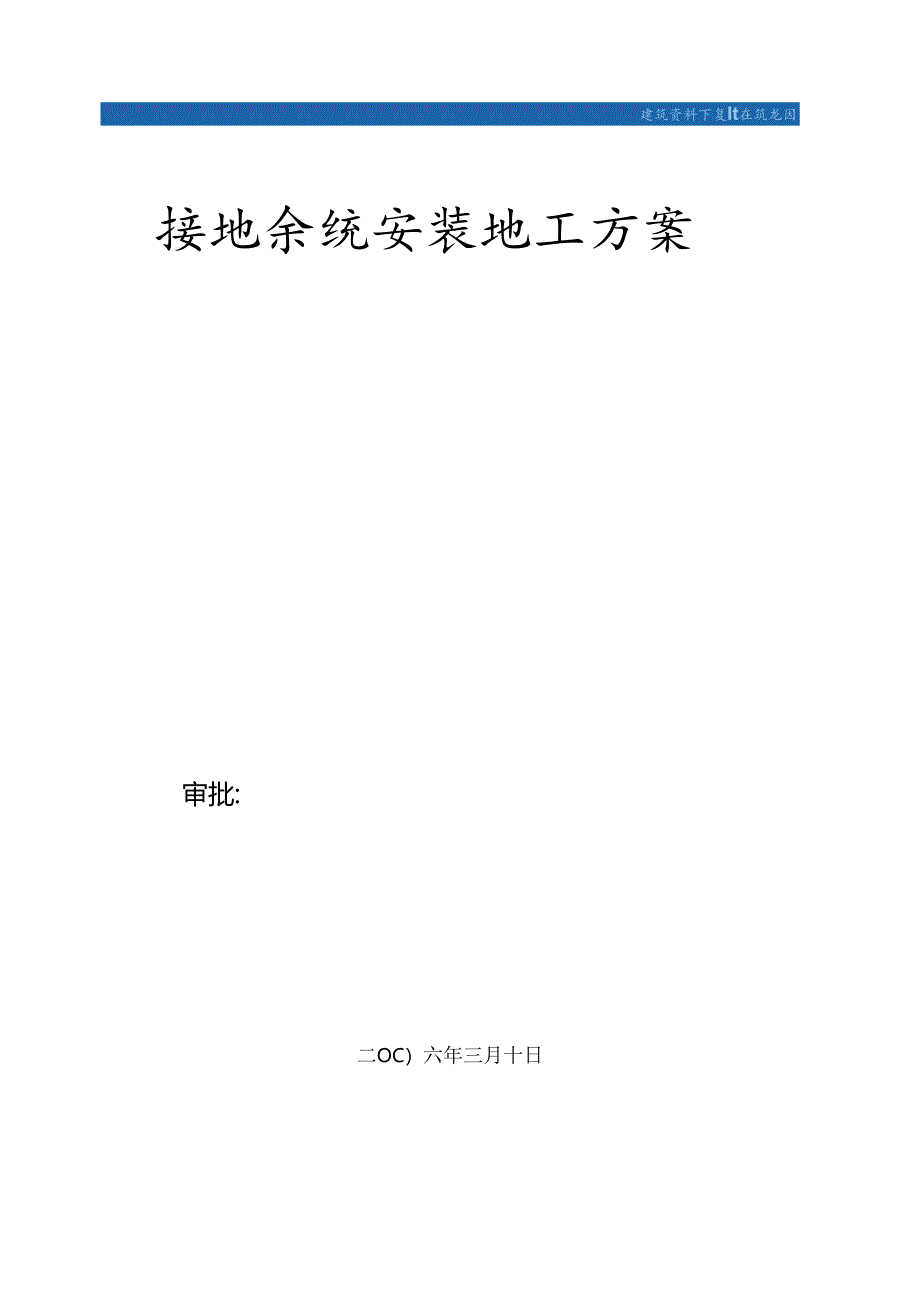

1、建筑资料下复It在筑龙因接地余统安装地工方案审批:二OC）六年三月十日施工组织设计施工方案审批表审批意见：（填写讨论的主要结论包括应修改的局部）目录1工程概况32编制依据33施工准备33.1材料要求43.2主要机具43.3施工进度安排43.4劳动力方案44施工工艺与方法44.1 环形接地体的施工方法44.2 防雷保护装置的施工方法54.3 等电位接地总线64.4 电力系统的接地施工方法64.5 等电位连接施工方法64.6 6电气小间接地施工方法74.7 弱电系统接地施工方法84.8 8ACC系统接地施工方法84.9 9TCC系统接地施工方法84.10OCC系统接地施工方法85质量标准95. 1
2、主控工程94.10 2一般工程96应注意的质量问题107质量记录128平安消防措施129环保与文明施工13接地系统安装施工方案1工程概况*市轨道交通路网管理效劳中心一期工程，建筑面积约5.95万平方米，地下两层，地上11层。结构形式为框架剪力墙，根底形式为筏板根底。南北长米，东西长米。楼内除电力供配电系统，还有楼宇自控系统、火灾臼动报警与联动系统、综合网络与通讯系统、有线播送系统、闭路电视监控系统、平安防范系统（入侵报警系统、门禁系统、巡更系统）、停车自动化管理系统、有线电视系统、无线信号接入系统、无线对讲系统、一卡通系统、多功能会议系统、主计时钟系统、智能建筑管理系统、ACC网络系统、TCC
3、网络系统、CCC网络系统等。是我国目前现代化程度最先进的的城市地铁指挥控制管理中心。其接地系统的好坏将直接影响整个楼宇的自动化程度和使用功能，整个楼宇的接地系统采用综合接地方式，所有电力系统、弱电系统、防雷系统的接地均可靠的连接一体，形成一个综合接地网,采用等电位接地方式即一点接地，接地电阻值要求05Qo2编制依据2.1 *市城建设计研究总院绘制的电气施工图。2.2 电气装置安装施工及验收标准。2.3 建筑电气通用图籍（92DQ13）。2.4 建筑电气安装分项工程施工工艺标准。2.5 中国建筑标准设计研究所出版的等电位联结安装。3施工准备镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌
4、还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。电焊条、氧气、乙块、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，那料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。3.2 主要机具：常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。3.3 施工进度安排。由于该分项工程贯穿施工全过程，因此施工进度随土建进行，不再另做安排。3.4 劳动力方案。电工10人，气焊工2人，架子工2人，管理人员1人
5、。4施工工艺与方法4.1 环形接地体的施工方法。利用结构底板主筋上下两层各两根小25钢筋焊接成均压环，并焊接成不大于20*20米的网格，整个根底钢筋连成电气通路作为本建筑物的接地网。4.2 防雷保护装置的施工方法本工程防雷等级为二类，建筑物防雷装置满足防直击宙、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。接闪器。在屋顶采用10镀锌圆钢作10*10米避雷带网格。引下线。利用结构柱内2根小25钢筋作防雷引下线，其分布如下列图所示。引下线主筋上下连接处，用M2的圆钢做过度跨接线，进行双面焊接，焊接长度大于100mnU引下线上端与避雷带焊接，下端与建筑物根底底梁上下两层接地环网焊接，焊接长度
6、大于100n1.m。HTTTTTTTM-卜卜卜卜HTT.卜卜卜卜卜卜t在建筑物四角的外墙避雷引下线距地面500InIn处桀髓纲箱，专用接地箱通过-40*4的镀锌扁钢与接地引下线主筋通竟筑麦料下It就在筑尢同艮用三面焊接，焊接长度大于80廊。扁钢与接地测试箱的端子铜排用2个M1.O的螺栓连接，铜排上安装“999”型接线柱，作为接地测试连接用。屋面避雷网与所有突出屋面的建筑物钢结构焊接在一起。在屋面接闪器保护范围之外的非金属建筑物，应安装接闪器，接闪器与屋面的避雷带焊接在一起。屋面避雷带同时保护太阳能采光板，在距太阳能电池板板面约40OmnI-100Omm上方，采用（MO镀锌圆钢敷设避雷网格，选取
7、电池板之间的间距缝隙，安装支架固定在太阳能电池板的槽钢上，并做好各焊点的防腐处理，同时与屋面防雷系统的防雷带牢固的焊接在一起。4.3 等电位接地总线。本工程采用等电位接地联结，总等电位箱MEB设于变电所夹层距地板05米处。总等电位联结箱引出两根-40*4的镀锌扁钢与木建筑物环形接地网根底主筋焊接。三面焊接，焊接长度大于20Omm。总等电位接线箱安装60套MM*35的铜螺栓,避雷接地、保护接地、电磁旅容接地、防静电接地、变压器中性点接地、PE接地、弱电系统接地、ACC系统接地、TCC系统接地、OCC系统接地都从总等电位接线箱引出，形成一点接地，消除各系统接地之间的电位差,满足电磁兼容性要求。4.
8、4 电力系统的接地施工方法。IOKV变电站设一个接地端子箱，由此引出12根YJYT*240独根电缆作为各变压器的中性点接地和各配电柜的PE接地。变电站四周距地50Omm用-40*4的镀锌扁钢焊接一个环形接地网，作为配电柜（控制屏、控制台）的根底槽钢接地、配电柜（控制屏、控制台）的外壳接地、各种支架接地、桥架接地、电缆保护层接地、接地开关接地和试验接地。变电站接地系统采用TN-S接地系统。4.5 等电位连接施工方法各种管道的等电位连接。将所有进出建筑物的设备金属管道外皮与接地保护线通过接地端子箱连接成一体，等电位连接干2桀漉绸勺电缆穿PVC32的管进行保护。在金属管的外皮采用-40*n建筑资料下
9、Iut在筑尢网也箍进行固定，用V1.O的镀锌螺栓，BV-25型铜线压接线鼻子，将其加金属平垫、弹簧垫固定在M1.O的螺栓上。玻璃幕墙的等电位连接。固定在整个建筑物的3、8、IO层柱子上的玻璃幕墙的预埋件，用力12的圆钢焊接在避雷引下线的主筋上，三面焊接，焊接长度大于80mm,柱子上没有避雷引下线，要通过本层圈梁主筋和有避雷引下线的柱子主筋焊接一体。抗静电地面的等电位连接。有抗静电地面的所有房间，在本层结构主钢筋上用-40*4的镀锌扁钢引出地而，扁钢与主钢筋焊接采用三面焊接，焊接长度大于80mm,焊接主筋要与本层避雷引下线形成电气通路，作为精装修时的等电位连接点。洗浴间等电位连接。在洗浴间设一个
10、等电位连接箱，等电位连接干线采用YJV-I*25的电缆穿PVC32的管进行保护。洗浴间的所有金属管线和金属件采用fV4的测铜线连接到等电位接线箱，fV4的蝌铜线采用PVCI6的管进行保护。4.6 电气小间接地施工方法强电小间接地采用-40*4的镀锌扁钢做接地干线，强电竖井的镀锌扁钢与建筑物的接地干线焊接在一起。在电气小间的镀锌扁钢上焊接M1.O的螺栓，作为配电箱（柜）、电缆桥架、封闭母线和其它管线外壳接地用。每个弱电小间设等电位接线箱，等电位接线箱的干线采用YJV-I*25的电缆与地下一层总等电位接线箱连接，通过电缆桥架敷设引到弱电竖井，然后采用PVC32管暗敷到各层弱电小间。等电位接线箱设2
11、0个等电位接地端子，作为弱电系统在各层接地用。1.1 7弱电系统接地施工方法。所有弱电系统机房均采用一点接地方式。在机房内设1个专用接地箱，接地箱的干线采用YJV-I*25的电缆与地下一层总等电位接线箱连接，通过电缆桥架敷设引到弱电设备机房，然后采用PVC32管喑敷到接地箱位置。等电位接线箱设20个等电位接地端子，作为弱电设备机房接地用。4.8 ACC系统接地施工方法。ACC系统采用一点接地方式，在ACC系统电源室设等电位接线箱，等电位接线箱的干线采用2根YJ”1*25的电缆与地下一层总等电位接线箱连接，通过电缆桥架敷设引到ACC系统电源机房，等电位接线箱设20个等电位接地端子，作为ACC系统
12、接地用。4.9 TCC系统接地施工方法。TCC系统采用一点接地方式，TCC系统电源室设等电位接线箱，等电位接线箱的干线采用2根YJV7*25的电缆与地下一层总等电位接线箱连接，通过电缆桥架敷设引到TCC系统电源机房，等电位接线箱设20个等电位接地端子，作为TCC系统接地用。4. 10OCC系统接地施工方法。OCC系统采用一点接地方式，OCC系统电源室设等电位接线箱，等电位接线箱的干线采用2根YJV-I*25的电缆与地下一层总等电位接线箱连接，通过电缆桥架敷设引到OCC系统电源机房，等电位接线箱设20个等电位接地端子，作为OCC系统接地用。5质量标准5. 1主控工程：材料的质量符合设计要求：接地
13、装置的接地电阻值必须符合设计要求。接至电气设备、器具和可拆卸的其它非带电金属微本第髓绸E，必量筑费科下我就在筑光网检验方法：实测或检查接地电阻测试记录。观察检查或检查安装记录。5.2 一般工程：避雷针（网）及其支持件安装位置正确，固定牢靠，防腐良好；外体垂宜，避雷网规格尺寸和弯曲半径正确；避雷针及支持件的制作质量符合设计要求。设有标志灯的避宙针灯具完整，显示清晰,避雷网支持间距均匀;避雷针垂宜度的偏差不大于顶端外杆的直径。检验方法：观察检查和实测或检杳安装记录。接地线敷设：.1平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整.2焊接连接的焊健平整、饱满，无明显
14、气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施。.3防雷接地引下线跨接线焊接长度到达验收标准要求。检验方法：观察检查。环形接地体安装:位置正确，连接牢固。隐蔽工程记录齐全、准确。检验方法：检查隐蔽工程记录。5.3 允许偏差工程：搭接长度N2b；圆钢e6D；圆钢和扁钢N6D；建筑炎料下IUt在筑龙网注：b为扁钢宽度；D为圆钢宜径。扁钢搭接焊接3个棱边，圆钢焊接双面。检验方法：尺量检查和观察检查。6应注意的质量问题6.1 环形接地体：环形接地体一定要连接成电气通路，不得遗漏焊接，按设计要求执行。焊接面不够，药皮处理不干净，防腐处理不好，焊接而按质量要求进行纠正，将药皮敲净，做好防腐处理。利用根底
15、、梁柱钢筋搭接面积不够，应严格按质量要求去做。6.2 支架安装：支架松动，混凝土支座不稳固。将支架松动的原因找出来，然后固定牢靠；混凝土支座放平稔。支架间距（或预埋铁件）间距不均匀，宜线段不宜，超出允许偏差。重新修改好间距，将直线段校正平直，不得超出允许偏差。焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。重新补焊，未允许出现上述缺陷。焊接处药皮处理不干净，漏刷防锈漆。应将焊接处药皮处理干净，补刷防锈漆。6.3 柱内防雷引下线暗敷设焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。建筑资料下Iut在筑尢网应按标准要求修补更改。漏刷防锈漆，应及时补刷。主筋铅位，应及时纠正。引下线不垂直，超出允许偏差。引下线应横F竖直，超差应及时纠正。6.4 避雷网敷设焊接面不够，焊口有夹渣、咬肉、裂纹
