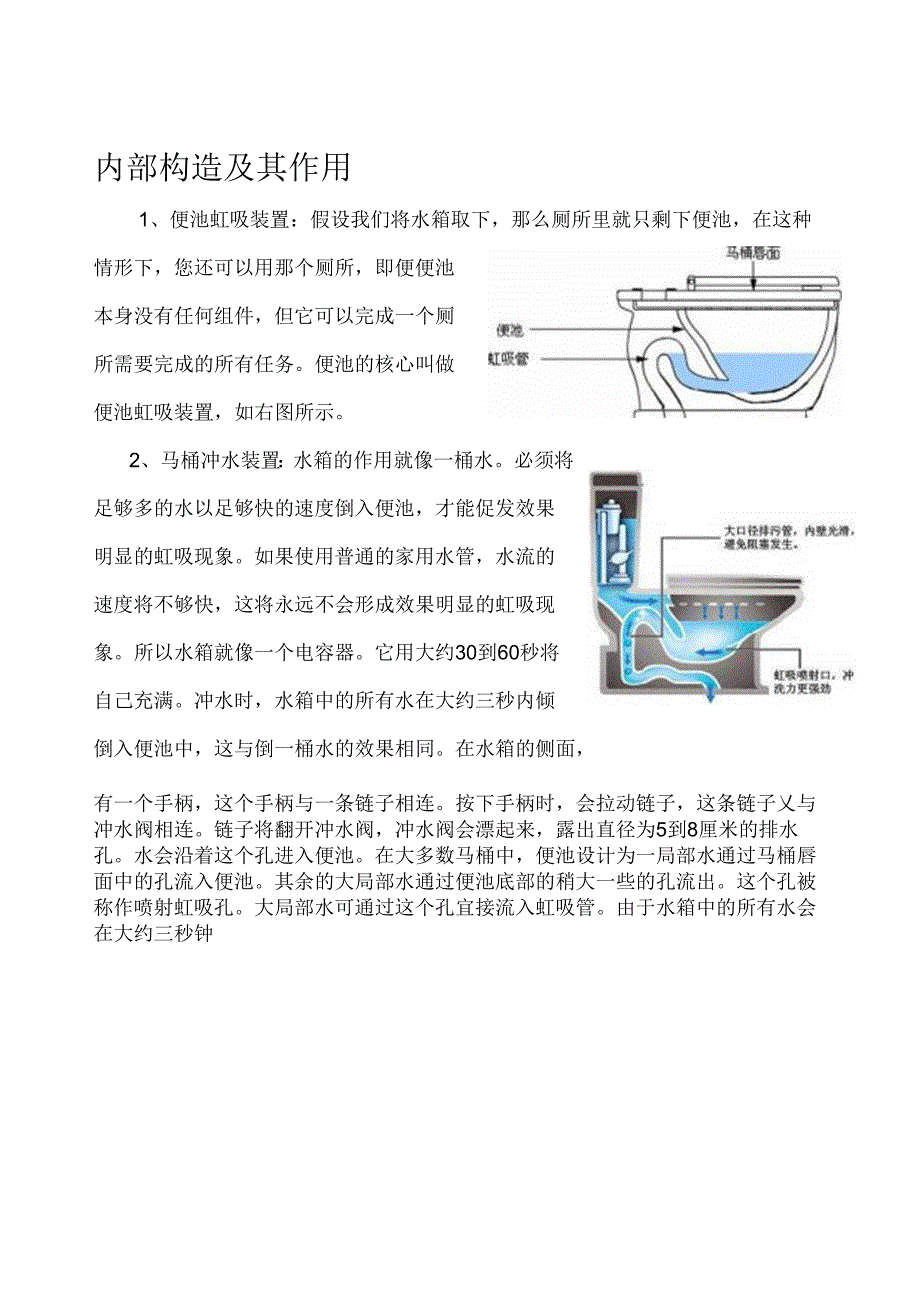

1、内部构造及其作用1、便池虹吸装置：假设我们将水箱取下，那么厕所里就只剩下便池，在这种情形下，您还可以用那个厕所，即便便池本身没有任何组件，但它可以完成一个厕所需要完成的所有任务。便池的核心叫做便池虹吸装置，如右图所示。2、马桶冲水装置：水箱的作用就像一桶水。必须将足够多的水以足够快的速度倒入便池，才能促发效果明显的虹吸现象。如果使用普通的家用水管，水流的速度将不够快，这将永远不会形成效果明显的虹吸现象。所以水箱就像一个电容器。它用大约30到60秒将自己充满。冲水时，水箱中的所有水在大约三秒内倾倒入便池中，这与倒一桶水的效果相同。在水箱的侧面，有一个手柄，这个手柄与一条链子相连。按下手柄时，会拉

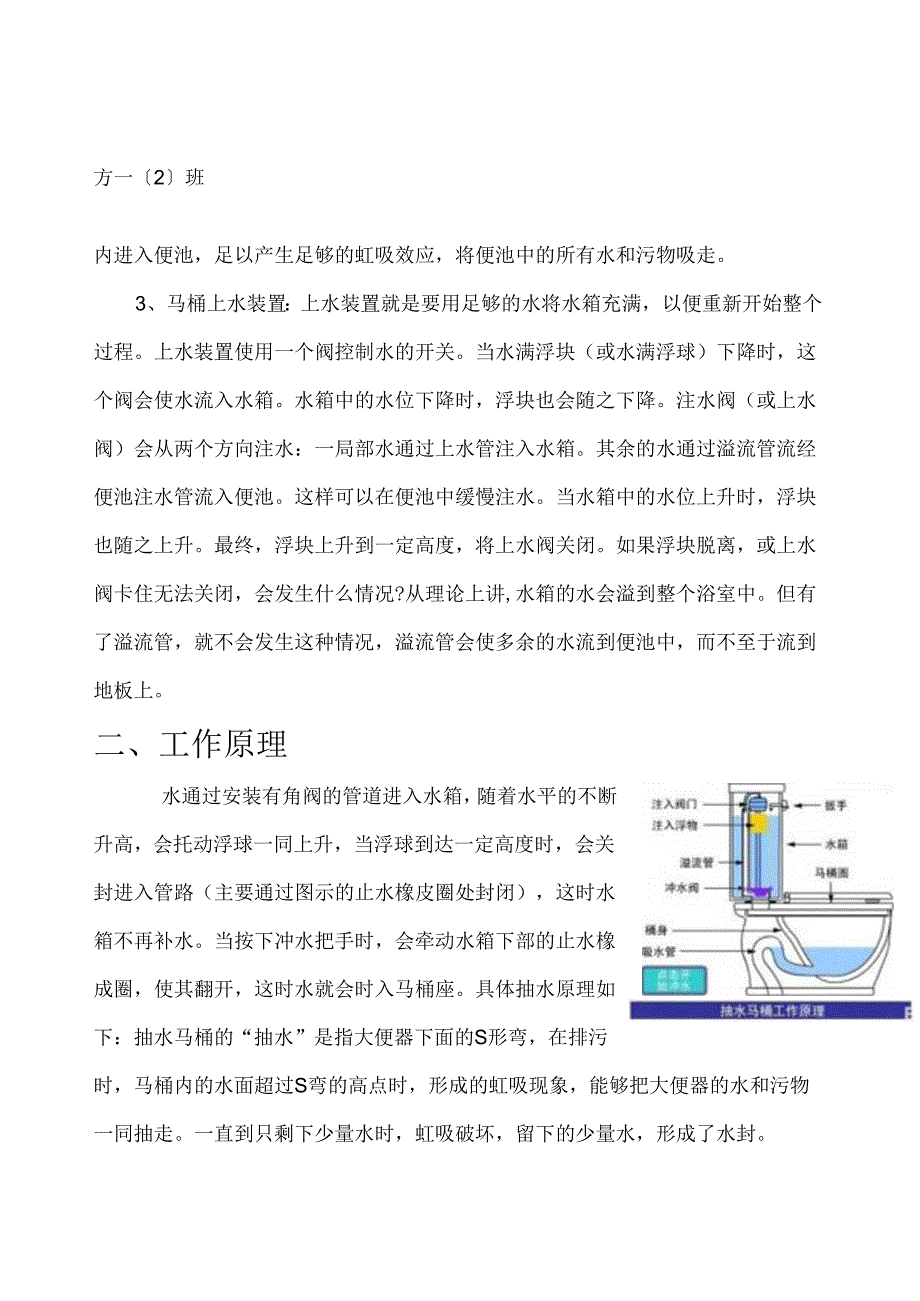

2、动链子，这条链子乂与冲水阀相连。链子将翻开冲水阀，冲水阀会漂起来，露出直径为5到8厘米的排水孔。水会沿着这个孔进入便池。在大多数马桶中，便池设计为一局部水通过马桶唇面中的孔流入便池。其余的大局部水通过便池底部的稍大一些的孔流出。这个孔被称作喷射虹吸孔。大局部水可通过这个孔宜接流入虹吸管。由于水箱中的所有水会在大约三秒钟方一2班内进入便池，足以产生足够的虹吸效应，将便池中的所有水和污物吸走。3、马桶上水装置：上水装置就是要用足够的水将水箱充满，以便重新开始整个过程。上水装置使用一个阀控制水的开关。当水满浮块（或水满浮球）下降时，这个阀会使水流入水箱。水箱中的水位下降时，浮块也会随之下降。注水阀（
3、或上水阀）会从两个方向注水：一局部水通过上水管注入水箱。其余的水通过溢流管流经便池注水管流入便池。这样可以在便池中缓慢注水。当水箱中的水位上升时，浮块也随之上升。最终，浮块上升到一定高度，将上水阀关闭。如果浮块脱离，或上水阀卡住无法关闭，会发生什么情况?从理论上讲,水箱的水会溢到整个浴室中。但有了溢流管，就不会发生这种情况，溢流管会使多余的水流到便池中，而不至于流到地板上。二、工作原理水通过安装有角阀的管道进入水箱，随着水平的不断升高，会托动浮球一同上升，当浮球到达一定高度时，会关封进入管路（主要通过图示的止水橡皮圈处封闭），这时水箱不再补水。当按下冲水把手时，会牵动水箱下部的止水橡成圈，使其翻开，这时水就会时入马桶座。具体抽水原理如下：抽水马桶的“抽水”是指大便器下面的S形弯，在排污时，马桶内的水面超过S弯的高点时，形成的虹吸现象，能够把大便器的水和污物一同抽走。一直到只剩下少量水时，虹吸破坏，留下的少量水，形成了水封。
