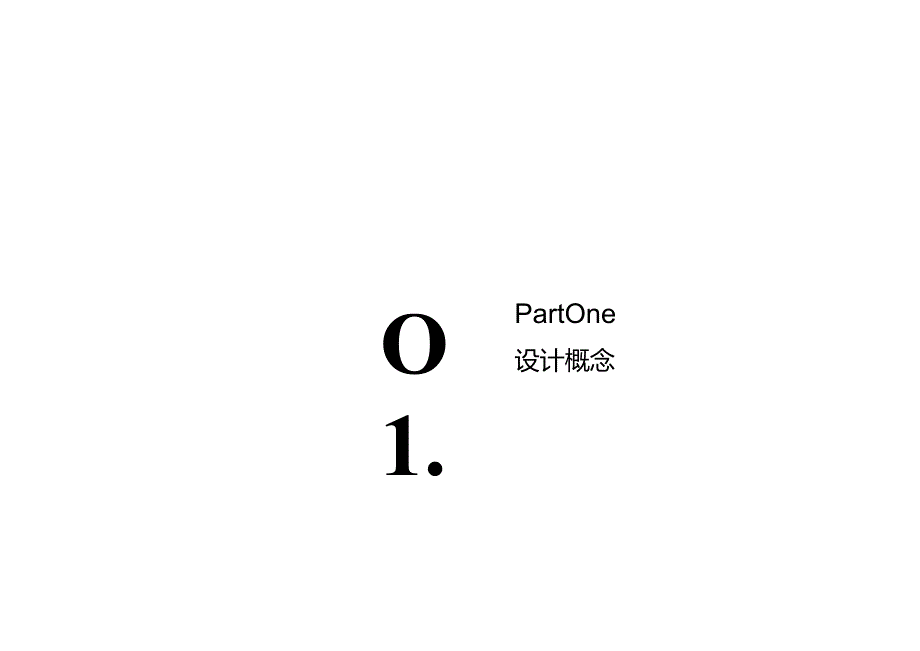

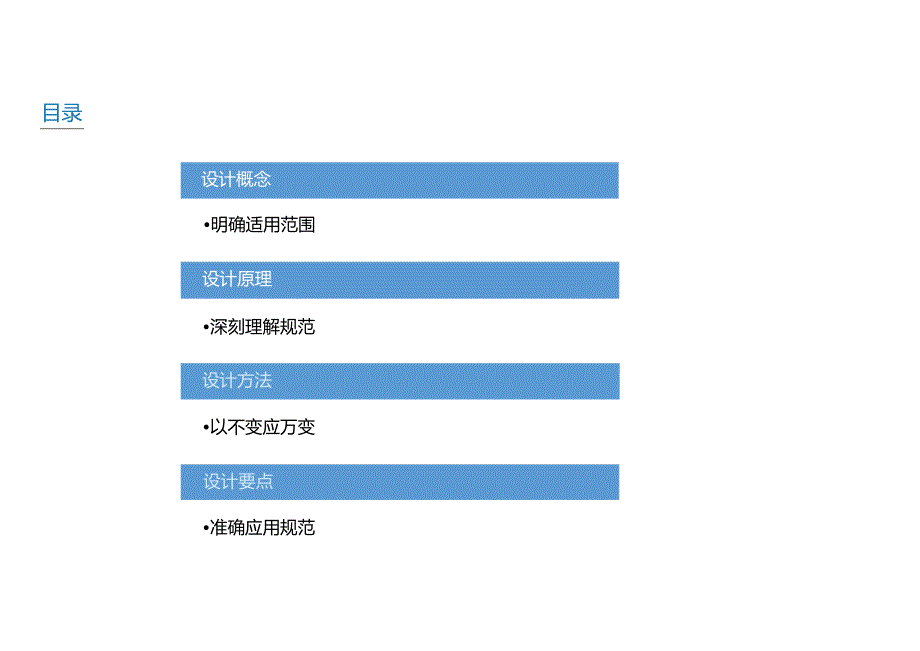

1、建筑施工常见问题分享2023年05月24日目录设计概念明确适用范围设计原理深刻理解规范设计方法以不变应万变设计要点准确应用规范O1.PartOne设计概念问题：如下图学校体育馆，人员通过疏散到二层大平台，再通过大台阶到首层,疏散距离怎么算，是到疏散门A还是要一直到平台台阶与设计地面交接处B?信和天下敢为人先O1.概念室内安全区、室外安全区、安全出口安全区域包括室内安全区域和室外安全区域，进出安全区域的出入口，通常称为安全出口。室内安全区室内安全区It（图示1）室内安全区安全区域包括室内安全区域和室外安全区域，进出安全区域的出入口，通常称为安全出口。室内安全区室内安全区域是相对独立的防火单元，并
2、直通室外安全区域。通常认为，进入室内安全区域即到达安全地点，不再考虑室内安全区域疏散至室外安全区域的疏散距离和时间要求。楼梯间、前室避难间、避难层、避难走道室内安全区与其他区域间距的控制：楼梯间和前室与周边门窗洞口的间距控制防火分隔构件：防火门和防火隔墙的设置。室外安全区“室外安全区域”包括：室外地面符合疏散要求并具有直接到达地面设施的上人屋面、平台以及符合建筑设计防火规范第664条要求的天桥、连廊等。664连接两座建筑物的天桥、连廊，应采取防止火灾在两座建筑间蔓延的措施。当仅供通行的天桥、连廊采用不燃材料，且建筑物通向天桥、连廊的出口符合安全出口的要求时，该出口可作为安全出口。建筑设计防火规
3、范室外安全区“室外安全区域”包括室外地面、符合疏散要求并具有直接到达地面设施的上人屋面、平台以及符合建筑设计防火规范第664条要求的天桥、连廊等。1、具有直达室外地面的设施的上人屋面、平台，常见的方式有：1.1.上人屋面或平台与地面直接连通，或通过天桥直达地面1.2 上人屋面或平台通过满足规范要求的天桥、连廊直达其他建筑1.3 上人屋面或平台通过满足疏散要求的阶梯等直达地面，阶梯不受建筑外墙的燃烧性能和耐火极限以及建筑门窗洞口影响。6.6.4连接两座建筑物的天桥、连总，应采取防止火灾在两座建筑间蔓延的措施。当仅供通行的天桥、连采用不感材料，且建织物通向天桥、连座的出口符合安全出口的要求时，该出
4、口可作为安全出口。室外安全区室外安全区域”包括室外地面、符合疏散要求并具有直接到达地面设施的上人屋面、平台以及符合本规范第664条要求的天桥、连廊等。建筑设计防火规范1、具有直达室外地面的设施，常见的方式有：1.1 上人屋面或平台与地面直接连通，或通过天桥直达地面1.2 上人屋面或平台通过满足规范要求的天桥、连廊直达其他建筑1.3 上人屋面或平台通过满足疏散要求的阶梯等直达地面，阶梯不受建筑外墙的燃烧性能和耐火极限以及建筑门窗洞口影响。室外安全区室外安全区域”包括室外地面、符合疏散要求并具有直接到达地面设施的上人屋面、平台以及符合本规范第664条要求的天桥、连廊等。建筑设计防火规范1、具有直达
5、室外地面的设施，常见的方式有：1.1 上人屋面或平台与地面直接连通，或通过天桥直达地面1.2 上人屋面或平台通过满足规范要求的天桥、连廊直达其他建筑1.3 上人屋面或平台通过满足疏散要求的阶_二梯等直达地面，阶梯不受建筑外墙的燃烧性能和耐火极限以及建筑门窗洞口影响。问题：如下图学校体育馆，人员通过疏散到二层大平台，再通过大台阶到首层，疏散距离怎么算，是到疏散门还是要一直到平台台阶与设计地面交接处？安全出口：供人员安全疏散用的楼梯间和室外楼梯的出入口或直通室内外安全区域的出口。疏散出口：建筑中在火灾时供人员逃离着火区域或建筑的出口，包括安全出口和房间疏散门。疏散门：设置在疏散出口上满足人员安全疏
6、散的门。:室内安全区域塞内安全区域（图示1）问题：敞开楼梯与敞开楼梯间疏散距离的计算问题防火分区：在建筑内部采用防火墙、楼板及其他防火分隔设施分隔而成，能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部空间。敞开楼梯也称开敞式楼梯，是直接对室内开放，没有形成围合空间的楼梯，敞开楼梯不能抵御烟火侵袭，不能作为竖向疏散的安全空间，也不能视为不同楼层的防火分隔措施C敞开楼梯间敞开楼梯间是由墙体等围护构件构成的无封闭防烟功能，三面有墙围护，面向走道一侧敞开的楼梯间。问题：连廊、外廊是否可以不划分防火分区？开敞式外廊的采光通风和排烟降温条件较好，火灾风险较低，在防火通用规范4.1.2中明确开敞式外走廊
7、或阳台可不计入防火分区面积。但由于有定性没定量，有些地标认为只有在高宽比大于等于1的情况下才能不计算防火分区面积。02PartTwo设计原理总图布局02原理耐火：结构耐火等级；防火：防止着火性能；堵火：防止火灾蔓延扩大性能避火：疏散安全性能灭火：消防救援设施例中国建筑第五工程局有限公司Km9CMtuetp4(*u*tmdttS.S.21.AJCH(bion谀*分区育把，火分1气体灭火机房怕退情温机房源机房爆冷型VU6?4S以匕“问题：图书展览馆项目中藏书区位于三楼，下图的疏散是否满足要求？ 处理意见：不满足任意位置的双向疏散。 要点：fM0O1.Rg42UM重点区域1、可燃物多或火灾危险性较大
8、，易发生火灾：药房、储藏间、实验室、胶片室等。2、重要设备用房2、老幼等行为能力较弱，容易在火灾时造成伤亡的空间。3、医疗建筑中一些性质重要或发生火灾时不能马上撤离的部位，如产房、手术室、重症病房、贵重的精密医疗装备用房等。措施：加强对这些房间的防火分隔：独立分隔、单独出入口、控制房间面积等像储藏间应注明储藏类别（一般定性为丙2类）及防火门等级耐火极限不同的建筑分类对应不同耐火等级对民用建筑根据其建筑高度、功能、火灾危险性和扑救难易程度等进行了分类。在耐火等级、防火间距、防火分区、安全疏散、灭火设施等方面对民用建筑的防火设计提出了不同的要求。不同的耐火等级对应不同构件的燃烧性能和耐火极限做装配
9、式建筑时应注意所选材料的耐火极限。S.U民用建筑的中火尊成震塞其建9UI度、使用功能、量性如火灾扑救充度等定，并应符合下列X:1地下或半地下建筑（室）知一类高层筑的酎火等线不应低于一OU2多层公共就和二类IKfiI筑的酎火“不应低于二O1.5.1 1老隼人*的It火等H不应低于三M1.I.1.IM5火W价力.三.口11%R名火”二.a11a1(0I100Mf1.*n.WBRaw(电件“分QmntooftIOQ4三1RAMMif1.Rm4*I00nIoo4三atoM0nwa*ttam,AMnasoaKn31小艮In28*aw4*!1100ZBttI.M*-cn.o俄HOW(n.*ntoonaM)三nMW4t*K1.i.w4停.0*f三no.so三nn.
