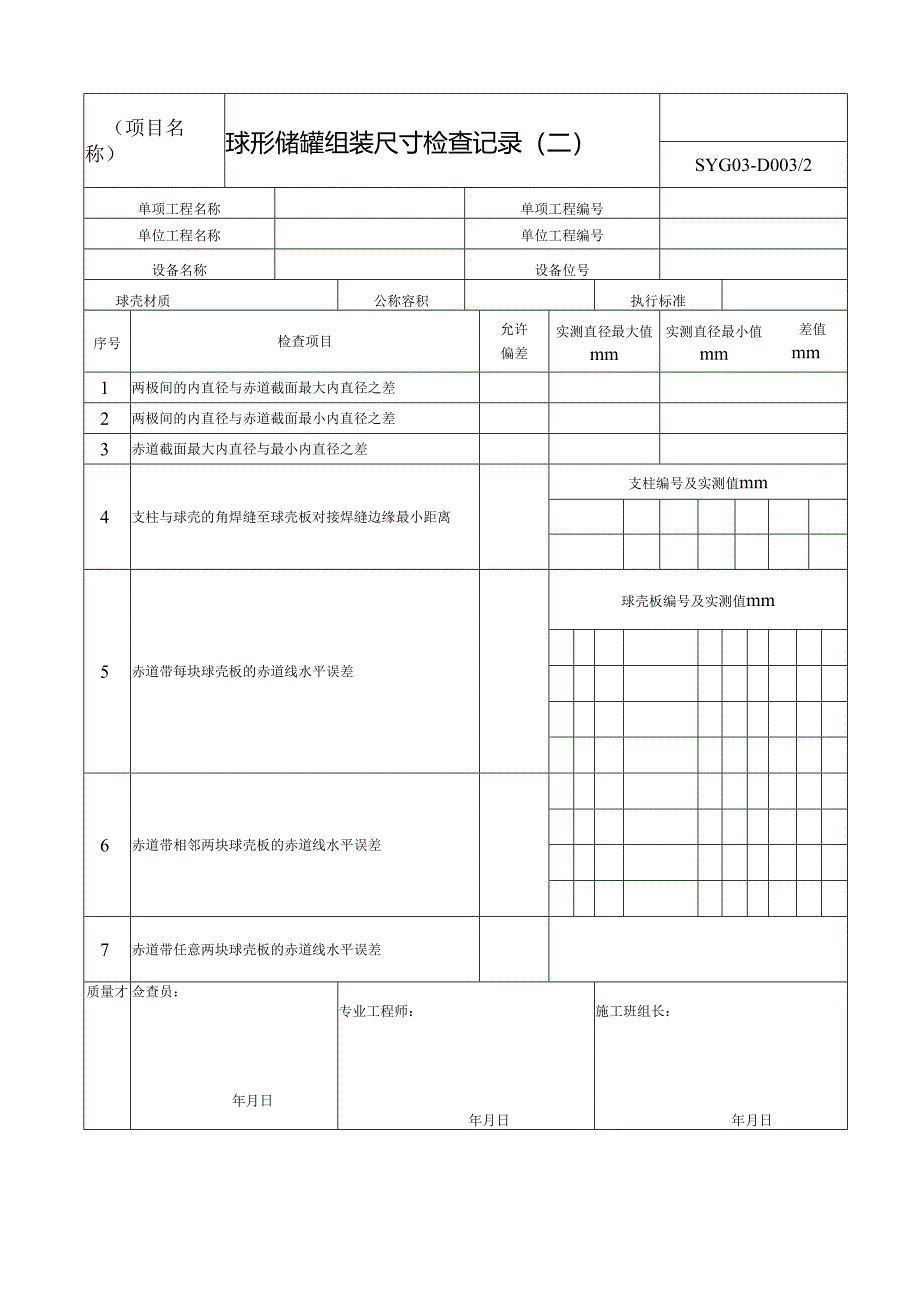

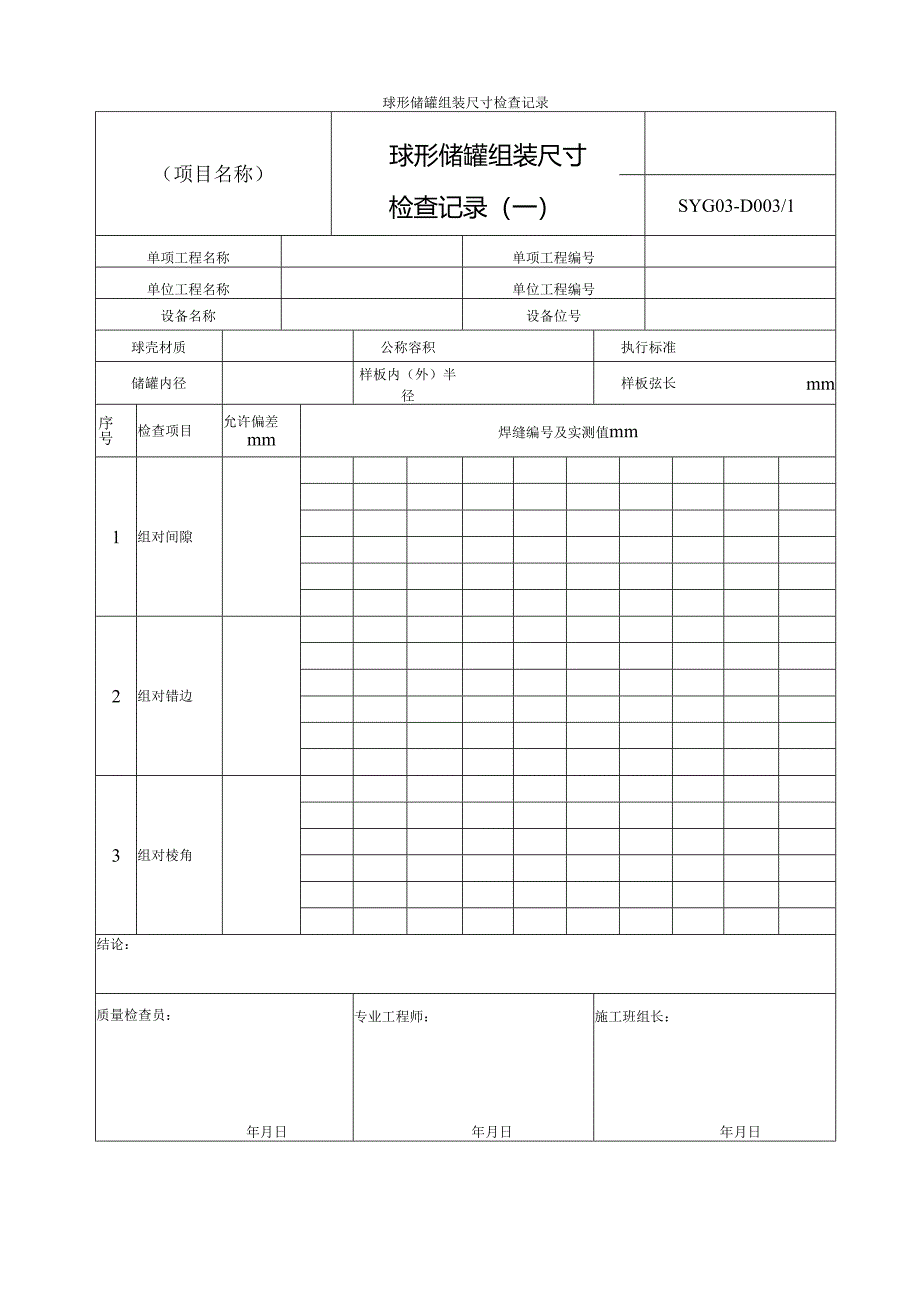

球形储罐组装尺寸检查记录（项目名称）球形储罐组装尺寸检查记录（一）SYG03-D003/1单项工程名称单项工程编号单位工程名称单位工程编号设备名称设备位号球壳材质公称容积执行标准储罐内径样板内（外）半径样板弦长mm序号检查项目允许偏差mm焊缝编号及实测值mm1组对间隙2组对错边3组对棱角结论：质量检查员：年月日专业工程师：年月日施工班组长：年月日（项目名称）球形储罐组装尺寸检查记录（二）SYG03-D003/2单项工程名称单项工程编号单位工程名称单位工程编号设备名称设备位号球壳材质公称容积执行标准序号检查项目允许偏差实测直径最大值mm实测直径最小值mm差值mm1两极间的内直径与赤道截面最大内直径之差2两极间的内直径与赤道截面最小内直径之差3赤道截面最大内直径与最小内直径之差4支柱与球壳的角焊缝至球壳板对接焊缝边缘最小距离支柱编号及实测值mm5赤道带每块球壳板的赤道线水平误差球壳板编号及实测值mm6赤道带相邻两块球壳板的赤道线水平误差7赤道带任意两块球壳板的赤道线水平误差质量才佥查员：年月日专业工程师：年月日施工班组长：年月日
