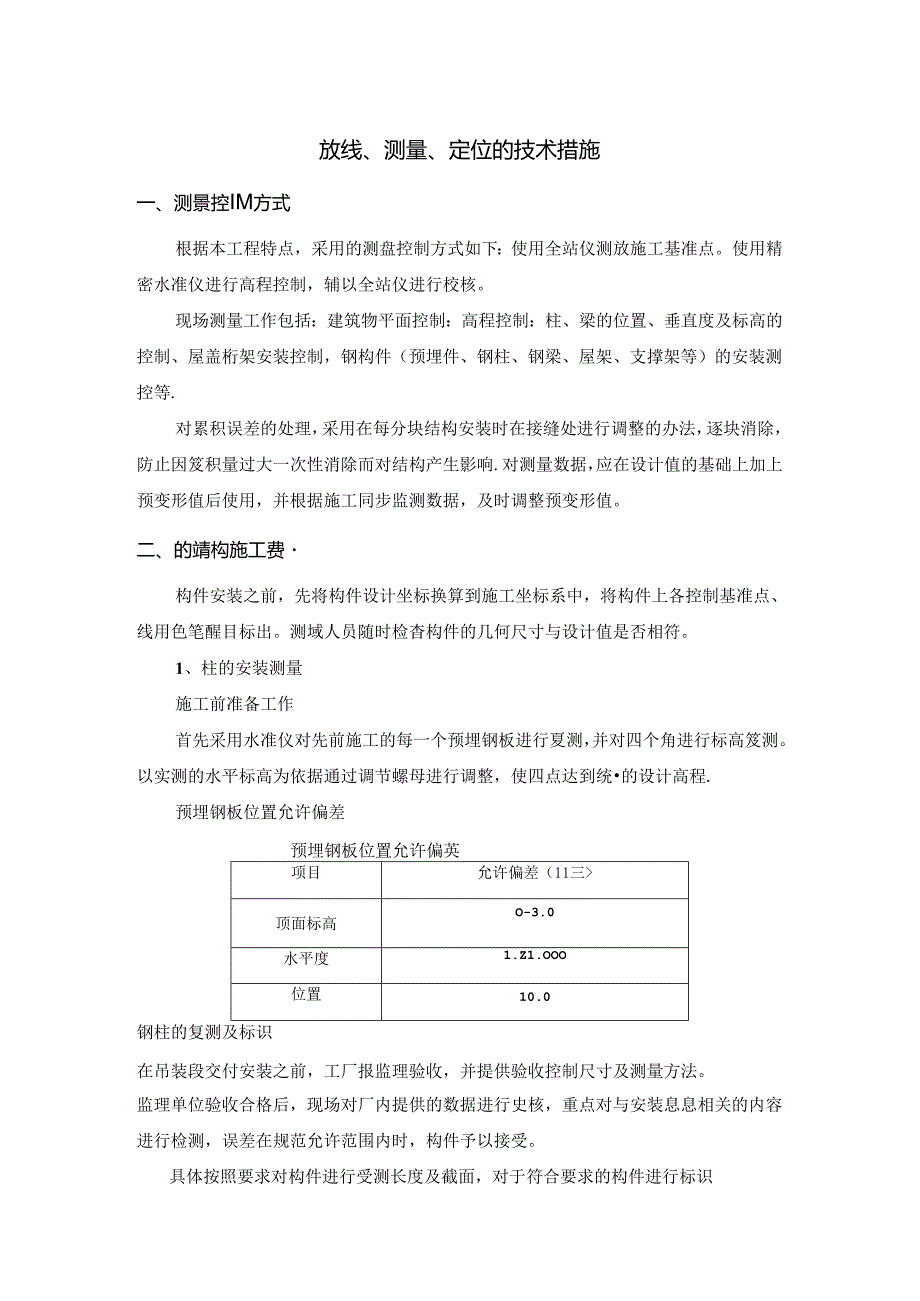

1、放线、测量、定位的技术措施一、测景控IM方式根据本工程特点，采用的测盘控制方式如下：使用全站仪测放施工基准点。使用精密水准仪进行高程控制，辅以全站仪进行校核。现场测量工作包括：建筑物平面控制：高程控制：柱、梁的位置、垂直度及标高的控制、屋盖桁架安装控制，钢构件（预埋件、钢柱、钢梁、屋架、支撑架等）的安装测控等.对累积误差的处理，采用在每分块结构安装时在接缝处进行调整的办法，逐块消除，防止因笈积量过大一次性消除而对结构产生影响.对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。二、的靖构施工费构件安装之前，先将构件设计坐标换算到施工坐标系中，将构件上各控
2、制基准点、线用色笔醒目标出。测域人员随时检杳构件的几何尺寸与设计值是否相符。1、柱的安装测量施工前准备工作首先采用水准仪对先前施工的每一个预埋钢板进行夏测，并对四个角进行标高笈测。以实测的水平标高为依据通过调节螺母进行调整，使四点达到统的设计高程.预埋钢板位置允许偏差预埋钢板位置允许偏英项目允许偏差（11三顶面标高O-3.0水平度1.Z1.OOO位置10.0钢柱的复测及标识在吊装段交付安装之前，工厂报监理验收，并提供验收控制尺寸及测量方法。监理单位验收合格后，现场对厂内提供的数据进行史核，重点对与安装息息相关的内容进行检测，误差在规范允许范围内时，构件予以接受。具体按照要求对构件进行受测长度及

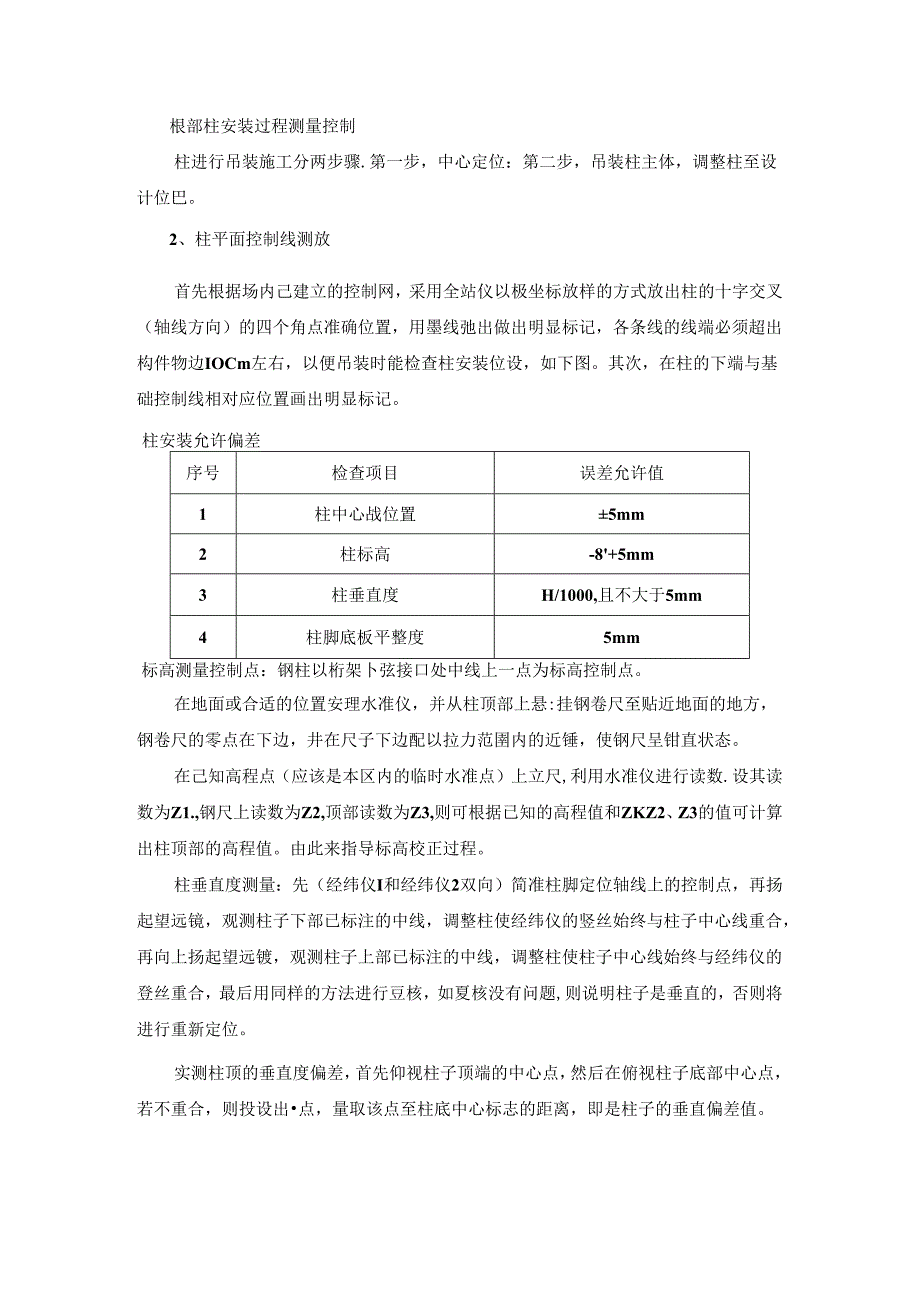

3、截面，对于符合要求的构件进行标识根部柱安装过程测量控制柱进行吊装施工分两步骤.第一步，中心定位：第二步，吊装柱主体，调整柱至设计位巴。2、柱平面控制线测放首先根据场内己建立的控制网，采用全站仪以极坐标放样的方式放出柱的十字交叉（轴线方向）的四个角点准确位置，用墨线弛出做出明显标记，各条线的线端必须超出构件物边IOCm左右，以便吊装时能检查柱安装位设，如下图。其次，在柱的下端与基础控制线相对应位置画出明显标记。柱安装允许偏差序号检查项目误差允许值1柱中心战位置5mm2柱标高-8+5mm3柱垂直度H/1000,且不大于5mm4柱脚底板平整度5mm标高测量控制点：钢柱以桁架卜弦接口处中线上一点为标高
4、控制点。在地面或合适的位置安理水准仪，并从柱顶部上悬:挂钢卷尺至贴近地面的地方，钢卷尺的零点在下边，井在尺子下边配以拉力范圉内的近锤，使钢尺呈钳直状态。在己知高程点（应该是本区内的临时水准点）上立尺,利用水准仪进行读数.设其读数为Z1.,钢尺上读数为Z2,顶部读数为Z3,则可根据已知的高程值和ZKZ2、Z3的值可计算出柱顶部的高程值。由此来指导标高校正过程。柱垂直度测量：先（经纬仪I和经纬仪2双向）简准柱脚定位轴线上的控制点，再扬起望远镜，观测柱子下部已标注的中线，调整柱使经纬仪的竖丝始终与柱子中心线重合，再向上扬起望远镀，观测柱子上部已标注的中线，调整柱使柱子中心线始终与经纬仪的登丝重合，最后用同样的方法进行豆核，如夏核没有问题,则说明柱子是垂直的，否则将进行重新定位。实测柱顶的垂直度偏差，首先仰视柱子顶端的中心点，然后在俯视柱子底部中心点，若不重合，则投设出点，量取该点至柱底中心标志的距离，即是柱子的垂直偏差值。
