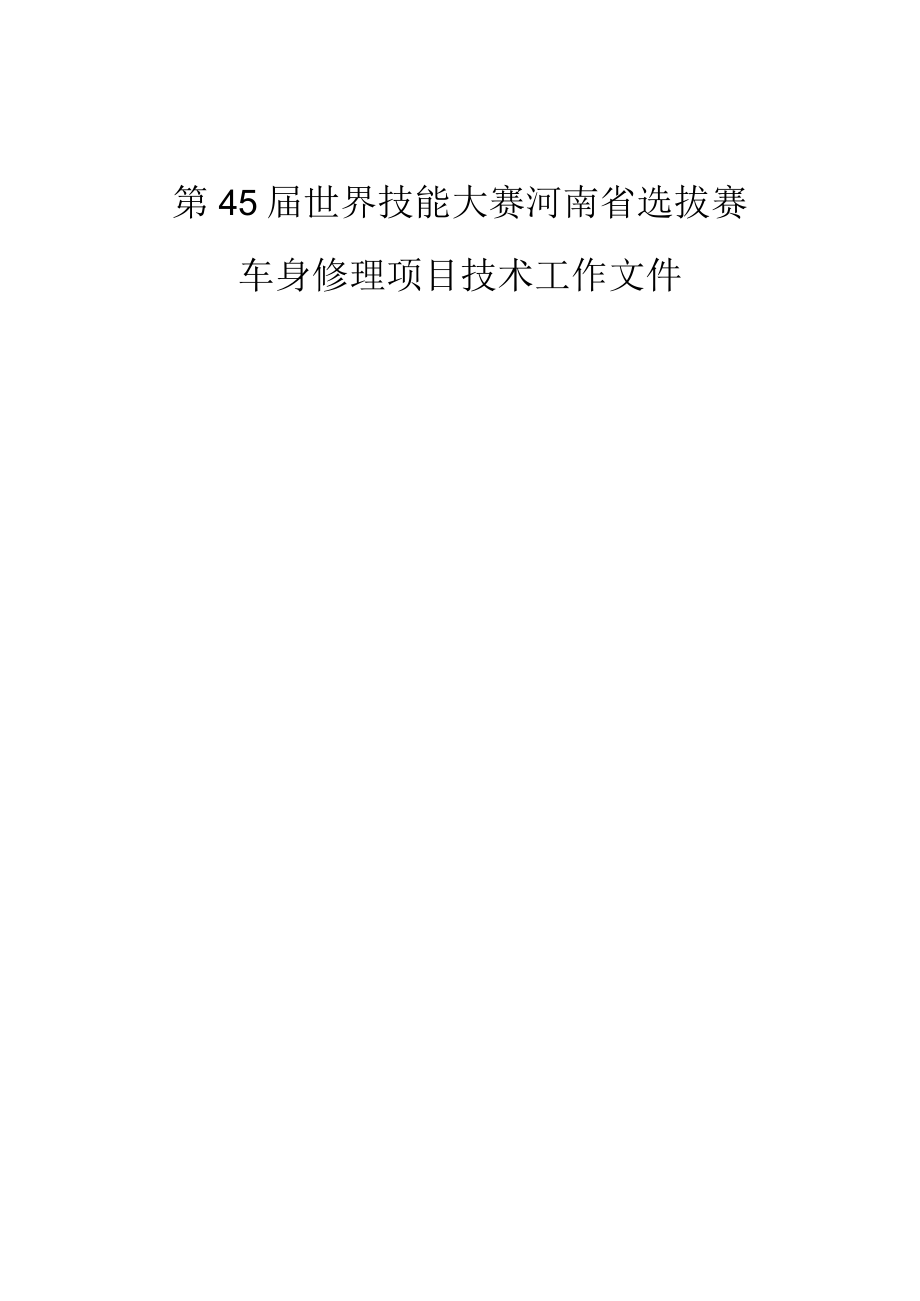

第45届世界技能大赛河南省选拔赛.docx_第1页
第1页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第2页
第2页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第3页
第3页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第4页
第4页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第5页
第5页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第6页
第6页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第7页
第7页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第8页
第8页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第9页
第9页 / 共22页
第45届世界技能大赛河南省选拔赛.docx_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《第45届世界技能大赛河南省选拔赛.docx》由会员分享,可在线阅读,更多相关《第45届世界技能大赛河南省选拔赛.docx(22页珍藏版)》请在第壹文秘上搜索。

1、第45届世界技能大赛河南省选拔赛车身修理项目技术工作文件1技术描述32裁判及监督组33选手条件和要求54竞赛项目55命题方式106成绩评判107基础设施118赛场要求149安全要求1510竞赛流程15H开放现场要求1812绿色环保181技术描述1.1 技术描述车身修理项目是指根据工件展开工艺、汽车车身整形工艺、汽车车身测量技术、打板整型工艺等技能,利用各种先进的整型、拉伸、测量设备对受损变形的车身进行修复的竞赛项目。1.2 能力要求参赛选手应具备下列技术能力:一、展开图的能力;二、手工打型制作镀金件的能力;三、利用电子测量设备对车身进行测量的能力;四、利用拉伸设备对变形车身进行校正的能力;五、

2、手工制作车身非结构件的能力;六、能够对模拟车身结构件进行拆解、更换、焊接的能力;七、理解并遵守车身修理行业相关标准、法规;八、熟悉并能正确使用各种个人防护设备。1.3 基本知识要求参赛选手应掌握的基本知识:一、车身镀金件展开图的制作方法;二、三视图的理解与认知;三、汽车镀金制作工艺(划线、剪切、延展等);四、车身焊接的基本原理和要素;五、车身焊接的技巧和方法的灵活应用(连续焊、连续点焊、塞焊、电阻电焊);六、气动工具的灵活、安全运用,包括锯、钻、打磨等技能的运用;七、汽车车身电子测量的技巧、车身拉伸方法及注意事项;八、车身修理的安全操作知识。2裁判及监督组2.1 裁判组及职责裁判组成员负责各项

3、赛务工作。主要包括负责竞赛场地、设备等的检验;负责竞赛现场的检录、监考工作,包括:核对选手证件;维护赛场纪律;控制竞赛时间;记录赛场情况,做好监考记录;纠正选手违规行为,参与竞赛的抽签工作;负责全过程竞赛的执裁工作和竞赛成绩的审核、报批、发布。在比赛过程中裁判不得与自己所在单位的选手对话。职责如下:一、裁判长(1)由组委会确定,做好与参赛单位的沟通协调,落实比赛各项技术工作。(2)带头坚持并维护公平公正原则,遵守保密纪律,不得透露影响比赛公平公正的信息。(3)按照选拔赛的要求,做好本项目裁判员的赛前培训Q(4)采取回避、交叉等多种保证公平、公正的措施,组织全体裁判员做好本项目评判和相关技术工作

4、。(5)组织本项目开展技术点评。二、副裁判长(I)辅助裁判长开展工作。(2)坚持并维护公平公正原则,遵守保密纪律,不得透露影响比赛公平公正的信息。(3)按照选拔赛的要求,做好本项目裁判员的赛前培训。(4)采取回避、交叉等多种保证公平、公正的措施,组织全体裁判员做好本项目评判和相关技术工作。三、裁判员(1)由各参赛单位选派1名有一定车身修理技术的专业人员担任。(2)严格执裁,公平公正,不徇私舞弊。(3)参加赛前培训,了解掌握比赛各项技术规则、要求。(4)服从裁判组技术工作安排,认真做好本职工作。(5)认真参与各项技术工作,对有争议的问题,应提出客观、公正、合理的意见建议。(6)坚守岗位,不迟到、

5、早退,严格遵守执裁时间安排,保证执裁工作正常进行。2.2 监督组及职责监督组由组委会确定的工作人员组成,监督比赛全过程。职责是:L审核技术文件2 .监督比赛全过程。3 .接受书面申诉,并作出裁决。3选手条件和要求选手可由各省市院校、汽修企业(含4S店)报名,出生日期需晚于1997年1月1日,具备汽车车身修理相关技能,要求思想品德优秀,遵守纪律,身心健康。4竞赛项目4.1 竞赛项目命题原则以第44届世界技能大赛车身修理项目全国选拔赛项目为基础,以检验参赛选手的镀金操作基本功为重点,竞赛项目涵盖世界技能大赛车身修理项目所涉及的3个模块,尽可能保留世界技能大赛的基本技术难度,竞赛项目在2天内完成。本

6、次选拔赛仅进行实际操作项目比赛。4.2 竞赛项目内容竞赛分为4个模块,总成绩为IOO分,其中模块A电子测量与模拟校正30分,模块B模拟结构件更换占30分、模块C打型基础占25分、模块D镀金展开图的制作占15分。选手按抽签编号滚动交叉进行比赛,单人作业总时间为160分钟。其中:模块A电子测量与模拟校正40分钟模块B模拟结构件更换50分钟模块C打型基础40分钟模块D展开图制作30分钟参赛选手必须是赛前向竞赛单位报名登记过的成员。4.2.1 模块A:电子测量与模拟校正时间:40分钟作业要求:1)安全正确地在车身校正平台上固定受损车辆;2)采用荣威350S白车身;3)操作步骤:a开启电脑,激活测量系统

7、;b建立维修工单,输入选手编号等信息,根据实际车型选择车型数据表;C确定基准测量点进行中心线定位,并对裁判现场给定的受损车辆底盘和高度方向上的若干个测量点进行测量;d对车身进行数据测量,测量完毕打印测量数据报告;e判断受损情况,对轻微变形的前纵梁用EV02进行辅助固定,然后选用合适的拉伸设备与工具进行模拟校正修复;分析损伤情况,填写校正工单;对车身前纵梁变形部位进行模拟拉伸校正修复(组装拉塔、EV02、锁链、安全绳等拉伸设备),组装完毕报告裁判检查评分,不进行拉伸。f裁判评分完成,选手进行拆卸,退出电子测量系统,工夹具归位。考核要点:测量系统的使用、测量数据的准确性、校正设备的使用及校正情况的

8、分析、安全防护、设备使用。4.2.2模块氏模拟结构件更换时间:50分钟作业要求:在50分钟内按照说明切割模拟门槛板件,并以电阻点焊方式接合门槛板件。1)将AB板件切割成2部分,A板长度和C板相同。2)将A、C板件利用电阻电焊焊接。两侧各占、90mm,最外侧焊点距板件边缘3o皿焊,、,间距为3)根据B板尺寸在A在切割位置。并将B板安装4)利用塞孔焊焊接将B板与C板件连接,两条接缝分别用连续焊和连续点焊进行焊接。操作步骤:1)选手按照工作人员指示进入比赛场地,裁判确认选手号码是否与比赛程序相符。2)裁判给选手提供AB、C板件和保护焊和电阻点焊焊接练习的焊片。3)选手1分钟准备,裁判计时,比赛开始。

9、4)选手穿戴个人防护用品。选手未穿戴好防护用品便开始操作,裁判要制止并要求选手穿戴好防护用品。5)选手对AB板进行切割,并对A、C板件进行划线,利用电阻点焊对接拼装。6)选手调整电阻点焊设备、试焊,然后把A板和C板件焊接起来。7)在A板件上进行划线、切割,去除A板部分板件,达到要求尺寸。注:去除的部分为B板作为更换板件。8)选手把B板安装在AC组合件上,定位、夹紧,使用气体保护焊进行塞焊和对接焊,按要求进行焊接。预拼装后申请第一次暂停进行部分项目评分,定位点焊后申请第二次暂停进行部分项目评分后选手再继续进行操作。9)选手把操作完毕的工件交给裁判,裁判在工件上标注选手的号码。10)比赛时间到,选

10、手未完成操作,裁判要停止选手比赛,收回工件,在工件上标注选手的号码。11)选手焊接结束后关闭焊接设备,清洁、清理场地,按照裁判指示退场,由工作人员引导选手返回休息区。12)比赛中由于设备故障问题导致比赛中断,裁判要停表,待设备调整好后补足剩余比赛时间。考核要点:安全防护、设备调整及操作、切割尺寸、定位准确性、焊接缺陷、焊点大小、焊点间距、焊点与边缘距离、焊接质量、5S等。技术要求:1)电阻点焊焊接技术要求:a.焊件的焊点上有熔穿孔、气孔、飞溅物、焊点外圈不连续、焊点颜色全部变蓝等缺陷作为扣分依据。b.焊点间距误差不超过Imm(焊点中心焊接在所划的十字线上)。2)气体保护焊焊接技术要求:a.焊件

11、的焊疤上有熔穿孔,气孔,不正确熔化,咬边,二次焊接,飞溅物等缺陷判作为扣分依据。b.对接焊的焊疤宽度:工件正面:连续焊4mmW焊疤宽度W7mm,连续点焊5师焊疤宽度r8mm工件背面:焊疤熔深1.5mmc.对接焊工件夹缝宽度:lmmd.对接焊高度:2mme.塞焊的焊疤直径:工件正面:9mmW焊疤直径WIlmm工件背面:焊疤直径W7mmf.焊疤高度:正面焊疤最大高度W2mm4.2.3模块3打型基础时间:40分钟根据赛场提供的板件进行规定的操作。作业要求:1)剪切一块长200mm,宽200mm的板料,由裁判制作变形;2)剪切完成后,将板件交于裁判,选手直接进行样规的制作,在翼子板上指定位置制作样规,

12、要求样规与板件完全贴合,间隙在0.5mm以内;3)样规制作完成后,对裁判制作好变形的板件进行打型修复;4)操作完毕,在平台上进行测量,间隙误差误差不超过Imn1;5)打型过程不能造成直角料的过度延展,出现凹凸不平、崩弹、断裂等情况,板面上不能有太多锤痕。考核要点:划线,剪切,金属延展,手锤的使用4.24模块口:展开图制作时间:30分钟根据赛场提供的板件三视图制作展开图0材料:做图纸,作图工具(选手自带)作业要求:利用展开图展开方法,依据三视图中的图形进行展开图制作,要求展开图线段清晰,作图痕迹保留,尺寸正确,书写作图步骤。考核要点:板件展开概念的理解,三视图的认知,规范作图4.3竞赛项目配分本

13、部分确定了各模块的配分结构,满分为IOO分。模块号模块名称竞赛时间配分模块A电子测量与模拟校正40分钟30分模块B模拟结构件更换50分钟30分模块C打型基础40分钟25分模块D展开图的制作30分钟15分总计160分钟100分4.4扣分规定比赛过程中使用禁止携带的工具设备的扣1-5分,发现裁判在比赛过程中与自己所在单位选手有违规行为视情节轻重扣170分,如有口头提示选手的每次扣1分,如有动手帮助选手的每次扣2分。5命题方式竞赛模块为公开命题,比赛前两周在河南省职业资格工作网。公布。6成绩评判6.1 评判流程模块C模块A模块8模块D操作作品的评判流程见下图。醐汇总后,经各项目裁判签字确认6.2 评

14、判方法一、检查材料:裁判组指定2名裁判须逐一检查选手所带材料,如有不符提醒选手,如选手执意要用则作扣分处理。二、控制比赛时间:由裁判长宣布比赛开始,裁判组根据裁判人数指定裁判分区域负责每隔1小时提醒选手,每个比赛项目进行到最后半小时提醒、隔15分钟提醒、最后五分钟按倒计时提醒。记录每位选手完成每个作品的时间。比赛时间到,选手应停止制作。三、裁判互相监督与自己所属单位选手的违规行为,发现比赛过程有交流的先做提醒,第二次提请裁判长作扣分处理。四、裁判对每个选手仔细观察制作过程,根据评分细则客观公正进行打分。五、每个裁判在每个模块完成后对每个作品根据评分标准进行评分,具体如下:(I)每个模块完成后,

15、由裁判员对除自己单位以外的选手作品进行评分。(2)裁判员应标记扣分原因。(3)凡某一个评分细项被判为满分或O分的,裁判员应详细陈述理由,并交由裁判长确认。(4)如某个领队对发现裁判有舞弊现象,可以要求裁判长召开技术会议,以投票方式进行表决如发现裁判有舞弊现象则裁判长有权停止该裁判的工作。(5)在评判过程中,裁判长有权抽查评判完成的作品,发现作品与评判标准结果数据有较大差异时,可要求重新评定。7基础设施7.1场地设备及工具、耗材项目名称型号-单位数量选手工作间正规隔板隔成根据竞赛项目要求的标准空间间18裁判工作间在比赛场地内,不小于20平方独立空间、电源间1间选手休息间不小于20平方独立空间、包括供选手休息的桌椅间1统计分数工
