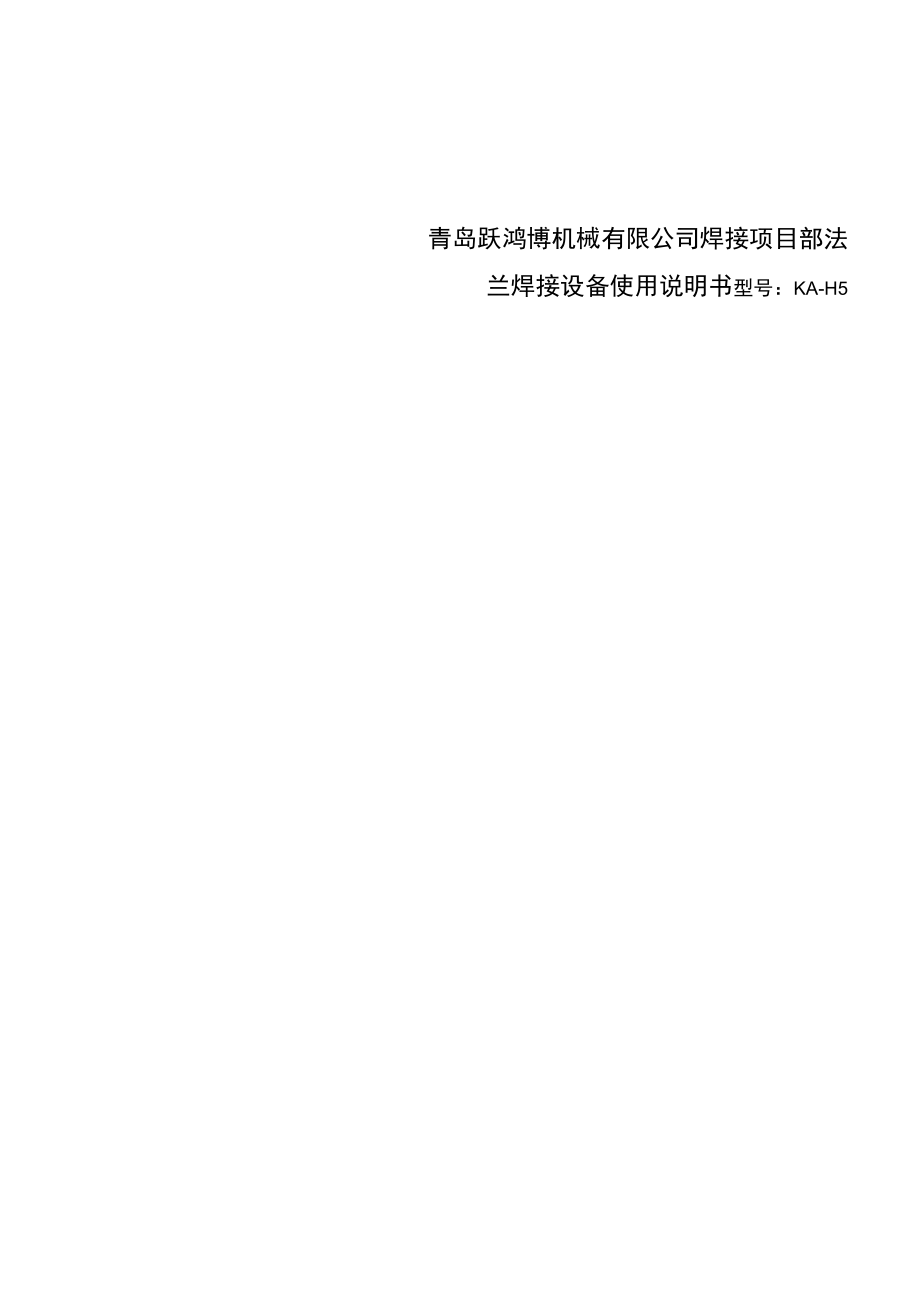

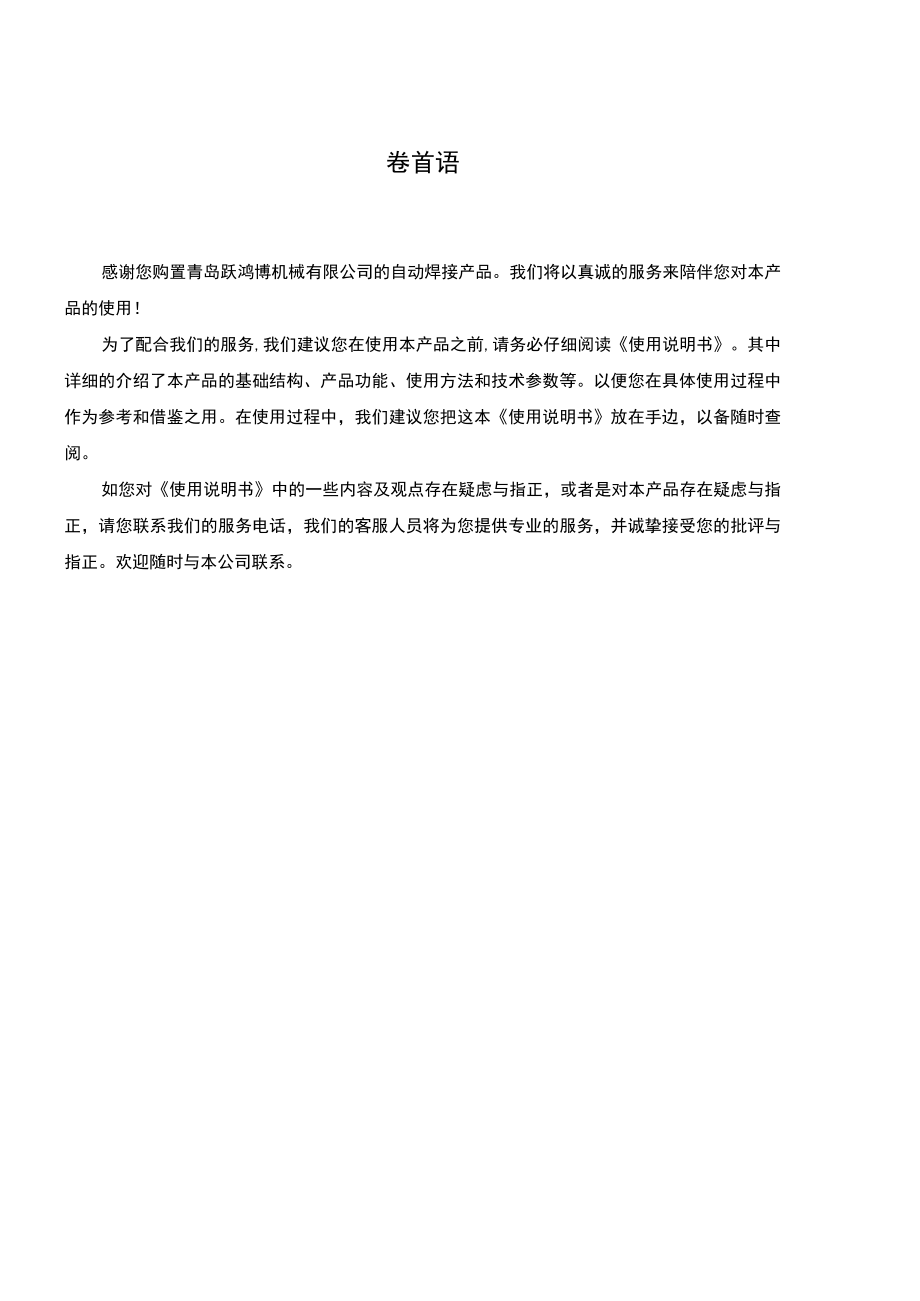

1、青岛跃鸿博机械有限公司焊接项目部法兰焊接设备使用说明书型号：KA-H5卷首语感谢您购置青岛跃鸿博机械有限公司的自动焊接产品。我们将以真诚的服务来陪伴您对本产品的使用！为了配合我们的服务,我们建议您在使用本产品之前,请务必仔细阅读使用说明书。其中详细的介绍了本产品的基础结构、产品功能、使用方法和技术参数等。以便您在具体使用过程中作为参考和借鉴之用。在使用过程中，我们建议您把这本使用说明书放在手边，以备随时查阅。如您对使用说明书中的一些内容及观点存在疑虑与指正，或者是对本产品存在疑虑与指正，请您联系我们的服务电话，我们的客服人员将为您提供专业的服务，并诚挚接受您的批评与指正。欢迎随时与本公司联系。

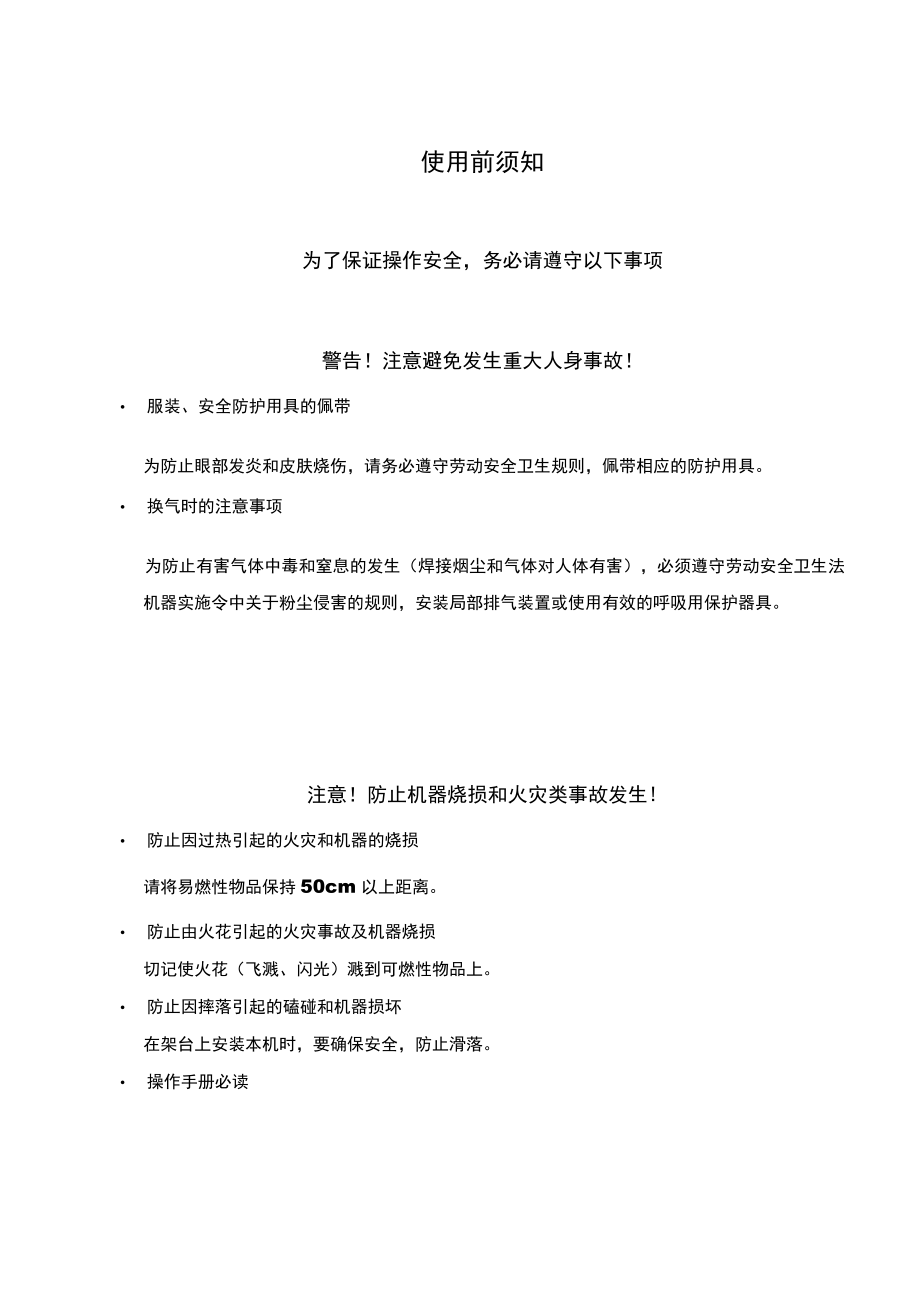

2、使用前须知为了保证操作安全，务必请遵守以下事项警告！注意避免发生重大人身事故！ 服装、安全防护用具的佩带为防止眼部发炎和皮肤烧伤，请务必遵守劳动安全卫生规则，佩带相应的防护用具。 换气时的注意事项为防止有害气体中毒和窒息的发生（焊接烟尘和气体对人体有害），必须遵守劳动安全卫生法机器实施令中关于粉尘侵害的规则，安装局部排气装置或使用有效的呼吸用保护器具。注意！防止机器烧损和火灾类事故发生! 防止因过热引起的火灾和机器的烧损请将易燃性物品保持50cm以上距离。 防止由火花引起的火灾事故及机器烧损切记使火花（飞溅、闪光）溅到可燃性物品上。 防止因摔落引起的磕碰和机器损坏在架台上安装本机时，要确保安全
3、，防止滑落。 操作手册必读使用本机前请仔细阅读操作手册。1. 概要32. 特点33. 适用环境44. 外形图45. 构成说明56. 控制面板说明57. 主要技术参数68. 安装79. 运行810. 焊接工艺参数811. 检查及维护912. 故障及对策101、简价KA-H5主要应用于法兰环缝焊接，带有无限回转装置，其突出特点是体种小，定位方便，使用简单。2.构成说明：D驱动部分：齿轮带动主轴传动2） X-Y滑块：是调节焊枪位置的装置，焊接当中可以进行上下左右的微调3）焊枪夹：是固定焊枪的装置，维修及调整时方便于焊枪的拆卸4）定位工装：沿着母材面定位，引导准确焊接部位的装置5）控制箱：可以调节小车
4、的所有动作6）伸出架：焊接伸出调整架7）电机/减速机8）主控控制面板功能：开始；按开始键开始焊接停止：停止工作左右换向调速：调节行走或转动速度焊枪收起弧控制 焊枪控制线。 LED显示灯：可显示行走速度，起/收弧时间。 行走速度：顺时针旋转速度增大。 行走开始：打开开关，小车开始行走； 行走停止：小车行进当中若按停止开关，小车会停止所有动作; 行走方向选择开关：可以选择向左或向右行走；主要技术参数：种类内容备注小车电源IIOVS280V或DC24V适配器大小500*500*500LXWXH重量13kg移动主轴转动行走速度0999cmmin以刻度标记焊枪调整范围上下50mm前后20mm作业角调节范
5、围+45进行角调节范围10控制操作功能LED数码显示行走开始行走停止选择行走方向左和右调节行走速度以刻度标记选择焊接/非焊接安装：(1)工具准备一必要进行焊接的工具是焊接电源和送丝机装置；一必要的行走及控制用焊接电源；一必要焊接用COz气罐；一必要C02自动焊接用直焊枪；一必要的其它作业的基本工具；(2)系统连接方式(如下图所示)一送丝盘上安装焊丝并拉到焊枪端部一焊枪端口连接在送丝机上一从焊枪出来的焊枪开关连接在小车的控制盒的2P端口一电源线适配器一端直接连接供电110V280V插头即可一电源连接线另一端连接小车的3P插件上即可DC24V4- O-3运行(1)选择焊丝直径开关。(2)选择焊丝种
6、类，实芯焊丝或药芯焊丝。(3)打开电源配电盘开关一一ON(4)打开焊接电源开关一一ON(焊机的自保回路开关关闭一一OFF)(5)打开CO2贮气瓶阀门，将压力调至23kgcm2,在气体开关“检查”档调整流量。(6)用手动送丝将焊丝送到焊枪前端，并安装与焊丝直径相对应的导电嘴。(7)确认焊丝的伸出长度。(8)小车放到焊接开始点，调整左右导向杆的伸出长度，对平角焊来说，前侧的导向杆伸出长度比后侧的导向杆伸出长度略短(焊接方向上)。(9)将焊枪夹在焊枪夹具上，用专用扳手调整焊枪的操作角度及行进角度。(10)调节X-Y滑块，调整焊枪位置及喷嘴与工件的距离。(11)初步调整工艺参数(电流，电压)(12)确
7、认CO2气体流量及熔池的保护效果。(13)开始焊接，观察电弧，调整焊接速度及其他焊接工艺参数直到合适。(操作面板的焊接选择开关打到ON位置，并按开始开关进行焊接)(14)焊接结束后按停止开关，或者在工件末端设置障碍物以触动小车感应停止开关，使小车自动停止工作。焊接小车的维护和检查：为了此设备的长时间安全使用要经常定期的检查并维护小车(D是不是有灰尘堆积？-控制箱，焊枪调整部位开关要经常擦拭并保持清洁，不能有焊接灰尘。(2)赃物是否堆积？一端头，焊枪头，导轮，磁轮及滑块部位的沉积物要除掉，以免影响小车的安全运行。(3)焊枪固定架及导向轮的螺丝是否有松动？-螺丝松动会使小车行走不良和焊道不均匀，螺
8、丝部位要经常确认其拧紧状态。（4） X-Y滑块的调节是否费力？- 滑块要经常上润滑油。（5）确认接头，连接线，软管，焊枪是否断线或破损？- 要定期检查接头是否松弛，连接线，软管，焊枪是否断线或破损。（6）是否有异常声音或异常发热？- 定期检查导轮,电机,焊枪等构件有无异常。（7）保险丝是否被熔断？- 焊接时如果接线后LED灯不亮请先检查保险丝。12.焊接小车故障及对策：-CO2小车的故障及相应对策项目如下：D控制箱的电源灯没有亮发生原因修理措施控制线接头接触不良更换控制线控制箱保险丝断了更换保险丝电源不通电源确认2）焊接开始开关不起作用发生原因修理措施焊丝接触不良除掉焊渣驱动电机烧坏更换或修理驱动电机焊接/非焊接选择开关损坏检查线路或更换开关3）焊枪焊接点与目标位置不一致发生原因修理措施焊枪固定架没有拧紧拧紧固定架4）滑块调整不灵活发生原因修理措施滑块部位有沉积物除掉沉积物或加润滑油5）自动焊接中小车有停止现象发生原因修理措施小车行走轨道有障碍物拿掉障碍物导轮上有沉积物清理沉积物6）没有按照焊接线行走发生原因修理措施导轮位置没有固定好重新调整轮的位置并固定经销商：V作为我们的经销商，将同样为您及您的产品提供优质的服务!请与以上经销商洽谈、联系！再次感谢您惠购我们的产品！
