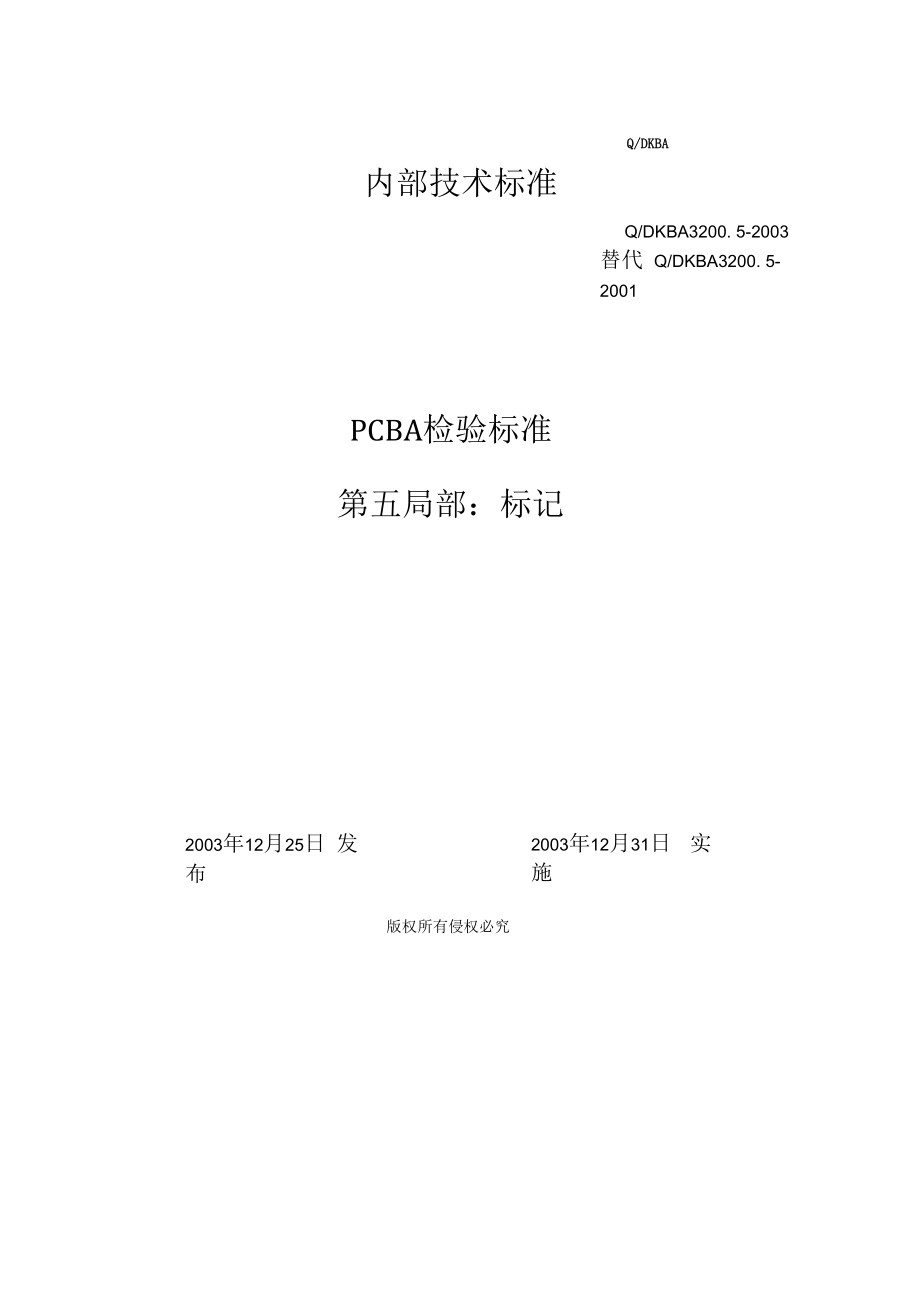

1、Q/DKBA内部技术标准Q/DKBA3200. 5-2003 替代 Q/DKBA3200. 5- 2001PCBA检验标准第五局部：标记2003年12月25日 发布2003年12月31日 实施版权所有侵权必究All rights reserved1233.3.：3.：3.：3.：3.：3.：44.4.：4.567891011122. 12.22.32.42.511. 111.21213范围标准性引用文件产品级别和合格性状态.产品级别合格性状态最正确合格不合格工艺警告. 不作规定 使用方法图例和说明检查方法放大辅助装置及照明 术语和定义标记的根本要求刻蚀的标记丝网印制的标记印章标记激光打印标记条
2、形码标签可读性粘结牢固性和破损附录.参考文献目次.2 .4 4 4 .4 .4 .4 .4 4 .5 .5 .5 .5 .5 .5 6 7 .7 .8 .11 .13 .15 .15 .15 .16 .16前言本标准的其它系列标准:Q/DKBA3200. 1Q/DKBA3200. 2QDKB3200. 3QDKB3200. 4Q/DKBA3200. 6Q/DKBA3200. 7Q/DKBA3200. 8PCBA检验标 准PCBA检验 标准PCBA检 验标准PCBA 检验标准 PCBA检验标 准PCBA检验 标准第一局部 第二局部 第三局部 第四局部 第六局部 第七局部 第八局部 第九局部SMT
3、焊点;THT焊点; 压接件； 清洁度；敷形涂层和阻焊膜;板材；跨接线；与对应的国际标准或其它文件的一致性程度：本标准参考IPC-A61OC的第8章内容,结合我司实际制定修订.本标准替代或作废的其它全部或局部文件：本标准完全替代Q/DKBA3200. 5-200PPCBA标记外观检验标准?,该标准作废.与其它 标准/标准或文件的关系：本标准上游标准/标准：Q/DKBA3178. 1刚性PCB检验标准本标准下游标准/标准：QDKBA3144 PCBA质量级别和缺陷类别与标准的前一版本相 比的升级更改内容：修改了标准名称；PCBA检验标准通用描述放入本标准；多处增加了 “级别1状态 判据以适应终端消
4、费产品.其它修改（缺陷名称标准化,对一些不合格和工艺警告状态 的 内容加了小标题,对一些文字说明进行优化）.PCBA检验标准第五局部：标记1 范围本标准规定YPCBA的标记的合格性标准.本标准适用于公司整个PCBA生产流程中的板上的标记的外观质帚检验.2 标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款.但凡注日期的引用文件,其随后所 有的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的 各方研究是否可使用这些文件的最新版本.但凡不注日期的引用文件,其最新版本适用于本标准.序号编号名称1IPC-A-610CAcceptability for E
5、lectronic Assemblies3 产品级别和合格性状态3.1 产品级别我司从工艺角度分别定义YPCBA的不同级别,本标准涉及“级别1”和级别2”.本标准的所有内容中，凡未在其合格状态项后示出具体适用何级别的，均默认为同时适用于 级别1和级别2.注：1如果PCBA在设计阶段被定为级别1,工艺工程师应在工艺规程中明确按级别1检验.2凡工艺规程或操作/检验指导书中未明确按级别1检验,那么默认为按级别2验检验.3.2 合格性状态本标准执行中，分为五种合格性判断状态：“最正确”、合格、“工艺警告”和不合 格、不作规定”.3.2.1 最正确作为质量检验的一种理想化状态；并非总能到达,也不要求必须
6、到达,它是电子装联技术追求 的目标.3.2.2 合格它不是最正确的,但是在其使用条件下能保证PCBA正常工作和产品的长期可靠性.3.2.3 不合格不能保证PCBA在正常使用环境下的性能和功能要求；应依据设计要求、使用要求和用户要求 对其进行处置1返工、修理或者报废）.3.2.4 工艺警告仅用于现场工艺改良，不计入质量指标中.它反映物料、设备、操作、工艺设计、工艺管制等 原因导致的客观异常：但不会带来质量的隐患和长期可靠性问题,一般无需对其进行返工及修理等 处理. 这类状况是材料、设计、操作者/设备原因造成的，既不完全满足本标准中所列的合格性要求， 但又不属于“不合格”. “工艺警告”应作为工艺
7、限制系统的一局部内容加以监控,假设“工艺警告”的数目说明工艺发生了异常波动或趋势,应及时分析原因，采取纠正举措,将工艺重新置于限制之下. 个别的“工艺警告”不影响生产,产品应作为“照旧使用.3.2.5 不作规定“不作规定”的含义是：不规定“不合格、“工艺警告”，只要不影响产品的最终形状、配 合及功能,都作合格处理.4 使用方法4.1 图例和说明本标准的许多实例（图例）中显示的情况都有些夸张,这是为了方便说明判断的原因而成心 这样做的.使用本标准需要特别注意每一章、节的主题，以防止错误理解.无论用什么其它可行的方法，必须能生产出符合本标准描述的合格要求的完整的装联结果 （如焊点）.在标准的文字内
8、容与图例相比出现分歧时，以文字为准.4.2 检查方法以目检为主.自动检验技术（AIT）能有效地替代人工外观检验,并可作为自动测试设备的补 充.本标准描述的许多特征可以通过AIT系统检验出来.4.3 放大辅助装置及照明由于是外观检验,在进行PCBA检查时,对有的内容可以借助光学放大辅助装置.放大辅助装置的精度为选用放大倍数的15%范围.放大辅助装置以及检验照明应当与被处置产品的尺寸大小相适应.用来检验焊点的放大率，以被检验器件所使用的焊盘的最小宽度为依据.当进行放大检验时,可应用以下放大倍数：焊盘宽度检验用仲裁用 1. Omm1.75X4X0. 57. Omm4XIOX0. 250. 5mmIO
9、X20X0. 25mm20X40X仲裁情况只应该用于鉴定检验中不合格的产品.对使用了各式各样焊盘宽度的PCBA,可以使 用较大放大倍数检验整个PCBA.5 术语和定义本标准中出现的术语遵从Q/DKBA3001-2002?电子装联术语？中的描述.6标记的根本要求标记必须是可读的、耐用的,并且是与制造工艺及产品最终使用场合兼容的.本标准提到的标记的例子如下所示：一公司标识一印制板的零件号及版本号一组装零件号、分组号和版本号一元器件代号和极性指示符一确定检验和测试跟踪的指示符一国家和其他相关机构发放的证书号一唯一的独特系列号一口期代码关于标记的位置和类型的印制板制造图纸及组装图纸是受控文件.图纸中规
10、定的标记标准将 优先于本标准的这些指导准那么.不推荐在金属面层添加辅助标记.用来帮助装配和检验的标记,在元件安装完成后可以看不见.装配标记（部件号、序列号）应能经受所有测试、清洗及相应工艺,标记应该像本标准下面 儿章要求的那样清楚可辨（阅读和可理解）.PCBA上的元器件的标记、参考标识、极性指示,应该清楚可辨,并且元器件应以可见到标记 的方式安装.除非装配图或其它工艺文件要求,生产过程中的操作者不能随便更改、磨损或去除标记.生产过程中附加的标记（如标签等）不能遮蔽原始供给商的标记.永久性标签应该根据“11.2标签一一粘结牢固性和破损中的要求粘结.只要不是用机器安装元器件和其它零件,那么参考标识
11、应可见.标记的合格与否,应以肉眼能看清楚为依据.如果需要用放大镜,倍数应限制在4倍以内.标记应当不导电.1 SERIAISCHEM 2262082 (OOooqoooqOOQOOOOo Q x-OO O O Q O O O Q最正确每一个数字和字母都是完整的，也就是构成标 记的任何一行无短缺或断线现象.极性和计时标记清楚.线条成形轮廓清楚,宽度均匀.在刻蚀标记和有源导体之间，能保持有源导体 间的最小间距.合格构成标记的任何行的边缘稍微不规那么.字符 内部的空白局部可以有其它污染,但这 些标记仍 清楚,不会和其它的字母或数字混淆.标记的成形线宽可以减小至50%为止,但仍保持图清楚可辩.数字或字母
12、的线条可以断线，只要断线后不至 于使字符不能识别.合格一级别1 工艺警告一级别2片小门UMM标记形状不规整：大概意思可看懂,但标记形状 不规整.不合格标记模糊、位置问题,如：图3标记中字符丧失或不清楚. 标记会影响最小电气间距极限. 字符之内或字符/导体之间焊料桥接,阻碍 了字符的识别. 字符缺线或断线,使字符不清楚,或很可能 与其它字符混淆.图最正确每一个数字或字母是完整的，即无缺线或断线 的现象.-极性和计时符号清楚.字符的线条轮廓清晰,且 宽度均匀.-形成符号的油墨均匀,无轻淡的斑点或过多的堆积现象.无过粗或过细现象. 字符内部的空白局部没有沾满油墨（对数 字 0,6, 8, 9 和 A
13、,B,D,0, P,Q,R 而言）. 图形没有印重现象. 油墨局限在字符上,即没有模糊不清的字 符,并且在字符外围堆起的油墨极少. 油墨的标记可以接触或横跨导体,但不能 覆盖到焊盘上.合格字符线条外有油墨,但字符仍是清楚的.标记油墨未与焊接要求发生干预.合格一级别1标记形状不规整,如： 数字或字母的线条可以断开（或字符局部的 油墨很淡），但断线后尚不至于使字符不能 识别. 字符内部的空白局部可能沾有油墨，但字符 仍可辨,即不会和其它字母或数字混淆.不合格标记上焊盘：标记油墨出现在焊盘上,与Q/DKBA3200. 1?PCBA检验标准第一局部：SMT焊点?或 QDKBA3200. 2?PCBA检
14、验标准第二局部：THT焊点?关于焊接内容所示的要求发生干涉.合格一级别1工艺警告一级别2标记稍微模糊： 标记模糊或弄脏,但仍可识别. 图形印刷重叠但是仍可识别.不合格图标记模糊，如： 标记、元件的位置符号或轮廓线缺失或不 清楚. 标记内缺印或模糊不清. 字符的空白局部填满油墨，以致看不清楚， 或与其它数字或字母连在一起而不能分辨 这些数字或字母. 字符缺线或断线或弄脏到字符也看不清 楚,或很容易与其它字符相混濯.9印章标记最正确每一个数字或字母是完整的,无缺线或断线的现 象.极性和计时符号清楚. 构成字符的任何线条都轮廓清楚,宽度均匀. 形成符号的油墨均匀,例如无轻淡的斑点或过多 地堆积现象. 字符内部的空白局部未沾满油墨（对于数字 0,6,8,9和人小,01,、”而言
