1、DLICS 53.020.01J 80备案号： X - 中华人民共和国电力行业标准DLT 1437-XXXX手拉葫芦无载动作试验装置技术要求Technical specification of testing machines for no-load operation of manuallyoperated chain hoists修订版（征求意见稿）20XX-XX-XX 实施20XX-XX-XX 发布国家能源局发布目 次前言III1 范围12规范性引用文件13试验装置结构14技术要求15检验方法36 检验规则47标志与包装5附录A （资料性附录）试验装置结构示例图6,1X,J刖百本文件按照

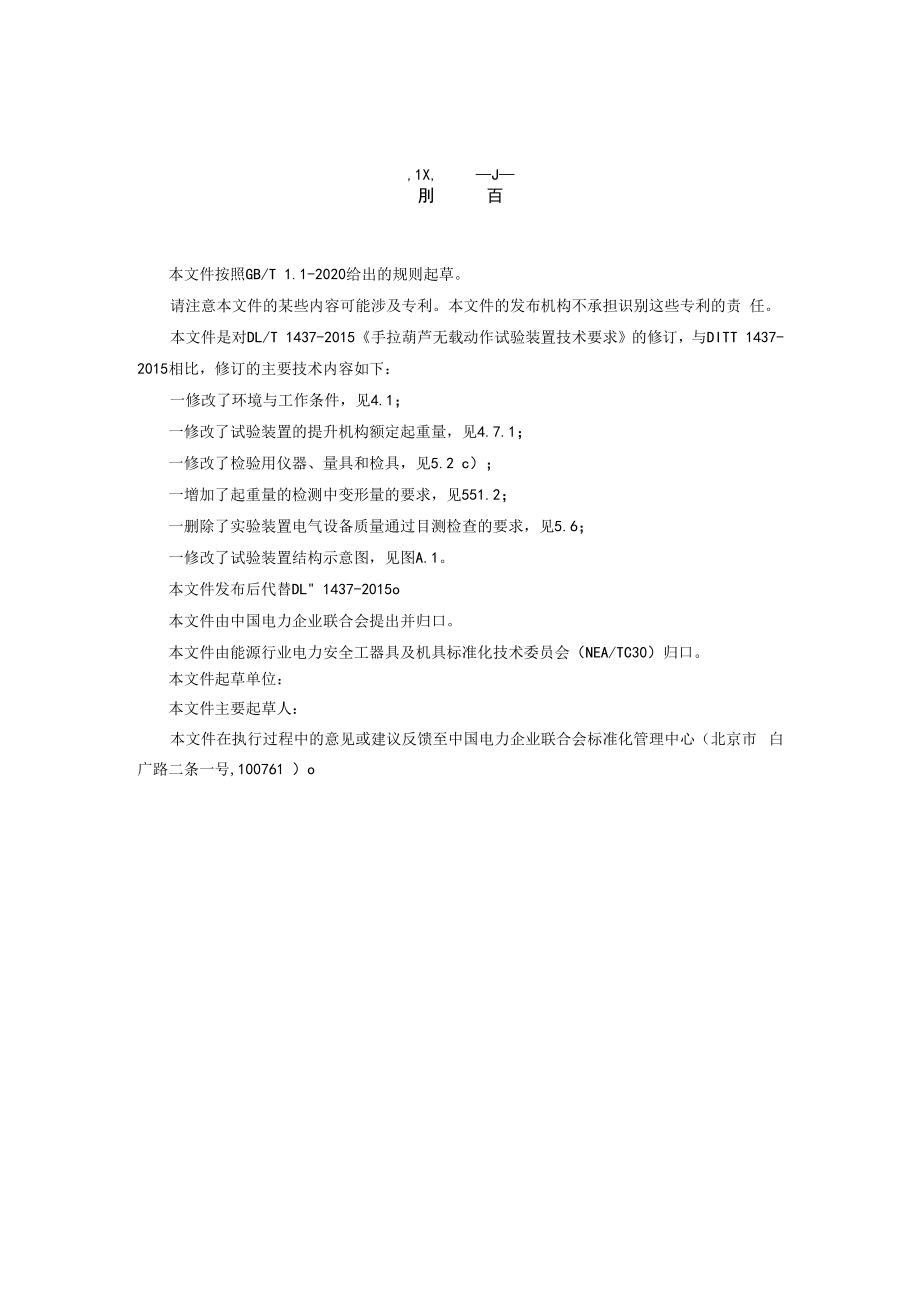

2、GB/T 1.1-2020给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责 任。本文件是对DL/T 1437-2015手拉葫芦无载动作试验装置技术要求的修订，与DITT 1437-2015相比，修订的主要技术内容如下：一修改了环境与工作条件，见4.1；一修改了试验装置的提升机构额定起重量，见4.7.1；一修改了检验用仪器、量具和检具，见5.2 c）；一增加了起重量的检测中变形量的要求，见551.2；一删除了实验装置电气设备质量通过目测检查的要求，见5.6；一修改了试验装置结构示意图，见图A.1。本文件发布后代替DL 1437-2015o本文件由中国电力
3、企业联合会提出并归口。本文件由能源行业电力安全工器具及机具标准化技术委员会（NEA/TC30）归口。本文件起草单位：本文件主要起草人：本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市 白广路二条一号,100761 ）o手拉葫芦无载动作试验装置技术要求1范围本文件规定了手拉葫芦无载动作试验装置的技术要求、检验方法、检验规则、标志与包 装等。本文件适用于在额定起重量不大于IOt手拉葫芦上进行无载动作试验用的手拉葫芦无载 动作试验装置（以下简称试验装置）。2规范性引用文件下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用 于本文件。凡是不注日期的
4、引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2611 试验机 通用技术要求JB/T6147 试验机包装、包装标志、储运技术要求JB/T7334 手拉葫芦3试验装置结构试验装置主要由以下几部分构成，参见图A.1：a）机架；b）链传动装置；c）链夹持装置；d）链导向机构；e）控制箱；f）提升机构；g）底座。4技术要求4.1环境与工作条件试验装置应能在下列条件下正常工作：a）室温-5C50C的范围内；b）相对湿度不大于80%；c）周围无腐蚀性介质；d）电源电压的波动范围在额定电压的10%以内；e）有稳固的基础并正确安装，水平度在1/1000以内。4.2 一般功能4.2.1 试验装置
5、应便于安装和固定，在工作中应运行稳定，不应与地面产生相对移动。4.2.2 试验装置应具有足够的试验空间，应方便不同工作级别、各种规格手拉葫芦的安装 和试验。4.2.3 2.3试验装置应便于操作，并易于检查和维修。4.3 机架4. 3.1机架应坚固并具有足够的刚度，对最大额定起重量的手拉葫芦进行试验时，不应产 生明显的变形和晃动。4.3.2机架底座与立柱的连接应牢固可靠。底座的四角宜安装便于移动的重型脚轮。4. 3.3机架应方便链传动装置、链夹持装置、链导向机构和控制箱的配置与安装。4.4 链传动装置4. 4.1链传动装置的链轮应与手拉链条啮合良好,传动过程中链轮与手拉链条应运转灵活、 平稳，不
6、应有卡阻、时松时紧或手拉链条从链轮的环槽中脱落等现象。5. 4.2试验装置工作时手拉链条运行的最大线速度为60mmin.在整个速度范围内，扭矩 应能调整。6. 4.3在试验过程中，当手拉链条或起重链条出现打结或卡盘时，试验装置应能自主识别 且自动停机并报警。4.5 链夹持装置4. 5.1链夹持装置应能夹持各种规格的手拉链条，在试验过程中应确保夹持可靠。当手拉 链条出现卡阻时，允许出现打滑现象。4. 5.2链夹持装置的夹持方式应使手拉链条按预定的上或下方向运行，并可变换上下运动 方向。4. 5.3链夹持装置的夹持部件在运行过程中不应损伤手拉链条的表面，并应有不伤害操作 人员的保护措施。4.6链导
7、向机构4. 6.1链导向机构应能引导手拉链条按规定的方向运行，试验过程中不应阻挡手拉链条运 动，手拉链条不应出现堆积或滑落现象。4. 6.2链导向机构的各内杆和套管应配合良好，转动灵活自如。4. 6.3链导向机构的套管与手拉链条应以滚动摩擦的方式接触并驱动手拉链条传动，手拉 链条运行过程中，链导向机构不应对手拉链条产生损伤。4.7 起重量和起升高度4. 7.1试验装置的提升机构额定起重量不应小于200 kg。5. 7. 2试验装置的有效起升高度不应小于2m。4.8 电气设备试验装置的电气设备应符合GBZT 2611的有关规定。4.9 安全保护装置4.9.1 试验装置应配备急停装置，其位置应明显
8、并便于操控。4.9.2 试验装置的运动部件应有防护措施，在试验过程中不伤害操作人员。4.10 其他要求试验装置的基本要求、装配质量、机械安全防护和外观质量等，应符合GB/T26U的规 定。5检验方法5.1 检验条件试验装置应在4.1规定的条件下进行检验。5. 2检验用器具检验用仪器、量具和检具包括：a）分辨力为Imm的5m钢卷尺；b）分辨力为0.0IS秒表，量程不小于5min；c）质量为200 kg的组合式专用祛码；d） 2.0级的500V绝缘电阻测试仪，量程不小于200MC；e） 5.0级耐电压测试仪，量程不小于IOkV；f） 额定起重量为5t和10 t的符合JB/T 7334规定的手拉葫芦
9、各一只。5.3 一般功能和机架的检查5.3.1 将5. 2f）规定的额定起重量为IOl的手拉葫芦按下述方法安装在试验装置上：a）操作提升机构使其吊钩向下运动至合适位置，将手拉葫芦的挂钩悬挂在提升机构的 吊钩上，然后操作提升机构将手拉葫芦起吊至机架顶部的横梁处；b）将手拉葫芦一侧的手拉链条穿过链导向机构、链轮与链夹持装置从动轮之间；c）调节链夹持装置的压紧力；d）启动试验装置，选择合适的运行速度，使手拉链条一侧的链条在链轮传动力的作用 下向下运动，另一侧链条向上运动，并使试验装置处于正常工作状态。5. 3. 2对被试的手拉葫芦按JB/T 7334规定的方法对其进行无载动作试验，在试验过程中 目测
10、检查4. 2、4.3、4.4.1、4.5.1、4. 5. 3和4. 6。检查结果应满足上述相应各条的要求。5.4 试验装置性能的检测5. 4. 1将5. 2f）规定的额定起重量为51手拉葫芦按5. 3. 1的要求安装在试验装置上,按JBzT 7334规定的方法对其进行无载动作试验。在试验过程中对试验装置功能进行检测：a）用5. 2a）规定的钢卷尺在手拉链条上标记3m长的标识段，启动试验装置使手拉葫 芦手拉链条的运行速度从静止加速至最大速度，在试验装置最大速度的运行状态 下，使用5.2b）规定的秒表记录标识段从首端到末端运行的时间，重复记录3次，3 次速度的平均值认定为试验装置运行的最大线速度。
11、b）在试验过程中目测检查手拉链条与链轮的配合和运行情况，其结果应满足4. 4. 2和 4. 5. 2的要求。6. 4.2在试验装置工作状态下，分别将起重链条和手拉链条打结进行试验，试验装置应满 足4. 4. 3的要求。5.5 起重量和起升高度的检测5. 5. 1起重量的检测5. 5.1.1操作提升机构使其吊钩向下运动至下极限工作位置，将5. 2 C）规定的组合式专用 跌码吊挂在提升机构的吊钩上，然后操作提升机构，将跌码组起吊至提升机构吊钩的上极限 工作位置。5. 5.1.2静置30 min后，检查试验装置机架和相应起吊部件，变形量应W5mm,不应出现开裂或破损等情况,5. 5.2起升高度的检测
12、5. 5. 2.1操作提升机构使其吊钩置于上极限工作位置，然后操作提升机构使其吊钩向下运 动至下极限工作位置。5. 5. 2. 2用5.2 a）规定的钢卷尺测量吊钩上、下极限工作位置之间的距离，测量结果应满 足4. 7. 2的要求。5.6 电气设备的检测电气设备的绝缘电阻使用5. 2 d）规定的绝缘电阻测试仪检测；耐电压性能使用5. 2 e） 规定的耐电压测试仪进行检测，检测结果应满足4.8的要求。5.7 安全保护装置的检测5. 7.1目测检查试验装置急停装置实际位置的配置情况；其功能应在试验装置工作过程中 按下急停装置的按钮进行检测，其结果应满足4.9.1的要求。6. 7.2试验装置运动部件
13、的安全防护能力应在试验装置工作过程中通过目测进行检查，其 结果应满足4.9.2要求。5.8 其他要求的检查试验装置的基本要求、装配质量、机械安全和外观质量等应按GB/T 2611的要求进行实 际检测或观测检查，并应满足4.10的要求。6检验规则6.1 出厂检验6.1.1 出厂检验项目为除4.7以外的全部项目。6.1.2 出厂检验主要项目的实测数据应记入出厂合格证中，产品取得合格证方能出厂。6.2 型式检验6. 2.1型式检验项目应为第4章的全部项目。6. 2. 2有下列情况之一时应进行型式检验：a）新产品试制或老产品转厂生产的定型鉴定时；b）产品正式生产后，其结构设计、材料、工艺及关键的配套元
14、器件有较大改变，可能 影响产品性能时；O 产品长期停产后恢复生产时；d）国家质量监督检验机构提出型式试验的要求时。6.3判定规则6 . 3.1对于出厂检验，每台试验装置出厂检验项目的合格率应达到100%方为合格。7 .3.2对于型式检验，当批量不大于50台时，抽样两台，若检验后有一台不合格，则判定 该批产品为不合格批；当批量大于50台时，抽样五台，若检验后出现两台或两台以上不合 格品，则判定该批产品为不合格批。7. 1标志7.1.1 试验装置应有铭牌，其内容包括：a）型号；b）名称；O试验装置额定起重量和最大起升高度；d）制造日期、编号；e）制造者名称或标志。7.1.2 对于执行本文件的产品，
