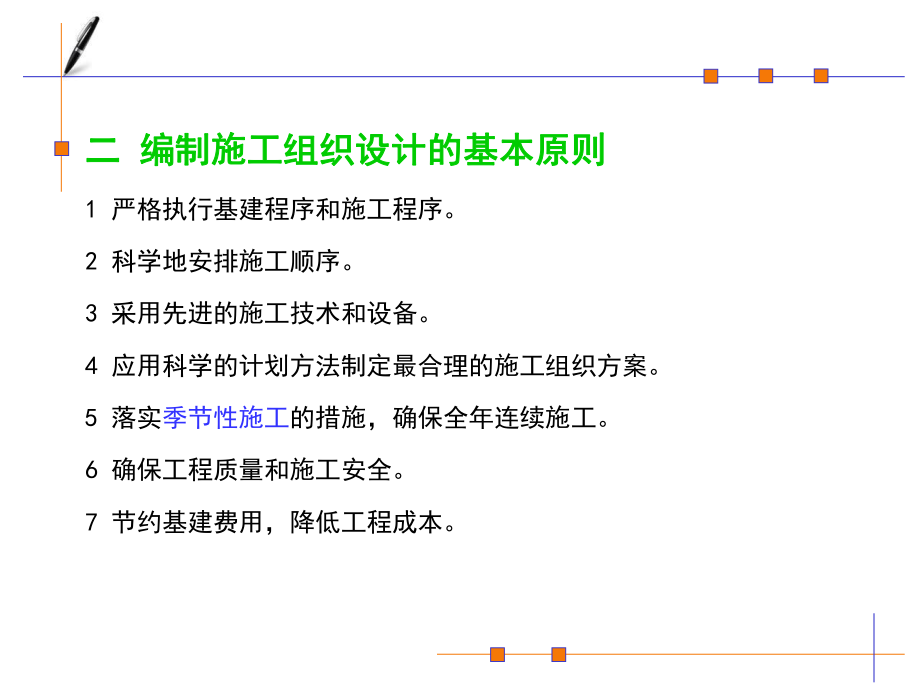

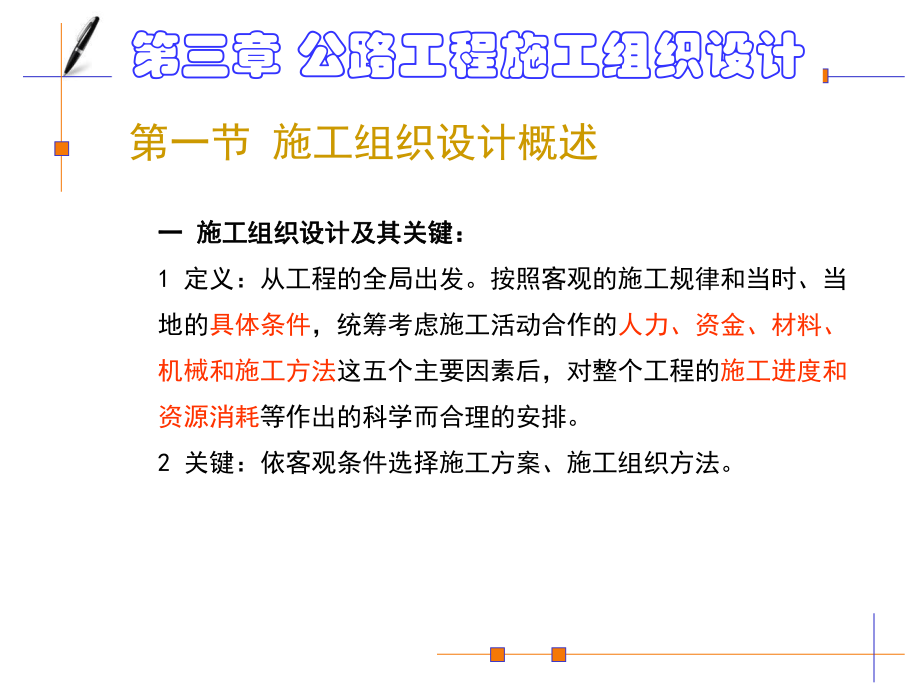

1、第三章 公路工程施工组织设计第一节 施工组织设计概述 一一 施工组织设计及其关键：施工组织设计及其关键：1 定义：从工程的全局出发。按照客观的施工规律和当时、当地的具体条件，统筹考虑施工活动合作的人力、资金、材料、机械和施工方法这五个主要因素后，对整个工程的施工进度和资源消耗等作出的科学而合理的安排。2 关键：依客观条件选择施工方案、施工组织方法。二二 编制施工组织设计的基本原则编制施工组织设计的基本原则1 严格执行基建程序和施工程序。2 科学地安排施工顺序。3 采用先进的施工技术和设备。4 应用科学的计划方法制定最合理的施工组织方案。5 落实季节性施工的措施，确保全年连续施工。6 确保工程质

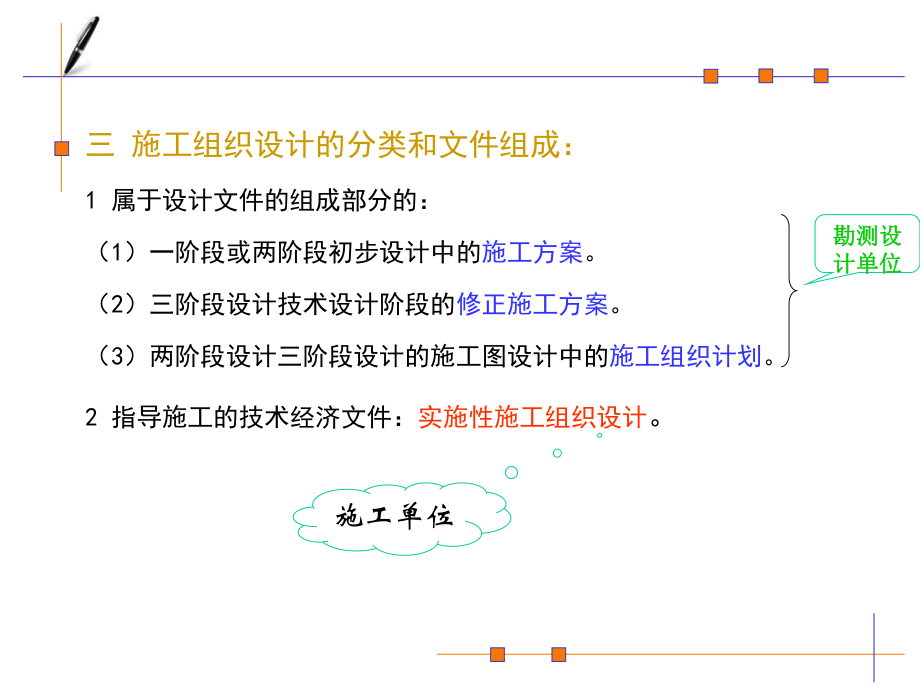

2、量和施工安全。7 节约基建费用，降低工程成本。三 施工组织设计的分类和文件组成：1 属于设计文件的组成部分的：（1）一阶段或两阶段初步设计中的施工方案。（2）三阶段设计技术设计阶段的修正施工方案。（3）两阶段设计三阶段设计的施工图设计中的施工组织计划。2 指导施工的技术经济文件：实施性施工组织设计。勘测设勘测设计单位计单位施工单位四四 设计文件的作用及组成：设计文件的作用及组成：（一）施工方案：1 施工方案是在初步设计阶段编制的为编制设计概算服务的文件。2 选择施工方案的要求：切实可行，满足业主的要求，保证施工质量和安全，经济合理，工料消耗和工程费用最低。3 施工方案的内容：施工方法的确定，施

3、工机具的选择，施工顺序的安排，流水施工的组织。（二）修正施工方案：1 作用为编制修正概算服务。2 内容：介于施工方案和施工组织计划之间。 （三）施工组织计划1 作用：为编制施工图预算服务。2组成：（1）说明。（2）工程进度图（包括劳动力安排计划）（3）主要材料计划表。（4）主要设备机具计划表。（5）临时工程计划表。（6）重点工程施工场地布置图。（7）重点工程施工进度图。（四）实施性施工组织设计：1 定义：在施工阶段由施工单位编制的施工组织设计。2 作用：指导施工，并为编制施工预算服务。3 内容：同施工组织计划，但更为详细。 第一章第一章 编制依据编制依据1、行业标准uJTJ 033-95 公路

4、路基施工技术规范uJTJ 034-2000 公路路面基层施工技术规范uJTG F30-2003公路水泥混凝土路面施工技术规范uJTJ041-2000公路桥涵施工技术规范；uJTJ 017-96 公路软土地基路堤设计与施工技术规范u公路施工手册桥涵（交通部第一公路工程总公司主编，2000年3月第1版）uJTG F80/1-2004公路工程质量检验评定标准uGB50026-93工程测量规范；uGBJ17-88钢结构设计规范uJGJ18 -2003钢筋焊接与试验规程；uJTG E42-2005公路工程集料试验规程uJTJ053-94公路水泥混凝土实验规程；uJTJ076-95公路工程施工安全技术规程

5、；uGB/T19901-2000质量管理体系；uGB/T24001-1996环境管理体系规范使用指南；uGB/T28001-2001职业建康安全管理体系-规范等。2、本施工单位贯彻执行的质量保证手册和程序文件。 目 录第一章第一章 编制依据编制依据第二章 工程概况第三章 施工组织机构第四章各阶段的施工组织所对应的人员、设备投入情况以及各实施措施涉及的资金投入计划第五章 主要工程项目的施工方案及方法第六章 重点（关键）和难点工程的施工方案、方法及其应急措施第七章 各分项工程的施工顺序第八章 确保工程质量和工期的措施第九章 冬季和雨季施工安排第十章 文明、安全施工保证体系第十一章 农民工工资、材料

6、等款项的支付保障措施第十二章 施工生活场地建设、环保、水保、施工后期场地恢复措施第十三章 其它应说明的事项重庆高速公路工程施工组织设计重庆高速公路工程施工组织设计五 编制施工组织设计的程序： 1 分析资料，选择施工方案和施工方法。2 编制工程进度图。3 计算人工、材料、机械需要量，制定供应计划。4 临时工程，供水、供电、供热计划。5 工地运输组织。6 布置施工平面图。7 编制技术措施计划与计算技术经济指标。8 编写说明书。七 公路施工组织调查1.现场勘察 施工现场及沿线的地形地貌 施工现场的地上障碍物及地下埋设物 其他2. 进行施工组织设计需收集的资料：u施工单位和施工组织的方式。u气象资料、

7、水文地质资料。u技术经济情况。u运输情况。u供水、供电、通讯情况。u生活供应与其它。第二节 公路施工程序 一一 签订工程承包合同签订工程承包合同行政命令下达主管部门同意，对外接受任务自行对外投标二 施工准备工作1.开工前的规划组织准备熟悉设计核对文件补充调查资料组织先遣人员进场编制实施性施工组织设计和施工概算2. 开工前的现场条件准备三 组织施工四 竣工验收第三节 施工方案 一一 施工方案主要影响因素施工方案主要影响因素空间组织资源组织时间组织时间短，空间小，资源均衡二二 总体施工方案与施工方法的选择总体施工方案与施工方法的选择1.1.施工总体部署施工总体部署 （1 1）施工段落的划分）施工段

8、落的划分u大小适中大小适中u工程量平衡工程量平衡u独立段落独立段落u避免化整为零避免化整为零u保持完整保持完整（2 2）施工队伍的布置）施工队伍的布置工程项目工程项目专业作业专业作业混合使用混合使用2.2.施工方法的选择施工方法的选择 （1 1）主导施工过程）主导施工过程 （2 2）根据工程特点和机具性能确定。）根据工程特点和机具性能确定。 （3 3）施工单位所具有的机具条件和技术状况。）施工单位所具有的机具条件和技术状况。 （4 4）技术操作上的合理性。）技术操作上的合理性。3 施工顺序的安排原则：施工顺序的安排原则：（1）须符合工艺要求。）须符合工艺要求。（2）必须使施工顺序与施工方法、施

9、工机具相协调。）必须使施工顺序与施工方法、施工机具相协调。（3）必须考虑施工质量的要求。）必须考虑施工质量的要求。（4）必须考虑水文、气候、地质的影响。）必须考虑水文、气候、地质的影响。（5）必须考虑影响全局的关键工程的合理施工顺序。）必须考虑影响全局的关键工程的合理施工顺序。（6）必须遵从合理组织施工过程的基本原则。）必须遵从合理组织施工过程的基本原则。（7）必须考虑安全生产。）必须考虑安全生产。（8）应能使工期最短。）应能使工期最短。三三 施工机具的选择施工机具的选择（1） 在现有的或可能获得的机械中选择。在现有的或可能获得的机械中选择。（2） 选择的机械必须满足施工要求，但又要避免大机小

10、用。选择的机械必须满足施工要求，但又要避免大机小用。（3） 选择的机械要考虑相互配套，并充分发挥主机的作用。选择的机械要考虑相互配套，并充分发挥主机的作用。（4） 必须满足施工质量和工期的要求必须满足施工质量和工期的要求（5） 选择的机械要从全局出发，考虑同一机械的多作业面的使用。选择的机械要从全局出发，考虑同一机械的多作业面的使用。四四 施工方案案例施工方案案例1.本合同段包含的工程项目本合同段包含的工程项目2.主要工程数量主要工程数量3.工程特点及施工对策工程特点及施工对策4.工程任务总体安排工程任务总体安排5.施工方案及施工方法施工方案及施工方法一一 施工进度计划的编制依据：施工进度计划

11、的编制依据：1 工程的全部施工图纸以及有关水文、地质、气象和其它技术经济资料。工程的全部施工图纸以及有关水文、地质、气象和其它技术经济资料。2 上级或合同规定的开竣工日期。上级或合同规定的开竣工日期。3 主要工程的施工方案。主要工程的施工方案。4劳动定额和机械使用定额。劳动定额和机械使用定额。5劳动力、机械设备供应情况。劳动力、机械设备供应情况。第四节 时间组织计划的编制 二二 施工进度计划的编制步骤施工进度计划的编制步骤: :1 划分施工项目，确定施工方法。划分施工项目，确定施工方法。划分的施工项目要与施工方法一致，能够便于查定额，不发生漏项。划分的施工项目要与施工方法一致，能够便于查定额，

12、不发生漏项。施工方法的选择要具有先进性和合理性。施工方法的选择要具有先进性和合理性。2 计算工程数量和项目的劳动量。计算工程数量和项目的劳动量。计算工程数量要按照设计图纸和计算规则完成，劳动量计算要准确。计算工程数量要按照设计图纸和计算规则完成，劳动量计算要准确。3 计算生产周期。计算生产周期。可按以施工队人数和机械确定工期和按规定工期确定可按以施工队人数和机械确定工期和按规定工期确定施工队人数和机械的两种方法完成。施工队人数和机械的两种方法完成。4 编制施工进度图。编制施工进度图。5 施工进度计划的检查与调整。施工进度计划的检查与调整。三三 施工进度图的形式：施工进度图的形式： 1 横道图：

13、横道图：（1） 左边部分：序号、工程项目、单位、工程数量、定额、劳动量左边部分：序号、工程项目、单位、工程数量、定额、劳动量（完成相应工程量所需的工日数）、工期（确定施工队人数或工作日（完成相应工程量所需的工日数）、工期（确定施工队人数或工作日互求）。互求）。（2） 右边部分：用横向线条形象地表明分项工程的进度，线的长度表右边部分：用横向线条形象地表明分项工程的进度，线的长度表示工期，线的位置表示施工过程，线上的数据表示劳力量，要求学生示工期，线的位置表示施工过程，线上的数据表示劳力量，要求学生计算劳动力安排示意曲线。计算劳动力安排示意曲线。（3） 特点：特点： 优点：直观、易懂、易制。优点：

14、直观、易懂、易制。 缺点：分项工程间关系不明确；施工日期地点无法表示；工程量缺点：分项工程间关系不明确；施工日期地点无法表示；工程量实际分布不具体，工程数量无法表示；仅反映平均流水速度。实际分布不具体，工程数量无法表示；仅反映平均流水速度。（4） 适用：集中工程、材料供应计划、下达任务的辅助图。适用：集中工程、材料供应计划、下达任务的辅助图。 2 2 垂直图：垂直图： （1） 组成：组成： 上方：各工程数量及其位置。上方：各工程数量及其位置。 下方：施工平面图。下方：施工平面图。 左侧：进度日历。左侧：进度日历。 右侧：资源平衡图（劳力曲线图）。右侧：资源平衡图（劳力曲线图）。 正图：以施工日

15、期为纵坐标，里程为横坐标，将各分部分正图：以施工日期为纵坐标，里程为横坐标，将各分部分项工程用不同的符号在图中绘出。项工程用不同的符号在图中绘出。（2） 特点：特点：优点：工程项目的关系、施工速度一目了然；如：机械土方的施优点：工程项目的关系、施工速度一目了然；如：机械土方的施工、板涵及挡土墙的施工顺序。在图中可找出任何一天，各施工工、板涵及挡土墙的施工顺序。在图中可找出任何一天，各施工队的地点及完成的工程量。队的地点及完成的工程量。如：园管涵在如：园管涵在5公里处完成后，转移至公里处完成后，转移至18公里处施工。公里处施工。3月月5日在日在5公公里处，里处，3月月27日在日在18公里处。公里
