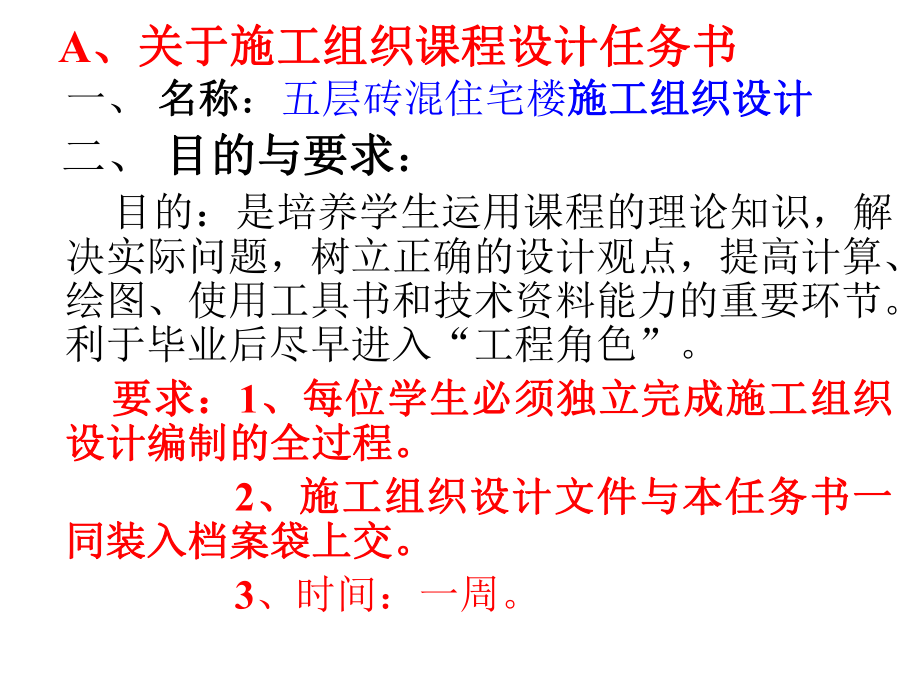

1、土木工程施工课程设计土木工程施工课程设计（五层砖混（五层砖混住宅楼）住宅楼） A、关于关于施工组织课程设计任务书施工组织课程设计任务书 一、 名称名称：五层砖混住宅楼施工组织设计施工组织设计 二、 目的与要求目的与要求： 目的：是培养学生运用课程的理论知识，解决实际问题，树立正确的设计观点，提高计算、绘图、使用工具书和技术资料能力的重要环节。利于毕业后尽早进入“工程角色”。 要求要求：1、每位学生必须独立完成施工组织、每位学生必须独立完成施工组织设计编制的全过程。设计编制的全过程。 2、施工组织设计文件与本任务书一、施工组织设计文件与本任务书一同装入档案袋上交。同装入档案袋上交。 3、时间：一

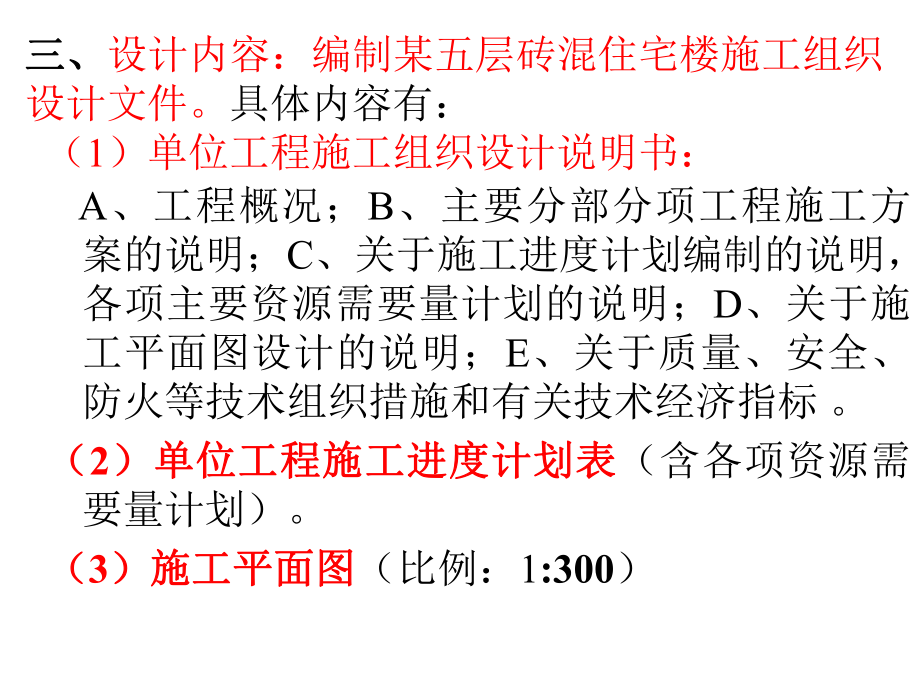

2、周。三、三、设计内容：编制某五层砖混住宅楼施工组织设计文件。具体内容有： （1）单位工程施工组织设计说明书： A、工程概况；B、主要分部分项工程施工方案的说明；C、关于施工进度计划编制的说明，各项主要资源需要量计划的说明；D、关于施工平面图设计的说明；E、关于质量、安全、防火等技术组织措施和有关技术经济指标 。（2）单位工程施工进度计划表）单位工程施工进度计划表（含各项资源需要量计划）。（3）施工平面图）施工平面图（比例：1:300） 四、参考资料：四、参考资料： 施工教材、施工手册、有关设计资料（包括施工图纸、部分工程量、材料需要量等） 五、几点说明五、几点说明： 拟建工程在市郊，允许自拌混
3、凝土；拟建楼一边临街距马路20m，其余三边离原有建筑物25m；水、电等由建设单位满足施工要求；施工设备、模板、脚手架鋼管等需要由总公司满足供应。B、关于工程概况的编写编写内容：编写内容： 1建设概况：建设概况： 建设单位；建设地点；工程名称、性质、用途、主要工程量；资金来源及造价；开竣工日期；设计单位；施工单位；上级有关文件、要求；施工图纸情况；施工合同是否签订等。2 2设计概况：设计概况： （1）建筑建筑：面积、层数、层高及总高；平面形状及尺寸；功能；室内外主要装饰等。 （2）结构结构：基础形式及埋深；结构类型；主要构件的材料及类型；抗震设防情况等。 3 3建设地点特征建设地点特征 位置、地
4、形、工程地质、水文地质条件； 当地气温、风力、主导风向，雨量、冬雨季时间，冻层深度等。4 4施工条件施工条件 “三通一平”情况；场地周围环境； 劳动力、材料、构件、加工品、机械供应和来源； 施工技术和管理水平； 现场暂设工程的解决的方法。C、编制施工方案的内容编制施工方案的内容 确定施工程序；确定施工起点流向、施工顺序、施工段；选择施工方法和施工机械；编写施工技术组织措施D、编制进度计划步骤编制进度计划步骤 确定工程项目；计算工程量；确定劳动量；确定分部分项施工天数（含施工段上流水节拍）；编制进度计划E、施工平面图设计步骤施工平面图设计步骤 垂直运输设备布置；搅拌站、材料堆场、加工厂、仓库布置
5、；运输道路；生产生话临时设施布置；水电管线布置 F、关于流水施工图中1、2、3、4为砖工进度与流向为安板进度与流向说明架子工第2天进场，紧跟砖工之后，与砖工均为连续工作；安装工作中途要停歇；砖砌体接槎不高 G、砖混结构住宅的施工顺序砖混结构住宅的施工顺序（1 1）基础工程）基础工程（正负零或防潮层以下） 放线挖土打钎验槽（地基处理）做垫层砌基础一次回填圈梁（构造柱）二次回填及地面垫层（2 2）主体结构施工顺序）主体结构施工顺序 扎构造柱筋砌墙（搭脚手架、安过梁、安门窗口或木砖）支构造柱模浇构造柱砼扎圈梁筋支圈梁模 圈梁砼安装楼板、楼梯、阳台板板缝、现浇板支模扎筋浇混凝土上一层（3）屋面与装饰工
6、程 一）屋面工程 1）屋顶天沟、雨棚混凝土； 2）女儿墙工程； 3）屋面防水工程，其顺序一般为找平层隔汽层，保温层找平层防水层 二）装饰工程的施工顺序 装饰工程可分为室外装饰（外墙抹灰，勒脚，散水，台阶，明沟，水落管等）和室内装饰（顶棚、墙面、地面、楼梯、门窗扇安装、油漆，门窗安玻璃，做墙裙，做踢脚线等）。 内外墙可以先外墙后内墙，也可先内墙后内外墙可以先外墙后内墙，也可先内墙后外墙，其顺序视工期、气候情况而定。外墙，其顺序视工期、气候情况而定。 外墙一般自上而下，外墙抹灰、饰面，落外墙一般自上而下，外墙抹灰、饰面，落水管到明沟、撒水；水管到明沟、撒水； 内墙可自上而下或自下而上或自中而下、内
7、墙可自上而下或自下而上或自中而下、自上而中的顺序。室内抹灰可以：天棚自上而中的顺序。室内抹灰可以：天棚墙墙面面地面，或地面地面，或地面天棚天棚墙面。门窗安装、墙面。门窗安装、玻璃安装、油漆等一般在抹灰后进行。玻璃安装、油漆等一般在抹灰后进行。 水电设备安装必须与土建施工密切配合水电设备安装必须与土建施工密切配合进行，交叉施工。进行，交叉施工。H、施工方法与施工机械的选择施工方法与施工机械的选择 （1）基础工程基础工程 挖土为主，垫层、砌砖基、回填等为辅。 1) 挖土方法：挖土方法： 人工挖土方量不大、不深的槽； 机械挖土方量大、深、有地下室的大开挖； 选择机械的类型、型号； 计算数量；（据工期
8、、工程量、定额等） 提出进场时间、开挖的起点流向、开行路线（附图）。 2) 2) 开挖的技术措施：开挖的技术措施： 能否放坡；直壁加支撑否； 防止超挖的措施； 降 排 水及防雨措施； 挖土量、回填留量，堆放、弃土场地； 其它措施（打钎、验槽、地基处理、流沙防范）（2）主体工程主要施工过程主要施工过程 砌墙砌墙（搭脚手架、井架、马道，安过梁、预制休息平台） 现浇钢筋混凝土构件现浇钢筋混凝土构件（圈梁、构造柱、雨棚、部分楼板） 吊装梁、板吊装梁、板1) 脚手架脚手架 搭设材料材料（钢管扣件、木、碗扣、桥式、门型框式） 搭设方式方式（内、外，单、双排） 搭设方法及要求方法及要求 2)垂直运输垂直运输
9、 设备类型类型及型号型号选择（塔式、自行式、井架、门架） 进场时间、安装安装要求。3)施工要求施工要求 模板选择，砌墙、吊装、钢筋、混凝土等，支模、支撑图（3 3） 屋面、装饰、设备安装屋面、装饰、设备安装 着重于：垂直、水平运输方法运输方法； 必要的技术措施技术措施（防水基层处理，地面养护，样板间块） 协调配合协调配合关系D D、施工平面图参考施工平面图参考 （把装饰材料换成主体施工材料即可）（把装饰材料换成主体施工材料即可）1井架；2卷扬机；3临时垃圾道；4分配电箱5配电室；6水源；7消火栓；8消防器材 某工程装饰装修阶段施工平面图示例某工程装饰装修阶段施工平面图示例砂堆木板木工棚瓷砖库浸
10、砖池选砖棚宿舍宿舍食堂水泥白灰搅拌搅拌石子脚手架料厕所石材陶粒砌块装饰材料库门卫办公办公办公会议水电材料库水电加工机械库工具库涂料库宿舍垃圾31221拟 装 工 程4567市 政 道 路8SWSSSSSWWWWW I、关于五层住宅楼劳动量、材料用量参考关于五层住宅楼劳动量、材料用量参考一、一、主要分项工程劳动量主要分项工程劳动量参考 单位：工日人工挖槽130； 毛石砼垫层78；砖基80； 回填土88；砌砖墙、安过梁827； 浇圈梁、构造柱191；安预制板100； 铺炉碴、砂浆找平200；二毡三油防水层16； 刚性防水层30；安隔热板30； 水泥砂浆楼地面130；外墙抹灰225； 天棚抹灰182； 内墙抹灰500 ； 门窗安装160； 内墙乳胶漆200；二、二、主要建筑材料需要量主要建筑材料需要量参考 单位：t m3 钢筋：61.74；80.4；101.87； 122.84；160.4；钢板（厚6mm）0.05；扁钢（304）0.57；黑铁管500.2；水泥（综合）226t；砂（中粗）594m3；石：40(mm)323；20（mm）7.5；15(mm)51.8；毛石18.74； 红砖（标准）320千块；石灰60 t；油漆200kg;注：注：（1）门、窗、预制构件，按施工图制定需要量计划； （2）主要施工机具，由施工方案确定。
