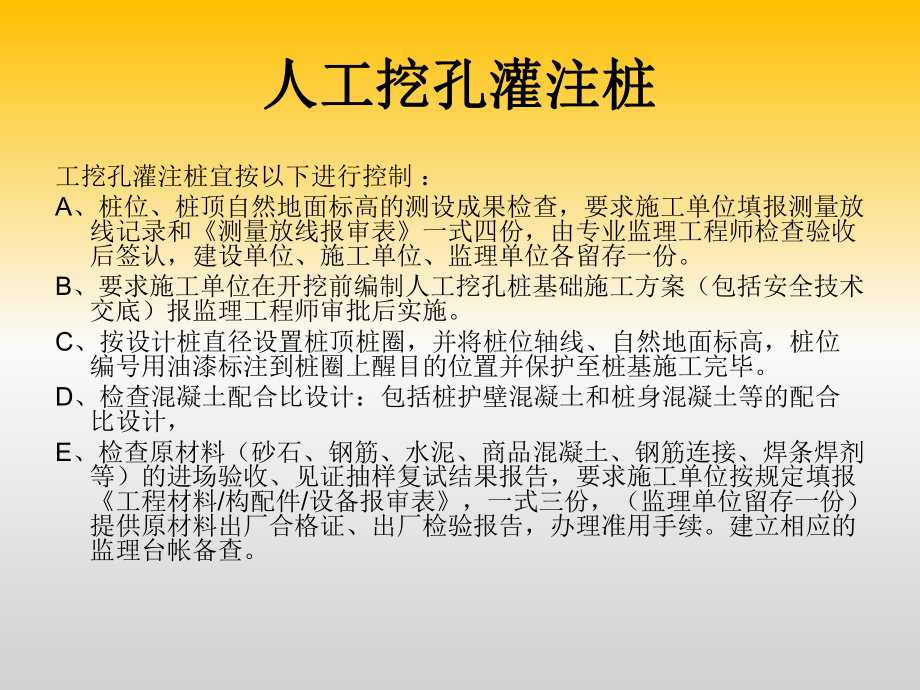

1、人工挖孔灌注桩人工挖孔灌注桩工挖孔灌注桩宜按以下进行控制 :A、桩位、桩顶自然地面标高的测设成果检查,要求施工单位填报测量放线记录和测量放线报审表一式四份,由专业监理工程师检查验收后签认,建设单位、施工单位、监理单位各留存一份。B、要求施工单位在开挖前编制人工挖孔桩基础施工方案(包括安全技术交底)报监理工程师审批后实施。C、按设计桩直径设置桩顶桩圈,并将桩位轴线、自然地面标高,桩位编号用油漆标注到桩圈上醒目的位置并保护至桩基施工完毕。D、检查混凝土配合比设计:包括桩护壁混凝土和桩身混凝土等的配合比设计,E、检查原材料(砂石、钢筋、水泥、商品混凝土、钢筋连接、焊条焊剂等)的进场验收、见证抽样复试

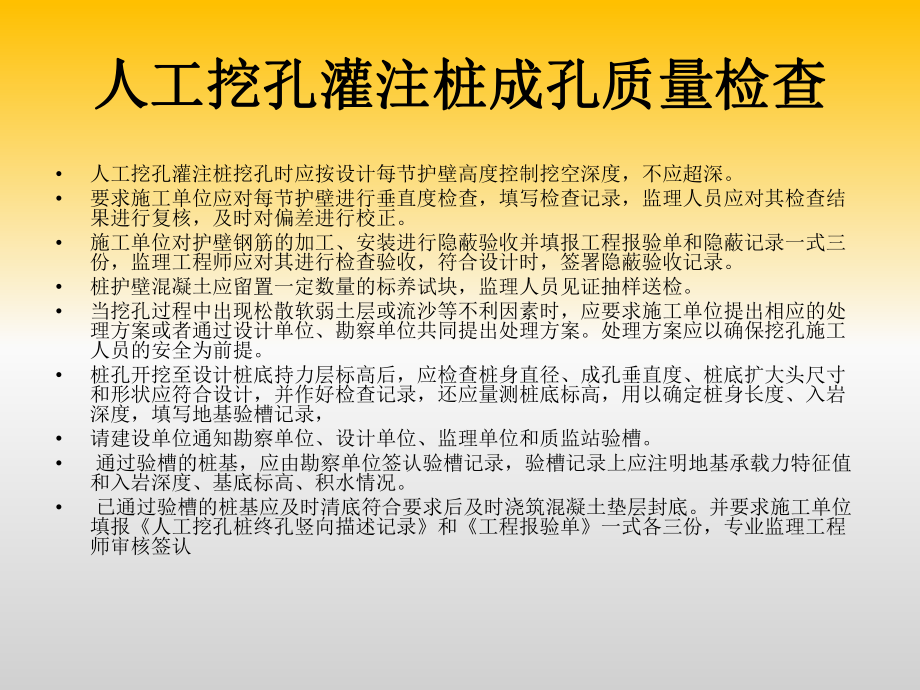

2、结果报告,要求施工单位按规定填报工程材料/构配件/设备报审表,一式三份,(监理单位留存一份)提供原材料出厂合格证、出厂检验报告,办理准用手续。建立相应的监理台帐备查。人工挖孔灌注桩成孔质量检查人工挖孔灌注桩成孔质量检查人工挖孔灌注桩挖孔时应按设计每节护壁高度控制挖空深度,不应超深。要求施工单位应对每节护壁进行垂直度检查,填写检查记录,监理人员应对其检查结果进行复核,及时对偏差进行校正。施工单位对护壁钢筋的加工、安装进行隐蔽验收并填报工程报验单和隐蔽记录一式三份,监理工程师应对其进行检查验收,符合设计时,签署隐蔽验收记录。桩护壁混凝土应留置一定数量的标养试块,监理人员见证抽样送检。当挖孔过程中出

3、现松散软弱土层或流沙等不利因素时,应要求施工单位提出相应的处理方案或者通过设计单位、勘察单位共同提出处理方案。处理方案应以确保挖孔施工人员的安全为前提。桩孔开挖至设计桩底持力层标高后,应检查桩身直径、成孔垂直度、桩底扩大头尺寸和形状应符合设计,并作好检查记录,还应量测桩底标高,用以确定桩身长度、入岩深度,填写地基验槽记录,请建设单位通知勘察单位、设计单位、监理单位和质监站验槽。 通过验槽的桩基,应由勘察单位签认验槽记录,验槽记录上应注明地基承载力特征值和入岩深度、基底标高、积水情况。 已通过验槽的桩基应及时清底符合要求后及时浇筑混凝土垫层封底。并要求施工单位填报人工挖孔桩终孔竖向描述记录和工程

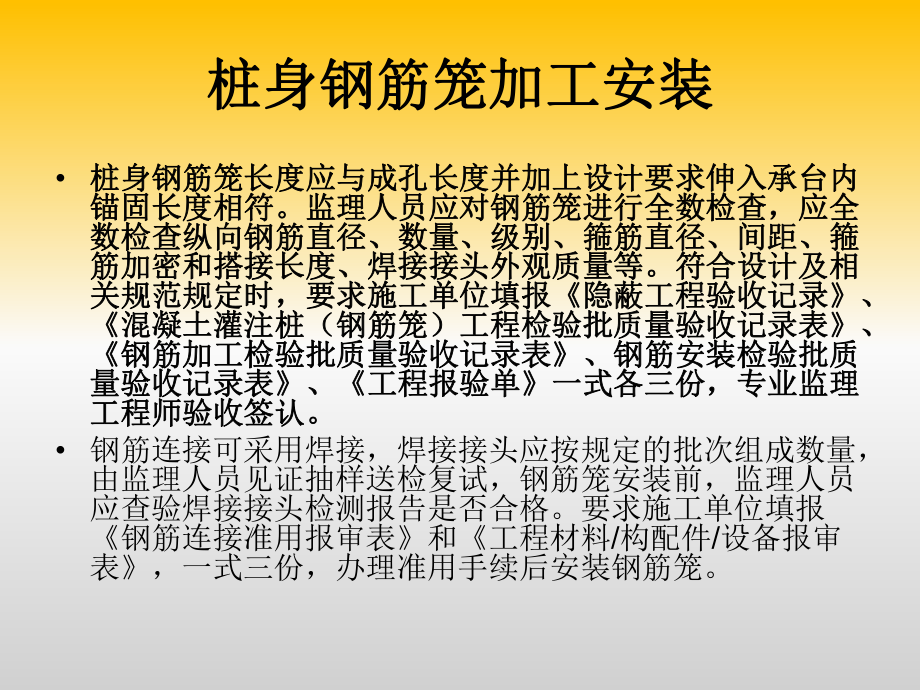

4、报验单一式各三份,专业监理工程师审核签认桩身钢筋笼加工安装桩身钢筋笼加工安装 桩身钢筋笼长度应与成孔长度并加上设计要求伸入承台内桩身钢筋笼长度应与成孔长度并加上设计要求伸入承台内锚固长度相符。监理人员应对钢筋笼进行全数检查,应全锚固长度相符。监理人员应对钢筋笼进行全数检查,应全数检查纵向钢筋直径、数量、级别、箍筋直径、间距、箍数检查纵向钢筋直径、数量、级别、箍筋直径、间距、箍筋加密和搭接长度、焊接接头外观质量等。符合设计及相筋加密和搭接长度、焊接接头外观质量等。符合设计及相关规范规定时,要求施工单位填报关规范规定时,要求施工单位填报隐蔽工程验收记录隐蔽工程验收记录、混凝土灌注桩(钢筋笼)工程检

5、验批质量验收记录表混凝土灌注桩(钢筋笼)工程检验批质量验收记录表、钢筋加工检验批质量验收记录表钢筋加工检验批质量验收记录表、钢筋安装检验批质、钢筋安装检验批质量验收记录表量验收记录表、工程报验单工程报验单一式各三份,专业监理一式各三份,专业监理工程师验收签认。工程师验收签认。 钢筋连接可采用焊接,焊接接头应按规定的批次组成数量,由监理人员见证抽样送检复试,钢筋笼安装前,监理人员应查验焊接接头检测报告是否合格。要求施工单位填报钢筋连接准用报审表和工程材料/构配件/设备报审表,一式三份,办理准用手续后安装钢筋笼。 桩身混凝土浇筑施工桩身混凝土浇筑施工钢筋笼安装校正固定到位后,施工单位在浇筑桩身混凝

6、土前应提交钢筋笼安装校正固定到位后,施工单位在浇筑桩身混凝土前应提交混凝土浇筑申请混凝土浇筑申请、填报、填报混凝土原材料及配合比检验批质量验收混凝土原材料及配合比检验批质量验收记录记录、人工挖孔桩隐蔽工程记录人工挖孔桩隐蔽工程记录和和工程报验单工程报验单一式各三份,一式各三份,同时在混凝土浇筑开始前施工单位还应填报同时在混凝土浇筑开始前施工单位还应填报工程材料工程材料/构配件构配件/设备设备报审表报审表,一式三份并提供商品混凝土合格证,专业监理工程师验收,一式三份并提供商品混凝土合格证,专业监理工程师验收签认。签认。混凝土浇筑过程中,旁站监理人员应在浇筑点实施旁站监理。检查是混凝土浇筑过程中,

7、旁站监理人员应在浇筑点实施旁站监理。检查是否按施工方案对混凝土倾落高度采取措施。是否分层振捣密实,钢筋否按施工方案对混凝土倾落高度采取措施。是否分层振捣密实,钢筋笼位置是否改变,施工机械、机具是否完好、施工劳动力安排是否满笼位置是否改变,施工机械、机具是否完好、施工劳动力安排是否满足浇筑需要,安全防护措施是否到位,施工单位是否有管理人员跟班。足浇筑需要,安全防护措施是否到位,施工单位是否有管理人员跟班。 旁站监理应按规定在浇筑点见证抽取混凝土试块。(每桩至少一组旁站监理应按规定在浇筑点见证抽取混凝土试块。(每桩至少一组标养试块),建立混凝土试块抽样台帐,填写旁站记录。标养试块),建立混凝土试块

8、抽样台帐,填写旁站记录。 桩身混凝土浇筑高度应适当高于设计桩顶标高,以便成桩后剔除桩顶混凝土浮浆。 工程桩检验检测 桩身混凝土浇筑完成后,混凝土达到满足检测强度后(一桩身混凝土浇筑完成后,混凝土达到满足检测强度后(一般在龄期般在龄期20天天-28天内),由施工单位委托检测单位作全天内),由施工单位委托检测单位作全数检测桩身完整性,数检测桩身完整性, 桩身混凝土浇筑完成后,混凝土达到满足检测强度后,桩身混凝土浇筑完成后,混凝土达到满足检测强度后,(一般在龄期(一般在龄期20天天-28天内),由施工单位委托检测单位天内),由施工单位委托检测单位作单桩竖向抗压静荷载试验,试验数量应满足下列规定:作单

9、桩竖向抗压静荷载试验,试验数量应满足下列规定: 工程桩、甲级设计等级桩基,地质条件复杂、成桩可靠性低及采用新工艺桩型的灌注桩:每单位工程同一条件总桩数1且不少于3根;总桩数少于50根时不少于2根。 工程桩、大直径人工挖孔灌注桩及嵌岩桩:不应少于3根;总桩数少于50根时不少于2根(或采用钻芯法钻取桩端持力层岩、土芯样(桩端3d或5m)通过试验估算)桩基础验收桩基础验收1、应要求施工单位编制桩基竣工图,对桩位、桩顶标高进行检查,对桩位、桩顶标高偏差详细记录,对于超偏的桩,应请设计作出处理意见,施工单位根据设计处理意见进行处理并符合设计处理意见时,施工单位作相应的隐蔽验收记录,监理人员检查验收签认,2、完成上述工作并符合设计及相关验收规范时,施工单位向监理单位提出桩基础子分部竣工报告,经监理审核后定稿。3、桩基础子分部验收由建设单位通知施工、监理、质监站、设计、勘察等单位参加。4、通过验收后,施工单位完善子分部验收文件/资料,可进行承台及下一步施工。
