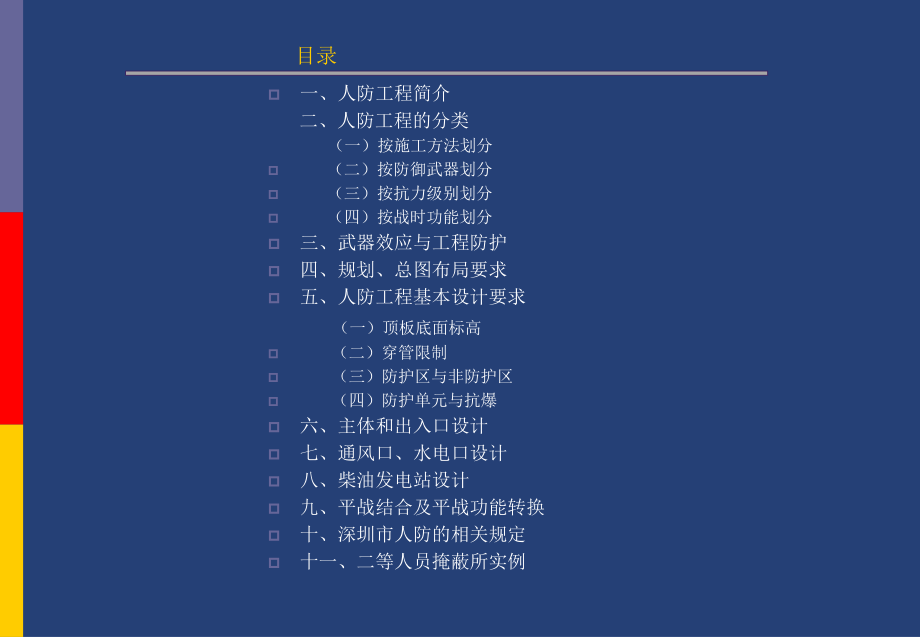

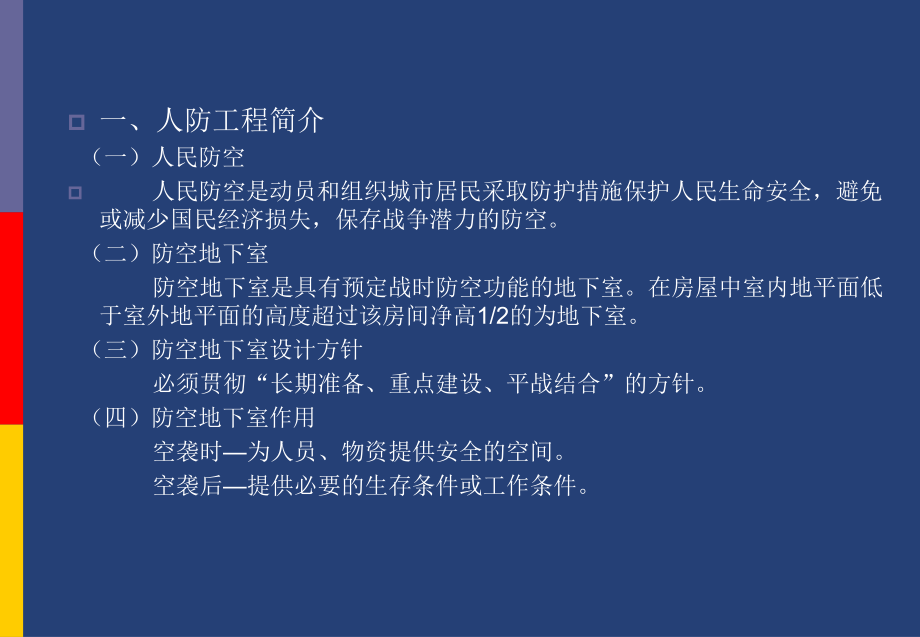

1、人防地下室设计总结目录p一、人防工程简介 二、人防工程的分类 （一）按施工方法划分p （二）按防御武器划分p （三）按抗力级别划分p （四）按战时功能划分p三、武器效应与工程防护p四、规划、总图布局要求p五、人防工程基本设计要求 （一）顶板底面标高p （二）穿管限制p （三）防护区与非防护区p （四）防护单元与抗爆p六、主体和出入口设计p七、通风口、水电口设计p八、柴油发电站设计p九、平战结合及平战功能转换p十、深圳市人防的相关规定p十一、二等人员掩蔽所实例 p一、人防工程简介 （一）人民防空p 人民防空是动员和组织城市居民采取防护措施保护人民生命安全，避免或减少国民经济损失，保存战争潜力的防
2、空。 （二）防空地下室 防空地下室是具有预定战时防空功能的地下室。在房屋中室内地平面低于室外地平面的高度超过该房间净高1/2的为地下室。 （三）防空地下室设计方针 必须贯彻“长期准备、重点建设、平战结合”的方针。 （四）防空地下室作用 空袭时为人员、物资提供安全的空间。 空袭后提供必要的生存条件或工作条件。p二、人防工程分类 （一）按施工方法划分 p p（二）按防御武器划分p p（三）按抗力级别划分p 防常规武器 抗力级别5级和6级p 分别简称为常5级和常6级)；p p 防核武器 抗力级别4级、4B级、5级、6级和6B级p 分别简称为核4级、核4B级、核5级、核6级和核6B级p（四）按战时功能
3、划分p 指挥工程p 医疗救护工程p 防空专业队工程p 专业队队员掩蔽部和专业队装备掩蔽部p 人员掩蔽工程p 一等人员掩蔽所政府机关、保障部门（供水、供电等）p 二等人员掩蔽所战时留城的普通市民p 配套工程p 区域电站、区域供水站、人防物资库、人防汽车库、食品站p 生产车间、报警站、核生化监测中心、人防交通干（支）道p三、武器效应与工程防护p（一）武器效应p（二）工程防护（三） 防 化 要 求p四、规划、总图布局要求p（一）人防地下室的设计特点（二）布局要求p 避开危险目标p 防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于50
4、m；p 距有害液体、重毒气体的贮罐不应小于距有害液体、重毒气体的贮罐不应小于1OOm。 人员掩蔽工程服务半径 人员掩蔽工程应布置在人员居住、工作的适中位置，其服务半径不宜大于 200m。 工程之间的连通 根据战时及平时的使用需要，邻近的防空地下室之间以及防空地下室与邻近 的城市地下建筑之间应在一定范围内连通。 周围环境的协调 防空地下室的室外出入口、进风口、排风口、柴油机排烟口和通风采光窗的 布置，应符合战时及平时使用要求和地面建筑规划要求。p五、人防工程基本设计要求p（一）顶板底面标高p 乙类防空地下室乙类防空地下室 p 顶板底面高出室外地平面的高度不得大于该地下室净高的顶板底面高出室外地平
5、面的高度不得大于该地下室净高的12，且其出室外，且其出室外 p 地平面的外墙必须满足战时防常规武器爆炸、地平面的外墙必须满足战时防常规武器爆炸、 密闭和墙体防护厚度等各项防密闭和墙体防护厚度等各项防p 护要求。护要求。p 甲类防空地下室甲类防空地下室p 上部建筑为钢筋混凝土结构的甲类防空地下室，其顶板底面不得高出室外地平面上部建筑为钢筋混凝土结构的甲类防空地下室，其顶板底面不得高出室外地平面;上部上部p 建筑为砌体结构的甲类防空地下室，其顶板底面可高出室外地平面，建筑为砌体结构的甲类防空地下室，其顶板底面可高出室外地平面，p 但必须符合下列规定：但必须符合下列规定： 1)当地具有取土条件的核当
6、地具有取土条件的核5级甲类防空地下室，其顶板底面高出室外地平面的高级甲类防空地下室，其顶板底面高出室外地平面的高 度不得大于度不得大于0.50m，并应在临战时按下述要求在高出室外地平面的外墙外侧覆，并应在临战时按下述要求在高出室外地平面的外墙外侧覆 土，覆土的断面应为梯形，其上部水平段的宽度不得小于土，覆土的断面应为梯形，其上部水平段的宽度不得小于1.Om，高度不得低，高度不得低 于防空地下室顶板的上表面，其水平段外侧为斜坡，其坡度不得大于于防空地下室顶板的上表面，其水平段外侧为斜坡，其坡度不得大于1:3(高高:宽宽)；p 2)核核6级、核级、核6B级的甲类防空地下室，其顶板底面高出室外地平面
7、的高度不得大级的甲类防空地下室，其顶板底面高出室外地平面的高度不得大 p 于于1.00m，且其高出室外地平面的外墙必须满足战时防常规武器爆炸、防核武，且其高出室外地平面的外墙必须满足战时防常规武器爆炸、防核武p 器爆炸、密闭和墙体防护厚度等各项防护要求；器爆炸、密闭和墙体防护厚度等各项防护要求；p 顶板底面不高出室外地平面顶板底面不高出室外地平面即即“全埋式人防全埋式人防”p（二）穿管限制p与防空地下室无关的管道不宜穿过人防围护结构；p上部建筑的生活污水管、雨水管、燃气管不得进入防空 p 地下室；穿过防空地下室顶板、临空墙和门框墙的管道，其公称 p 直径不宜大于150mm；凡进入防空地下室的管
8、道及其穿过的人防围护结构，均p 应采取防护密闭措施。p对于乙类防空地下室和核5级、核6级、核6B级的甲类防p 空地下室，当收集上一层地面废水的排水管道需引人防p 空地下室时，其地漏应采用防爆地漏。（例如：防空地下室上层为汽车库）注：无关管道系指防空地下室在战时及平时均不使用的管道。p（三）防护区与非防护区区p防空地下室设计首先应明确划分防护区。p防护区是指防空地下室防护密闭门（防爆波活门）以内的p 区域。 即冲击波不能自由到达的区域。包括主体（即p 清洁区）和染毒区（口部）p非防护区区是指防空地下室防护密闭门（防爆波活门）以外p 的区域。 即冲击波能自由到达的区域。p非防护区包括：区包括： 1
9、、电梯间、电梯间p 2、上部建筑设备房、上部建筑设备房p 3、防护密闭门以外的通道、楼梯间、管、防护密闭门以外的通道、楼梯间、管p 道井、烟道、通风道、竖井等道井、烟道、通风道、竖井等p 4、未划入人防范围的普通地下室、未划入人防范围的普通地下室p（四）防护单元与抗爆单元p不划分防护单元和抗爆单元的条件p 1、上部建筑 10层（包括局部不足10层，但面积之和不大于200 p 2、多层防空地下室，上下层为不同防护单元时，位于下层及以下的p 各层可以不再划分。p上部建筑层数为九层或不足九层(包括没有上部建筑)的防p 空地下室应划分防护单元和抗爆单元；p“小房间”一般指用承重墙分隔的房间。p防护单元
10、的设置要求p1、防空地下室中每个防护单元的防护设施和内部设备应自成系统。p2、出入口的数量和设置应符合本规范的相关规定。p3、相邻防护单元之间应设置防护密闭隔墙(亦称防护单元隔墙)。防p 护密闭隔墙应为整体浇筑的钢筋混凝土墙，并应符合下列规定：p 1）甲类防空地下室的防护单元隔墙应满足规范第4章中有关防护单元隔墙的抗 p 力要求；（结构专业） 2）乙类防空地下室防护单元隔墙的厚度常5级不得小于250mm，常6级不得小于p 200mm。p4、两相邻防护单元之间应至少设置一个连通口。注意：防护密闭门的设计压力值按规范要求选取。p p5、防护单元间变形缝的设置p p 注意：防护密闭门的设p 计压力值
11、按规范p 要求选取。 6、抗爆隔墙和抗爆挡墙 1）平时做好 2）临战构筑 预制钢筋混凝土构件120厚 沙袋堆垒 断面宜采用梯形，其高度 不宜小于1.80m，最小厚度不宜小于 500mm。p六、主体和出入口设计p（一）室内净高p1、 防空地下室的室内地平面至梁底和管底的净高不得小于2.00m其中专业队装备掩蔽部和人防汽车库的室内地平面至梁底和管底的净高还应大于、等于车高加0.20m。（专业队装备掩蔽部3.0m;人防汽车库2.2m。）p2、防空地下室的室内地平面至顶板的结构板底面的净高不宜小于2.40m(专业队装备掩蔽部和人防汽车库除外)。p（二）掩蔽面积（三）掩蔽总人数p1、面积指标表p p2、
12、物资库 25人/1000;p3、一等人员掩蔽部 n=0.146V0 （V0为清洁区体积）（四）战时干厕p1、可在临战时构筑。p2、宜设在排风口附近。p3、男女比例按1：1;p4、便桶数量 1）物质库12个p 2）其他工程 男 1个/4050人p 女 1个/3040人（五）其他设置：贮水间、防化通信值班室、配电室、防化器材储藏室、封堵构件存放室等。（六)出入口设置要求 1、 防空地下室的每个防护单元不应少于两个出入口防空地下室的每个防护单元不应少于两个出入口(不包括竖井式不包括竖井式 出入口、防护单元之间的连通口出入口、防护单元之间的连通口)，其中至少有一个室外出入口，其中至少有一个室外出入口
13、(竖井式除外竖井式除外)。 2、战时主要出入口应设在室外出入口。、战时主要出入口应设在室外出入口。 室外出入口室外出入口通道的出地面段（无防护顶盖段）位于防空地通道的出地面段（无防护顶盖段）位于防空地 下室上部建筑的投影范围以外的出入口。下室上部建筑的投影范围以外的出入口。 3、甲类防空地下室中，其战时作为主要出入口的室外出入口通的出 地面段(即无防护顶盖段)，宜布置在地面建筑的倒塌范围以外。p4、甲类防空地下室设计中的地面建筑的倒塌范围：p5、不设室外出入口的条件：p 1） 乙类防空地下室当符合下列条件之一时：p 1. 与具有可靠出入口(如室外出入口)的，且其抗力级别不低于该防空地下室的p
14、其它人防工程相连通；p 2.上部地面建筑为钢筋混凝土结构(或钢结构)的常6级乙类防空地下室，当符 p 合下列各项规定时：p (1)主要出入口的首层楼梯间直通室外地面，且其通往地下室的梯段上端至p 室外的距离不大于5.00m； (2)主要出入口与其中的一个次要出入口的防护密闭门之间的水平直线距离p 不小于15.00m，且两个出入口楼梯结构均按主要出入口的要求设计；p 2) 核6级、核6B级的甲类防空地下室，因条件限制（主要指地下室已占满红线）无 法设置室外出入口的，当符合下列条件之一时：p 1.与具有可靠出入口(如室外出入口)的，且其抗力级别不低于该防空地下室的其p 它人防工程相连通；p 2.当
15、上部地面建筑为钢筋混凝土结构(或钢结构)，且防空地下室的主要出入口满p 足下列各项条件时：p (1)首层楼梯间直通室外地面，且其通往地下室的梯段上端至室外的距离不大p 于2.00m；p (2)在首层楼梯间由梯段至通向室外的门洞之间，设置有与地面建筑的结构脱p 开的防倒塌棚架； (3)首层楼梯间直通室外的门洞外侧上方，设置有挑出长度不小于1.00m的防倒p 塌挑檐(当地面建筑的外墙为钢筋混凝土剪力墙结构时可不设)； (4)主要出入口与其中的一个次要出入口的防护密闭门之间的水平直线距离不p 小于15.OOm。 对“地下室已占满红线”的理解 p6、共用室外出入口p 符合下列条件之一的两个相邻防护单元
16、，可在防护密闭门外共设一个室外出 入口。相邻防护单元的抗力级别不同时，共设的室外出入口应按高抗力级别设计：p1)当两相邻防护单元均为人员掩蔽工程时或其中一侧为人员掩蔽工程另一侧为物资库时；2)当两相邻防护单元均为物资库，且其建筑面积之和不大于6000m2时；p7、室外出入口通道设计要求p 1）出地面段p 1. 当出地面段设置在地面建筑倒塌范围以外，且因平时使用需要设置口部建 筑时，宜采用单层轻型建筑； p 2.当出地面段设置在地面建筑倒塌范围以内时，应采取下列防堵塞措施：p （1）通道出地面段上方应设置防倒塌棚架，核5级、核6级、核6B级的甲类防空地下室， 可采用装配式防倒塌棚架临战时构筑。p 2）出入口通道、楼梯和门洞尺寸p 1.战时人员出入口：p2.人防物资库的主要出入口宜按物资进出口设计，建筑面积不大于2000m2物资库的物资进出口门洞净宽不应小于1.50m、建筑面积大于2000m2物资库的物资进出口门洞净宽不应小于2.OOm；p3. 出入口通道的净宽不应小于门洞净宽。p8、出入口人防门设置数量 1）防护密闭门应向外开启。 2）密闭门宜向外开启。 3）人防门是二者统称。 9、出入
