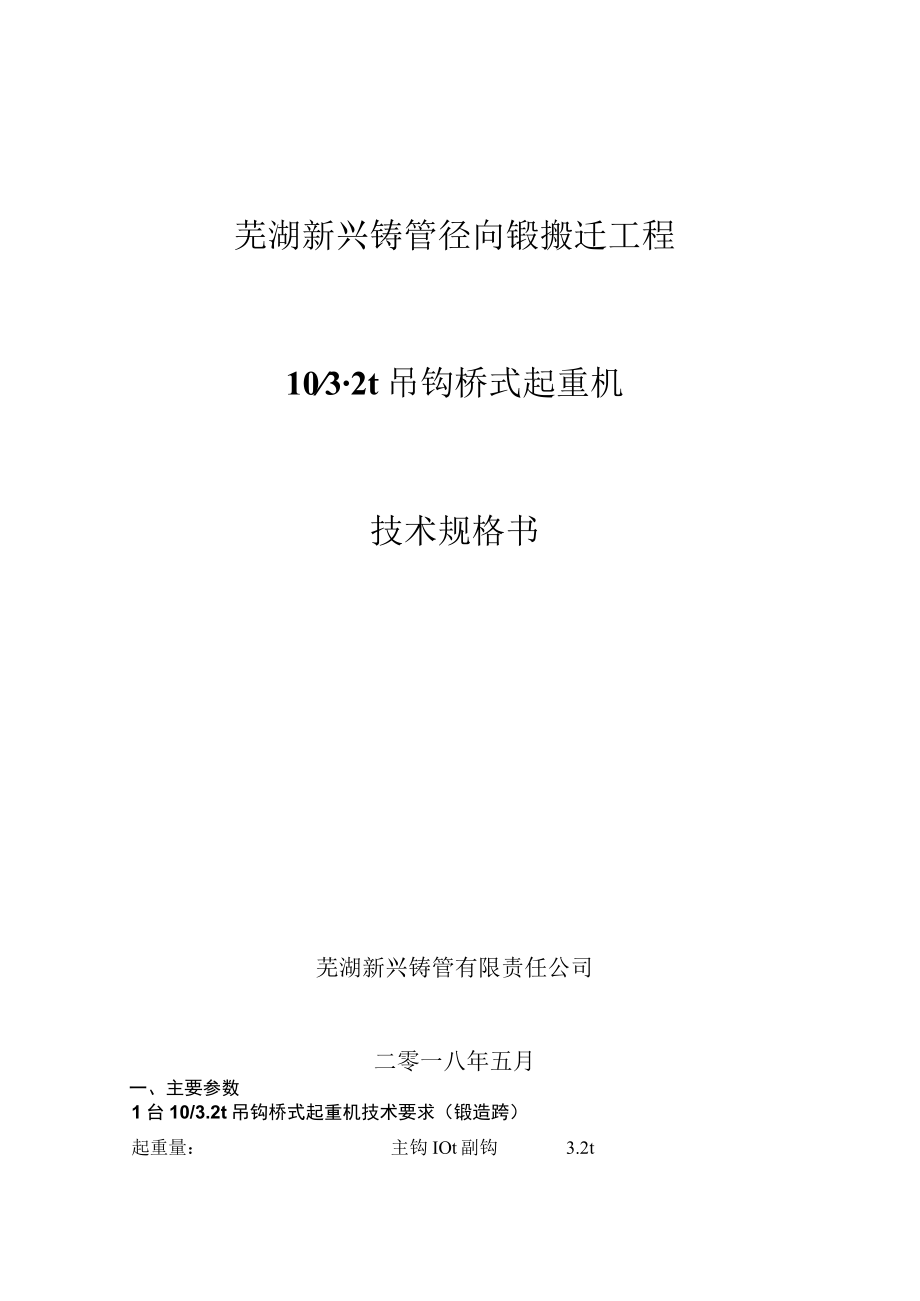

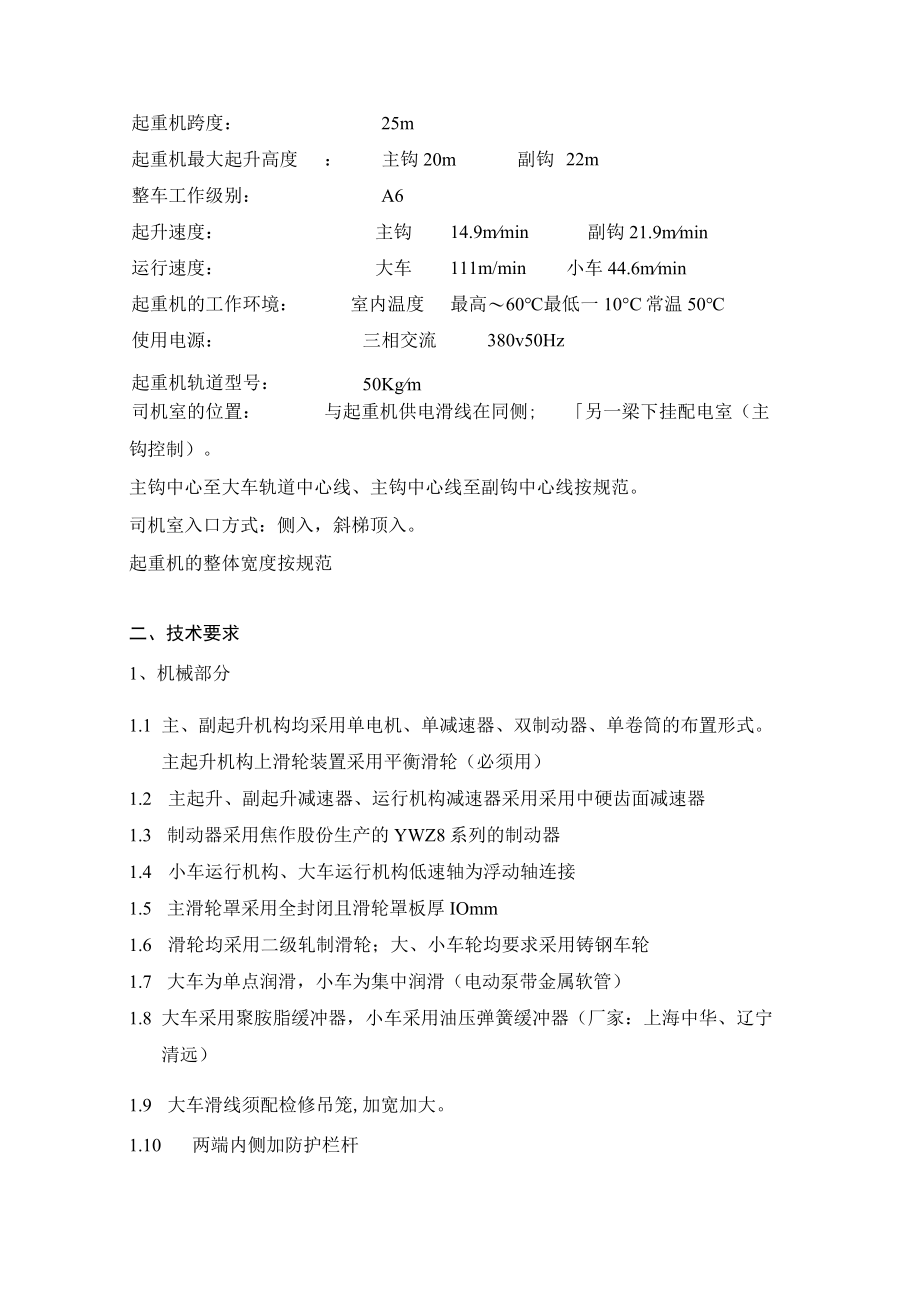

1、芜湖新兴铸管径向锻搬迁工程1032t吊钩桥式起重机技术规格书芜湖新兴铸管有限责任公司二零一八年五月一、主要参数1台10/3.2t吊钩桥式起重机技术要求（锻造跨）起重量：主钩IOt副钩3.2t起重机跨度：25m起重机最大起升高度：主钩20m副钩22m整车工作级别：A6起升速度：主钩14.9mmin副钩21.9mmin运行速度：大车111m/min小车44.6mmin起重机的工作环境：室内温度最高60最低一10C常温50使用电源：三相交流380v50Hz起重机轨道型号：50Kgm司机室的位置：与起重机供电滑线在同侧;另一梁下挂配电室（主钩控制）。主钩中心至大车轨道中心线、主钩中心线至副钩中心线按规
2、范。司机室入口方式：侧入，斜梯顶入。起重机的整体宽度按规范二、技术要求1、机械部分1.1 主、副起升机构均采用单电机、单减速器、双制动器、单卷筒的布置形式。主起升机构上滑轮装置采用平衡滑轮（必须用）1.2 主起升、副起升减速器、运行机构减速器采用采用中硬齿面减速器1.3 制动器采用焦作股份生产的YWZ8系列的制动器1.4 小车运行机构、大车运行机构低速轴为浮动轴连接1.5 主滑轮罩采用全封闭且滑轮罩板厚IOmm1.6 滑轮均采用二级轧制滑轮；大、小车轮均要求采用铸钢车轮1.7 大车为单点润滑，小车为集中润滑（电动泵带金属软管）1.8 大车采用聚胺脂缓冲器，小车采用油压弹簧缓冲器（厂家：上海中华

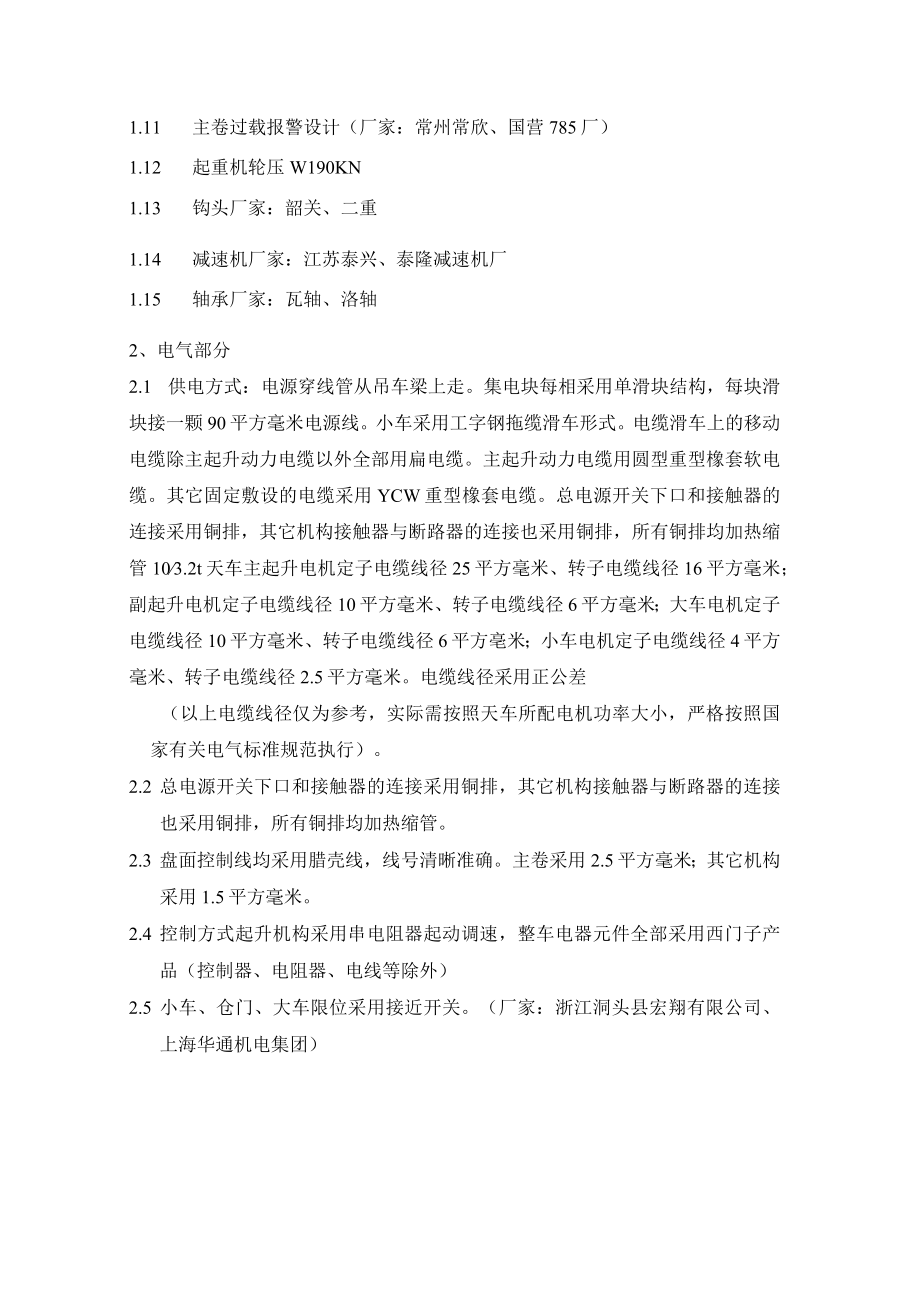

3、、辽宁清远）1.9 大车滑线须配检修吊笼,加宽加大。1.10 两端内侧加防护栏杆1.11 主卷过载报警设计（厂家：常州常欣、国营785厂）1.12 起重机轮压W190KN1.13 钩头厂家：韶关、二重1.14 减速机厂家：江苏泰兴、泰隆减速机厂1.15 轴承厂家：瓦轴、洛轴2、电气部分2.1 供电方式：电源穿线管从吊车梁上走。集电块每相采用单滑块结构，每块滑块接一颗90平方毫米电源线。小车采用工字钢拖缆滑车形式。电缆滑车上的移动电缆除主起升动力电缆以外全部用扁电缆。主起升动力电缆用圆型重型橡套软电缆。其它固定敷设的电缆采用YCW重型橡套电缆。总电源开关下口和接触器的连接采用铜排，其它机构接触器
4、与断路器的连接也采用铜排，所有铜排均加热缩管103.2t天车主起升电机定子电缆线径25平方毫米、转子电缆线径16平方毫米；副起升电机定子电缆线径10平方毫米、转子电缆线径6平方毫米；大车电机定子电缆线径10平方毫米、转子电缆线径6平方亳米；小车电机定子电缆线径4平方毫米、转子电缆线径2.5平方毫米。电缆线径采用正公差（以上电缆线径仅为参考，实际需按照天车所配电机功率大小，严格按照国家有关电气标准规范执行）。2.2 总电源开关下口和接触器的连接采用铜排，其它机构接触器与断路器的连接也采用铜排，所有铜排均加热缩管。2.3 盘面控制线均采用腊壳线，线号清晰准确。主卷采用2.5平方毫米；其它机构采用1
5、.5平方毫米。2.4 控制方式起升机构采用串电阻器起动调速，整车电器元件全部采用西门子产品（控制器、电阻器、电线等除外）2.5 小车、仓门、大车限位采用接近开关。（厂家：浙江洞头县宏翔有限公司、上海华通机电集团）2.6 整车预留穿线孔，穿线孔尺寸满足线路方便铺设2.7 司机室要求保温同时配备天车专用（工业空调）冷风机。司机室地板铺绝缘橡胶，电源线在绝缘橡胶上铺设。2.8 采用不锈钢电阻器（上海菱光）。2.9 司机室、凸轮控制器（KTIO控制器）布置按常规2.10 电动机绝缘等级H级，电动机采用上海起重电机厂、佳木斯电机厂或大连（伯顿）电机厂产品，工作方式S42.11 起重机运行时具备声光报警器
6、。（厂家：国营785厂、上海华通机电集团）2.12主梁下配备工作照明灯2.13电缆厂家：郑州电缆厂、安徽华海电缆厂2.14空调厂家：常州冷风机厂、常熟冷风机厂10/3.2吨起重机主起升机构：YZR315S-8HP=22KW副起升机构：YZR200L-6HP=13KW小车运行机构：YZR160M2-6HP=2.5KW大车运行机构：YZR200L-8HP=3.7KW（以上功率选择仅供参考，待双方再进行技术确认，功率允许增大不许减小）三、附属要求:1、行车：钢板制造厂家：宝钢、包钢。钢丝绳制造厂家：贵州钢丝绳厂、天钢二厂。所带备件含：各车的主副钩，大小车刹车片各一付、两个灭火器（安装在车子上）等。2
7、、行车制造前必须经买方对施工图进行会审，经买方书面同意后方能3、起重机外表均需除锈防腐处理，油漆前必须经喷沙处理后方可涂漆,刷漆两底两面。面漆颜色按公司统一要求涂刷，防腐处理达到五年不生锈。4、起重机制造用的所有外购件，均视为卖方“自产”产品，不管是否由买方指定，均由卖方负责进厂检验，验收并有检验记录，合格产品才能装配，其质量均由卖方完全负责。5、起重机出厂前必须完成总装，调试，试车（买方没有时间给予现场调试），在确定试车日期后，须提前七天通知买方，试车必须在买方在场下进行，合格后方能出厂。负责供货范围内起重机设备的制造、安装、报验取证、运输及调试。6、行车电气设备须提前提供电器原理图，电器设备安装布置图、材料明细表、进货厂家、产品使用说明书等。7、起重机的设计必须符合最新的起重机设计规范、安全规范、桥式（冶金）起重机技术条件、起重机试验规范和程序。8、投标时投标人应提供设计分工的原则及要求；双方设计范围及供货范围;设备分交表。提出:审核:会签:批准:
