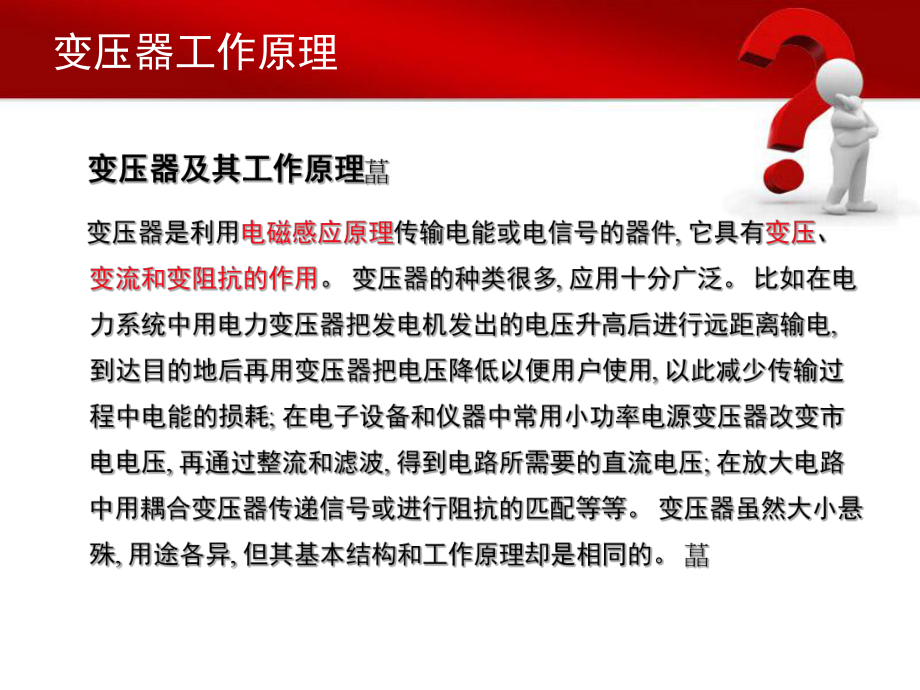

1、变压器工作原理变压器工作原理 下图是我们常见的两种变压器：变压器工作原理干式变压器油浸式变压器变压器工作原理 变压器的构造： 变压器主要由：铁芯、绕组、油箱、附件等组成。 变压器的主体构造： 1、铁芯 2、绕组变压器工作原理变压器工作原理 铁芯 铁心的作用 是变压器的主磁路 铁心的材料 0.350.5mm厚的硅钢片 铁心形式 电力变压器主要采用心式结构变压器工作原理变压器工作原理 铁芯是变压器的磁路部分，由铁芯柱（柱上套装绕组）、铁轭（连接铁芯以形成闭合磁路）组成，为了减小涡流和磁滞损耗，提高磁路的导磁性，铁芯采0.35mm0.5mm厚的硅钢片涂绝缘漆后交错叠成。 小型变压器铁芯截面为矩形或方
2、形，大型变压器铁芯截面为阶梯形，这是为了充分利用空间。 铁芯变压器工作原理变压器工作原理 绕组： 绕组是变压器的电路部分 铜或铝导线包绕绝缘纸以后绕制而成。 绕组变压器工作原理绕组是变压器的电路部分，采用铜线或铝线绕制而成，原、副绕组同心套在铁芯柱上。为便于绝缘，一般低压绕组在里，高压绕组在外，但大容量的低压大电流变压器，考虑到引出线工艺困难，往往把低压绕组套在高压绕组的外面。变压器工作原理 变压器的附件：变压器工作原理变压器工作原理变压器工作原理变压器工作原理变压器工作原理变压器工作原理变压器工作原理 油箱是装器身和变压器油的，为了便于散热，有的箱壁上焊有散热管。 变压器油的作用是绝缘和冷却
3、。变压器工作原理 变压器的工作原理：变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能电压器的主要部件是一个铁心和套在铁心上的两个绕组。与电源相连的线圈，接收交流电能，称为一次绕组 用U1 ，I1，E1，N1表示;与负载相连的线圈，送出交流电能，称为二次绕组 用U2，I2，E2 ，N2表示;同时交链一次，二次绕组的磁通量的相量为 Fm m ,该磁通量称为主磁通;变压器工作原理 变压器原理图（图变压器原理图（图3-13-1） 若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，则有 不计铁心损失，根据能量守恒原理可得 由此得出一次、二次绕组电压和电流有效值的关系： 令 K=N1/
4、N2，称为匝比（亦称电压比），则变压器工作原理变压器工作原理 变压器的铭牌参数： 每台变压器都有一铭牌，上面标注着型号、额定值及其它数据，便于用户了解变压器的运行性能。电力变压器产品型号 SL7315/10 产品编号 额定容量 315kVA 使用条件 户外式额定电压 10000/400V 冷却条件 ONAN额定电流 18.2/454.7A 短路电压 4%额定频率 50 Hz 器身吊重 765kg相 数 三相 油 重 380kg联接组别 Y yno 总 重 1525kg制 造 厂 生产日期 图14电力变压器铭牌示意图 变压器工作原理 额定容量SN： 它是变压器额定工作条件下输出能力的保证值，是额
5、定视在功率，单位有：伏安（VA）或千伏安（kVA）或兆伏安（MVA）。 一般容量在630kVA以下的为小型电力变压器；8006300kVA的为中型电力变压器；800063000kVA为大型电力变压器； 90000kVA及以上的为特大型电力变压器；变压器工作原理 额定电压额定电压U U1N1N/U/U2N2N 均指线值电压。原边额定电压U1N1N是指电源加在原绕组上的额定电压；副边额定电压U2N2N是指原边加额定电压副边空载时副绕组的端电压，单位有：伏（V）或千伏（kV）。变压器工作原理 额定电流额定电流I I1N1N/I /I2N2N 均指线值电流。原、副边额定电流是指在额定容量和额定电压时所
6、长期允许通过的电流，单位有：安（A） 额定频率额定频率f fN N 指工业用电频率，我国规定为50Hz。变压器工作原理 变压器的额定容量、额定电压、额定电流之间的关系为： 单相变压器： 三相变压器：NNNNNIUIUS2211NNNNNIUIUS221133n变压器三相绕组接线有两种： 1、星形联结 星形联结记作：“Y”或“y” 2、三角形联结 三角形联结记作：“D”或“d”变压器工作原理变压器工作原理变压器工作原理变压器工作原理 变压器的分类：按用途分类：升压变压器、降压变压器；按相数分类：单相变压器和三相变压器；按线圈数分类：双线圈变压器、三线圈变压器和自耦变压器；按铁心结构分类：心式变压器和组式变压器；按调压方式分类：无载调压变压器、有载调压变压器；按冷却介质和冷却方式分类：油浸式变压器和干式变压器等；按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。变压器工作原理本次课程结束，谢谢大家
