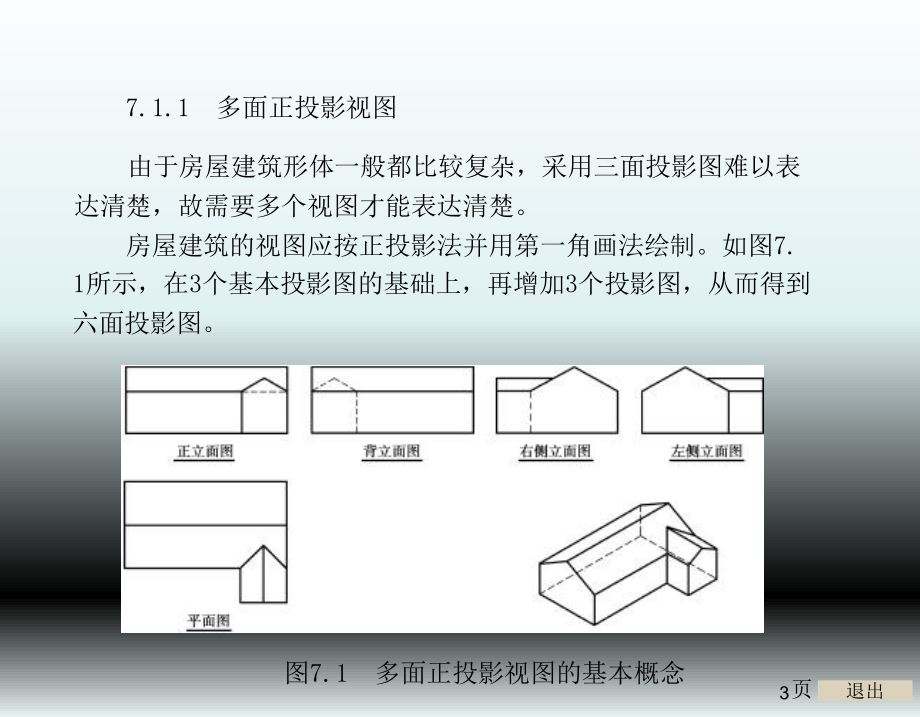

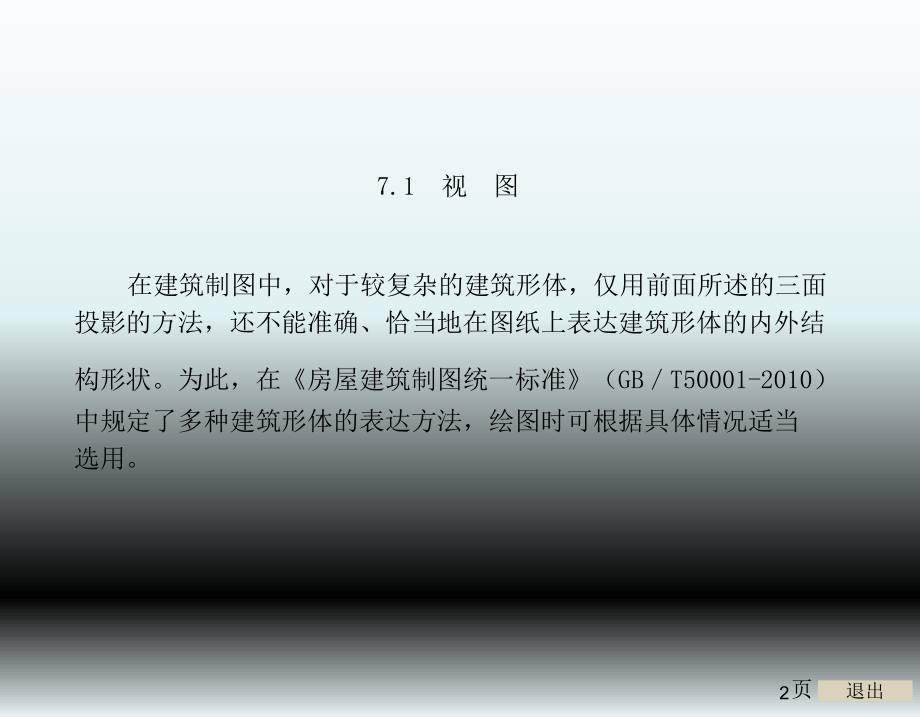

1、退出页1退出页7.1视图在建筑制图中，对于较复杂的建筑形体，仅用前面所述的三面投影的方法，还不能准确、恰当地在图纸上表达建筑形体的内外结构形状。为此，在房屋建筑制图统一标准（GBT50001-2010）中规定了多种建筑形体的表达方法，绘图时可根据具体情况适当选用。2退出页7.1.1多面正投影视图由于房屋建筑形体一般都比较复杂，采用三面投影图难以表达清楚，故需要多个视图才能表达清楚。房屋建筑的视图应按正投影法并用第一角画法绘制。如图7.1所示，在3个基本投影图的基础上，再增加3个投影图，从而得到六面投影图。图7.1多面正投影视图的基本概念3退出页在房屋建筑制图统一标准（GBT50001-2010
2、）中规定，由前向后投射得到的视图称为正立面图。由上向下投射得到的视图称为平面图。由左向右投射得到的视图称为左侧立面图。由右向左投射得到的视图称为右侧立面图。由后向前投射得到的视图称为背立面图。如图7.2和图7.3所示，建筑施工图中的每个视图一般均应标注图名。各视图图名的命名主要包括平面图、立面图等。图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准。如在同一张图纸上，各视图的位置宜按如图7.2或如图7.3所示的顺序进行配置。如图7.2所示，平面图应以楼层编号来进行命名，如地下二层平面图、地下一层平面图、首层平面图、二层平面图等。立面图一般以该图两端的轴线编号
3、来进行命名。无定位轴线的建筑物可按4退出页5退出页平面图各面的朝向确定立面图的名称，如图7.3所示。6退出页7.1.2镜像投影视图当某些工程结构形状的视图用第一角画法不易表达时，可用镜像投影法绘制，如图7.4所示。此时，应在图名后注写镜像或画出镜像投影识别符号。镜像投影视图主要应用在装饰工程中，如吊顶平面图。图7.4镜像投影法7退出页7.1.3视图布置的补充说明分区绘制的建筑平面图应绘制组合示意图，指出该区在建筑平面图中的位置。各分区视图的分区部位及编号均应一致，并应与组合示意图一致，如图7.5所示。图7.5分区绘制建筑平面图建筑总平面图应反映建筑物在室外地坪上的墙基外包线，8退出页不应画屋顶
4、平面投影图。同一工程不同专业的总平面图，在图纸上的布图方向均应一致。单体建（构）筑物平面图在图纸上的布图方向，必要时可与其在总平面图上的布图方向不一致，但必须标明方位。不同专业的单体建（构）筑物平面图，在图纸上的布图方向均应一致。建（构）筑物的某些部分，如与投影面不平行，在画立面图时，可将该部分展至与投影面平行，再以正投影法绘制，并应在图名后注写展开字样。建筑吊顶（顶棚）灯具、风口等设计绘制布置图，应是反映在地面上的镜像投影图，不是仰视图。9退出页7.2剖面图在建筑工程图中，建筑形体的可见轮廓线用粗实线绘制，不可见轮廓线则用细虚线绘制。当形体的内部结构比较复杂时，视图中会出现很多虚线，视图中的
5、实线和虚线纵横交错，混淆不清，给绘图、读图和标注尺寸都带来很多的不便。另外建筑工程中还常常要求表示出建筑构件的建筑材料。为解决以上问题，可采用剖面图的方法来表达。10退出页7.2.1基本概念如图7.6所示，假想用剖切面剖开台阶，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投射所得的投影称为剖面图。如图7.6（）所示为台阶的投影视图，左侧立面图出现了虚线，使得形体表达不很清楚。如图7.6（）所示，假想用一个与台阶左右对称的剖切面将台阶剖开，移去观察者与平面之间的部分，而将其余部分向面投射，即可得到左侧立面图的剖面图，其中剖开台阶的平面称为剖切面。如图7.6（）所示，台阶被剖切后，其踏
6、步部分变为可见，用粗实线绘制，避免了画虚线，这样使得台阶的表达更清晰。11退出页12退出页如图7.6（）所示，剖面图除应画出剖切面切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用粗实线绘制，剖切面没有切到、但沿投射方向可以看到的部分，用中实线绘制。剖面图中一般不画虚线。剖面图的剖切过程是一个假想的过程，因此当一个视图画成剖面图时，其他视图仍应完整画出。剖面图的剖切面一般选与对称面重合或通过孔洞的中心线，使剖切后的图形尽量完整，并反映实形。13退出页7.2.2常用建筑材料图例如图7.6（）所示，剖面图的剖切面与物体的接触部分称为剖切区域。剖切区域应绘制表示建筑材料的图例
7、，常用的建筑材料图例见表7.1。14退出页表7.1常用建筑材料图例图例备注包括各种自然土壤序号123456名称自然土壤夯实土壤沙、灰土沙砾石、碎砖三合土石材毛石15退出页包括实心砖、多孔砖、砌块等砌体。7891011普通砖耐火砖空心砖饰面砖焦渣、矿渣断面较窄不易绘出图例线时，可涂红，并在图纸备注中加注说明，画出该材料图例包括耐酸砖等砌体指非承重砖砌体包括铺地砖、马赛克、陶瓷锦砖、人造大理石等包括与水泥、石灰等混合而成的材料16退出页1212混凝土混凝土筋混凝土筋混凝土包括各种强度等级包括各种强度等级、骨料骨料、添加、添加剂的混凝土剂的混凝土在剖面图上画出钢筋时在剖面图上画出钢筋时，不画图不画图
8、例线例线断面图形小断面图形小，不易画出图例线不易画出图例线1313钢筋混凝土钢筋混凝土时时，可，可涂黑涂黑本图例指能承重的混凝土及钢17退出页续表序号名称图例备注包括水泥珍珠岩、沥青珍珠岩、泡141516171819多孔材料纤维材料泡沫塑料材料木材胶合板石膏板沫混凝土、非承重加气混凝土、软木、蛭石制品等包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料上图为横断面，上左图为垫木、木砖或木龙骨下图为纵断面应注明为层胶合板包括圆孔、方孔石膏板、防水石膏板、硅钙板、防火板等18退出页202122232425金属网状材料液体玻璃橡胶塑料包括各种金属图形小时，可
9、涂黑包括金属、塑料网状材料应注明具体材料名称应注明具体液体名称包括平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、夹层玻璃、镀膜玻璃等包括各种软、硬塑料及有机玻璃等19退出页2626防水材料防水材料构造层次多或比例大时构造层次多或比例大时，采用上图例采用上图例2727粉刷粉刷本图例采用较稀的点本图例采用较稀的点20退出页（1）一般规定建筑材料的图例画法，对其尺度比例不作具体规定。使用时，应根据图样大小而定，如图7.6（）所示。建筑图例的图线应间隔均匀，疏密适度，做到图例正确，表示清楚。不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是防水石膏板时），应在图上附加必要的说明。两
10、个相同的图例相接时，图例线宜错开或使倾斜方向相反，如图7.7（）所示。两个相邻的涂黑图例间应留有空隙。其净宽度不得小于0.5，如图7.7（）所示。下列情况可不加图例，但应加文字说明：.一张图纸内的图样只用一种图例时。.图形较小无法画出建筑材料图例时。21退出页需画出的建筑材料图例面积过大时，可在断面轮廓线内沿轮廓线作局部表示，如图7.7（）所示。图7.7建筑图例一般规定当选用房屋建筑制图统一标准（GBT50001-2010）标准中未包括的建筑材料时，可自编图例。但不得与标准所列的图例重复。绘制时，应在适当位置画出该材料图例，并加以说明。（2）常用建筑材料图例常用建筑材料应按表7.1所示图例画法
11、绘制。22退出页7.2.3剖面图的种类及画法由于建筑形体内部形状一般都比较复杂，因此，常常需要选用不同数量、不同位置的剖切面来剖切形体，才能把它们内部的结构形状表达清楚。根据房屋建筑制图统一标准（GBT50001-2010）中的有关规定，建筑剖面图应按下面几种方法剖切后进行绘制。（1）用一个剖切面剖切如图7.8所示的建筑形体，用一个垂直剖切面和一个水平剖切面剖开形体后，分别得到了1-1剖面图和2-2剖面图。（2）用两个或两个以上平行的剖切面剖切有的建筑形体内部结构层次较多，用一个剖切面剖开形体还不能将其内部全部表达清楚，可以采取用两个或两个以上平行剖切面剖切形体的方法，如图7.9所示。23退出
12、页图7.8用一个剖切面剖切采用两个或两个以上平行剖切画剖面图应注意以下两点：画剖面图时，应把几个平行的剖切平面视为一个剖切平面。在剖面图中，不可画出两平行的剖切面所剖到的两断面在转折处的分界线。同时，剖切平面转折处不应与图形轮廓线重合。在剖切平面起、迄、转折处都应画上剖切位置线，投射方向线与图形外的起、迄剖切位置线垂直，每个符号处应注上同样的编24退出页图7.9用两个或两个以上平行的剖切面剖切25退出页号，图名应为-剖面图。（3）用两个相交的剖切面剖切采用两个相交的剖切面（交线垂直于某一投影面）剖切建筑形体，剖切后应将倾斜投影面的形体绕交线旋转到与基本投影面平行的位置后再投影，如图7.10所示
13、。画图时，应先旋转，后投影。用此方法作图时，应在图名后注明展开字样。（4）分层剖切用几个互相平行的剖切平面分别将物体局部剖开，把几个局部剖面图重叠画在一个视图上，用波浪线将各层的投影分开，这样的剖切方法称为分层剖切，如图7.11所示。分层剖切主要用来表达物体各层不同的构造做法。分层剖切一般不标注。26退出页图7.10用两个相交的剖切面剖切7.2.4剖面图的标注27退出页图7.11分层剖切的剖面图（1）剖切符号剖面图的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖切位置线的长度宜为610。剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为46，如图28退出页7.12所示。也可
14、采用国际统一和常用的剖切方法，如图7.13所示。绘制时，剖面图的剖切符号不应与其他图线相接触。图7.12剖面图的剖切符号（2）剖切符号的编号剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、29退出页图7.13国际统一和常用的剖切符号由下向上连续编排，并应注写在剖视方向线的端部，如图7.12所示。需要转折的剖切位置线应在转角的外侧加注与该符号相同的编号，如图7.14所示。30退出页图7.14平行剖切符号的编号建（构）筑物剖面图的剖切符号及其编号应注在0.000标高的平面图或首层平面图上，如图7.15所示。31退出页局部剖面图（不含首层）的剖切符号及其编号应注在包含剖切部位的最下面一层的平面
15、图上，如图7.16所示。（3）剖面图标注的步骤在剖切平面的迹线的起、迄和转折处标注剖切位置线，在图形外的位置线两端画出投射方向线，如图7.17所示。在投射方向线的端部注写剖切符号编号，如图7.17中1-1。如果剖切位置线需要转折时，应在转角外侧注上相同的剖切符号编号，如图7.14中的1-1。在剖面图下方标注剖面图名称，如图7.17中的1-1剖面图，在图名下绘一水平粗实线，其长度应以图名所占长度为准，如图7.17中的2-2剖面图。32退出页图7.16局部剖面图的剖切符号及其编号33退出页图7.17剖面图的标注34退出页7.3断面图35退出页7.3.1基本概念断面图是假想用剖切面将物体某部分切断，
16、仅画出该剖切面与物体接触部分的图形，如图7.18所示为钢筋混凝土梁的断面图。断面图常用来表示建筑及装饰工程中梁、板和柱等某一部位的断面实形，需要单独绘制。36退出页断面图的断面轮廓线用粗实线绘制，断面图的剖切区域内也要绘出建筑材料图例，其画法同剖面图。37退出页7.3.2断面图的种类及画法断面图主要用来表示物体某一部位的截断面形状。根据断面图在视图中的位置不同，主要分为以下3种情况：杆件的断面图可绘制在靠近杆件的一侧或端部处并按顺序依次排列。如图7.19所示为钢筋混凝土梁的断面图画法。图7.19断面图按顺序排列38退出页杆件的断面图也可绘制在杆件的中断处，此种断面图无须标注。如图7.20所示为钢筋混凝土梁的断面图画法。图7.20断面图画在杆件中断处结构梁板的断面图可画在结构布置图上，此种断面图无须标注，其轮廓线用粗实线表示，当视图中的轮廓线与断面轮廓线重合时，视图的轮廓线仍应连续画出，不可间断。如图7.21所示为钢筋混凝土梁的断面图画法。39退出页7.3.3断面图的标注（1）剖切符号断面图的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为610。如图7.22所示的1-1和2-2
