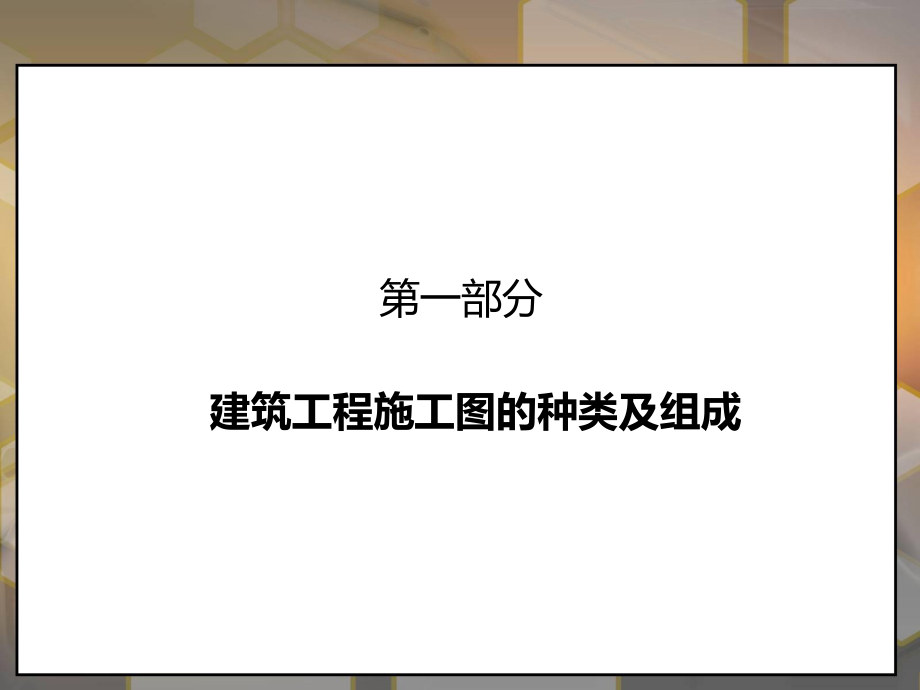

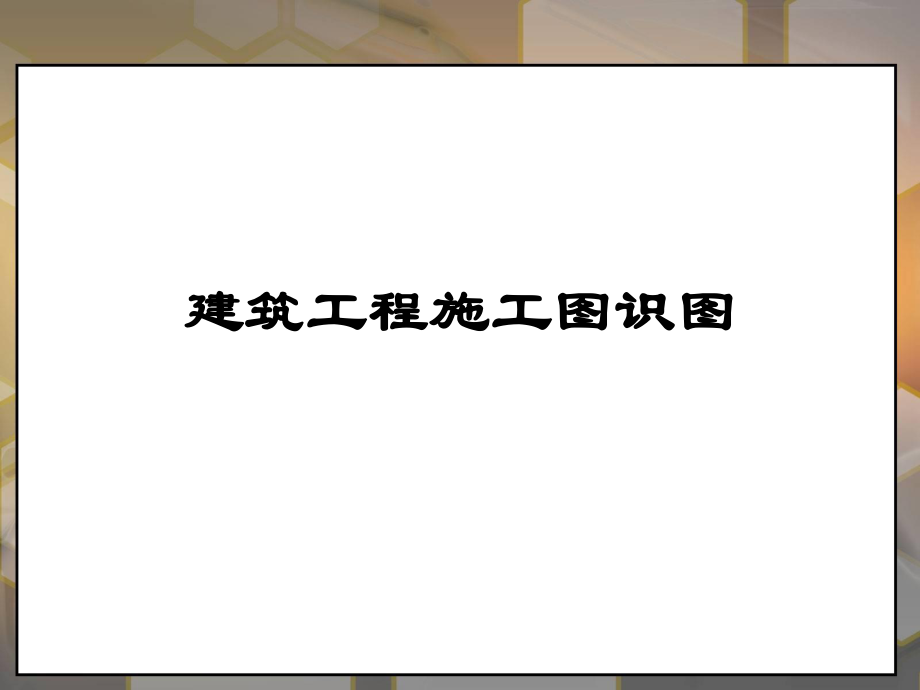

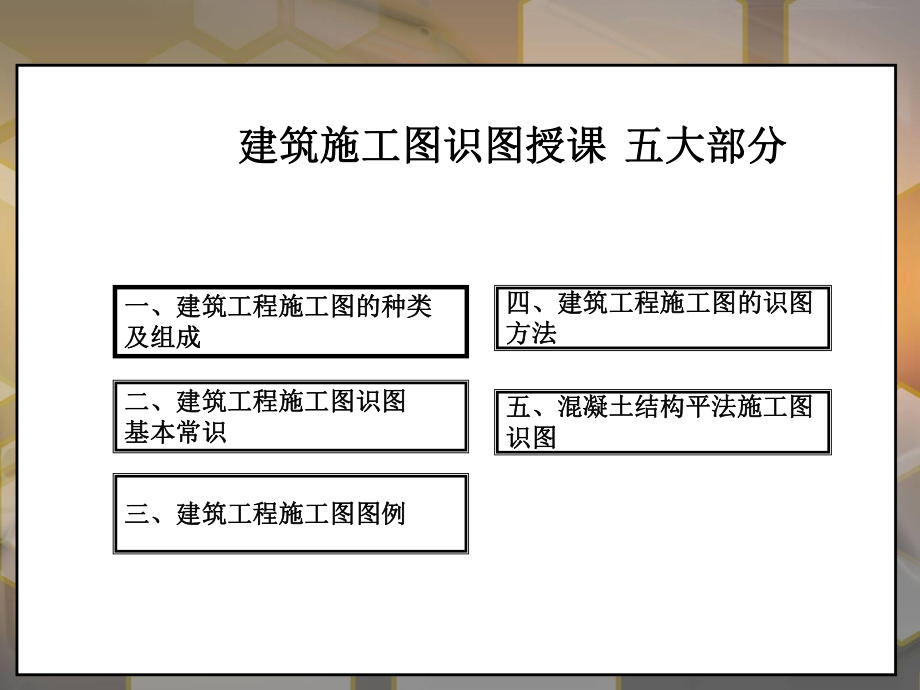

1、建筑工程施工图识图建筑工程施工图识图 一、建筑工程施工图的种类一、建筑工程施工图的种类及组成及组成 二、建筑工程施工图识图二、建筑工程施工图识图基本常识基本常识四、建筑工程施工图的识图四、建筑工程施工图的识图方法方法三、建筑工程施工图图例三、建筑工程施工图图例五、混凝土结构平法施工图五、混凝土结构平法施工图识图识图 建筑施工图识图授课建筑施工图识图授课 五大部分五大部分第一部分建筑工程施工图的种类及组成一、图及施工图的概念 1、图的基本概念 2、图形的基本概念 3、施工图的基本概念二、施工图的种类 建筑工程施工图可以划分为总平面布置图、建筑图(又称土建图)和安装图(给排水、含消防、采暖、通风和

2、电气施工图等)三大部分。 表明建筑安装工程全局性内容的施工图为基本图,如建筑平面图、立面图、剖面图和总平面图;表明某一局部或某一构(配)件详细构造材料、尺寸和做法的图样为详图。三、施工图的组成及内容 (一)施工图的组成(二)施工图的内容 (1)图纸目录 表明本套图纸组成情况的图页,称作图纸的“目录”,其格式及内容组成,国家没有统一规定,由各设计单位自行确定。 (2)设计说明 主要阐明本工程的设计依据、设计标准和施工要求等,通过阅读可以了解该设计项目的概貌和总的施工注意事项以及其他应说明的问题。(3)建筑工程施工图 建筑工程施工图一般包括有建筑总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详

3、图等。 1)建筑总平面图 建筑总平面图简称总平面图。它是假设在建设区的上空向下投影所得的水平投影图。 2)建筑施工图 表明建筑物的集合行状、尺寸、构造以及内、外部装饰情况、门窗安装位置的施工图纸,称为建筑施工图。 建筑施工图包括:建筑平面图、建筑立面图、建筑剖面图、建筑详图等; 3)结构施工图 结构施工图纸,按照所在部位和所使用材料的不同,通长划分为混凝土及钢筋混凝土结构施工图、钢结构施工图、木结构施工图等。四、建筑工程施工图纸的排列次序 建筑工程施工图纸的排列次序,各设计单位不完全相同,一般来说,其排列次序可用程序式表示为:图纸目录设计总说明建筑总平面图建筑图结构图给排水图暖通空调图电气工程

4、图建筑智能系统安装图 一般是全局性图纸在前,局部性图纸在后;先施工的图纸在前,后施工的图纸在后。第二部分建筑工程施工图识图基本常识一、图面的组成及尺寸 根据国家标准GB/T5001-2010房屋建筑制图统一标准规定,图面由幅面线(又称“边框”)、图框线、标题栏及会签栏四部分组成。 图纸幅面共分五类:A0A4二、标题栏 根据工程的需要选择确定其尺寸、格式及分区。签字栏应包括实名列和签名列,并应符合下列规定: (1)涉外工程的标题栏内,各项主要内容的中文下方应附有译文,设计单位的上方或左方,应加“中华人民共和国”字栏。 (2)在计算机制图文件中当使用电子签章与认证时,应符合国家有关电子签名法的规定

5、。三、图线 设计人员绘图所采用的各种线条称为图线。(各专业制图标准详见教材)四、比例 建筑工程施工图纸中所画物体图形的大小与物体实际大小的比值成为比例。五、标高 建筑工程施工图中建筑物各部分的高度和被安装物体高度均用标高来表示。 标高有绝对标高和相对标高之分。绝对标高又称海拔标高,是以青岛市的黄海平面作为零点而确定的高度尺寸;相对标高是选定建筑物某一参考面或参考点作为零点而确定的高度尺寸。六、定位轴线 凡标明建筑物承重墙、柱、梁等主要承重构件的位置所画的轴线,称为定位轴线;七、剖切符号 剖切符号由剖切位置线及剖视方向线组成。如图所示:八、索引符号与详图符号 在建筑平、立、剖面图中,由于绘图比例

6、较小,对于某一局部或构件无法表达清楚,如需采用较大的比例另画详图时,均以其规定符号索引符号表示,如图:九、引出线 建筑工程施工图中某一部位由于地盘的关系而无法标注较多的文字或数字时,一般都采用一根细实线从需要标注文字或数字的位置绘至图纸中空隙较大的位置,而绘出的这条细实线就称作引出线。十、其他符号 (1)对称符号 (2)连接符号 (3)指北针 (4)风向频率标记符号十一、尺寸标注 建筑工程施工图上的尺寸,包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字四个方面内容。第三部分建筑工程施工图图例一、常用建筑材料图例(详见教材)二、建筑构造及配件图例(详见教材)三、水平及垂直运输装置图例(详见教材)第四

7、部分建筑工程施工图的识图方法一、建筑工程施工图识图的步骤 1先看目录。了解建筑性质,建筑结构类型,建筑面积大小,图纸张数等信息。 2按照图纸目录检查各类图纸是否齐全,有无错误,标准图是哪一类。把它们查全准备在手边以便可以随时查看。 3看设计说明。了解建筑概况和施工技术要求。 4看总平面图。了解建筑物的地理位置、高程、朝向及建筑有关情况,考虑如何进行定位放线。 5看完总平面图,依次看平面图、立面图、剖面图,通过平、立、剖面图,在脑海中逐步建立立体形象。 6通过平、立、剖形成建筑的轮廓以后,再通过详图了解各构件、配件的位置,及它们之间是如何连接的。二、建筑工程施工图识图的方法 基本图、详图结合起来

8、识读 建筑图、结构图结合起来识读 平面图、立面图、剖面图结合起来识读 设计说明、建筑用料表、门窗及过梁表等结合起来阅读 由外向里看,由大到小看,由粗到细看 先主体,后局部,图样与说明互相对着看三、建筑工程施工图识图举例(一)建筑施工图识图1、建筑平面图识图 看图时应该根据施工顺序抓住主要部位。如应先记住房屋的总长、总宽,几道轴线,轴线间的尺寸,墙厚,门、窗尺寸和编号,门窗还可以列出表来(如表),可以提请加工。其他如楼梯平台标高,踏步走向,以及在砌砖时有关的部分应先看懂,先记住。其次再记下一步施工的有关部分, 往往施工的全过程中,一张平面图要看好多次。所以看图纸时先应抓住总体,抓住关键,一步步的

9、看才能把图记住。 屋顶平面图主要说明屋顶上建筑构造的平面布置。它包括如住宅屋顶上的排烟气道、通风通气孔道的位置,屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置,有的还有前后檐的雨水排水天沟等。不同房屋的屋顶平面图是不相同的,由于屋顶形状,雨水排水方式(内落水或外落水)不同,平面布置也不一样。这些都要在看图中根据图上的具体情况来了解其内容了。 拿到屋顶平面图后,先看它外围有无女儿墙或天沟,再看流水坡向,雨水出口及型号,再看出入人孔位置,附墙的上屋顶铁爬梯的位置及型号。2、建筑剖面图识图 剖面图每层都以楼板为分界,主要表示房屋的内部竖向构造。通过看剖面图应记住各层的标

10、高,各部位的材料做法,关键部位尺寸如内高窗的离地高度,墙裙高度。其他如外墙竖向尺寸,标高,可以结合立面图一起记就容易记住,这在砌砖施工时很重要。同时由于建筑标高和结构标高有所不同,所以楼板面和楼板底的标高必须通过计算才能知道。对于未标明的尺寸或标高,我们可在已看懂图纸的基础上,把它计算出来,这也是“看”应该懂得的一个方法。3、建筑立面图识图 立面图是一座房屋的立面形象,因此主要的应记住它的外形,外形中主要的是标高,门、窗位置,其次要记住装修做法,哪一部分有出檐,或有附墙柱等,哪些部分做抹面,都要分别记住。此外如附加的构造如爬梯、雨水管等的位置,记住后在施工时就可以考虑随施工的进展进行安装。 总

11、之立面图是结合平面图说明房屋外形的图纸,图示的重点是外部构造,因此这些仅从平面图上是想象不出的,必须依靠立面图结合起来,才能把房屋的外部构造表达出来。4、建筑详图识图墙身详图 阅读外墙详图时,首先应找到详图所表示的建筑部位,与平面图、剖面图或立面图对应来看。 看图时要由下向上或由上向下阅读。要一个节点一个节点阅读,了解各部位的详细构造尺寸做法,并应与材料做法表核对,看其是否一致。 第一节点:室内外地坪部分(包括勒脚、室内地面、室外地面、散水、台阶、防潮层)。由室外地坪至一层窗的低标高。 第二节点:窗套部分(包括室内窗台、室外窗台、过梁、圈梁、楼板)。由一层窗的顶标高至顶层窗的低标高。 第三节点

12、:檐口部分(包括挑檐、女儿墙、屋顶构造层次、圈梁、屋面板、雨水板)。由顶层窗的顶标高至檐口顶部。(二)结构施工图识图1、基础平面布置情况 基础是位于建筑物底层地面以下,承受上部建筑物全部在和的构件。基础平面图是表明基础类型、平面尺寸、剖切位置、剖切形式及剖切极好等情况的施工图。2、基础构成材料 从基础平面图上只能得知它的平面布置状况,而不知道它的构成材料、埋设深度和详细尺寸等。3、基础施工要求 了解施工要求对正确选用材料质量和概预算选套定额单价有重要的作用。(三)建筑工程施工图识图注意事项(1)注意由大到小,由粗到细,循序看图(2)注意平、立、剖面图相互对照,综合看图(3)注意由整体到局部系统

13、地去看图(4)注意索引标志和详图标志(5)注意图例、符号和代号(6)注意计量单位和要求(7)注意附注或说明(8)综合实物看图(9)发现图中有不明白或错误时,应及时询问设计人员第五部分混凝土结构平法施工图识图一、平法施工图的概念 把结构构件的尺寸和配筋等,按照平面整体表示方法的制图规则,整体直接地表示在各类构件的结构布置平面图上,再与标准构造详图配合,即构成一套新型完整的结构设计图样,就称作平法施工图。(1)G101-1(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)(2)G101-2(现浇混凝土板式楼梯)(3)G101-3(筏形基础)(4)G101-4(现浇混凝土楼面与屋面)(5)G101-6(独立基础、条形基础、桩基承台)二、平法施工图的一般规定 详见教材三、平法施工图识图(一)基础图识图筏形基础 梁板式 平板式1、筏形基础的种类2、梁板式筏形基础平法施工图的表示方法3、梁板式筏形基础构件的类型与编号4、基础主梁与基础次梁的平面注写5、基础梁底部非贯通纵筋的长度规定6、梁板式筏形基础平板的平面注写(二)柱平法施工图识图1、柱平法施工图的表示方法2、柱平法施工图列表注写方式3、柱平法施工图截面注写方式(三)有梁板平法施工图识图1、有梁楼盖板平法施工图表达方式2、板块集中标注3、板支座原位标注四、平法施工图识图举例1、阅视图面组成2、阅视图面注写方式3、阅视设计说明
