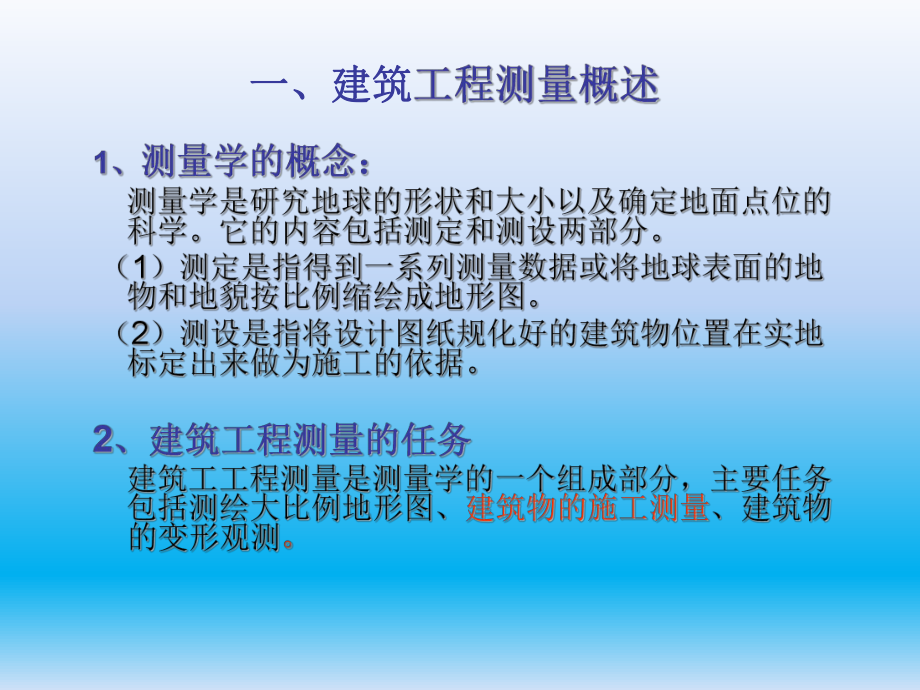

建筑工程施工测量.ppt_第3页
第3页 / 共18页
建筑工程施工测量.ppt_第4页
第4页 / 共18页
建筑工程施工测量.ppt_第5页
第5页 / 共18页
建筑工程施工测量.ppt_第6页
第6页 / 共18页
建筑工程施工测量.ppt_第7页
第7页 / 共18页
建筑工程施工测量.ppt_第8页
第8页 / 共18页
建筑工程施工测量.ppt_第9页
第9页 / 共18页
建筑工程施工测量.ppt_第10页
第10页 / 共18页
亲,该文档总共18页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《建筑工程施工测量.ppt》由会员分享,可在线阅读,更多相关《建筑工程施工测量.ppt(18页珍藏版)》请在第壹文秘上搜索。

1、梅溪湖国际广场一期工程梅溪湖国际广场一期工程建筑工程施工测量建筑工程施工测量主要讲解内容主要讲解内容一、建筑一、建筑二、建筑施工测量前的准备工作1、控制点的移交及复测 施工单位进场后,测量员首先应从甲方获取经甲方工程师 或规化局签字认可的导线控制点坐标及高程数据,并进行现场的控制点的移交,办好移交手续。并进行导线点坐标的复测,及标高的复核。2、熟读、审核图纸 熟读总平面图、桩基平面图、基础平面图、结构图等。向甲方获取各图电子版本(主要方便后续坐标放样的数据获取)。并仔细审核电子版各轴线之间及结构的尺寸关系与甲方提供的蓝图或经甲方签字认可的白图进行对比。如有不符之处,应对电子版按照蓝图进行修改。

2、熟记此工程正负零的绝对标高。 读图、审图提取放样坐标的操作方法三、三、 1、工程平面控制网建立及测量方法、工程平面控制网建立及测量方法 、布置原则:平面控制网应先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则。 、在施工场地基坑范围外四周布置至少4个控制点成矩形,进行导线控制点加密测量(即导线点的连接闭合测量)。根据甲方提供的已知两点A点与B点用全站仪通过角度测回法测各点夹角(即内角)及各两点之间的距离,角度中误差及测距中误差在允许范围内即可进行下一步的闭合导线内业计算,否则重新测量。平差后可得K1-K4点坐标。共4个点组成的测控网,对整个建筑物进行有效测控。控制点可联合测控,相互检测

3、,主要用来防止在基础施工时(如开挖土方)对控制点的破坏,能随时对各控制点进行恢复,同时也可以直接对各个分区进行测控。平面及基坑开挖时高程控制网布置示意图连接闭合测量的角度测量及距离测量示意图连接闭合测量的角度测量及距离测量示意图2、高程控制网建立及测量方法、高程控制网建立及测量方法本工程高程控制网布设分为两个阶段:、地下室阶段(0.000M以下)、地面阶段(0.000M以上)高程控制网的测量方式: 采用闭合测量,即从已知A点高程依次测至K1、K2、K3、K4最后复测至A点形成一个闭合测量(即A点的设计高程减A点的实测高程的差值)。其闭合差符合规范(即闭合差小于6N或12L)要求即可进行平差计算

4、得各点高程。1、楼层内控点的平面布置 轴线控制点整体传递上楼层,组成轴线控制网,在同一层投测的纵主轴线不得少于2条,横主轴线不得少于一条,以此做角度、距离的校核。经校核无误后进行细部的放样。在进行细部墙柱放样的同时,偏距30cm弹一条墨线,便于工人在装完模板后,可供质检员自检及监理的复查。也可作为后续的楼层装修的平面控制线。2、楼层内控点竖向投测(即楼层的垂直度内控测量) 操作方法:首先将激光经纬仪安置在首层控制点上,对中整平后,将竖直度盘置为00000“,打开电源开关,仪器发射激光束,穿过楼板预留洞直射到激光接收靶上,激光铅垂仪操作人员首先调整焦距使激光束聚焦成光点,然后转动仪器,激光点在接

5、收靶上的轨迹形成圆圈,上面操作接收靶人员见光后挪动接收靶,使靶心与圆心重合,此时固定靶位,接收靶中心即控制点位置。轴线投测时,测量人员互相之间用对讲机进行联络。内控点的投射由于铅垂仪会随着距离的越长误差越大。所以应对内控点8到10层进行一次整数平移或封闭放线孔利用原投测的轴线进行恢复,并对封闭口进行保护。并在每次更换内控点时应对内控点的距离及角度进行复测,并及时进行调整。防止楼层旋转错位。 一、设置要求:砌筑阶段双线控制法或抹灰阶段十字线控制法;各项目选择其中一种方式进行房间方正度控制。六、房间方正度控制线设置二、设置方法及流程:1、双线控制法:(控制线离墙边300mm)砌筑放线双线控制(弹双

6、条墨色一条为砌筑位置线,一条为控制线) 控制线阴阳角红漆标注 砌筑砖墙 贴灰饼(将激光水平仪架至控制线一端,打开竖向激光对准控制线另一端,用钢尺控制灰饼的厚度,钢尺至红外线的距离应一致。) 室内抹灰。 2、十字线控制法:根据主轴线设置室内十字线 依据十字线设置方正度控制线 控制线阴阳角红漆标注 贴灰饼(将激光水平仪架至控制线一端,打开竖向激光对准控制线另一端,用钢尺控制灰饼的厚度,钢尺至红外线的距离应一致。) 室内抹灰。 三、检查方法及允许偏差:1、房间方正度允许偏差为6mm。2、采用激光测距仪或者钢尺测量每道墙面的两端部位与控制线之间的距离,分别记录为A1与A2、 B1与B2、 C1与C2、

7、 D1与D2,至少八个点;每组数据之间的差值(如A1A2)在6mm以内,视为合格。3、各项目部(抽检10)、监理(抽检30)、总包(100全检)需联合建立房间方正度分户档案。A1A2B1B2C1C2D1D2 1、常规方法: 用经纬仪或全站仪进行投测。 、在首层利用纵横主控线引测至建筑外墙的四个大角的两个方向,一般可为至外墙10-30cm位置,弹一根竖向50cm-100cm长的墨线用红三角进行标识。记录好此线与建筑轴线的距离关系。 、待首层以上外墙拆模后即可进行楼层的垂直度的检测,对准首层的竖向墨线垂直于外墙一定距离,架设经纬仪精平后,望远镜竖向十字丝对准墨线往上进行投测,用红铅笔作好两处标记,连接两处标记,弹一条竖向墨线,用钢尺量取此墨线至所投测点的楼层主控线之间的距离。与设计值的差值即为垂直度的偏差。 2、现使用方法: 由于现楼层之间距离较近,楼层过高,且施工现场场地的限制,常规方法往上投测不能满足本工程垂直度的检测,因此本工程采用往上投测的方法为每3层用吊锤往上进行首层竖向墨线的传递。其他同上。3、建筑垂直度允许偏差 现浇混凝土结构墙柱构件的垂直度允许偏差,分为层间与全高两方面同时控制,层高5m时及5m时的层间垂直度偏差分别不能大于8mm及10mm;总高偏差不能大于H1000及30mm(H为建筑物全高)。 谢谢各位领导批评指正!
