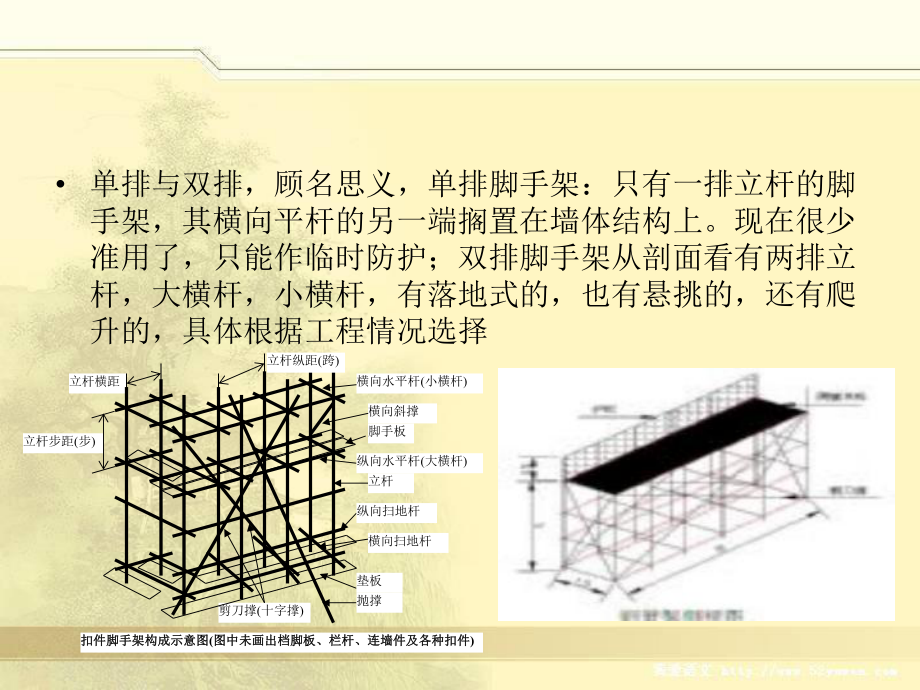

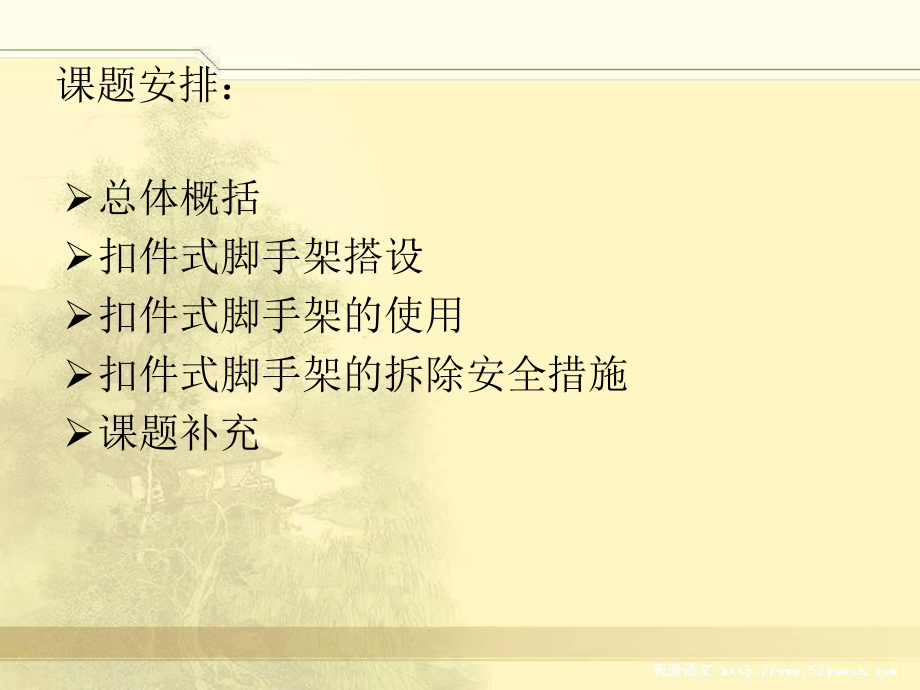

1、课题安排：总体概括扣件式脚手架搭设扣件式脚手架的使用扣件式脚手架的拆除安全措施课题补充 单排与双排，顾名思义，单排脚手架：只有一排立杆的脚手架，其横向平杆的另一端搁置在墙体结构上。现在很少准用了，只能作临时防护；双排脚手架从剖面看有两排立杆，大横杆，小横杆，有落地式的，也有悬挑的，还有爬升的，具体根据工程情况选择立杆步距(步)立杆横距剪刀撑(十字撑)横向水平杆(小横杆)纵向水平杆(大横杆)横向斜撑脚手板立杆垫板纵向扫地杆横向扫地杆抛撑扣件脚手架构成示意图扣件脚手架构成示意图(图中未画出档脚板、栏杆、连墙件及各种扣件图中未画出档脚板、栏杆、连墙件及各种扣件)立杆纵距(跨) 单排脚手架的构造基本上
2、与双排脚手架相同，只是单排脚单排脚手架的构造基本上与双排脚手架相同，只是单排脚手架只有外侧立杆，其横向水平杆的一端与纵向水平杆或手架只有外侧立杆，其横向水平杆的一端与纵向水平杆或立杆相连，另一端则连在内侧的墙上，其插入墙内的长度立杆相连，另一端则连在内侧的墙上，其插入墙内的长度应应180mm。 扣件式脚手架搭设扣件式脚手架搭设 1、搭设顺序：、搭设顺序： 准备工作准备工作(如地基处理如地基处理)铺垫木铺垫木(即垫板即垫板)安底座、安底座、放置纵向水平杆放置纵向水平杆逐根竖立立杆逐根竖立立杆分别安装：第一、分别安装：第一、二步纵向和横向水平杆、加设临时抛撑二步纵向和横向水平杆、加设临时抛撑(应在
3、装设两道连应在装设两道连墙件后方可拆除墙件后方可拆除)、安装第三、四步纵横向水平杆、安装第三、四步纵横向水平杆、安装连墙件、接立杆、加设剪刀撑、铺脚手板、设置挡脚安装连墙件、接立杆、加设剪刀撑、铺脚手板、设置挡脚板和栏杆、架安全网板和栏杆、架安全网l2、搭设前的准备工作、搭设前的准备工作 1、因为脚手架的自重及其在上的荷载完全由脚手架基础、因为脚手架的自重及其在上的荷载完全由脚手架基础传至地基，因此必须要求有一个竖实可靠的脚手架基础。传至地基，因此必须要求有一个竖实可靠的脚手架基础。 2、对脚手架地基与基础的要求如下、对脚手架地基与基础的要求如下 1) 应进行技术交底应进行技术交底 2) 应对
4、钢管、扣件、脚手板进行检查验收应对钢管、扣件、脚手板进行检查验收 3) 应清除搭设场地杂物，平整搭设场地，并使排水畅通。应清除搭设场地杂物，平整搭设场地，并使排水畅通。 4) 脚手架底座底面标高应高于地坪脚手架底座底面标高应高于地坪50mm 5) 立杆底部应加设宽度立杆底部应加设宽度200mm，厚度，厚度50mm的垫木、的垫木、垫块等支垫，且每根立柱下的支垫面积应符合设计要求，垫块等支垫，且每根立柱下的支垫面积应符合设计要求，且不得小于且不得小于0.15平方米平方米 6) 若脚手架搭设在楼面、挑台上时，应对楼面和挑台等结若脚手架搭设在楼面、挑台上时，应对楼面和挑台等结构进行承载力验算。构进行承
5、载力验算。 7) 当脚手架基础下有设备基础、管沟时，在脚手架使用过当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则应采取加固措施程中不应开挖，否则应采取加固措施 3、脚手架必须配合施工进度搭设，一次搭设高度不应超、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。过相邻连墙件以上二步。 4、每搭完一步脚手架后，应按本规范规定校正步距、纵、每搭完一步脚手架后，应按本规范规定校正步距、纵距、横距及立杆的垂直度。距、横距及立杆的垂直度。 5、当脚手架施工操作层高出连墙件二步时，应采取临时、当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设
6、完后方可根据情况拆除；稳定措施，直到上一层连墙件搭设完后方可根据情况拆除； 6、立杆，纵、横向水平杆，连墙件，剪刀撑，横向斜撑，、立杆，纵、横向水平杆，连墙件，剪刀撑，横向斜撑，脚手板，护栏，挡脚板，底座，垫板，扣件等的搭设应符脚手板，护栏，挡脚板，底座，垫板，扣件等的搭设应符合本文中对这些构件的构造要求。合本文中对这些构件的构造要求。 7、设置抛撑的时候：当脚手架搭设到、设置抛撑的时候：当脚手架搭设到3步以上时应设置抛步以上时应设置抛撑，抛撑之间的间距为撑，抛撑之间的间距为36根立杆，抛撑与地面的夹角为根立杆，抛撑与地面的夹角为4560度，抛撑上端应与纵向水平杆扣紧。度，抛撑上端应与纵向水平
7、杆扣紧。 8、设置剪刀撑的时候：脚手架搭到、设置剪刀撑的时候：脚手架搭到4到到5步时应设置剪刀步时应设置剪刀撑。撑。 搭设文件规定：搭设文件规定： （扣件式钢管脚手架安全技术规范扣件式钢管脚手架安全技术规范JGJ130-2011 ） 单、双排与满堂脚手架作单、双排与满堂脚手架作业层上的施工荷载标准值业层上的施工荷载标准值应根据实际情况确定，且应根据实际情况确定，且不应低于右表的规。不应低于右表的规。注：斜道上的施工均布荷载标准值不应低于2.0 kN/m2。 当在双排脚手架上同时有2个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值总和不得超过5.0kN/。类别标准值（kN/m2）
8、装修脚手架混凝土、砌筑结构脚手架轻型钢结构及空间网格结 构脚手架普通钢结构脚手架2.03.02.03.0案例 2009年年3月月24日，位于江日，位于江苏镇江闹市区一幢苏镇江闹市区一幢6层楼层楼脚手架突然坍塌，造成正脚手架突然坍塌，造成正在拆楼改造的工人在拆楼改造的工人1死死3伤。伤。事故原因主要是因为工人事故原因主要是因为工人将拆下的废弃物堆积在脚将拆下的废弃物堆积在脚手架上，堆积物过于沉重，手架上，堆积物过于沉重，加上砸墙时造成脚手架晃加上砸墙时造成脚手架晃动，导致脚手架被压趴。动，导致脚手架被压趴。视频 双管立杆脚手架由于经济性不好，很少使用，本次修订中予双管立杆脚手架由于经济性不好，很
9、少使用，本次修订中予以取消。以取消。 单排脚手架搭设高度不应超过单排脚手架搭设高度不应超过24m；双排脚手架搭；双排脚手架搭设高度不宜超过设高度不宜超过50m，高度超过，高度超过50m的双排脚手架，应采的双排脚手架，应采用分段搭设等措施。用分段搭设等措施。 （单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用双钢管、分段卸荷、分段搭设等措施。） 柔性连墙件的做法粗糙，可靠性差，本次修订中予以取消。单 立 杆 和 双 立 杆 的 连 接 方 式下 双 立 杆单 杆 相 接回 转 扣 件双 杆 联 结上 单 立 杆直 角 扣 件大 横 杆接 长
10、口规范中的强制性条文规范中的强制性条文 3.4.3 可调托撑抗压承载力设计值不应小于可调托撑抗压承载力设计值不应小于40 kN，支托，支托板厚不应小于板厚不应小于5。 6.2.3 主节点处必须设置一根横向水平杆，用直角扣件扣主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。接且严禁拆除。 6.3.3 脚手架立杆基础不在同一高度上时，必须将高处的脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于。靠边坡上方的立杆轴线到边坡的距离不应小于500mm（图
11、（图6.3.3）。）。图图6.3.3 纵、横向扫地杆构造纵、横向扫地杆构造1横向扫地杆；横向扫地杆；2纵向扫地杆纵向扫地杆6.4.4 开口型脚手架的两端必须设置连墙件，连墙件的垂直开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于间距不应大于建筑物的层高，并且不应大于4m。6.6.3 高度在高度在24m及以上的双排脚手架应在外侧全立面连续及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在设置剪刀撑；高度在24m以下的单、双排脚手架，均必须以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过在外侧两端、转角及中间间隔不超过15m的立面上，各设的立面上
12、，各设置一道剪刀撑，并应由底至顶连续设置置一道剪刀撑，并应由底至顶连续设置6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。开口型双排脚手架的两端均必须设置横向斜撑。623 脚手板的设置应符合下列规定脚手板的设置应符合下列规定： （1） 作业层脚手板应铺满、铺稳，离开墙面作业层脚手板应铺满、铺稳，离开墙面120150mm；（2） 冲压钢脚手板、木脚手板、竹串片脚手板等，冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于应设置在三根横向水平杆上。当脚手板长度小于2m时，时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠可采用两根横向水平杆支承，但应将脚手板
13、两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取根横向水平杆，脚手板外伸长应取130150mm，两块脚，两块脚手板外伸长度的和不应大于手板外伸长度的和不应大于300mm（图（图6.2.3a）；脚手）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于大于200mm，其伸出横向水平杆的长度不应小于，其伸出横向水平杆的长度不应小于100mm（图（图6
14、.2.3b）。）。（3） 竹笆脚手板应按其主竹筋垂直于纵向水平杆方竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌的镀锌钢丝固定在纵向水平杆上。钢丝固定在纵向水平杆上。（4） 作业层端部脚手板探头长度应取作业层端部脚手板探头长度应取150mm，其，其板长两端均应与支承杆可靠地固定。板长两端均应与支承杆可靠地固定。 （a）脚手板对接；（b）脚手板搭接图图6.2.3 脚手板对接、搭接构造脚手板对接、搭接构造 满堂脚手架满堂脚手架(粗略补充粗略补充) 当架体高度不超过当架体高度不超过8m且施且施工荷载不大时，扫地杆布
15、工荷载不大时，扫地杆布置层可不设水平剪刀撑。置层可不设水平剪刀撑。 满堂脚手架的支撑布置同满堂脚手架的支撑布置同普通型满堂支撑架。普通型满堂支撑架。 满堂脚手架的搭设高度不满堂脚手架的搭设高度不宜超过宜超过36m；施工层不得；施工层不得超过一层。满堂脚手架的超过一层。满堂脚手架的高宽比不宜大于高宽比不宜大于3。当高。当高宽比大于宽比大于2时，应在架体时，应在架体的四周和内部，水平间隔的四周和内部，水平间隔6m9m，竖向间隔，竖向间隔4m6m设置连墙件与建筑结构设置连墙件与建筑结构拉结，当无法设置连墙件拉结，当无法设置连墙件时，应采取设置钢丝绳张时，应采取设置钢丝绳张拉固定等措施。拉固定等措施。
16、 满堂支撑架搭设高度不宜超过满堂支撑架搭设高度不宜超过30m。满堂支撑架的高宽比。满堂支撑架的高宽比不应大于不应大于3。当高宽比超过本规范附录。当高宽比超过本规范附录C所给限值（所给限值（2或或2.5）时，应在支架的四周和内部与建筑结构刚性连接，）时，应在支架的四周和内部与建筑结构刚性连接，连墙件水平间距应为连墙件水平间距应为6m9m,竖向间距应为竖向间距应为2m3m；自；自顶层水平杆中心线至顶撑顶面的立杆段长度顶层水平杆中心线至顶撑顶面的立杆段长度a不应超过不应超过0.5m。扣件式脚手架的使用扣件式脚手架的使用 1、脚手架搭设人员属于特种工，必须持证上岗。上岗人、脚手架搭设人员属于特种工，必须持证上岗。上岗人员应定期体检，合格者方可持证上岗。员应定期体检，合格者方可持证上岗。 2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。 3、脚手架的构配件质量与搭设质量，应按规定进行检查、脚手架的构配件质量与搭设质量，应按规定进行检查验收，合格后方准使用。验收，合格后方准使用。 4、作业层上的施工荷载应符合设计要求，不得超载。不、作业层上的施
